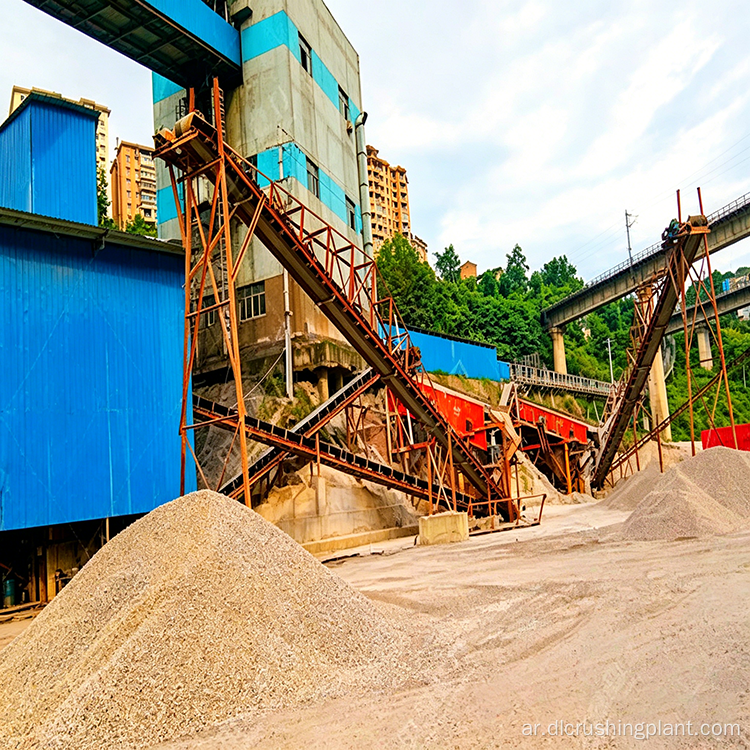

خط إنتاج رمل الحصى النهري مع كسارة مطرقة ثقيلة وآلة رمل ذات دوار مزدوج للحصول على إنتاج إجمالي عالي الجودة

نظرة عامة على المشروع

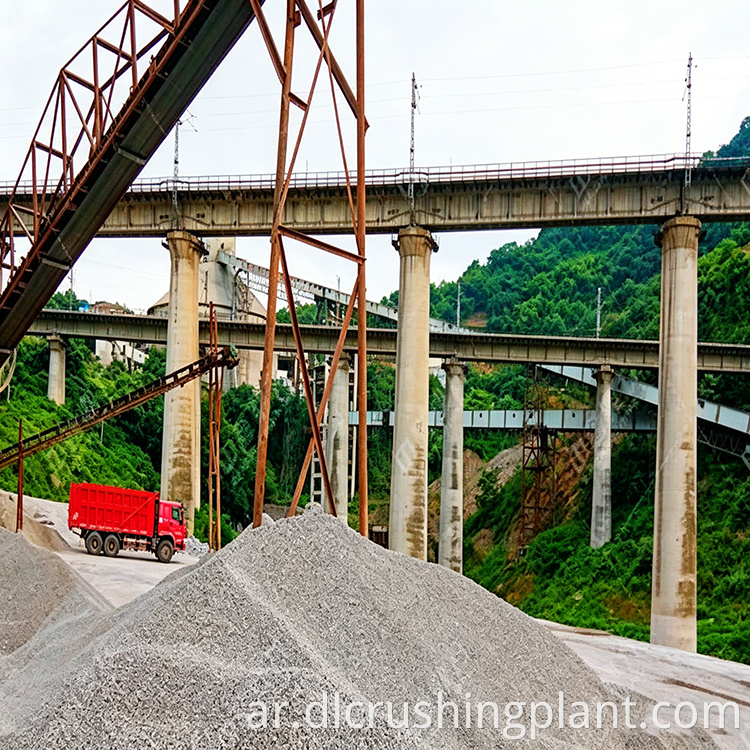

خط إنتاج رمل الحصى النهري هو نظام معالجة مخصص مصمم لتحويل حصى النهر الصلبة وعالية الكشط إلى رمل مصنع عالي الجودة وركام متدرج. تم تصميمه لتوفير إنتاج ثابت في الساعة يبلغ 300 طن، وقد تم تنفيذ خط الإنتاج هذا بنجاح في العديد من مصانع الرمل والحصى، مما يدل على أداء موثوق به في ظل ظروف التشغيل الصعبة.

تمثل الحصى النهرية تحديات فريدة لعمليات التكسير بسبب صلابتها الطبيعية وقدرتها العالية على الكشط. يشعر العديد من المشغلين بالقلق من أن مكونات الكسارة المطرقية سوف تتآكل بسرعة أو أن الناتج سيكون أقل من التوقعات عند معالجة هذه المواد. يعالج خط الإنتاج هذا هذه المخاوف من خلال مجموعة معدات محسنة بعناية تحل محل الكسارة الفكية التقليدية بالإضافة إلى الكسارة المخروطية بالإضافة إلى تكوين صانع الرمل بنظام تكسير أساسي مبسط مكون من وحدتين، مما يؤدي إلى عدد أقل من الآلات، ونقاط فشل محتملة أقل، وتدفق عملية أقصر يقلل من تكاليف الاستثمار الإجمالية.

تكوين المعدات الأساسية

تم بناء خط الإنتاج حول مجموعة مركزة من المعدات، مع اختيار كل وحدة لدورها المحدد في عملية التكسير وصنع الرمل والغربلة:

• المغذي الاهتزازي (DLZGC1238): مجموعة واحدة بقدرة معالجة تتراوح من 250 إلى 400 طن في الساعة. مجهزة بقضبان رمادية لغربلة المواد ذات الحجم الصغير مسبقًا قبل دخولها إلى الكسارة، مما يقلل من التآكل غير الضروري على مكونات السحق ويحسن كفاءة النظام بشكل عام

• كسارة المطرقة الثقيلة (PCZ1512): مجموعة واحدة بقدرة معالجة تتراوح من 250 إلى 320 طنًا في الساعة. تعمل كوحدة تكسير أساسية، مما يقلل من كتل الحصى النهرية الكبيرة من خلال قوة تأثير المطرقة القوية. تحل هذه الكسارة المنفردة محل الوظيفة ثنائية المرحلة للكسارة الفكية بالإضافة إلى الكسارة التصادمية، مما يبسط تدفق العملية بشكل كبير ويقلل عدد المعدات

• آلة صنع الرمل ذات الدوار المزدوج (ZSJ-1215): مجموعة واحدة بقدرة معالجة تتراوح من 150 إلى 220 طنًا في الساعة. المعدات الأساسية لخط الإنتاج، تتميز بدوارين يعملان جنبًا إلى جنب. يستوعب هذا التصميم الحد الأقصى لحجم التغذية الأكبر، ويوفر معدل إخراج رمل أكثر استقرارًا، ويسمح بضبط توزيع حجم الجسيمات بسهولة. يعالج التكوين ثنائي الدوار في نفس الوقت عملية التكسير الدقيق وإنتاج الرمل، مما يلغي الحاجة إلى معدات منفصلة لكل وظيفة

• غربال الاهتزاز الدائري الأساسي (3YKZ2270): مجموعة واحدة بقدرة معالجة تتراوح من 240 إلى 320 طنًا في الساعة. بمثابة نقطة فحص الفحص الأولى، حيث تفصل الركام المختلط من الكسارة الأولية إلى جزيئات خشنة لمزيد من صنع الرمل والمواد الأصغر حجمًا التي يمكن تفريغها مباشرة كحصى نهائي

• الغربال الاهتزازي الدائري الثانوي (3YKZ2060): مجموعة واحدة بقدرة معالجة تتراوح من 180 إلى 280 طنًا في الساعة. بمثابة نقطة فحص الفحص الثانية، حيث يتم تصنيف المخرجات من آلة صنع الرمل إلى رمل وحصى نهائيين بمواصفات مختلفة. يتم إرجاع أي جزيئات خشنة لا تلبي متطلبات الحجم عبر الحزام الناقل إلى صانع الرمل لإعادة سحقها

• نظام الحزام الناقل: عدة وحدات من الناقلات الحزامية المخصصة. نقل المواد بين جميع مراحل المعالجة، وإعادة المواد غير المطابقة إلى صانع الرمل، وتسليم المنتجات النهائية إلى مناطق التخزين المحددة

تدفق العملية

يعمل خط الإنتاج كنظام حلقة مغلقة يضمن عدم هدر المواد والتحكم الدقيق في مواصفات المنتج النهائي:

• المرحلة الأولى من التكسير الأولي: يتم تغذية الحصى النهرية الخام إلى الكسارة المطرقة شديدة التحمل PCZ1512، حيث يتم سحقها إلى ركام مختلط بأحجام مختلفة من خلال قوة تأثير المطرقة عالية السرعة

• المرحلة الثانية الغربلة الأولية: يدخل الركام المختلط إلى غربال الاهتزاز الدائري الأول (3YKZ2270)، الذي يفصل المادة إلى تيارين. يتم توجيه الجزيئات الخشنة التي تتطلب المزيد من المعالجة إلى آلة صنع الرمل ذات الدوار المزدوج ZSJ-1215. يتم فصل المواد ذات الحجم الصغير والتي تفي بالمواصفات بالفعل جزئيًا وتفريغها مباشرة كحصى نهائي

• المرحلة 3 صناعة الرمل والسحق الناعم: تدخل المواد الخشنة من الغربال الرئيسي إلى آلة صنع الرمل ذات الدوار المزدوج ZSJ-1215، حيث تخضع للسحق الدقيق وإنتاج الرمل من خلال العمل المشترك لدوارين يعملان جنبًا إلى جنب.

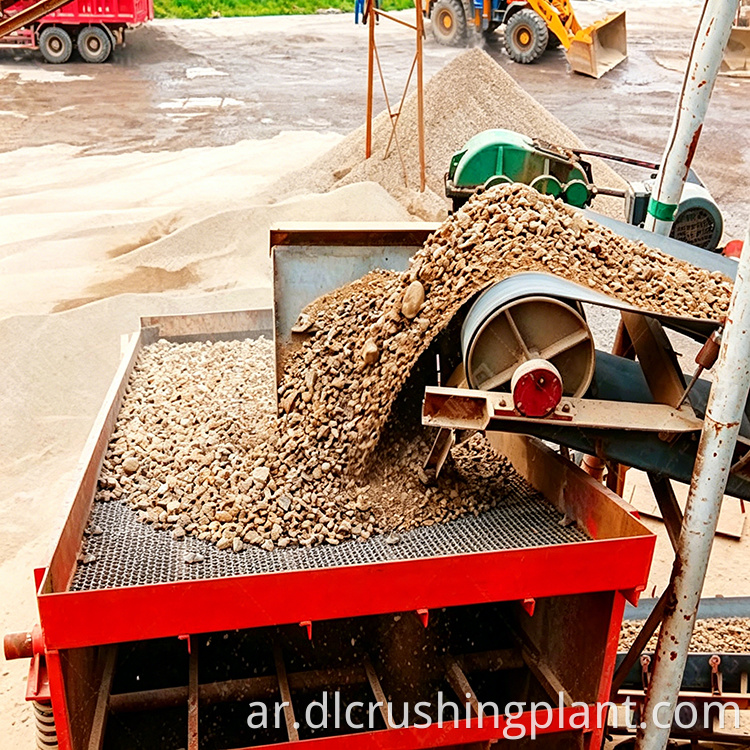

• المرحلة 4 الغربلة الثانوية وإرجاع الحلقة المغلقة: ينتقل خليط الرمل والحصى من صانع الرمل ثنائي الدوار إلى الغربال الاهتزازي الثاني (3YKZ2060). يتم إرجاع الجزيئات الخشنة التي ليست دقيقة بدرجة كافية تلقائيًا عبر الحزام الناقل إلى صانع الرمل لإعادة سحقها. يتم تفريغ الرمل والحصى المؤهلين بمواصفات مختلفة في المخزون الخاص بهم

الميزة الأكثر أهمية في التصميم لهذه العملية هي أن المواد غير المطابقة يتم إرجاعها تلقائيًا إلى صانع الرمل ولا تختلط أبدًا مع المنتج النهائي. طوال العملية بأكملها، تعمل مرحلتا الفحص كنقاط تفتيش مزدوجة، مما يضمن التحكم الدقيق في توزيع حجم الجسيمات وجودة المنتج النهائي المتسقة.

تحليل فعال من حيث التكلفة

يوفر خط الإنتاج هذا مزايا كبيرة من حيث التكلفة مقارنة بتكوينات معالجة حصى النهر التقليدية:

• خفض تكلفة المعدات: عند معالجة الحصى النهرية، يستخدم النهج التقليدي كسارة مخروطية مدمجة مع آلة صنع الرمل، مما يؤدي إلى ارتفاع تكاليف المعدات وارتفاع فواتير الكهرباء. يتطلب خط الإنتاج هذا وحدتي تكسير أساسيتين فقط. تحل الكسارة المطرقة الثقيلة PCZ1512 محل الوظيفة ثنائية المرحلة للكسارة الفكية بالإضافة إلى الكسارة التصادمية، في حين أن آلة صنع الرمل ذات الدوار المزدوج ZSJ-1215 تتعامل في نفس الوقت مع كل من التكسير الدقيق وإنتاج الرمل.

• تقليل البصمة: يعني عدد أقل من الآلات بصمة تركيب أصغر، وأعمال إعداد أقل للموقع، وتقليل تكاليف إنشاء البنية التحتية. يتطلب تدفق العملية الأقصر أيضًا عددًا أقل من السيور الناقلة، مما يقلل بشكل أكبر من استثمار رأس المال وعبء الصيانة

• تكاليف تشغيل أقل: مع وجود عدد أقل من وحدات المعدات لتشغيلها وصيانتها وإصلاحها، تكون تكلفة التشغيل الإجمالية لكل طن من المنتج النهائي أقل بشكل ملحوظ. كما يعمل التكوين المبسط أيضًا على تقليل عدد قطع الغيار التي يجب الاحتفاظ بها في المخزون وتقليل العمالة المطلوبة للصيانة الروتينية

• عتبة الاستثمار العملية: بالنسبة للمشاريع ذات الميزانيات المحدودة التي تحتاج إلى البدء في إنتاج الرمال بسرعة، يوفر هذا النهج حلاً عمليًا للغاية مع حد استثمار معتدل وقدرة إنتاجية يمكن التحكم فيها

الخبرة التشغيلية

بناءً على عملية عملية واسعة النطاق، هناك عدة نقاط رئيسية تتطلب الاهتمام أثناء الإنتاج اليومي:

• إدارة تآكل رأس المطرقة: الحصى النهرية صلبة وكاشطة، لذلك على الرغم من أن رؤوس المطرقة مصنوعة من سبائك عالية الكروم، إلا أنها تتطلب فحصًا منتظمًا. استنادًا إلى الخبرة التشغيلية، عند إنتاج رمل متوسط ​​إلى ناعم الحبيبات للبناء، تحتاج رؤوس المطارق عادةً إلى الاستبدال كل شهرين إلى ثلاثة أشهر اعتمادًا على حجم الإنتاج اليومي. يوصى بالاحتفاظ بمجموعة دوارة إضافية في متناول اليد لتجنب توقف الإنتاج أثناء الاستبدال

• منع انسداد الشاشة: الحصى النهرية لها أشكال غير منتظمة وتكون عرضة للالتصاق في شبكة الشاشة. تعمل الشاشات الاهتزازية الدائرية بشكل أفضل في هذا الصدد من الشاشات الخطية بسبب نمط الاهتزاز متعدد الاتجاهات. ومع ذلك، إذا كانت مادة التغذية تحتوي على نسبة عالية من الطين، فمن المستحسن إضافة خطوة غربلة أو غسيل في النهاية الأمامية للعملية لمنع تراكم الطين على أسطح الغربال

• تعديل فجوة الدوار المزدوج: تؤثر الفجوة بين الدوارين والفرق في سرعات الدوران بشكل مباشر على إنتاجية الرمل ومحتوى الركام الناعم في المنتج النهائي. يجب تعديل هذه المعلمة بشكل صحيح من قبل فنيي الشركة المصنعة قبل التشغيل. يجب ألا يحاول المشغلون ضبط هذا الإعداد بشكل مستقل، حيث أن الضبط غير المناسب يمكن أن يؤثر بشكل كبير على أداء الإنتاج وجودة المنتج

التعليمات

س 1: هل تشير القدرة 300 طن في الساعة إلى الرمل النهائي أم إلى معدل تغذية المواد الخام؟

تشير القدرة الإنتاجية البالغة 300 طن في الساعة إلى إجمالي إنتاج الرمل والركام النهائي، بما في ذلك الرمل المصنع والحجر المسحوق بمواصفات مختلفة الحجم. ولا يشير إلى معدل تغذية المواد الخام. يمكن أن يؤثر محتوى الرطوبة الأصلي للحصى النهرية على كفاءة التغذية، خاصة أثناء الظروف الجوية الرطبة. ولمراعاة هذا المتغير، يوصى بالسماح بهامش 10 إلى 15 بالمائة أثناء مرحلة التصميم، مما يعني أنه يجب تصميم النظام لحوالي 345 إلى 350 طنًا في الساعة من العلف الخام لتحقيق 300 طن في الساعة من إنتاج المنتج النهائي بشكل مستمر.

س2: هل يمكن تحويل خط الإنتاج هذا لمعالجة الحجر الجيري؟

من الناحية الفنية، نعم، ولكن سيكون ذلك بمثابة تكوين مهدر إلى حد ما لهذه المادة. الحجر الجيري أكثر ليونة بكثير من الحصى النهرية، لذا فإن استخدام مجموعة المعدات نفسها سيؤدي إلى قدرة تتجاوز 300 طن في الساعة، ومن المحتمل أن تصل إلى 400 طن أو أكثر. بالإضافة إلى ذلك، تميل آلة صنع الرمل ذات الدوار المزدوج إلى إنتاج مسحوق ناعم أكثر عند معالجة المواد الهشة مثل الحجر الجيري، وهو ما قد لا يكون مرغوبًا فيه لجميع التطبيقات. بالنسبة لمعالجة الحجر الجيري، تتوفر تكوينات أكثر فعالية من حيث التكلفة تم تحسينها خصيصًا للمواد الأكثر ليونة، لذا فإن تحويل هذا الخط لن يمثل الاستخدام الأكثر كفاءة للمعدات.

س3: هل هناك طرق فعالة لتقليل استهلاك الطاقة أثناء التشغيل؟

يمكن تقليل استهلاك الطاقة جزئيًا عن طريق خفض سرعة الدوران لآلة صنع الرمل ذات الدوار المزدوج، مما يقلل من الطلب على الطاقة للوحدة الأعلى استهلاكًا في النظام. ومع ذلك، فإن هذا التعديل سيؤدي أيضًا إلى تقليل معدل إنتاج الرمال، مما يخلق مفاضلة بين حجم الإنتاج وكفاءة الطاقة. النهج الموصى به هو تشغيل المعدات لمدة أسبوع واحد على الأقل باستخدام المعلمات الموصى بها من قبل الشركة المصنعة أولاً، وإنشاء خط أساس لمعدل الإنتاج واستهلاك الطاقة. بعد جمع هذه البيانات الأساسية، يمكن للمشغلين ضبط سرعة الدوار والإعدادات الأخرى تدريجيًا لإيجاد التوازن الأمثل بين الإخراج واستهلاك الطاقة لخصائص المواد المحددة وظروف السوق.
