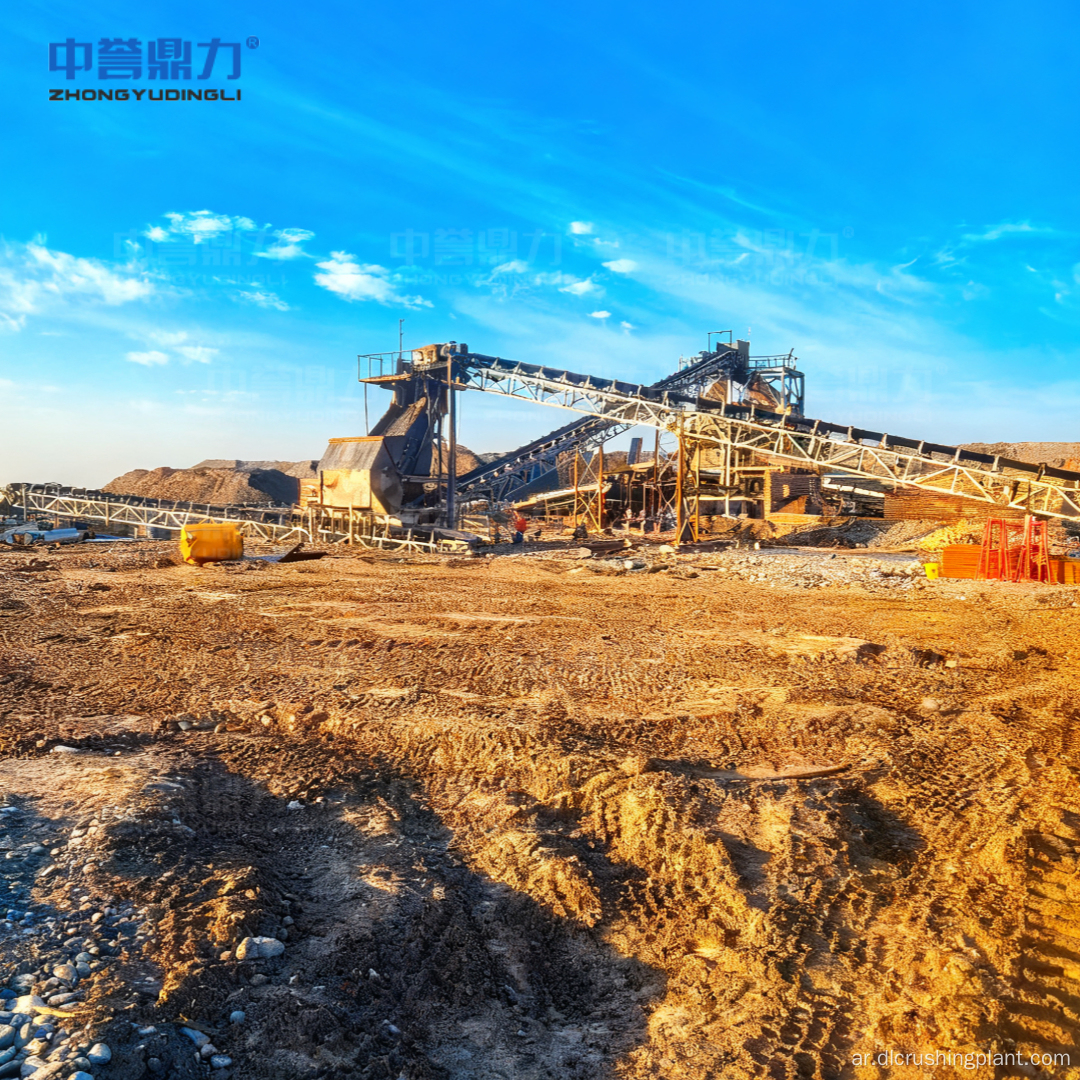

خط معالجة خام الذهب الصخري الفعال مع سحق الدائرة المغلقة والطحن والفصل بالجاذبية والترشيح CIP الاختياري

نظرة عامة على المشروع

إن خط معالجة ومعالجة خام الذهب الصخري الفعال يدمج تكنولوجيا معالجة الخام الناضجة ومعدات المعالجة الفعالة لمعالجة خام الذهب المستقرة ذات الحجم المتوسط. تركز هذه التكنولوجيا على معدل استرداد الذهب واستقرار المعالجة، وتغطي سلسلة العملية بأكملها بدءًا من السحق وحتى الطحن والتصنيف والفصل بالجاذبية وترشيح السيانيد الاختياري وحتى الصهر النهائي وصب السبائك. يضمن تصميم العملية العلمية تحكمًا موحدًا في حجم الجسيمات وتدفقًا مستمرًا للمواد، بينما يوفر التحكم الذكي DCS مراقبة في الوقت الفعلي، وحماية تلقائية من الأخطاء، وإمكانية التشغيل عن بُعد. تحقق تقنية الفصل بالجاذبية المجمعة معدل استرداد ذهب يبلغ ≥86% لخام الذهب الصخري، مع توفر ترشيح اختياري CIP/CIL لتحسين الاسترداد إلى ≥92% لخامات الأكسيد منخفضة الدرجة. تعمل تقنية تحويل تردد المطحنة الكروية الموفرة للطاقة على تقليل الاستهلاك بنسبة 15%، ويضمن التفريغ الجاف للمخلفات بمعدل إعادة تدوير المياه ≥85% الامتثال البيئي. خط المعالجة هذا هو حل معالجة الخام الموثوق به والفعال لمناجم الذهب متوسطة الحجم التي تسعى إلى أداء إنتاجي ثابت وأقصى عائد اقتصادي.

تدفق العملية

سحق المواد الخام والمعالجة المسبقة — تضمن تقنية سحق الدائرة المغلقة المُحسَّنة على مرحلتين حجمًا موحدًا للجسيمات وتغذية مستقرة لمراحل التضميد النهائية. تعمل وحدة التغذية الاهتزازية القابلة لضبط السرعة على مطابقة القدرة الإنتاجية مع التغذية الموحدة لمنع الحمل الزائد للمعدات. تعمل الكسارة الفكية على تقليل الخام الخام من أقل من أو يساوي 420 ملم إلى أقل من أو يساوي 75 ملم في مرحلة التكسير الخشن، وهي مجهزة ببطانات مقاومة للتآكل من الفولاذ عالي المنغنيز لإطالة عمر الخدمة. يعمل التكسير الدقيق عبر الكسارة المخروطية في اتصال دائرة مغلقة مع شاشة اهتزازية مزدوجة الطبقة، مما يؤدي إلى تكرير الخام إلى أقل من أو يساوي 20 مم مع تقليل التكسير الزائد وتحسين كفاءة التضميد. تمر المواد المؤهلة (-20 مم) من خلاله، بينما يتم إرجاع الجزيئات كبيرة الحجم (> 20 مم) لإعادة سحقها، مما يحافظ على تدفق المواد المستقر في جميع أنحاء الدائرة.

الطحن والتصنيف — تضمن تقنية الطحن الرطب عالية الكفاءة التفكك الكامل لجزيئات الذهب من معادن الشوائب، وهو المفتاح الأساسي لتحسين معدل استرداد الذهب. تقوم مطحنة الكرات الشبكية الرطبة بمعالجة الخام إلى -200 شبكة بمعدل تمرير ≥85%، مما يضمن تعرض جزيئات الذهب بالكامل للفصل الفعال. يقوم المصنف الحلزوني بتكوين دائرة مغلقة مع المطحنة الكروية، حيث يفصل اللب المؤهل (-200 شبكة) عن الجزيئات الخشنة التي يتم إرجاعها لإعادة طحنها، مع التحكم في تركيز اللب بشكل ثابت عند 35% - 40% للحصول على أداء التضميد الأمثل.

معالجة الذهب واستخراجه — تركز تقنية الفصل بالجاذبية المدمجة على معدل الاسترداد العالي والبساطة التشغيلية، وهي مناسبة لخام الذهب الصخري بدرجات مختلفة. يحقق تصنيف الأعاصير المائية كفاءة تتجاوز 91%، ويفصل بشكل فعال مركز الذهب عالي الكثافة (-200 شبكة) عن المخلفات. تستخدم الفواصل الحلزونية فرق الكثافة بين معادن الذهب والشوائب لاستعادة جزيئات الذهب الخشنة (0.1-3 مم)، مما يؤدي إلى رفع درجة التركيز إلى 5-20 جم/طن. يؤدي الضبط الدقيق لطاولة الاهتزاز إلى إنتاج تركيز عالي الجودة (20-50 جم/طن) مع معدل استرداد إجمالي للذهب ≥86%. بالنسبة لخامات الأكسيد منخفضة الجودة، تتوفر تقنية ترشيح الكربون CIP/CIL الاختيارية لتحسين إجمالي معدل استرداد الذهب إلى ≥92%، مع معدل امتصاص ≥98% للكربون المحمل بالذهب.

الصهر والتشطيب المركز - يعمل الصهر بالحث متوسط ​​التردد عند درجة حرارة 1200-1300 درجة مئوية في فرن صهر بسعة 2-3 طن، وإزالة الشوائب بما في ذلك الكبريت والحديد لتشكيل محلول معدني بمحتوى ذهب ≥90%. يتم صب المعدن المنصهر في سبائك ذهبية قياسية (100-500 جم) عبر قوالب الجرافيت، مع اختبار النقاء الاحترافي لضمان تأهيل المنتج وجودته المتسقة.

التحكم الذكي DCS — تحقق تقنية التحكم الذكي DCS المتقدمة أتمتة العملية الكاملة والتشغيل المستقر. تتتبع المراقبة في الوقت الفعلي حجم الجسيمات وتركيز اللب ودرجة حرارة المعدات والمعلمات الرئيسية الأخرى. يستخدم الربط التلقائي بدء تدفق المواد العكسي وتسلسلات إيقاف تدفق المواد الأمامية لمنع تأثير الشبكة وتراكم المواد. توفر الحماية من الأخطاء إنذارات في الوقت المناسب وإغلاق الوصلة لمنع حدوث أضرار ثانوية، وتسجيل بيانات الأخطاء لتحليل استكشاف الأخطاء وإصلاحها. يدعم التشغيل عن بعد تعديل المعلمات والاستعلام عن البيانات من مواقع خارج الموقع، مما يحسن الراحة التشغيلية ويقلل متطلبات العمالة في الموقع.

خدمة EPC

تصميم عملية مخصصة - يقوم فريق هندسي محترف بتصميم تكوينات عملية مخصصة بناءً على بيانات فحص الخام ومتطلبات القدرة الإنتاجية وظروف الموقع وقيود الميزانية. يمكن تعديل معلمات العملية لتتناسب مع خصائص الخام المختلفة بما في ذلك محتوى الطين العالي والتنوعات منخفضة الجودة، مما يضمن أداء الاسترداد الأمثل لكل مشروع تعدين محدد.

توريد المعدات وتركيبها - توريد معدات كاملة النطاق تغطي جميع أنظمة التكسير والطحن والتصنيف والتجهيز والصهر والتحكم. تتم إدارة التثبيت والتشغيل في الموقع من قبل فرق فنية ذات خبرة، مما يضمن التوافق الصحيح للمعدات، وتكامل العمليات، والاستعداد التشغيلي قبل التسليم.

تدريب الموظفين وصيانة ما بعد البيع - يغطي التدريب التشغيلي الشامل للموظفين في الموقع تشغيل المعدات، وتعديل معلمات العملية، وتحديد الأخطاء، وبروتوكولات السلامة. تتضمن خدمة الصيانة المستمرة لما بعد البيع فحصًا منتظمًا للمعدات وتوريد قطع الغيار والتحديث الفني ودعم استكشاف الأخطاء وإصلاحها عن بُعد للحفاظ على إنتاج مستقر وفعال طوال دورة حياة المشروع.

بيانات الحالة

• قدرة المعالجة المصممة: 120 طن في الساعة (إنتاجية مستقرة)
• نوع الخام المستهدف: خام الذهب الصخري (قابل للتكيف مع الخامات عالية الطين ومنخفضة الجودة)
• حجم تغذية التكسير الخشن: أقل من أو يساوي 420 ملم، حجم التفريغ: أقل من أو يساوي 75 ملم
• حجم تفريغ التكسير الدقيق: ≥20 مم (دائرة مغلقة مع شاشة اهتزازية)
• دقة الطحن: -200 معدل تمرير شبكي ≥85%
• التحكم في تركيز اللب: 35%-40%
• كفاءة تصنيف الأعاصير المائية: ≥91%
• درجة تركيز الفاصل الحلزوني: 5–20 جم/طن (ذهب خشن 0.1–3 مم)
• درجة تركيز طاولة الاهتزاز: 20-50 جم/طن
• معدل استرداد الذهب: ≥86% (فصل الجاذبية)؛ ≥92% (مع ترشيح CIP/CIL اختياري)
• معدل امتصاص الكربون المحمل بالذهب: ≥98%
• سعة فرن الصهر: 2 – 3 طن، يعمل بدرجة حرارة 1200 – 1300 درجة مئوية
• وزن سبيكة الذهب: 100-500 جرام، درجة النقاء ≥90%
• تقليل استهلاك الطاقة: 15% عن طريق تقنية VFD للمطحنة الكروية
• معدل إعادة تدوير المياه: ≥85%
• رطوبة التراص الجاف للمخلفات: ≥30%

التعليمات

س1: ما هي معدلات استرداد الذهب التي يمكن أن يحققها خط المعالجة والتجهيز هذا لأنواع مختلفة من الخام؟

يحقق خط المعالجة هذا معدل استرداد ذهب يبلغ ≥86% من خلال تكنولوجيا الفصل بالجاذبية المدمجة باستخدام تصنيف السيكلون المائي، والفواصل الحلزونية، وطاولات الاهتزاز. بالنسبة لخام الذهب الصخري الذي يحتوي على جزيئات ذهبية حرة في نطاق 0.1-3 مم، تقوم الفواصل الحلزونية بترقية درجة التركيز إلى 5-20 جم/طن، بينما ينتج الضبط الدقيق لطاولة الاهتزاز تركيزًا عالي الجودة عند 20-50 جم/طن. بالنسبة لخامات الأكسيد منخفضة الدرجة حيث قد لا يحقق الفصل بالجاذبية وحده الاسترداد الأمثل، فقد تم دمج تقنية ترشيح الكربون الاختيارية CIP/CIL لتحسين إجمالي معدل استرداد الذهب إلى ≥92%، مع معدل امتصاص الكربون المحمل بالذهب يتجاوز 98%. يسمح تصميم العملية المرن بتعديل المعلمة لتتناسب مع خصائص الخام المختلفة، مما يضمن أقصى قدر من الاسترداد عبر درجات خام الذهب المختلفة والتركيبات المعدنية.

سؤال 2: كيف يضمن نظام التحكم الذكي DCS إنتاجًا مستقرًا وفعالًا؟

يوفر نظام التحكم المركزي DCS أتمتة كاملة للعملية من خلال أربع وظائف متكاملة: المراقبة في الوقت الفعلي لحجم الجسيمات، وتركيز اللب، ودرجة حرارة المعدات، ومعلمات العملية الهامة الأخرى؛ الربط التلقائي مع بدء تدفق المواد العكسي وتسلسلات إيقاف تدفق المواد الأمامية التي تمنع تأثير الشبكة وتراكم المواد؛ الحماية من الأخطاء من خلال التنبيه في الوقت المناسب وإيقاف الوصلة لمنع تلف المعدات الثانوية أثناء تسجيل بيانات الأخطاء لاستكشاف الأخطاء وإصلاحها؛ وإمكانية التشغيل عن بعد مما يسمح بتعديل المعلمة خارج الموقع والاستعلام عن البيانات. يقلل هذا التحكم الذكي الشامل من التدخل اليدوي، ويحافظ على معايير الإنتاج المتسقة، ويتيح الاستجابة السريعة للظروف غير الطبيعية، مما يضمن أن خط التضميد والمعالجة بالكامل يعمل بشكل ثابت وفعال بالسعة المصممة.

س 3: ما هي تدابير حماية البيئة المضمنة في خط معالجة خام الذهب هذا؟

يتم دمج حماية البيئة على مستويات متعددة: معالجة المخلفات تستخدم مادة مثخنة مدمجة مع مكبس الترشيح للتفريغ الجاف، مما ينتج مخلفات بمحتوى رطوبة أقل من أو يساوي 30% مناسب للتكديس الجاف دون تلوث بيئي. يحقق نظام تدوير المياه ذو الدائرة المغلقة معدل إعادة تدوير ≥85%، مما يقلل بشكل كبير من استهلاك المياه العذبة. بالنسبة للعمليات التي تستخدم دائرة الترشيح CIP/CIL الاختيارية، يقوم نظام التحليل الكهربائي الآمن بمعالجة الكربون المحمل بالذهب بمعدل امتصاص ≥98%، وتخضع مياه الصرف الصحي المحتوية على السيانيد لمعالجة مخصصة غير ضارة للتوافق مع معايير الانبعاثات البيئية العالمية. تعمل تقنية تحويل تردد المطحنة الكروية على تقليل استهلاك الطاقة بنسبة 15%، مما يساهم في كفاءة الطاقة بشكل عام وتقليل البصمة الكربونية لإنتاج التعدين المستدام.
