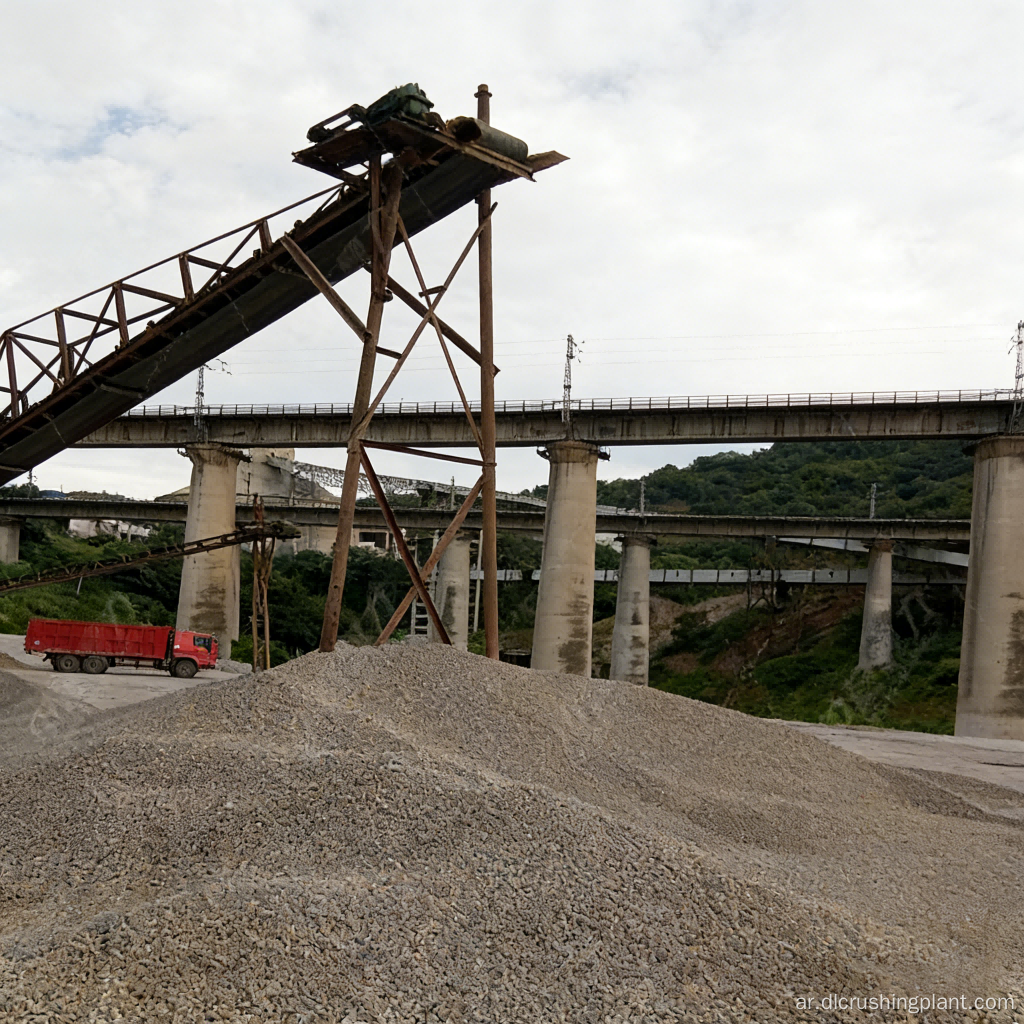

خط إنتاج تكسير الركام من نهر بيبل وهارد روك خدمات متكاملة لمناجم هارد روك

نظام معالجة حصى النهر عالي الصلابة

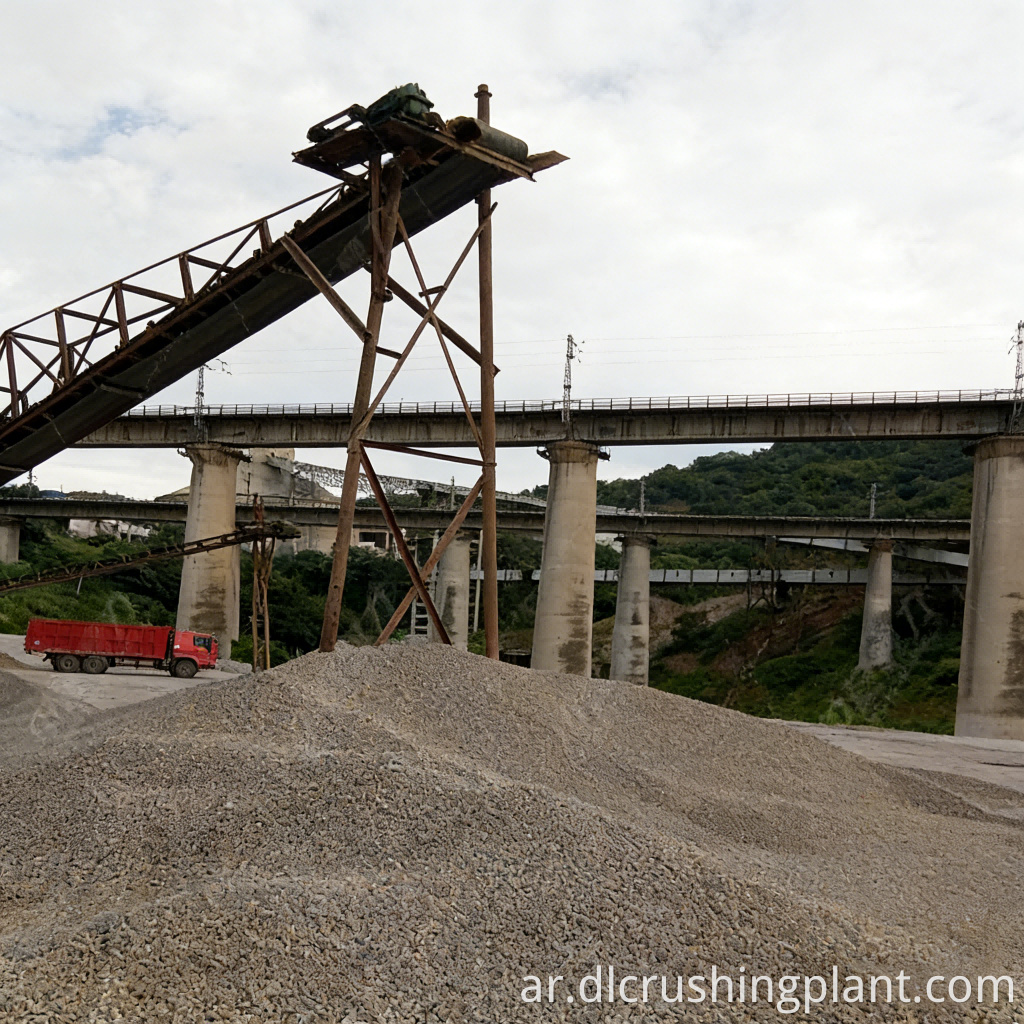

نظرة عامة على مشروع خط إنتاج حصى النهر

هذا المشروع عبارة عن خط إنتاج لتكسير الحصى النهرية بقدرة 300 طن متري في الساعة، مع كسارة الصخور الصلبة ذات الحجرة المزدوجة DLKPC1313 التي تعمل كمعدات أساسية. تنتج أربعة أحجام من ركام البناء: 0-5 مم، 5-10 مم، 10-16 مم، 16-27 مم، وهي مناسبة للخرسانة الجاهزة والأرصفة الإسفلتية والمشاريع الهندسية البلدية. نظرًا لأسطحها الملساء والصلابة العالية ودرجة الكشط العالية، فمن المعروف على نطاق واسع أن الحصى النهرية هي واحدة من أصعب المواد في التكسير. يحقق هذا الحل تكسيرًا عالي الكفاءة على مرحلة واحدة من خلال التصميم الفريد لكسارة الصخور الصلبة ذات الغرفة المزدوجة، مما يوفر عتبة استثمار منخفضة وعوائد عالية على المدى الطويل.

التحديات الرئيسية: الحصى النهرية صلبة ولها أسطح ناعمة. تتطلب العملية التقليدية المكونة من ثلاث مراحل — التي تجمع بين الكسارة الفكية والكسارة المخروطية والكسارة الصدمية — العديد من الآلات، وتتطلب استثمارًا عاليًا، وتحتل مساحة كبيرة. عند معالجة الحصى النهرية، تعاني المطاحن المطرقة من تآكل شديد غير متساوٍ على رؤوس المطرقة، مما يتطلب استبدالًا متكررًا، مما يحافظ على ارتفاع تكلفة أجزاء التآكل لكل طن متري من الركام. بالإضافة إلى ذلك، تميل الحصى النهرية المكسرة إلى أن تحتوي على نسبة عالية من الجزيئات ذات الشكل الإبري والرقائق، مما يؤثر سلبًا على قوة الخرسانة وقابليتها للتشغيل.

أبرز الحلول: يمكن للمطارق الدوارة لكسارة الصخور الصلبة ذات الحجرة المزدوجة DLKPC1313 أن تدور 360 درجة في اتجاه عقارب الساعة وعكس اتجاه عقارب الساعة. أثناء عملية التكسير، تتعرض جميع أسطح المطارق لقوة وتآكل موحدين، مما يؤدي بشكل أساسي إلى القضاء على التآكل غير المتساوي من جانب واحد ومضاعفة استخدام المطارق مقارنة بالكسارات المطرقة التقليدية أحادية الاتجاه. يقوم مبدأ التكسير ذو الغرفة المزدوجة بعكس الدوران بالتناوب على قص وضغط حصى النهر داخل غرفتي التكسير. تكمل العملية التحول من قطع كبيرة من الخام الخام إلى الركام النهائي في مرحلة واحدة، مما يلغي الحاجة إلى معدات المعالجة الثانوية والثالثية ويقلل بشكل كبير من متطلبات الاستثمار والأراضي. يتميز الركام النهائي بشكل جسيم مستدير جيدًا ومحتوى منخفض من جسيمات على شكل إبرة أو رقائق، مما يلبي معايير الركام المستخدم في الخرسانة عالية القوة. يتطلب خط الإنتاج بأكمله عددًا أقل من الوحدات، كما أنه من السهل صيانته، كما أن تكاليف تشغيله منخفضة، كما يوفر عائدًا سريعًا على الاستثمار.

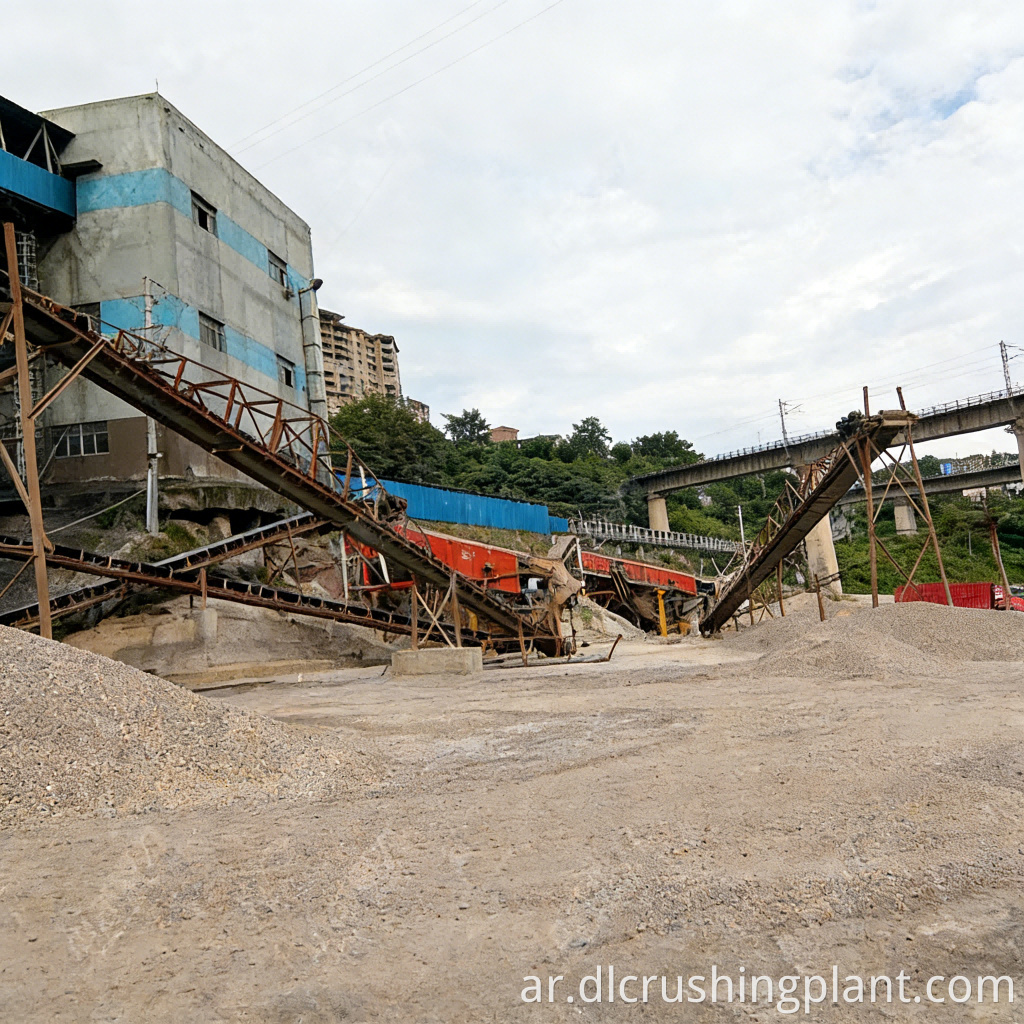

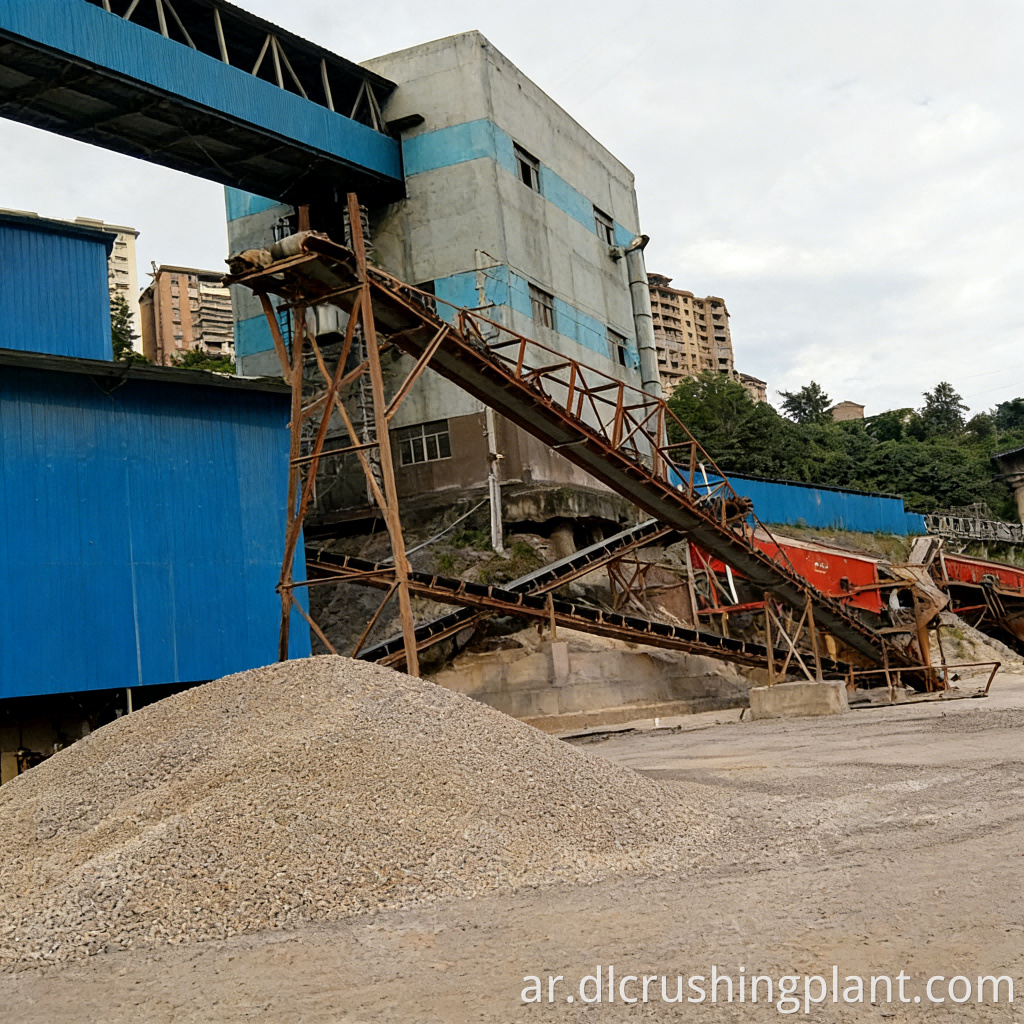

تدفق عملية خط إنتاج حصاة النهر

يتم تغذية حصى النهر الخام بشكل موحد في كسارة الصخور الصلبة ذات الحجرة المزدوجة DLKPC1313 عبر وحدة التغذية. داخل الغرف المزدوجة، يتم سحق المادة من خلال التأثير والقص المتناوب بواسطة مطارق ثنائية الاتجاه عالية السرعة. يتم نقل الخليط المسحوق عبر ناقل الحزام إلى شاشة اهتزازية للتدريج، حيث يتم غربلة ثلاثة أنواع من الركام النهائي - 16 إلى 27 ملم، و10 إلى 16 ملم، و5 إلى 10 ملم - بشكل تسلسلي. يتم إرجاع المواد كبيرة الحجم التي تتجاوز مواصفات الحجم إلى الكسارة عبر ناقل إرجاع لإعادة معالجتها في دورة دائرة مغلقة. يتم تفريغ المادة ذات الحجم الأصغر (من 0 إلى 5 مم) مباشرة كرمل مصنع. يضمن تصميم الدوران ثنائي الاتجاه للمطارق أن أسطح العمل الأربعة لكل مطرقة تشارك في عملية التكسير بشكل تسلسلي، مما يؤدي إلى تآكل موحد ومضاعفة دورة الاستبدال. يتم مراقبة الخط بأكمله مركزيًا بواسطة نظام PLC، والذي يتتبع حمل الكسارة، وكفاءة الفحص، وحالة تشغيل الحزام الناقل.

خدمات EPC لخط إنتاج حصاة النهر

يشمل حل التصميم اختبار صلابة الحصى النهرية وكشطها، وتحليل مؤشر طاقة التكسير، واختيار نماذج DLKPC ومطابقتها إلى جانب حسابات القدرة الإنتاجية، وتصميم التخطيط المدمج، وتحليل العائد على الاستثمار. يشمل تصنيع المعدات البحث والتطوير الداخلي والإنتاج والإمداد المتكامل للمعدات الأساسية، بما في ذلك كسارة الصخور الصلبة ذات الحجرة المزدوجة DLKPC، والشاشات الاهتزازية، والناقلات الحزامية، وأنظمة جمع الغبار، وأجهزة التحكم الكهربائية. يتم توجيه التركيب والتشغيل في الموقع من قبل فريق من المهندسين، والتقدم من اختبار عدم التحميل لوحدة واحدة والتشغيل المتكامل مع مواد التغذية إلى تحقيق القدرة الإنتاجية الكاملة ومعايير الجودة لجميع فئات المنتجات الأربع. تتضمن الاستعانة بمصادر خارجية للعمليات والصيانة تتبع عمر رأس المطرقة وإدارته، وتوريد قطع الغيار، وتدريب المشغلين، وعمليات التفتيش المنتظمة.

دراسات حالة لمشروع خط إنتاج River Pebble

مشروع تجميع الحصى في نهر بنوم بنه، كمبوديا

من خلال الاستفادة من موارد الحصى النهرية الوفيرة لنهر ميكونغ، قامت شركة مواد بناء في بنوم بنه، كمبوديا، بنشر خط إنتاج حصى النهر بقدرة 300 طن متري في الساعة لتزويد الركام الخرساني عالي الجودة لبناء البنية التحتية في بنوم بنه والمقاطعات المحيطة. حصى نهر ميكونغ صلبة للغاية وكاشطة. في السابق، كان العميل يستخدم تكوين الكسارة الفكية والكسارة المخروطية التقليدية، الأمر الذي يتطلب استثمارًا كبيرًا في المعدات وأدى إلى التآكل المتكرر لبطانة وعاء الكسارة المخروطية. بعد التحول إلى كسارة الصخور الصلبة ذات الحجرة المزدوجة DLKPC1313، انخفض إجمالي الاستثمار للخط بأكمله بنسبة 40 بالمائة تقريبًا. أدى الدوران ثنائي الاتجاه للمطارق إلى تمديد دورة الاستبدال من أسبوعين إلى أكثر من شهر واحد، مما أدى إلى خفض تكلفة الأجزاء القابلة للتآكل بشكل كبير لكل طن متري من الركام.

تعليقات العملاء: "من المعروف أن الحصى النهرية شديدة الصلابة على المعدات. لقد أدى دوران المطرقة ثنائي الاتجاه لكسارة DLKPC إلى مضاعفة عمر المطرقة مقارنة بالإعداد السابق. لقد خفضنا إجمالي استثماراتنا بنسبة 40 بالمائة، والجودة الإجمالية أفضل بالفعل. استثمار منخفض، وعوائد عالية - تمامًا كما وعدنا."

الأسئلة الشائعة حول خط إنتاج River Pebble

لماذا تعتبر الحصى النهرية مناسبة للمعالجة باستخدام كسارة الصخور الصلبة ذات الغرفة المزدوجة؟

الحصى النهرية شديدة الصلابة والكاشطة، مما يسبب تآكلًا شديدًا لرؤوس المطرقة. تدور رؤوس المطرقة في الكسارة ذات الغرفة المزدوجة DLKPC بـ 360 درجة في كلا الاتجاهين، مما يسمح لجميع أسطح العمل الأربعة بتحمل القوة بالتساوي وبالتسلسل. وهذا يزيل المشكلة المزمنة المتمثلة في التآكل من جانب واحد الموجود في الكسارات المطرقة التقليدية ذات الاتجاه الواحد، مما يضاعف عمر خدمة رؤوس المطرقة بشكل فعال. يوفر مبدأ التكسير ذو الغرفة المزدوجة قوة إمساك قوية للمواد ذات الأسطح الملساء، مما يسمح بإتمام عملية التكسير في مرحلة واحدة ويلغي الحاجة إلى مراحل معالجة متعددة.

كيف يتم تحقيق الدوران ثنائي الاتجاه لرؤوس المطرقة؟

يتميز دوار الكسارة بهيكل عكسي مصمم خصيصًا. يتم تعليق رؤوس المطرقة من القرص الدوار عبر المسامير، ويشارك كل سطح عمل في عملية التكسير بالتتابع أثناء وضعي الدوران الأمامي والخلفي. يقوم نظام التحكم المركزي تلقائيًا بتبديل اتجاه الدوران على فترات زمنية محددة مسبقًا دون الحاجة إلى تدخل يدوي. حلول مخصصة منخفضة الاستثمار لسحق وغربلة مجاميع حصاة النهر عالية الصلابة.

هل يمكن للشكل الجسيمي للمنتج المسحوق أحادي المرحلة أن يلبي متطلبات الخرسانة عالية القوة؟

تستخدم كسارة DLKPC مبدأ التكسير بالقص، حيث تخضع المواد للعديد من الاصطدامات والتفتت داخل تصميم الغرفة المزدوجة. يكون الركام الناتج في الغالب مكعب الشكل، مع محتوى منخفض من الجزيئات ذات الشكل الإبري والرقائق. حلول متكاملة متكاملة لتكسير الصخور الصلبة والحصى النهرية بكفاءة عالية أظهر الاختبار أن المحتوى على شكل إبرة وتقشر في ركام حصاة النهر المنتج يتم التحكم فيه في حدود 10 بالمائة، مما يلبي تمامًا معايير الركام المستخدم في الخرسانة عالية القوة.

هل يمكن توسيع القدرة البالغة 300 طن متري في المستقبل؟

تم تصميم الخط بأكمله بواجهات توسعة. يمكن زيادة السعة إلى 500 طن متري في الساعة عن طريق الترقية إلى نموذج كسارة DLKPC أكبر أو إضافة كسارة موازية؛ يمكن تكييف أنظمة الفحص والنقل الحالية مع ترقيات القدرات المناسبة. تصميم مخصص لخطوط إنتاج التكسير والغربلة عالية العائد لمجاميع الحصى النهرية.

اتصل بـ Zhongyu Dingli على الفور للحصول على الحل والاقتباس لخط تكسير الصخور الصلبة ثنائي الحجرة للحصى النهري بقدرة 300 طن متري في الساعة.
