صناعة قابلة للتطبيق: أعمال البناء, الطاقة والتعدين
الحالة: جديد
انواع من: كسارة الفك
نوع المحرك: محرك AC
مكان المنشأ: الصين
فترة الضمان: 1.5 سنة
تقرير الاختبار الميكانيكي: قدمت
فحص مصنع الفيديو: قدمت
فترة ضمان المكونات الأساسية: 1.5 سنة
المكونات الأساسية: محرك, محرك
نقطة البيع الأساسية: سهل تنفيذه
القدرة على التوريد وم...
نقل: Ocean
مكان المنشأ: الصين
الشهادات: ISO9001/ISO14001/ISO45001/CE
ميناء: qingdao
الدفع نوع: T/T,L/C,D/P
إنكوترم: FOB,CFR,CIF,EXW,FAS,FCA
التعبئة والتغليف والت...
بيع الوحدات:
Set/Sets

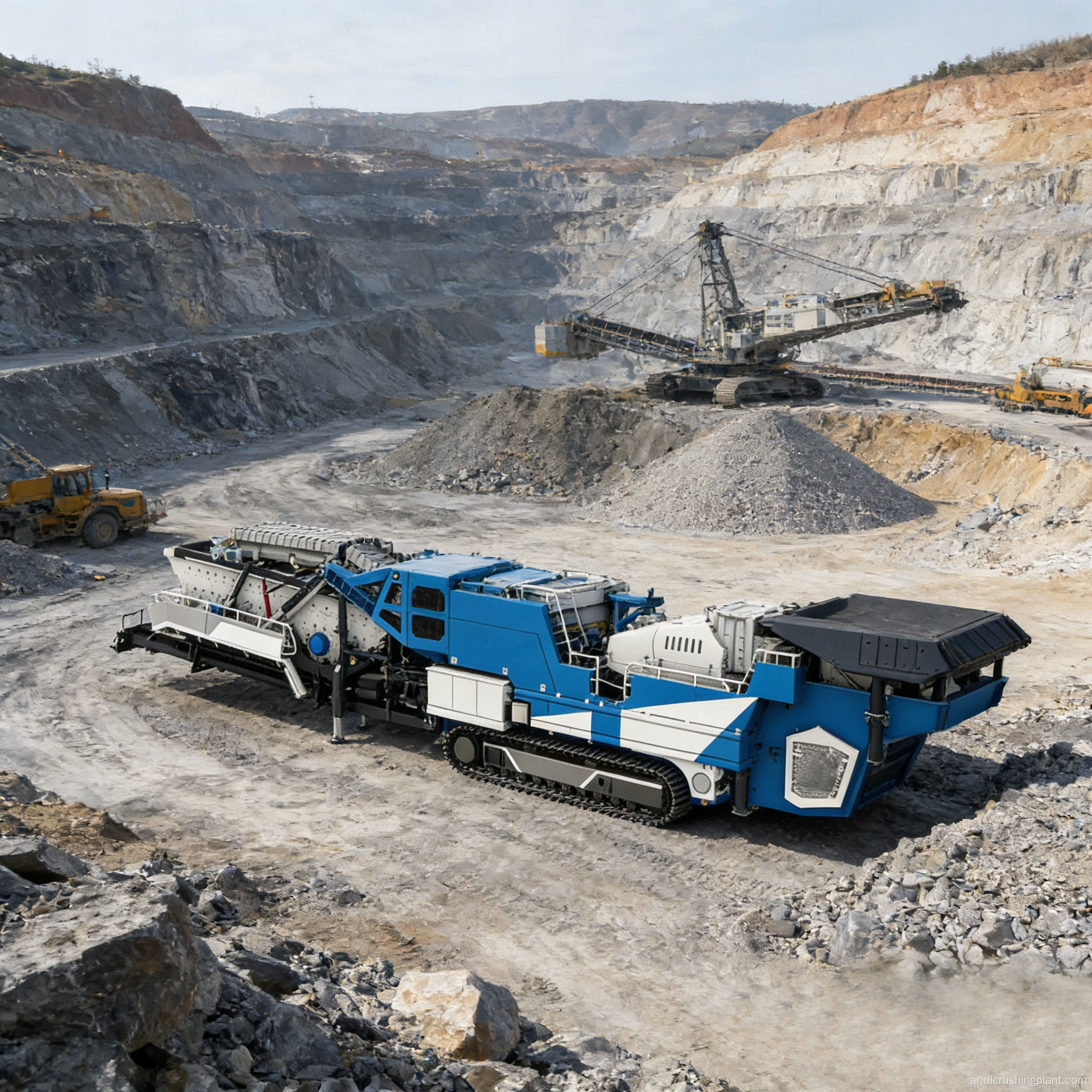

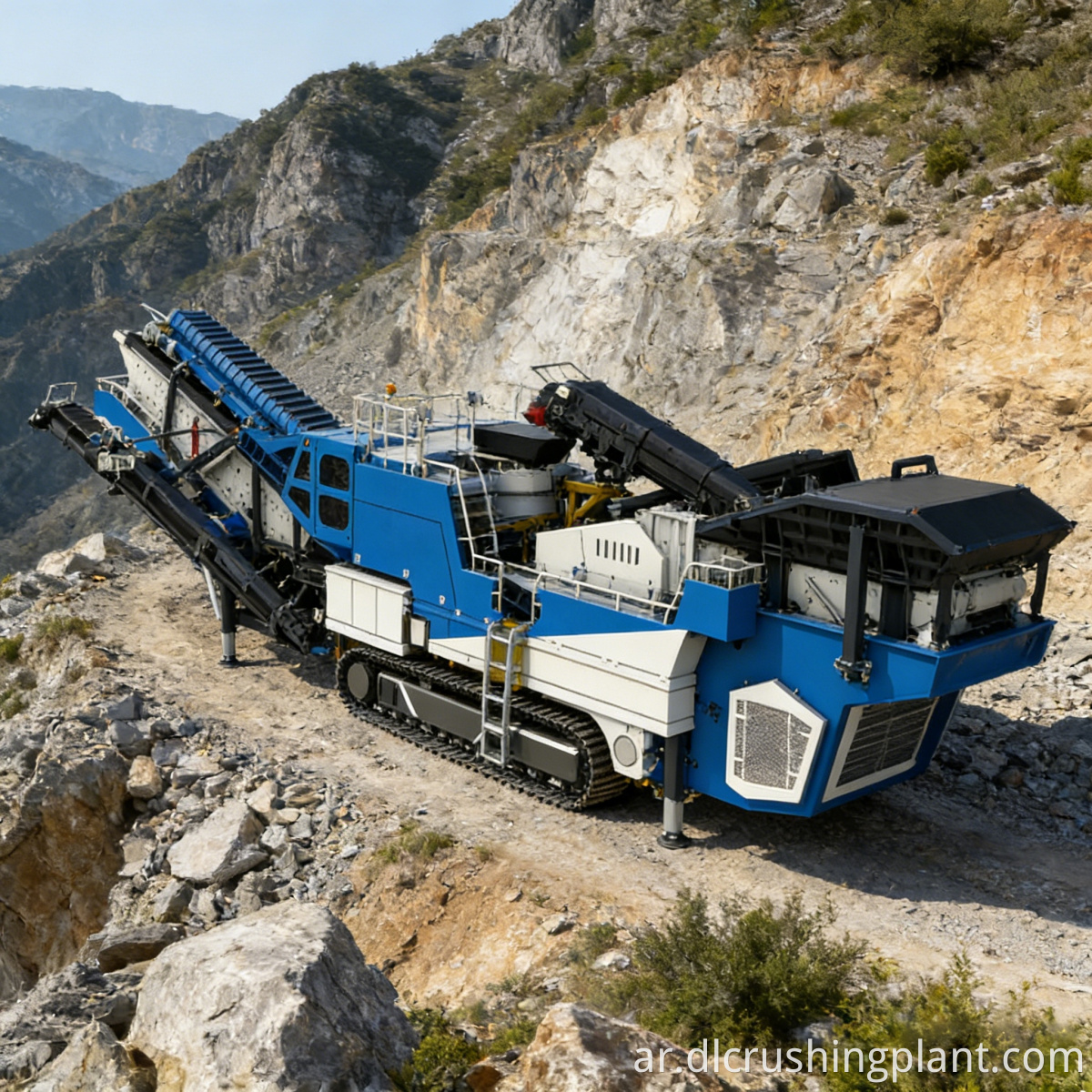

وحدة التكسير والغربلة المركبة على الزاحف لمناجم الصخور المتوسطة الصلابة
نظرة عامة على مشروع حلول وحدة الزاحف المتنقلة
نطاق المشروع: قدرة المعالجة 200-400 طن/ساعة؛ إجمالي وزن الوحدة 116 طنًا متريًا؛ مناسبة للمناجم المتوسطة والكبيرة الحجم، ومشاريع البنية التحتية، وإعادة تدوير نفايات البناء. سيناريوهات التطبيق: التكسير في الموقع في مناجم الصخور متوسطة الصلابة (الجرانيت، البازلت، خام الحديد)؛ وإنتاج الركام للبنية التحتية للطرق والسكك الحديدية والمياه والطاقة؛ وإعادة تدوير مخلفات البناء والخرسانة والبناء؛ وإصلاحات الطرق الطارئة في أعقاب الزلازل والانهيارات الأرضية وغيرها من الكوارث. التحديات الرئيسية: دورات البناء الطويلة لخطوط التكسير الثابتة، وارتفاع تكاليف النقل، والمساحة المحدودة في الموقع، والتشغيل المعقد للخطوط المتكاملة متعددة الوحدات، وضغوط الانبعاثات البيئية الكبيرة. أبرز الحلول: تدمج وحدة التكسير والغربلة المتنقلة المثبتة على الجنزير TX4 وحدة تغذية اهتزازية، وكسارة فكية C113، وكسارة مخروطية هيدروليكية متعددة الأسطوانات HPC300، وشاشة اهتزازية مزدوجة الشاشة ثلاثية الطبقات في وحدة واحدة، مما يلغي الحاجة إلى خطوط إنتاج منفصلة؛ يضمن نظام الشاشة المزدوجة ثلاثي الطبقات (2000×2500/2000×3500) التدرج الدقيق، مع إعادة المواد كبيرة الحجم تلقائيًا إلى الكسارة المخروطية لإعادة التكسير، مما يؤدي إلى شكل جسيم ممتاز وحجم جسيم ثابت؛ محرك كهربائي بقدرة 490 كيلووات بدون انبعاثات يلبي المعايير البيئية العالمية الصارمة؛ يوفر الهيكل المجنزر الهيدروليكي أقصى زاوية تسلق تبلغ 20 درجة، وإمالة جانبية قدرها 10 درجات، وسرعة سير تتراوح من 0.6 إلى 1 كم/ساعة، مما يضمن النقل المرن للموقع؛ أبعاد النقل 21,900 × 3,964 × 3,944 ملم متوافقة مع مركبات الشحن القياسية.
تدفق عملية حلول وحدة الزاحف المتنقلة
المواد الخام ← وحدة التغذية الاهتزازية ← الكسارة الفكية C113 (التكسير الأولي) ← الكسارة المخروطية الهيدروليكية متعددة الأسطوانات HPC300 (التكسير الثانوي والثالث) ← شاشة اهتزازية مزدوجة الشاشة ثلاثية الطوابق (2000 × 2500/2000 × 3500) للتصنيف ← يتم إرجاع المواد كبيرة الحجم تلقائيًا إلى الكسارة المخروطية لإعادة التكسير ← يتم تفريغ الركام النهائي المؤهل حسب المواصفات.
نطاق خدمة EPC لحلول وحدات الزاحف المتنقلة
التصميم: مسح لتضاريس موقع التعدين وصلابة الخام؛ حلول تكسير وغربلة متكاملة ومخصصة للصخور متوسطة الصلابة؛ مطابقة مواصفات المنتج النهائي والتدرج؛ تصنيع المعدات: تصنيع الوحدة الرئيسية المجنزرة TX4، والكسارة الفكية C113، والكسارة المخروطية HPC300، وشاشة اهتزازية مزدوجة الشاشة ثلاثية الطبقات؛ تكامل نظام القيادة الكهربائية؛ النقل والتركيب: تكييف أبعاد الماكينة الإجمالية مع مواصفات الشحن القياسية؛ النشر في الموقع للهيكل الزاحف، والتسوية الهيدروليكية، والتشغيل والتصحيح السريع؛ إدارة العمليات والصيانة: صيانة نظام القيادة الكهربائية، والتشخيص عن بعد، وتوريد قطع الغيار، والفحوصات الدورية، وتدريب المشغلين في الموقع.
دراسة حالة مشروع حلول وحدة الزاحف المتنقلة
مشروع منجم هارد روك في ميناس جيرايس، البرازيل: تم تشغيل هذا المشروع في عام 2024، ويستخدم لسحق خليط من الجرانيت وخام الحديد - الصخور الصلبة المتوسطة - مع إنتاجية ثابتة تبلغ 380 طنًا في الساعة. محرك كهربائي خالي من الانبعاثات يلبي المتطلبات البيئية المحلية؛ تم نقل الوحدة عبر الزاحف أربع مرات دون الحاجة إلى معدات رفع إضافية؛ أدت إعادة التكسير التلقائي للمواد كبيرة الحجم إلى زيادة معدل شكل جسيمات المنتج المؤهل إلى 96.2%؛ توزيع مستقر لحجم الجسيمات من ثلاث درجات عند 0-5/5-20/20-31.5 مم؛ تشير ملاحظات العملاء إلى أن الوحدة دخلت حيز التشغيل خلال 24 ساعة من وصولها، مع انخفاض إجمالي تكاليف التشغيل بنسبة 28% مقارنة بخطوط الإنتاج الثابتة.
الأسئلة الشائعة حول حلول وحدة الزاحف المتنقلة
هل من الضروري تقسيم خط الإنتاج إلى أقسام متعددة؟
لا، إن TX4 عبارة عن وحدة مجنزرة واحدة متكاملة تجمع بين تغذية العملية بالكامل، والتكسير الأولي، والتكسير الثانوي والثالث، والغربلة، مما يوفر المساحة في الموقع ويقلل وقت التشغيل.
هل يلبي المحرك الكهربائي المتطلبات البيئية؟
يعمل المحرك الكهربائي بقدرة 490 كيلووات بدون أي انبعاثات، بما يتوافق مع المعايير البيئية الصارمة في معظم المناطق حول العالم. وحدة تجميع وتكسير الصخور الصلبة المثبتة على الزاحف.
كيف يتم التعامل مع المواد كبيرة الحجم؟
بعد الغربلة بواسطة شاشة اهتزاز ثلاثية الطبقات مزدوجة الشبكة، يتم إرجاع المواد كبيرة الحجم تلقائيًا إلى الكسارة المخروطية HPC300 لإعادة التكسير، مما يضمن اتساق حجم جسيمات المنتج النهائي. معدات التكسير المتنقلة لمناجم الصخور الصلبة المتوسطة.
ما هو التنقل للوحدة؟
مع أقصى زاوية تسلق تبلغ 20 درجة، وإمالة جانبية قدرها 10 درجات، وسرعة سير تتراوح من 0.6 إلى 1 كم/ساعة، يمكن نقل الوحدة بأكملها بسرعة دون تفكيك أو نقل. معدات التكسير المتنقلة لمناجم الصخور الصلبة المتوسطة.
