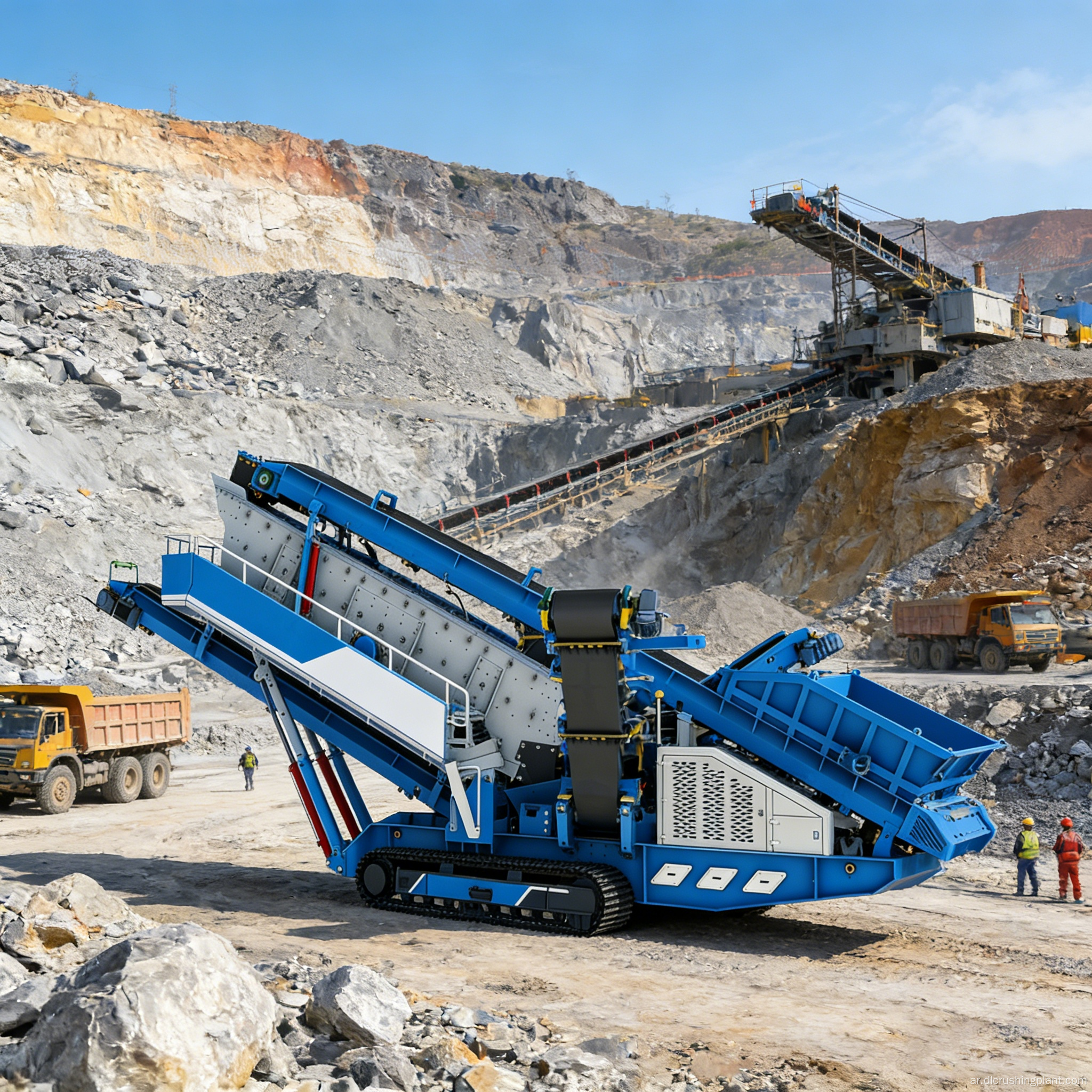

معدات فحص وتصنيف مخلفات البناء والركام، نقل سريع، بدون استثمار أولي

نطاق المشروع: قدرة المعالجة المقدرة تبلغ 250-700 طن في الساعة؛ تتيح الشاشة الاهتزازية ثلاثية الأسطح إجراء تصنيف إجمالي متزامن على أربع مراحل؛ إجمالي وزن الماكينة 43 طنًا متريًا؛ مجهزة بمجموعة مولدات ديزل خارج الشبكة بقدرة 120 كيلووات.

سيناريوهات التطبيق: غربلة الركام وتصنيفه في المحاجر؛ تصنيف الخام في مناجم المعادن. إعادة تدوير وفرز مخلفات البناء؛ الإعداد الكلي للبنية التحتية للطرق؛ ومشاريع الفحص المؤقتة/طويلة الأجل.

التحديات الرئيسية: لا يمكن لمحطات الغربلة الثابتة التقليدية أن تتحرك مع سطح العمل، مما يؤدي إلى ارتفاع تكاليف النقل؛ كفاءة التنسيق بين الوحدات المتفرقة المتعددة منخفضة؛ وتفتقر مواقع التعدين النائية إلى مصدر طاقة مستقر؛ ومن الصعب إنتاج ركام بمواصفات مختلفة في وقت واحد، مما يؤدي إلى انخفاض الكفاءة في عمليات فصل الأكوام.

أبرز الحلول: يدمج DL2160 التغذية والغربلة الاهتزازية ثلاثية الطبقات وخمسة خطوط نقل في هيكل مجنزرة واحد. يتم تشغيل الوحدة بأكملها بالكامل قبل مغادرة المصنع وتكون جاهزة للإنتاج عند الوصول إلى الموقع. ويمكنه التحرك عبر المنحدرات التي تصل إلى 20 درجة عبر جهاز التحكم عن بعد اللاسلكي، وهو خارج الشبكة بالكامل ويعمل بالطاقة الذاتية، ويمكنه إنتاج أربعة أحجام مجمعة في وقت واحد، ويصل ارتفاع التكديس إلى 4600 ملم، مما يقلل بشكل كبير من تكاليف النقل والبنية التحتية.

التغذية - يقبل القادوس الذي تبلغ سعته 3 متر مكعب المواد من الحفارات أو الشاحنات، بحد أقصى لحجم جسيمات التغذية يبلغ 200 ملم وارتفاع التغذية يبلغ 2300 ملم، وهو متوافق مع عمليات اللودر الرئيسية

التغذية الموحدة - يتحكم ناقل التغذية الرئيسي مقاس 1200 مم (18.5 كيلووات) بشكل ثابت في معدل التدفق داخل الغربال، مما يمنع حدوث زيادات وانسداد في المواد

غربلة اهتزازية ثلاثية الطبقات - تقوم غربلة الاهتزاز ثلاثية الطبقات 3YJ2070 (2000 × 7000 مم، ميل 24 درجة، محركات 2 × 13 كيلووات) بإجراء تصنيف دقيق على أربع مراحل للمواد، وفصل درجات الركام الخشنة والمتوسطة والمتوسطة والناعمة في نفس الوقت

التفريغ متعدد المسارات - يتم نقل الركام الخشن، المتوسط، متوسط ​​النعومة، والناعم بشكل مستقل عبر سيور ناقلة مخصصة، مع أقصى ارتفاع للمخزون يبلغ 4600 مم، مما يضمن الفصل الدقيق والتخزين لكل درجة من الركام

ناقل النقل - يربط حزام النقل بمرونة العمليات الأولية والنهائية ويمكن دمجه مع محطات الكسارة الفكية ومحطات الكسارة المخروطية لتشكيل خط إنتاج إجمالي متنقل كامل

تصميم الحل: تحليل خصائص المواد في الموقع · تصميم يطابق القدرة الإنتاجية مع مواصفات التصنيف · مخطط انسيابي لعملية الفحص · حلول خطوط متكاملة متعددة الآلات

تصنيع المعدات: تكامل المصنع وتجميع الوحدات الكاملة · اختبار التعشيق بالحمولة الكاملة قبل الشحن · تكوين شبكة شاشة مقاومة للاهتراء حسب الطلب · قطع الغيار التي يتم شحنها مع المعدات

التركيب والتشغيل: النشر الذاتي الهيدروليكي في الموقع للإنتاج الفوري · تحديد المواقع لاسلكيًا عن بعد · التشغيل في الموقع من قبل المهندسين · تدريب المشغلين

إدارة التشغيل والصيانة: مراقبة الحالة في الوقت الحقيقي عن بعد · الدعم اللوجستي العالمي للأجزاء القابلة للتآكل مثل الشاشات · جدول الصيانة الوقائية المنتظمة · ضمان لمدة عامين على الوحدة بأكملها

مشروع فحص الركام في محجر كبير للحجر الجيري في كوينزلاند، أستراليا

الخلفية: تم التعاقد مع العميل لمشروع توسيع البنية التحتية في كوينزلاند وكان بحاجة إلى توفير أربع مواصفات في وقت واحد من إجمالي قاعدة الطرق. لم تتمكن مرافق الفحص الثابتة الحالية من مواكبة وجه التعدين المتقدم، مما يحد بشدة من كفاءة العرض الإجمالي. التكوين: محطة غربلة متنقلة DL2160 تعمل جنبًا إلى جنب مع محطة كسارة فكية واحدة. القدرة الإنتاجية الفعلية: 620 طنًا في الساعة، مع إنتاج متزامن ومستقر لأربعة أحجام إجمالية: 10 مم، 20 مم، 40 مم، و50 مم وما فوق. وقت التشغيل: تم الانتهاء من النشر والتشغيل الرسمي خلال 36 ساعة من وصول المعدات. سجل النقل: خلال المشروع، تم الانتهاء من أربع عمليات نقل عبر وجوه تعدين مختلفة، واستغرقت كل منها أقل من 3 ساعات دون أي استثمار في البنية التحتية. تعليقات العملاء: "لقد غيرت DL2160 تمامًا الطريقة التي ندير بها عملية الفحص لدينا. ويستغرق نقلها إلى منصة جديدة أقل من 3 ساعات - دون أي أعمال مدنية، أو توقف عن العمل. أربع درجات في وقت واحد، وجودة المخرجات تلبي جميع مواصفات قاعدة الطريق من اليوم الأول."

س: ما هو عدد الأحجام الإجمالية التي يمكن لـ DL2160 إنتاجها في وقت واحد؟

تتيح الشاشة الاهتزازية القياسية ثلاثية الطبقات إمكانية الإخراج المتزامن لأربعة أحجام من الدرجات. من خلال استبدال الشاشات بأحجام شبكية مختلفة، يمكن تعديل مواصفات كل درجة بمرونة لتلبية مجموعة متنوعة من متطلبات التدرج - مثل مسار قاعدة الطريق، والركام الخرساني، وفرز التعدين - دون الحاجة إلى إيقاف تشغيل الماكينة لتغيير الشاشات.

س: هل يمكن أن تعمل بشكل طبيعي في المناطق التي لا توجد بها طاقة كهربائية؟

نعم. تم تجهيز الماكينة بمجموعة مولدات ديزل بقدرة 120 كيلووات (مع خزان وقود عالي السعة سعة 400 لتر)، مما يتيح التشغيل المستقل خارج الشبكة على مدار الساعة طوال أيام الأسبوع. في ظل ظروف التشغيل القياسية، فإنه يدعم حوالي 3 أيام من التشغيل المستمر.

س: كيف يتم نقل الوحدة؟

كم من الوقت يستغرق الإعداد بعد الوصول؟ أبعاد النقل هي 16,200 × 3,680 × 3,850 ملم، ووزنها 43 طنًا متريًا. يمكن نقلها على مقطورة قياسية منخفضة السرير دون تفكيك. عند وصوله، يتم فتحه هيدروليكيًا ويتم وضعه عبر جهاز التحكم عن بعد اللاسلكي؛ عادةً ما يتم الانتهاء من الإعداد وبدء الإنتاج خلال 36 ساعة.

س: هل يمكن دمج DL2160 مع محطة التكسير؟

نعم. تم تصميم DL2160 بواجهة حزام نقل قياسية ويمكن دمجها بمرونة مع محطات الكسارة الفكية من سلسلة DL أو محطات الكسارة المخروطية لتشكيل خط إنتاج تكسير وغربلة متنقل كامل، مما يحقق تكامل العملية الكامل بدءًا من التغذية وحتى التصنيف وتخزين الركام النهائي.

س: ما هي دورة استبدال شبكة الغربلة، وكيف يتم التعامل مع توريد قطع الغيار؟

شبكة الشاشة عبارة عن جزء تآكل قياسي يسهل استبداله؛ عادةً، يمكن استبدال شبكة الشاشة ذات الطبقة الواحدة خلال 4 ساعات. نحن نقدم دعمًا لوجستيًا عالميًا لقطع الغيار، ويمكن للعملاء بموجب اتفاقيات EPC الترتيب لتخزين قطع الغيار مسبقًا في المستودعات المحلية لضمان التسليم السريع.

احصل على حل مخصص وعرض أسعار لمحطة الفحص المتنقلة DL2160
