حلول الكسارة الفكية المتنقلة المثبتة على الزاحف للمناجم والمحاجر للتكسير الأولي المرن عالي السعة

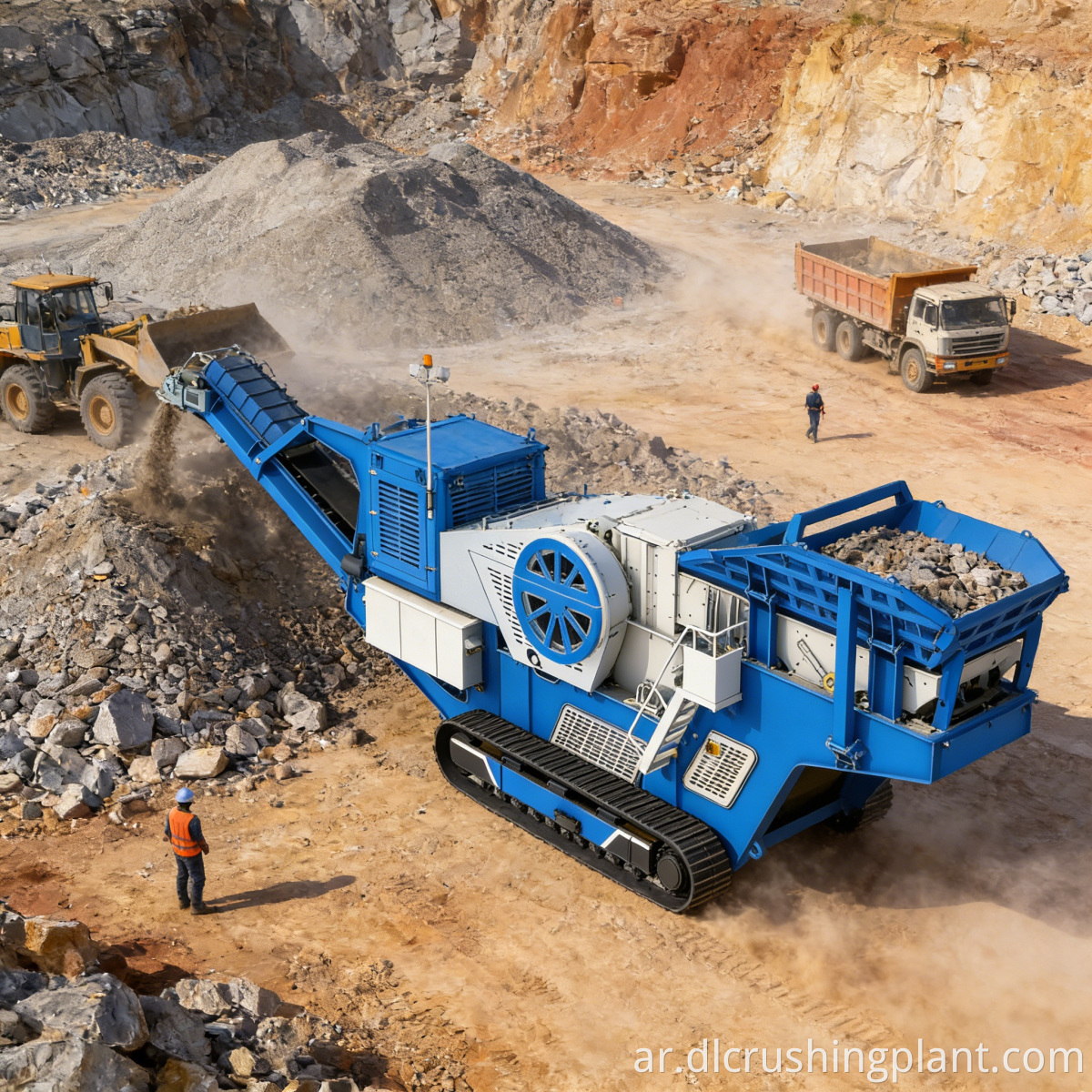

إن محطة التكسير الفكية المتنقلة المثبتة على الزاحف DL106 عبارة عن حل تكسير متكامل ذاتي الدفع تم تطويره بواسطة Zhongyu Dingli لمحاجر التعدين والتكسير الخشن لخام الصخور الصلبة وتطبيقات إعادة تدوير نفايات البناء. يتمحور النظام حول الكسارة الفكية C106، ويدمج قادوسًا سعة 6 أمتار مكعبة، ومغذيًا اهتزازيًا مقاس 4000 × 1100 مم، وحزام ناقل رئيسي بعرض 1200 مم، وفاصل مغناطيسي ذاتي التفريغ ذاتي المغناطيس الدائم RCYQ-12. لا تتطلب مجموعة مولدات الديزل Weichai بقدرة 250 كيلووات مصدر طاقة خارجي (مع خزان وقود سعة 600 لتر وخزان زيت هيدروليكي سعة 300 لتر) توفر طاقة مستقلة، مما يتيح التشغيل المستمر خارج الشبكة. وتشمل التحديات الرئيسية دورات البناء الطويلة لخطوط التكسير الأولية في المناجم والمحاجر الكبيرة، وعدم وجود شبكة كهرباء مستقرة في مناطق التعدين النائية، وصعوبة نقل الكسارات الفكية الثابتة التقليدية، وارتفاع تكاليف النقل المرتبطة بعمليات نفايات البناء في مواقع متفرقة متعددة. تشتمل الميزات الرئيسية لهذا الحل على هيكل سفلي مجنزرة هيدروليكيًا بعرض 500 مم (زاوية التسلق القصوى 20 درجة، وسرعة السير 0.6-1 كم/ساعة) بالإضافة إلى إمكانية التنقل على الطرق الوعرة لاسلكيًا عن بعد؛ ويتم تجميع الوحدة التي يبلغ وزنها 46 طنًا متريًا بالكامل مسبقًا في المصنع، مما يلغي الحاجة إلى التركيب في الموقع؛ فتحة التفريغ قابلة للتعديل هيدروليكيًا من 70 إلى 200 ملم لاستيعاب متطلبات المشروع المختلفة؛ تضمن ألواح الفك الفولاذية Mn عمر خدمة طويل؛ ويحمي الفاصل المغناطيسي الدائم الكسارة الفكية من التلف الناتج عن الأجسام المعدنية الغريبة.

لتلبية متطلبات التكسير الخشن لخام الصخور الصلبة ومخلفات البناء، تم اعتماد عملية متكاملة تتمثل في "الدخول المتعقب إلى الموقع - تغذية - الكسارة الفكية - التكسير الخشن - إزالة المعادن - نقلها". بعد تخزينها في قادوس سعة 6 أمتار مكعبة، يتم تغذية المواد بشكل موحد بواسطة وحدة تغذية اهتزازية في الكسارة الفكية C106 (أقصى حجم تغذية 560 مم، حجم التفريغ 70-200 مم، قابل للتعديل هيدروليكيًا)؛ يتم تفريغ المنتج المسحوق عبر حزام ناقل رئيسي بعرض 1200 مم (ارتفاع التفريغ 3470 مم يسهل الاتصال بالمعدات النهائية)، حيث يقوم فاصل مغناطيسي ذاتي الإغراق بمغناطيس دائم بإزالة الملوثات المعدنية تلقائيًا على طول مسار الناقل؛ يمكن استخدام المنتج المكسور الخشن مباشرة في ردم قاع الطريق أو تغذيته في الكسارات المخروطية المتنقلة / الكسارات التصادمية للتكسير المتوسط ​​والناعم، ويمكن توصيله على التوالي بمحطة غربلة متنقلة لتشكيل خط إنتاج تكسير وغربلة كامل. يتم تجميع الوحدة بأكملها مسبقًا قبل مغادرة المصنع؛ ويمكن تشغيله فور وصوله بمجرد توصيله بإمدادات الوقود والطاقة، وبالتالي تقصير دورة إعداد المشروع.

تصميم الحل: استنادًا إلى خصائص المواد (الصلابة، الحد الأقصى لحجم التغذية)، وأهداف القدرة الإنتاجية، ومتطلبات العملية النهائية، فإننا نقدم حلولًا لاختيار الكسارة الفكية C106، وتكوين فتح التفريغ، واختيار الهيكل المجنزرة، والمعدات الداعمة.

تصنيع المعدات: يكمل مصنع Zhongyu Dingli الداخلي التصنيع والتجميع المسبق للكسارة الفكية C106، والهيكل السفلي المجنزر، والمغذي، وحزام النقل، والفاصل المغناطيسي، ومجموعة مولدات الديزل، والنظام الهيدروليكي، بما في ذلك اختبار الحمل واختبار الحركة المتعقبة قبل الشحن.

التركيب والتشغيل: يتم نقل المعدات المجنزرة إلى موقع العمل بقوتها الخاصة. تشمل الخدمات بدء تشغيل مجموعة مولدات الديزل، وتشغيل النظام الهيدروليكي، وضبط فتحة تفريغ الكسارة الفكية، وإجراء عمليات التشغيل التجريبية باستخدام المواد الفعلية، وتدريب المشغلين.

إدارة التشغيل والصيانة: نحن نقدم قطع الغيار مثل ألواح الفك ومكونات الجنزير المصنوعة من الفولاذ المنغنيز، والتشخيص عن بعد، وتدريب المشغلين، وخطط الصيانة السنوية لضمان التشغيل المستمر والمستقر والتوافر العالي للمعدات.

مشروع التكسير الأولي للركام الجرانيت في سومطرة، إندونيسيا. خلفية التطبيق: يقع هذا المشروع في محجر في وسط سومطرة، إندونيسيا. يتكون الخام من صخور الجرانيت الصلبة. مع عدم وجود شبكة طاقة مستقرة في الموقع، يجب أن تنتقل المعدات المجنزرة بشكل مستقل إلى المحجر الجبلي لإجراء عمليات التكسير الأولية، مع توفير المنتج المسحوق الأساسي إلى الكسارة المخروطية النهائية للتكسير الثانوي والناعم. تكوين المعدات: مجموعة واحدة من محطة التكسير الفكية المتنقلة المثبتة على الزاحف Zhongyu Dingli DL106. بيانات سعة الإنتاج: تظل قدرة المعالجة مستقرة في نطاق 150-500 طن/ساعة، مع حد أقصى لحجم التغذية يبلغ 560 مم وحجم تفريغ محدد عند 100-150 مم لتزويد الكسارة المخروطية النهائية؛ يمكن لهيكل الزاحف تسلق المنحدرات التي تصل إلى 20 درجة للدفع الذاتي إلى المحجر الجبلي، ويضمن مولد الديزل التشغيل المستمر دون الحاجة إلى مصدر طاقة خارجي؛ يمكن تشغيل الوحدة بعد يوم أو يومين من وصولها بمجرد إنشاء توصيلات النفط والكهرباء؛ توفر صفائح الفك الفولاذية Mn مقاومة ممتازة للتآكل، كما يعمل الفاصل المغناطيسي الدائم على إزالة الشوائب المعدنية من الخام بشكل فعال. تعليقات العملاء: ذكر مدير المحجر في إندونيسيا أن الدفع الذاتي للكسارة الفكية المجنزرة DL106 والتنقل على الطرق الوعرة قد حل تحديات المحاجر النائية التي لا تحتوي على شبكات كهرباء وطرق وصول جبلية. إن تشغيل جهاز التحكم عن بعد اللاسلكي آمن ومريح، كما أن الضبط الهيدروليكي لفتحة التفريغ يسمح بالتكيف المرن مع المعدات النهائية. توفر الكسارة الفكية C106 أداءً مستقرًا لسحق صخور الجرانيت الصلبة، وتحافظ على توفر المعدات العالية، كما أن قدرتها الأساسية على التكسير تلبي متطلبات المشروع.

س 1: ما هي مميزات الكسارة الفكية المجنزرة DL106 مقارنة بالكسارات الفكية الثابتة التقليدية؟

A1: يستخدم DL106 هيكل مجنزر هيدروليكي للتحرك بشكل مستقل إلى موقع العمل، مما يلغي الحاجة إلى بناء الأساس أو التفكيك وإعادة التجميع. تصميم حلول معالجة خام الصخور الصلبة لمحطات التكسير المتنقلة توفر مجموعة مولدات الديزل بقدرة 250 كيلووات طاقة مستقلة للتشغيل خارج الشبكة. يتم تجميع الوحدة مسبقًا في المصنع ويمكن إدخالها حيز الإنتاج خلال يوم أو يومين من وصولها، مما يجعلها مناسبة لمناطق التعدين النائية والعمليات متعددة المواقع في مواقع البناء المتفرقة، مع سهولة النقل.

س2: ما هو الحد الأقصى لحجم التغذية ونطاق التفريغ للكسارة الفكية C106؟

A2: تتميز الكسارة الفكية C106 بأقصى حجم تغذية يبلغ 560 مم ونطاق تفريغ قابل للتعديل هيدروليكيًا يتراوح بين 70-200 مم. تركيب وتشغيل الكسارات الفكية لإعادة تدوير مخلفات البناء يمكن تعديل حجم التفريغ بمرونة لتلبية متطلبات التغذية للمعدات النهائية، مما يجعلها مناسبة للتكسير الأولي والثانوي لخام الصخور الصلبة ومخلفات البناء.

س 3: هل يدعم نظام طاقة الديزل المستقل التشغيل خارج الشبكة على المدى الطويل؟

ج3: نعم. تم تجهيز مجموعة مولدات الديزل Weichai بقدرة 250 كيلووات بخزان وقود سعة 600 لتر وخزان زيت هيدروليكي سعة 300 لتر، مما يدعم التشغيل المستمر خارج الشبكة على المدى الطويل دون الحاجة إلى شبكة طاقة خارجية. إنها مناسبة لمناطق التعدين النائية والمحاجر ومواقع نفايات البناء المتفرقة.

س 4: هل تتضمن خدمة EPC الجاهزة الوصول إلى الموقع المثبت على الجنزير وتشغيل مجموعة مولدات الديزل للمشاريع الخارجية؟

ج4: نعم. تغطي خدمة EPC من Zhongyu Dingli اختيار الكسارة الفكية وتصميم العمليات، وتصنيع المعدات، والشحن البحري، والتوجيه في الموقع للوصول إلى الموقع المثبت على المسار، وبدء تشغيل مجموعة مولدات الديزل وتشغيلها، وتشغيل النظام الهيدروليكي، والإنتاج التجريبي بمواد التغذية، وتدريب المشغلين، وتوريد قطع الغيار، ودعم التشغيل والصيانة على المدى الطويل. تعاقد EPC الجاهز للكسارات الفكية المتنقلة المثبتة على الزاحف في عمليات التعدين والمحاجر.

اتصل بـ Zhongyu Dingli اليوم للحصول على حل مخصص وعرض أسعار EPC جاهز لمحطة التكسير الفكية المتنقلة المجنزرة DL106 لمشروعك الخارجي.
