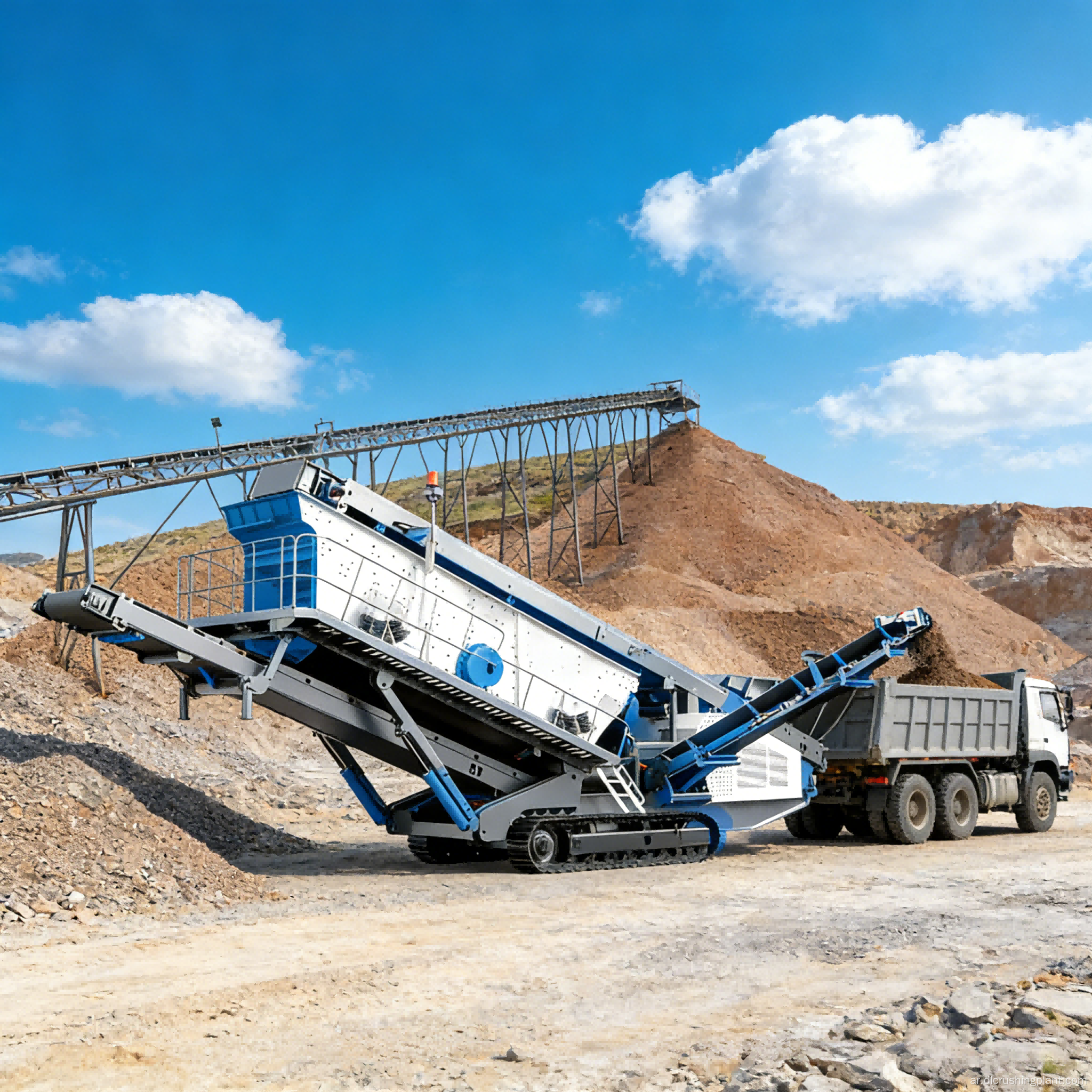

محطة فحص مجمعة متنقلة متعددة المراحل خدمة فحص متنقلة واحدة

نظام فحص الزاحف المحمول لمجاميع البناء

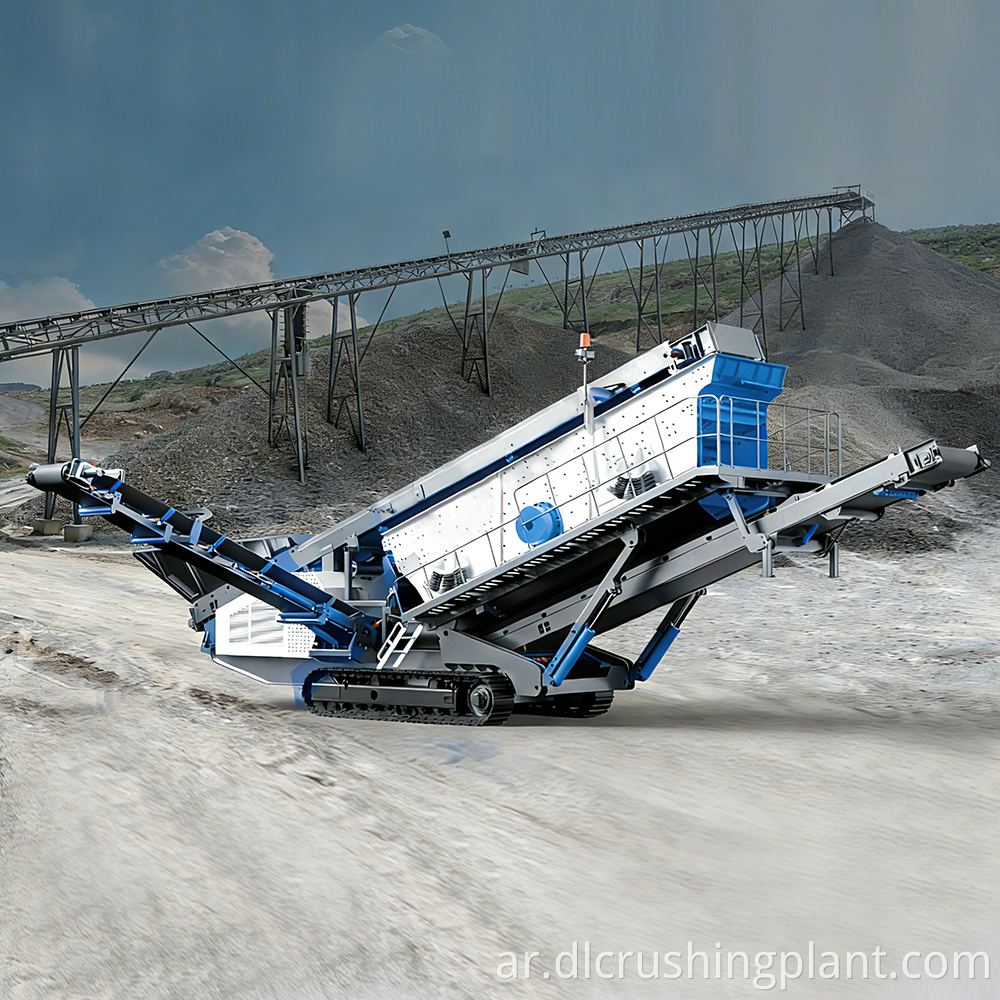

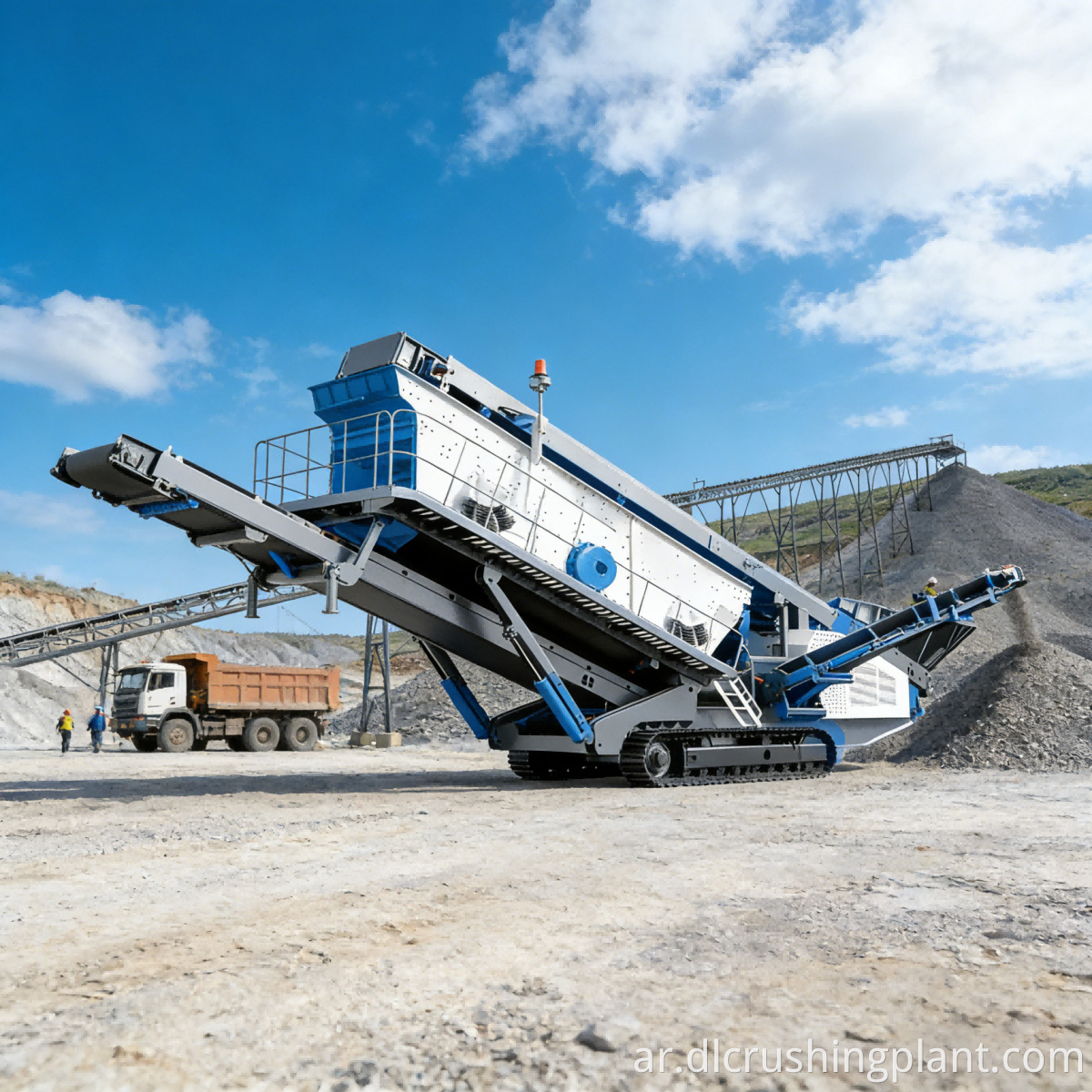

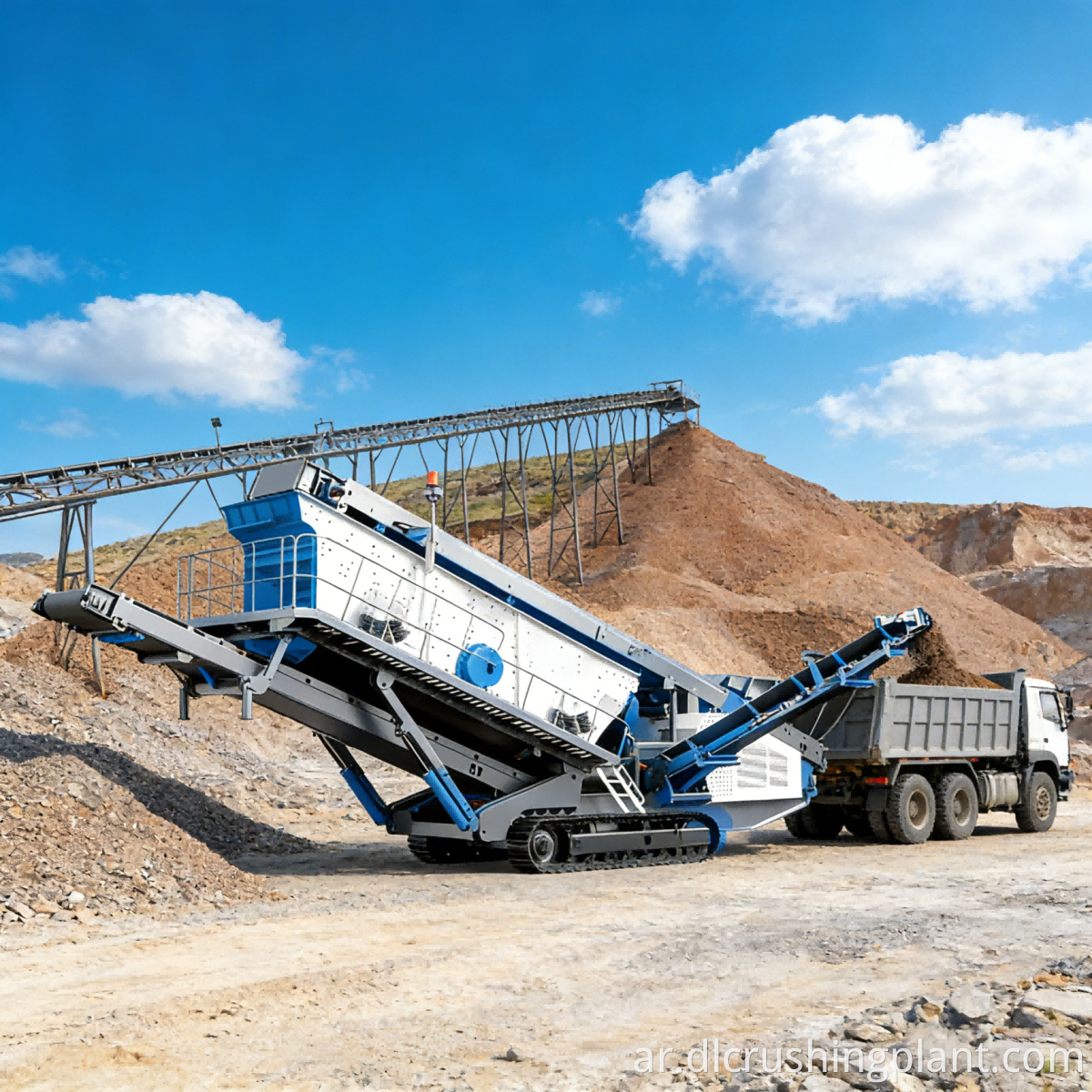

نظرة عامة على مشروع محطة الفحص المائلة المثبتة على الزاحف

تم تصميم محطة غربلة المنحدر المتنقلة المجنزرة خصيصًا للتصنيف الدقيق للرمال والحصى ومخلفات البناء. مُجهز بصندوق غربلة اهتزازي ثلاثي الطبقات ومساحة غربلة تبلغ 2100 × 6000 ملم، ويمكنه فصل المواد بدقة إلى درجات متعددة تتراوح من 5 إلى 100 ملم. تتميز الماكينة بأكملها بإطار على شكل سفينة مصنوع من الفولاذ الهيكلي عالي القوة ذو السبائك المنخفضة Q355B، والمثبت على هيكل سفلي مستورد من المملكة المتحدة ومدعوم بمحرك ديزل CUMMINS، مما يوفر حركة ممتازة على جميع التضاريس والقدرة على التكيف مع ظروف التشغيل القاسية.

التحديات الرئيسية: لا يمكن نقل محطات الغربلة الثابتة لمتابعة عمليات التكسير أو مخزونات المواد الخام، مما يؤدي إلى ارتفاع تكاليف نقل المواد؛ تحتوي نفايات البناء على مواد خفيفة الوزن مثل البلاستيك ورقائق الخشب التي لا يمكن للغربلة التقليدية فصلها بشكل فعال، مما يؤثر على جودة الركام المعاد تدويره؛ بيئات التشغيل في الهواء الطلق مليئة بالغبار وتحتوي على حطام معدني، مما يؤدي إلى انسداد الشاشة بشكل متكرر، وتلف الوحدة الرئيسية، وارتفاع مستويات الشوائب في المنتج النهائي؛ تتطلب مواقع البناء النائية قدرة عالية على الحركة للمعدات وإمدادات طاقة مستقلة، حيث غالبًا ما تكون مصادر الطاقة الخارجية غير متوفرة.

أبرز الحلول: يتميز الهيكل السفلي المجنزر المعياري المستورد من المملكة المتحدة بضغط أرضي منخفض، مما يضمن حركة مستقرة دون أن يعلق على الأراضي الناعمة أو الموحلة، كما أنه من السهل صيانته. يمكن لصندوق الغربلة الاهتزازية ثلاثي الطبقات أن يصنف المواد إلى أربعة أحجام جسيمات في مسار واحد، مما يحسن بشكل كبير من الاستخدام الكلي. تم تجهيز وحدة التغذية بنظام دفاع ثنائي الخط يشتمل على مزيل حديد مغناطيسي قوي وكاشف معادن؛ تتم إزالة الملوثات الحديدية أولاً بواسطة المغناطيس ثم يتم فحصها، مما يؤدي إلى حماية شبكة الغربال مع ضمان نقاء المنتج النهائي. إن قادوس التغذية المرفوع هيدروليكيًا والقابل للطي مُجهز بمستشعر مستوى ونظام تحكم في السرعة متغير التردد، حيث يقوم تلقائيًا بضبط سرعة التغذية على أساس حجم المواد الواردة لضمان تدفق موحد للمواد ومنع انسداد الغربال. يتحكم نظام منع رذاذ الغبار الاختياري في الغبار أثناء عملية الغربلة، في حين تستخدم وحدة فصل الهواء الاختيارية تدفق الهواء لفصل المواد خفيفة الوزن مثل البلاستيك ورقائق الخشب، مما يحسن بشكل كبير من نقاء الركام المعاد تدويره في عمليات إعادة تدوير نفايات البناء. يوفر محرك الديزل CUMMINS طاقة مستقلة، مما يتيح التشغيل على مدار الساعة دون مصدر طاقة خارجي.

تدفق عملية محطة الغربلة المائلة المثبتة على الزاحف

يقوم اللودر أو الحفار بتحميل المواد الخام إلى قادوس التغذية القابل للطي الهيدروليكي، وتقوم وحدة التغذية، التي يتم التحكم فيها بواسطة محرك متغير التردد، بتوزيع المواد بالتساوي عبر صناديق الغربلة الاهتزازية ثلاثية الطبقات. يتم تصنيف المادة طبقة بعد طبقة على سطح الغربال المائل: تقوم الطبقة العليا بغربلة القطع كبيرة الحجم التي يزيد حجمها عن 100 مم، والتي يتم إرجاعها للسحق؛ الطبقة الوسطى تحجب الركام الخشن الذي يتراوح من 50 إلى 100 ملم؛ تقوم الطبقة السفلية بحجب الركام المتوسط ​​والناعم الذي يتراوح من 5 إلى 50 مم؛ وتتكون المادة الأصغر حجما في القاعدة من مادة ناعمة أو رمل مصنع أصغر من 5 مم. يتم تفريغ المنتجات النهائية من كل حجم جسيم بشكل منفصل عبر الناقلات الجانبية وتخزينها. يقوم الفاصل المغناطيسي القوي تلقائيًا بإزالة الملوثات الحديدية في قسم التغذية؛ إذا اكتشف جهاز الكشف عن المعادن أي أجسام حديدية لم تتم إزالتها، فإنه يطلق إنذارًا ويغلق النظام. عندما يتم تركيب وحدة فصل الهواء الاختيارية، يقوم تدفق الهواء في نهاية سطح الغربلة بدفع المواد خفيفة الوزن - مثل رقائق البلاستيك والخشب - بعيدًا عن الركام الثقيل، ويتم جمع هذه المواد خفيفة الوزن عبر قناة منفصلة. يتم التحكم في المصنع بأكمله مركزيًا من خلال نظام تحكم إلكتروني مثبت على السيارة، حيث يوفر الهيكل السفلي المجنزر محركًا هيدروليكيًا للتوجيه في الموقع والتنقل بين مواقع العمل.

خدمات EPC لمحطة الفحص المائلة المثبتة على الزاحف

يتضمن حل التصميم تحليل توزيع حجم جسيمات المواد الواردة وكفاءة الفحص، وتصميم تدرج فتحة شبكة الشاشة، وتقييم الأنظمة الاختيارية (قمع رذاذ الغبار أو تصنيف الهواء)، وحسابات العائد على الاستثمار. يشمل تصنيع المعدات البحث الداخلي والتطوير والإنتاج والتوريد المتكامل للمكونات الأساسية، بما في ذلك صندوق غربال اهتزازي مائل ثلاثي الطبقات، ومغذي هيدروليكي قابل للطي، وفاصل مغناطيسي عالي الكثافة، وكاشف معادن، وشاسيه Q355B على شكل قارب، وتجميعات المسار مستوردة من المملكة المتحدة، وحزمة طاقة CUMMINS، ونظام تحكم إلكتروني. يتم إجراء التثبيت والتشغيل من قبل المهندسين في الموقع، الذين يقومون بإجراء اختبارات تنقل المسار، واختبارات عدم التحميل لوحدة واحدة، واختبارات فحص المواد حتى تلبي جميع درجات حجم الجسيمات أهداف الإنتاج ومعايير الجودة، مع تشغيل النظام في غضون 24 ساعة من التسليم. تشمل خدمات إدارة العمليات والصيانة تشخيص الأخطاء عن بعد، والتدريب في الموقع، وإدارة شبكات الشاشة، وعمليات التفتيش المنتظمة.

دراسات حالة مشروع محطة الفحص المائلة المثبتة على الزاحف

مشروع إعادة تدوير وغربلة مخلفات البناء في سانتياغو، تشيلي

قامت شركة كبيرة لإعادة تدوير نفايات البناء في سانتياغو، عاصمة تشيلي، بنشر محطة الفحص المتنقلة هذه في مواقع الهدم الحضرية لفحص الأنقاض الخرسانية ونفايات الطوب والبلاط وتحويلها إلى درجات متعددة من الركام المعاد تدويره. كما تم تركيب وحدة فصل الهواء الاختيارية لفصل المواد خفيفة الوزن مثل رقائق الخشب والبلاستيك. نظرًا للمساحة المحدودة والتغييرات المتكررة في مواقع البناء في وسط مدينة سانتياغو، يسمح الهيكل المجنزر للمعدات بالتحرك بشكل مستقل داخل الموقع دون الحاجة إلى مقطورة. ويضمن الجمع بين الفحص ثلاثي المراحل وفصل الهواء أن نقاء الركام المعاد تدويره يتوافق مع معايير الركام الخرساني التجاري، مما يسمح بتزويده مباشرة إلى مصانع الخرسانة التجارية في المدينة. يعمل الفاصل المغناطيسي القوي بشكل جيد للغاية في ظل ظروف المحتوى العالي من الحديد في مواقع الهدم، حيث قام بفصل أكثر من 80 طنًا متريًا من الحديد حتى الآن ومضاعفة عمر خدمة شبكة الغربلة.

تعليقات العملاء: "إن حركة الزاحف تُغير قواعد اللعبة بالنسبة لمواقع الهدم الحضرية لدينا. فهي تتحرك من تلقاء نفسها بين الأكوام - بدون رافعة أو مقطورة. تعمل وحدة فصل الهواء على إزالة الخشب والبلاستيك بشكل مثالي، لذا فإن الركام المعاد تدويره لدينا يلبي معايير الجودة الخرسانية. لقد أنقذنا الفاصل المغناطيسي وحده من الاضطرار إلى استبدال شبكة الشاشة عدة مرات."

الأسئلة الشائعة حول محطة الفحص المائلة المثبتة على الزاحف

هل يمكن للهيكل الزاحف أن يعمل بشكل طبيعي على أرض ناعمة وموحلة؟

تتميز الزاحفة المعيارية المستوردة من المملكة المتحدة بتصميم مسار عريض، مع تقليل الضغط الأرضي إلى أقل من ربع الضغط الموجود في المعدات ذات العجلات التقليدية، مما يحول دون تعلق الماكينة في الأراضي الموحلة أو الناعمة. خدمات متكاملة متكاملة لفحص الركام ثلاثي الطبقات في محطات الفحص المائلة المتنقلة المثبتة على الجنزير. يدعم محرك السفر الهيدروليكي ثنائي السرعات كلاً من أوضاع التسلق منخفضة السرعة والحركة عالية السرعة من موقع إلى موقع، مع نصف قطر دوران صفر للدوران على الفور.

كيف يمكن تعديل نطاق حجم الجسيمات للمنتج النهائي من عملية الغربلة ثلاثية المراحل؟

تتميز الشاشات الموجودة في كل من صناديق الغربلة الثلاثة بهيكل شد معياري، مما يسمح باستبدال الشاشة دون تفكيك الماكينة بأكملها. من خلال اختيار شاشات بأحجام شبكية مختلفة بناءً على حجم جسيمات المنتج النهائي المطلوب، يمكن تعديل المواصفات لكل مرحلة إخراج. حلول مخصصة لفحص مجاميع البناء متعدد المراحل باستخدام المحطات المتنقلة المثبتة على الزاحف. يستغرق استبدال شاشة واحدة حوالي ساعتين ويمكن أن يغطي نطاق التصنيف الكامل من 5 إلى 100 ملم.

ما مدى فعالية وحدة تصنيف الهواء في فصل المواد خفيفة الوزن؟

يستخدم نظام تصنيف الهواء مبدأ اختلافات كثافة تدفق الهواء لنفخ المواد خفيفة الوزن - مثل البلاستيك ورقائق الخشب والرغوة - التي لها كثافة أقل من الركام الناتج عن تيار المواد وجمعها بشكل منفصل. تتجاوز كفاءة الفصل 90 بالمائة، ويمكن تقليل محتوى المواد خفيفة الوزن في الركام المعاد تدويره إلى أقل من 0.5 بالمائة، مما يلبي المعايير الوطنية لركام الخرسانة المعاد تدويره.

كيف يعمل محرك CUMMINS في البيئات المرتفعة ودرجات الحرارة العالية؟

تم ضبط محركات الديزل CUMMINS خصيصًا لظروف تشغيل آلات البناء. يمكن استخدامها بكامل طاقتها على ارتفاعات أقل من 3000 متر، وقد تم تصميم نظام التبريد الزائد الخاص بها للتعامل مع التشغيل المستمر في درجات حرارة تصل إلى 45 درجة مئوية. حلول متكاملة متكاملة لفحص البناء والتحكم في الغبار من خلال محطات متنقلة مثبتة على المسار. تدعم سعة خزان الوقود عملية التحميل الكامل المستمرة لأكثر من 12 ساعة.

اتصل بـ Zhongyu Dingli على الفور للحصول على إرشادات الاختيار وعروض الأسعار لمحطات الفحص المائلة المتنقلة المتعقبة.
