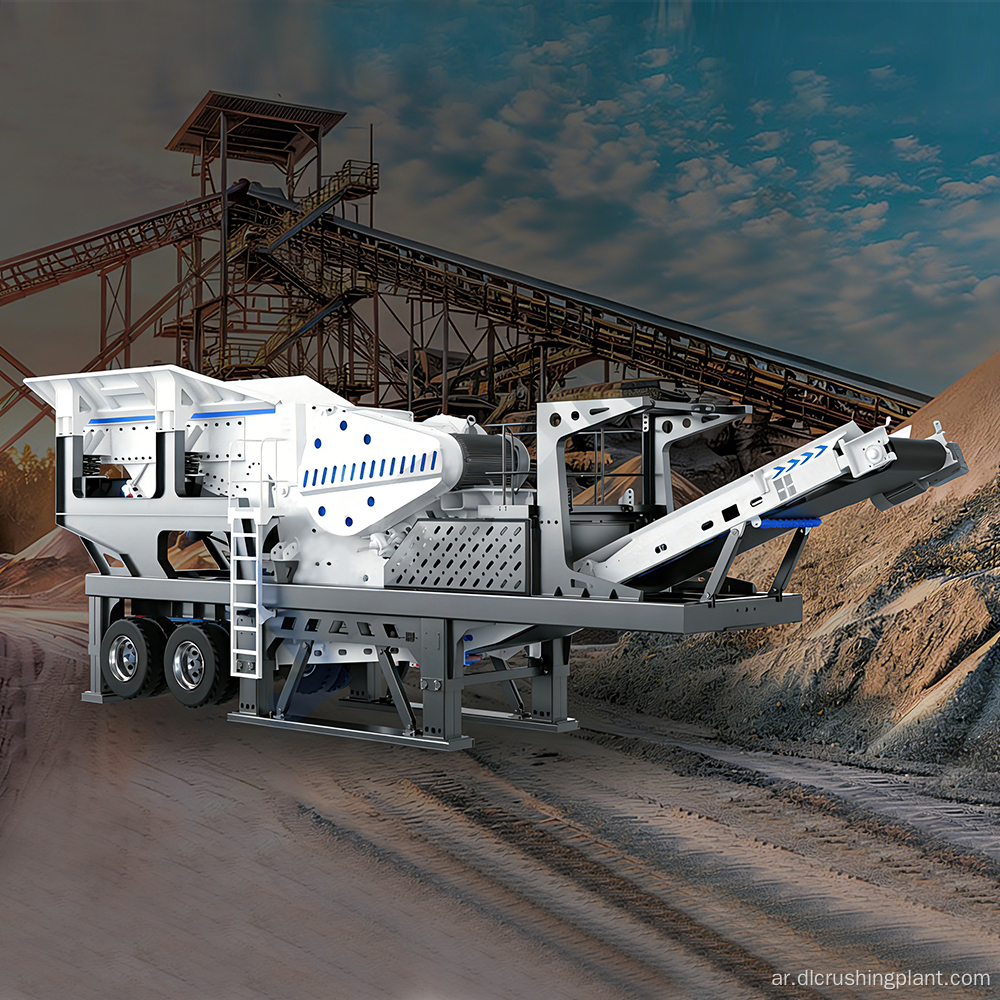

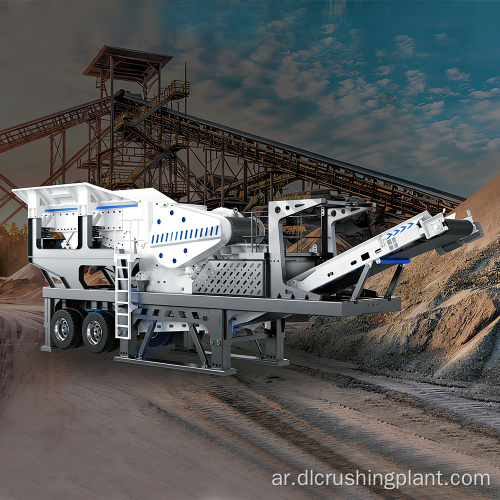

حل محطة التكسير الأولية المتنقلة لمواقع المحاجر التسليم في الخارج لمحطة تكسير أولية متنقلة كاملة

مشروع EPC للتكسير الأولي للفحم ومخلفات البناء في الموقع

نظرة عامة على مشروع الهاتف المحمول K-Series

تم تجهيز محطة التكسير الأولية المتنقلة من سلسلة K بتقنية الكسارة الفكية Sandvik. وهو يقدم اثني عشر نموذجًا قابلاً للتكوين، مع قدرة معالجة قصوى تبلغ 650 طنًا متريًا في الساعة وفتحة تغذية قصوى تبلغ 1,120 × 1,200 ملم، قادرة على معالجة قطع كبيرة من الخام الخام بشكل مباشر. الوحدة مناسبة لمجموعة واسعة من التطبيقات، بما في ذلك التكسير الأولي في المناجم والمحاجر، وسحق الفحم الخام في الموقع في مناجم الفحم، ومعالجة مخلفات البناء إلى مجاميع مُعاد تدويرها. يتيح هيكلها السفلي المجنزر إمكانية التنقل على جميع التضاريس، كما أن التكسير في الموقع عند مصدر المواد يقلل من تكاليف النقل المكلفة.

التحديات الرئيسية: تتطلب محطات التكسير الأولية الثابتة شاحنات لنقل المواد الخام من حفر المناجم أو المحاجر إلى موقع التكسير، حيث تمثل تكاليف النقل أكثر من 30% من نفقات التشغيل؛ يتطلب استبدال لوحة الفك الثابتة في الكسارات الفكية التقليدية تفكيك الماكينة بأكملها باستخدام رافعة، مما يؤدي إلى فترة توقف طويلة تؤثر على العرض؛ ويقيد مدخل التغذية الفردي مرونة تخطيط خط الإنتاج ويخلق اختناقات محتملة في تدفق المواد؛ ولا تستطيع المناجم الصغيرة والمتوسطة الحجم والمشاريع الهندسية المؤقتة تحمل تكاليف الاستثمار في الهندسة المدنية اللازمة للخطوط الثابتة.

أبرز الحلول: توفر تقنية الكسارة الفكية من Sandvik توازنًا محسنًا بين قوة التكسير العالية والاستهلاك المنخفض للطاقة، وتتميز بهيكل مدمج ونظام تغذية فعال. تقوم وحدة التغذية الشريطية المخصصة بغربلة المواد الدقيقة مسبقًا قبل دخولها إلى الكسارة؛ تم تحسين تباعد القضبان بناءً على خصائص المواد، مما يزيد من كفاءة الغربلة المسبقة بنسبة 15 بالمائة مقارنة بوحدات التغذية التقليدية، وبالتالي تقليل كمية النفايات التي تدخل الكسارة وزيادة القدرة الإنتاجية الفعالة. تدعم لوحة الفك الثابتة الاستبدال الجانبي، مما يلغي الحاجة إلى رفع أو تفكيك الوحدة الرئيسية؛ يمكن لمشغل واحد إكمال عملية الاستبدال خلال ساعتين، مما يقلل وقت التوقف عن الصيانة بنسبة 40 بالمائة مقارنة بالكسارات الفكية التقليدية. تتحكم آلية فتح التفريغ سريعة الضبط بدقة في حجم جسيمات الإخراج لتلبية متطلبات الركام الخشن ذي المواصفات المختلفة. يدعم تصميم التحميل متعدد المواضع الأوضاع المزدوجة — التغذية بالمحمل الأمامي والتغذية الثانوية الجانبية — مما يتيح التكامل السلس في خطوط إنتاج الرمل والحصى والتخلص من اختناقات تدفق المواد. يغطي اثنا عشر نموذجًا مجموعة من أحجام التغذية ومتطلبات الطاقة الإنتاجية، مما يسمح بالمطابقة الدقيقة لظروف المشروع.

تدفق العمليات المتنقلة من سلسلة K

يقوم اللودر بتغذية قطع كبيرة من الخام الخام إلى القادوس من الأمام أو الجانب. تقوم وحدة التغذية الشريطية بغربلة المواد الدقيقة مسبقًا وتغذيتها بشكل موحد في الكسارة الفكية Sandvik. داخل غرفة التكسير، يتم ضغط المواد بقوة وتقسيمها بواسطة الفكين المتحرك والثابت حتى تصل إلى حجم الجسيمات المحدد عند فتحة التفريغ، وبعد ذلك يتم تفريغها. يتم تفريغ الركام الخشن المسحوق عبر الحزام الناقل الرئيسي. يمكن تركيب فاصل مغناطيسي اختياري لإزالة الشوائب الحديدية. يتم التحكم في المصنع بأكمله عن طريق نظام تحكم إلكتروني مثبت على السيارة، ويتيح الهيكل السفلي المجنزرة الهيدروليكي الحركة التي يتم التحكم فيها عن بعد لإعادة التموضع بشكل مستقل داخل موقع العمل. عندما تتآكل لوحة الفك الثابت، تتم إزالتها واستبدالها من الجانب، مما يسمح باستئناف الإنتاج خلال ساعتين. أثناء نقل الموقع، يصعد الهيكل السفلي المجنزر إلى مقطورة مسطحة من تلقاء نفسه، مما يلغي الحاجة إلى رافعة أثناء التفكيك والتجميع.

خدمات EPC المتنقلة من سلسلة K

يتضمن حل التصميم اختبار صلابة وحجم الجسيمات للمواد الواردة، واختيار نموذج الكسارة الفكية Sandvik المناسب، والتصميم المخصص لتباعد القضبان، والتخطيط اللوجستي للموقع، وحسابات العائد على الاستثمار. يغطي تصنيع المعدات البحث الداخلي والتطوير وإنتاج المكونات الأساسية - مثل الكسارة الفكية المصممة هندسيًا بواسطة Sandvik، ووحدة التغذية الشريطية، والهيكل السفلي المجنزر، والناقل الرئيسي، والفاصل المغناطيسي، ونظام التحكم الكهربائي الموجود على متن الطائرة - بالإضافة إلى تكاملها مع تقنية Sandvik للتسليم. يتم تنفيذ التركيب والتشغيل من قبل المهندسين في الموقع، الذين يكملون اختبار حركة المسار، واختبار عدم التحميل لوحدة واحدة، وتشغيل مناولة المواد حتى يتم استيفاء القدرة الإنتاجية الكاملة ومعايير الأداء، مع تشغيل الوحدة في غضون 24 ساعة من التسليم. تتضمن إدارة العمليات والصيانة التشخيص عن بعد، والتدريب في الموقع، وإدارة عمر لوحة الفك، وعمليات الفحص المنتظمة.

دراسة حالة لمشروع K-Series للهواتف المحمولة

مشروع التكسير الأولي المتنقل في محجر في مقاطعة غوتنغ، جنوب أفريقيا

قام أحد الموردين الرئيسيين لمواد البناء الواقع في ضواحي جوهانسبرغ في مقاطعة غوتنغ بجنوب أفريقيا بنشر محطة تكسير أولية متنقلة من سلسلة K في محجر جرانيت لتغذية كسارة مخروطية ثانوية، مما ينتج أكثر من 4000 طن متري من الركام الخشن يوميًا. كانت محطة التكسير الأولية الثابتة الأصلية تقع على بعد حوالي خمسة كيلومترات من وجه المحجر، مما أدى إلى ارتفاع تكاليف النقل بالشاحنات لمسافات قصيرة بشكل مستمر. يتم توجيه المصنع المتنقل مباشرة إلى سطح المحجر، ويتم نقل المواد بواسطة الحزام إلى الكسارة الثانوية بعد التكسير الأولي. وهذا يلغي تكاليف النقل القصير ويقلل تكاليف التشغيل الإجمالية بنسبة 30 بالمائة مقارنة بالخط الثابت. لقد عملت الكسارة الفكية Sandvik بشكل مستمر لأكثر من 8000 ساعة؛ يسمح تصميم استبدال لوحة الفك ذات الوصول الجانبي باستبدال واحد خلال 1.5 ساعة فقط، مما يقلل من وقت التوقف عن الصيانة السنوية بنسبة تزيد عن 40 بالمائة.

تعليقات العملاء: "لقد أحدثت الكسارة الفكية Sandvik على المسارات تحولًا في عملية المحاجر لدينا. نحن ننقلها مع تقدم واجهة المحجر - لا مزيد من نقل الشاحنات إلى مصنع ثابت. يستغرق استبدال لوحة الفك ذات الوصول الجانبي أقل من ساعتين بدلاً من نوبة عمل كاملة. انخفضت تكاليف التشغيل لدينا بنسبة 30 بالمائة، وأصبح وقت التشغيل هو الأفضل على الإطلاق."

الأسئلة الشائعة حول K-Series للهواتف المحمولة

كيف أختار النموذج المناسب من بين الخيارات الاثني عشر المتاحة لمشروعي؟

يمكنك تضييق الخيارات بناءً على ثلاث معلمات: الحد الأقصى لحجم التغذية، والقدرة الإنتاجية المطلوبة، وصلابة المواد الخام. تتراوح فتحات التغذية لدينا من الأحجام الصغيرة والمتوسطة حتى 1120 × 1200 ملم. يقدم مهندسونا خدمات مجانية لاختيار النموذج لضمان أفضل تطابق بين النموذج وظروف التشغيل الخاصة بك. حلول التكسير الأولية المخصصة في الموقع للكسارات الفكية المتنقلة في المناجم والمحاجر.

هل يوفر فحص الشريط نفس النتائج لمواد مختلفة؟

تم تصميم المسافات بين القضبان خصيصًا بناءً على محتوى المادة الطينية ونسبة الجزيئات الدقيقة. ويكون تأثير الغربلة المسبقة أكثر أهمية في تطبيقات تعدين الحجر الجيري والفحم التي تحتوي على نسبة عالية من الطين والجسيمات الدقيقة، حيث يمكن زيادة القدرة الفعالة بأكثر من 15 بالمائة. في تطبيقات الصخور الصلبة النظيفة، يكون التأثير معتدلًا نسبيًا، لكنه لا يزال يفصل حطام الانفجار لتقليل الحمل غير الضروري على الكسارة الفكية. تسليم تسليم المفتاح لخطوط إنتاج التكسير الأولية في الموقع مع محطات التكسير المتنقلة المثبتة على الزاحف.

هل يتطلب الاستبدال الجانبي للوحة الفك الثابتة أدوات خاصة؟

لا، يمكن إجراء الاستبدال الجانبي للوحة الفك الثابتة باستخدام مفاتيح ربط قياسية وقضبان رفع. ويمكن إكمال العملية بواسطة شخص أو شخصين خلال ساعتين، دون الحاجة إلى رافعة أو أدوات متخصصة. يتم استبدال لوحة الفك المتحركة بالطريقة التقليدية، مما يؤدي إلى تحسن كبير في كفاءة الصيانة الإجمالية مقارنة بالكسارات الفكية التقليدية.

كيف تعمل المحطة المتنقلة في تطبيقات الفحم ومخلفات البناء؟

توفر السلسلة K تكوينات مخصصة لاستخراج الفحم وتطبيقات نفايات البناء. يتميز إصدار تعدين الفحم بأنظمة كهربائية معززة مقاومة للانفجار وأنظمة إخماد الغبار، بينما يوفر إصدار مخلفات البناء مزيلات حديد اختيارية ومنافذ تفريغ حديد التسليح. حلول متكاملة للمعدات في محطة واحدة للتكسير الأولي المحمول في المحاجر، مناجم الفحم ومعالجة نفايات البناء، تُظهر كسارات Sandvik الفكية قدرة ممتازة على التكيف مع المواد المختلطة التي تحتوي على شوائب ومقاومة قوية لأحمال الصدمات.

اتصل بـ Zhongyu Dingli على الفور للحصول على إرشادات الاختيار وعروض الأسعار لمحطات التكسير الأولية المتنقلة من سلسلة K.
