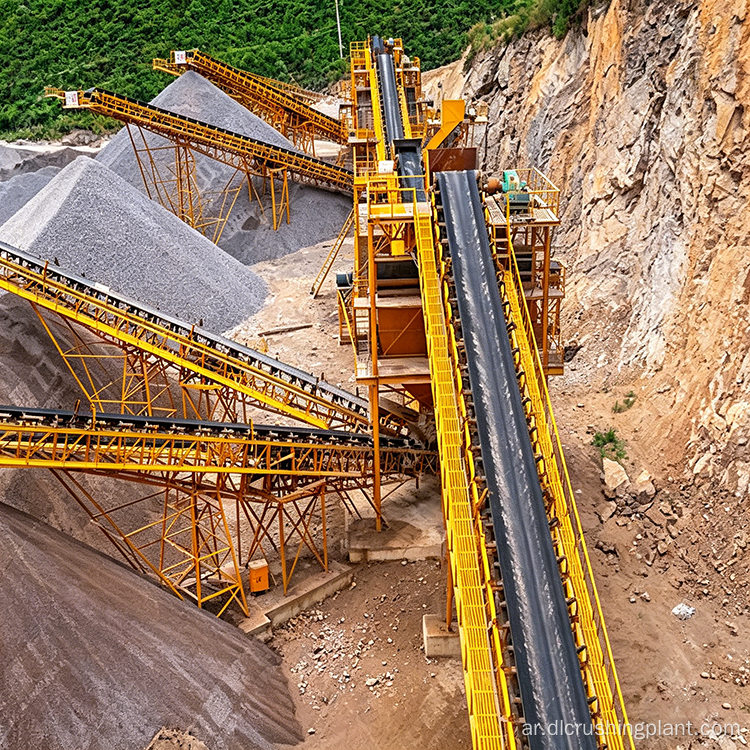

مصنع معالجة خام الحديد التكسير والطحن والفصل المغناطيسي وإعادة تدوير المياه بنسبة تزيد عن 80 بالمائة حل أخضر معتمد

معدات إثراء خام الحديد الصغيرة 200 طن يوميا خط الإنتاج التسليم السريع

نظرة عامة على المشروع

نطاق المشروع: التخصيص المرن من 200 إلى 3000 طن يوميًا، مما يشكل حلاً منهجيًا بدءًا من التعدين والسحق والطحن والفصل المغناطيسي أو التعويم ونزح المياه المركزة وإدارة المخلفات. تتوفر التكوينات للمناجم الصغيرة لمؤسسات خام الحديد الكبيرة.

سيناريوهات التطبيق: مصممة لخامات الحديد منخفضة الدرجة بمحتوى حديد من 15% إلى 40%، وتغطي الماجنتيت والهيماتيت والليمونيت وأنواع الخام الأخرى. يخدم عمال مناجم خام الحديد العالميين، حيث يتم توفير مركز الحديد المنتج مباشرة لمصانع الصلب.

نقاط الألم الأساسية: الصهر المباشر لخام الحديد منخفض الدرجة غير اقتصادي ويتطلب الترقية إلى محتوى حديد يزيد عن 60% للحصول على قيمة سوقية. يتمتع الهيماتيت بمغناطيسية ضعيفة، ولا يمكن لعملية فصل مغناطيسي واحدة أن تحقق معدلات استرداد مرضية. تستهلك معالجة المعادن كميات كبيرة من المياه، مما يجعل بناء المحطات أمرًا صعبًا في المناطق التي تعاني من شح المياه. لوائح انبعاث الغبار صارمة.

أبرز الحلول: معدل استرداد المغنتيت من 85% إلى 92%، ومعدل استرداد الهيماتيت من 75% إلى 85%، ودرجة التركيز من 60% إلى 68%، بما يتوافق مع معايير مصانع الصلب. توفر تقنية الفصل المغناطيسي المتقدمة ما بين 15% إلى 22% من الكهرباء. يعمل نظام التحكم الآلي PLC على تحسين الكفاءة التشغيلية بنسبة 30%. تستخدم الأجزاء القابلة للتآكل الفولاذ Mn18Cr2 وMn22، مما يزيد من عمر الخدمة بنسبة 25% إلى 40%. يحقق التكديس الجاف للمخلفات مع خطوط أنابيب المياه الراجعة معدل إعادة تدوير المياه بنسبة تزيد عن 80%. تحقق مرشحات الأكياس بالإضافة إلى أجهزة التنظيف الرطبة في إزالة الغبار على مرحلتين معدل إزالة PM2.5 أعلى من 99%. الخط بأكمله حاصل على شهادات CE، ISO9001، وISO14001. مدة التسليم هي من 30 إلى 60 يومًا للخطوط الصغيرة ومن 70 إلى 100 يومًا للخطوط الكبيرة.

تدفق العملية

يدخل تشغيل خام المنجم إلى قسم التكسير من موقع التعدين، حيث يتحكم التكسير على مرحلتين مع فحص الدائرة المغلقة في حجم التغذية للمطحنة، مما يضع الأساس لمزيد من التكسير وطحن أقل. في قسم الطحن، تعمل المطحنة الكروية المزودة بمعدات التصنيف في دائرة مغلقة لتحقيق الدقة المطلوبة للفصل المغناطيسي أو التعويم. يتم تخصيص قسم الفصل وفقًا لخصائص الخام: يتبع الماجنتيت عملية فصل مغناطيسي دائم مع التخلص من المخلفات المغناطيسية منخفضة الكثافة والتنظيف متعدد المراحل؛ يستخدم الهيماتيت والليمونيت، مع مغناطيسية ضعيفة، فصلًا مغناطيسيًا عالي الكثافة عالي التدرج، مع إضافة التعويم أو التعويم العكسي حسب الحاجة لترقية الدرجة. يدخل الملاط المركز في عملية التسميك والترشيح لنزح المياه. بعد استيفاء محتوى الرطوبة للمتطلبات، يتم تخزين تركيز الحديد للنقل. يتم ترشيح المخلفات من خلال نظام التكديس الجاف، مع تخزين الخبث الجاف. يتم إرجاع المياه العائدة عبر الأنابيب إلى خزان المياه المرتفع لإعادة تدويرها. يتم تكوين الأنظمة المساعدة وفقًا لظروف منطقة التعدين: أحزمة مثبطات اللهب للناقلات في المناطق ذات درجات الحرارة المرتفعة، ومحولات تتكيف مع الفولتية 380 فولت، و660 فولت، و1140 فولت، ومجمعات الغبار المثبتة في جميع نقاط التكسير والغربلة والنقل.

نطاق خدمة EPC

تصميم المخطط: يتم إجراء اختبارات إثراء الخام لتحديد دقة الطحن وعملية الفصل. يتم تكوين نماذج المعدات وفقًا للسعة المستهدفة، مع توفير رسومات التخطيط العامة وتقديرات الاستثمار وجداول التسليم. مرحلة تصميم المخطط مجانية.

تصنيع المعدات: يتم تصنيع جميع معدات التكسير والطحن والفصل المغناطيسي والتعويم ونزح المياه والتكديس الجاف للمخلفات وإمدادات الطاقة وجمع الغبار والأنظمة المساعدة ذاتيًا. تستخدم أجزاء التآكل مواد فولاذية منغنيز. يتم اختبار كل آلة بالمواد قبل التسليم.

التركيب والتشغيل: تقوم فرق التركيب بأعمال البناء في الموقع، وتكون مسؤولة عن اختبار الآلة الفردية وتشغيل النظام. يتم ضبط شدة مجال الفاصل المغناطيسي ودقة الطحن وفقًا لعينات الخام. ويتم إنتاج المركز المؤهل قبل التسليم، مع التدريب المتزامن للمشغلين وأفراد الصيانة.

تكليف التشغيل والصيانة: يتم توفير أجزاء التآكل القياسية على المدى الطويل. يدعم نظام PLC المراقبة عن بعد والإنذار المبكر بالأخطاء. يقوم المهندسون بزيارات منتظمة ويساعدون في تحسين معلمات الفصل عندما تتقلب خصائص الخام.

بيانات حالة المشروع

حالة المشروع: مشروع لمعالجة خام الحديد في مقاطعة كيب الشمالية بجنوب أفريقيا. الخام هو الهيماتيت مع ما يقرب من 40٪ من محتوى الحديد. يطلب العميل تركيز حديد عالي الجودة لتوريد مصانع الصلب. تم إنشاء خط إنتاج جديد بسعة 1500 طن يوميًا، وذلك باستخدام عملية مشتركة للفصل المغناطيسي عالي الكثافة والتعويم العكسي، مع أنظمة تكديس المخلفات الجافة وأنظمة إعادة المياه.

بيانات السعة: تشغيل مستقر عند 1500 طن في اليوم. درجة تركيز الحديد 64%. معدل الاسترداد حوالي 80٪. نسبة إعادة تدوير المياه تتجاوز 80%. انبعاثات الغبار تلبي المعايير. كانت مهلة التسليم 90 يومًا.

تعليقات العملاء: "لقد قام الخط بترقية خام الهيماتيت الخاص بنا من حوالي 40 بالمائة من الحديد إلى 64 بالمائة من التركيز الذي يلبي متطلبات مصانع الصلب. ويعمل نظام إعادة تدوير المياه بشكل جيد وتم التسليم في الموعد المحدد."

التعليمات

س: ما هو أقل محتوى حديد يمكن لمعداتك معالجته؟

ج: تتوفر العمليات الناضجة للخامات منخفضة الدرجة التي يتراوح محتوى الحديد فيها من 15% إلى 40%. تم تصميم المغنتيت والهيماتيت والليمونيت بتدفقات عملية منفصلة. يرجى إرسال عينات الخام للاختبار أولاً، وسيتم تحديد الخطة بناءً على البيانات.

س: ما هو معدل الاسترداد ودرجة التركيز التي يمكن تحقيقها؟

ج: معدل استرداد المغنتيت هو 85% إلى 92%، ومعدل استرداد الهيماتيت هو 75% إلى 85%، ودرجة التركيز هي 60% إلى 68%، مما يلبي معايير شراء مصانع الصلب. نتائج محددة تخضع لنتائج الاختبار.

س: ما هو نطاق القدرة ومهلة التسليم؟

ج: مخصصة من 200 إلى 3000 طن يوميا. يتم تسليم الخطوط الصغيرة خلال 30 إلى 60 يومًا، والخطوط الكبيرة خلال 70 إلى 100 يوم، مع تسليم كامل للخط جاهزًا.

س: الهيماتيت ذو مغناطيسية ضعيفة. كيف يتم ضمان أداء الفصل؟

ج: يتبع الهيماتيت الفصل المغناطيسي عالي الكثافة والتدرج، مع إضافة التعويم العكسي حسب الحاجة لتحسين الدرجة. تم تصميم العملية على مراحل وفقًا لخصائص انتشار الخام، وليس مجرد نسخ عمليات المغنتيت.

س: هل يمكن بناء النباتات في المناطق الشحيحة بالمياه؟

ج: إن التجميع الجاف للمخلفات مع خطوط أنابيب المياه الراجعة يحقق معدل إعادة تدوير المياه بنسبة تزيد عن 80%، مع انخفاض نسبة المياه العذبة. تتوفر تكوينات توفير المياه لمناطق التعدين القاحلة.

س: هل يمكن للغبار والمعايير البيئية اجتياز التفتيش؟

ج: تحقق مرشحات الأكياس بالإضافة إلى أجهزة غسل الغاز الرطبة في تكوين مرحلتين معدل إزالة PM2.5 أعلى من 99%. يؤدي تكديس المخلفات الجاف إلى التخلص من برك المخلفات الرطبة، مما يضمن قبول التقييم البيئي.

احصل على الحل المجاني واعرض سعرًا الآن

تقديم عينات الخام ومتطلبات القدرة. وتقدم اختبارات إثراء مجانية وتصميم العملية. يتم توفير تسليم المفتاح الكامل للخط. مرحبا بكم في زيارة المصنع للتفتيش والمناقشة.
