حل EPC لمحطة تكسير معيارية متعددة السيناريوهات في منجم للنحاس لضمان إنتاج مستقر وتحسين الكفاءة

تم تصميم هذا الحل للتكسير الخشن والمتوسط ​​للخام الخام في مناجم النحاس، ويغطي مجموعة متنوعة من أنواع الخام بما في ذلك خام النحاس النقي والخام المختلط وخام المنتجات الثانوية. من خلال معالجة نقاط الضعف الرئيسية مثل تكوينات خط الإنتاج التقليدية غير المرنة، وانسداد الشاشات المتكرر، وضعف الاستقرار في البيئات عالية الرطوبة، ودورات التثبيت الطويلة، فإنه يوفر خط إنتاج معياري سريع التركيب يتكون من كسارة فكية PE، وكسارة تصادمية PF، وشاشة اهتزازية ذكية 3YK1860. تشمل الميزات الرئيسية للحل ما يلي: 3 وحدات أساسية و3 وحدات مساعدة تدعم أكثر من 10 مجموعات من التطبيقات؛ واجهات قياسية سريعة التوصيل تتيح التكامل بين الكسارة الفكية والكسارة التصادمية في غضون ساعة واحدة؛ ألواح الفك المصنوعة من سبائك Cr28 والمطارق المعالجة بالتصلب المائي ZGMn13 التي تزيد من مقاومة التآكل بنسبة 60% وتطيل عمر الخدمة الإجمالي إلى 10000 ساعة؛ وآلية هيدروليكية سريعة التحرير لاستبدال البطانات ورؤوس المطرقة في غضون 40 دقيقة؛ فحص السعة التكيفية بالذكاء الاصطناعي يحقق منتجًا يزيد عن 99%؛ وشاشات البولي يوريثين المضادة للانسداد التي يسهل استبدالها وقابلة للتكيف مع أحجام الجسيمات التي تتراوح من 5 إلى 40 ملم.

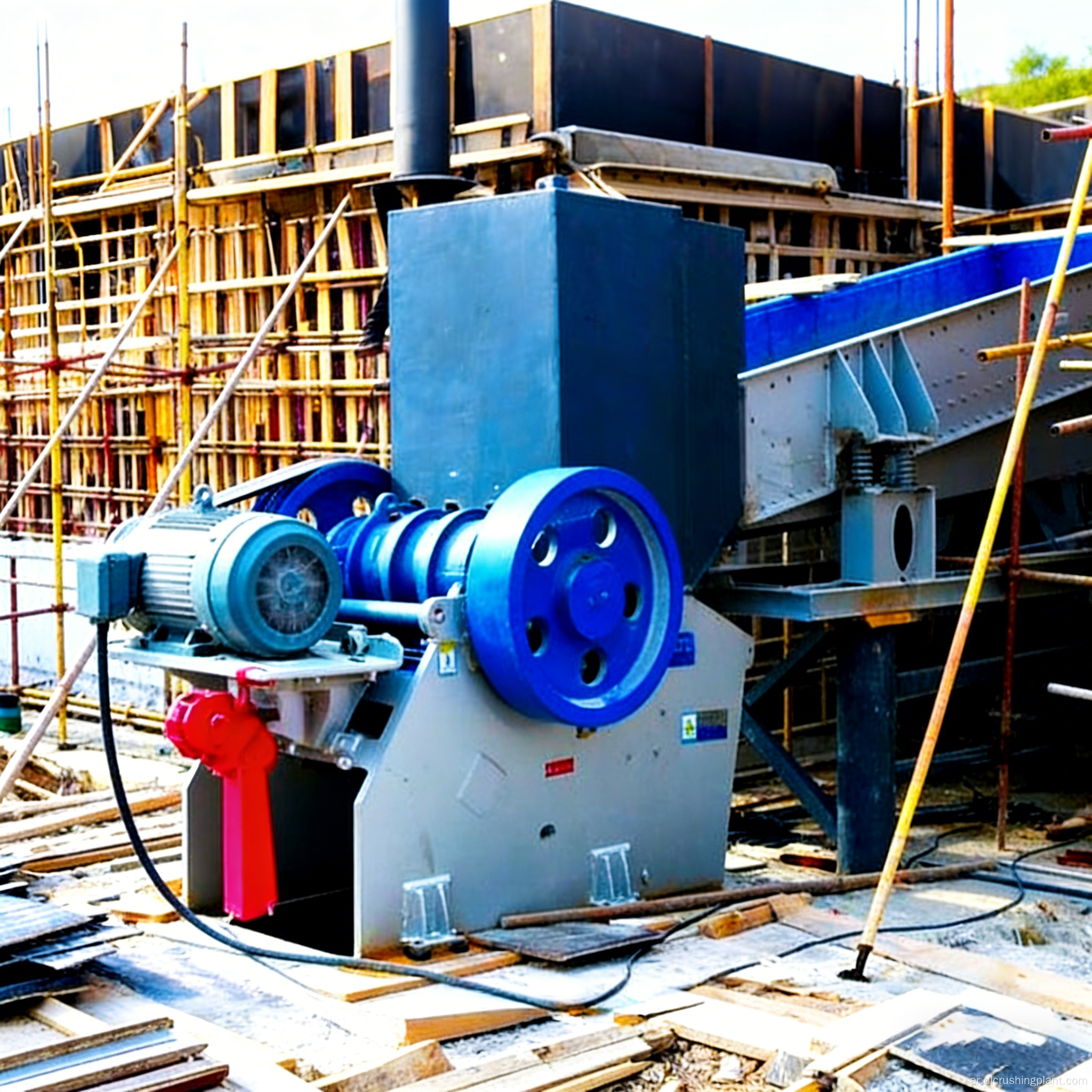

يتم تغذية خام النحاس عبر وحدة التغذية الاهتزازية إلى الكسارة الفكية ذات الحجرة العميقة PE-600×900 للتكسير الأولي، مع الحد الأقصى لحجم التغذية 450 مم ونسبة التكسير 1:8؛ بعد التكسير الأولي، يتم نقل المواد عبر الحزام إلى الكسارة التصادمية ثلاثية الحجرة PF-1210 للتكسير الثانوي والثالث. تضمن نسبة التكسير الشاملة البالغة 1:30 معدل تحرير معدن النحاس بنسبة تزيد عن 96%؛ تقوم الغربال الاهتزازي الدائري 3YK1860 بسعة التكيف AI (5-12 مم) بإجراء التصنيف، مع انتقال الجسيمات المؤهلة إلى عمليات الطحن والتعويم اللاحقة، بينما يتم إرجاع المواد كبيرة الحجم إلى الكسارة التصادمية لإعادة تدويرها. في البيئات الرطبة والحارة، يمر الخام من خلال شاشة مضادة للانسداد من مادة البولي يوريثين مع محلول سريع التغيير، مما يحافظ على معدل الانسداد أقل من 0.2%. يسمح هيكل التوصيل السريع المعياري لخط الإنتاج بالتركيب في الموقع والتشغيل الفوري في المنجم؛ يصل وزن الوحدات الفردية إلى 22 طنًا متريًا، مما يجعلها مناسبة للنقل في المناطق الجبلية.

تصميم الحل - تحليل مؤشر عمل تكسير الخام واختبارات تحرير المعادن؛ توفير حلول مجمعة معيارية لسيناريوهات متعددة ورسوم تخطيطية ثلاثية الأبعاد. تصنيع المعدات - التجميع المسبق للوحدات والاختبار المتكامل في المصنع؛ يتم إجراء اختبار صلابة الأجزاء الأساسية المقاومة للتآكل دفعةً بعد دفعة؛ الشحن كوحدة كاملة. واجهات التوصيل السريع القياسية للتركيب والتشغيل؛ الانتهاء من تجميع القسم الأساسي المكون من ثلاث وحدات خلال يوم واحد؛ التشغيل التجريبي المتكامل للخط بأكمله خلال 48 ساعة. إدارة العمليات والصيانة - تدريب المشغلين + التدريب العملي على الصيانة اليومية؛ ضمان لمدة عام على المعدات الأساسية؛ العرض العالمي للأجزاء المقاومة للتآكل Cr28/ZGMn13؛ الدعم عن بعد + عمليات التفتيش المنتظمة.

خط تكسير منجم النحاس مينيرا بامبا فيردي في منطقة أريكويبا، بيرو (10 أشهر من التشغيل). ويقع المنجم على ارتفاع 3200 متر؛ مادة التغذية عبارة عن خام كبريتيد النحاس المختلط بمحتوى نحاس بنسبة 1.2%، وتختلف الرطوبة بشكل كبير مع المواسم. يتكون خط الإنتاج المعياري من كسارة فكية PE، كسارة تصادمية PF، ووحدة غربلة ذكية 3YK، مع قدرة تصميمية تبلغ 150 طنًا في الساعة وقدرة تشغيل مستقرة فعلية تبلغ 160-175 طنًا في الساعة. منذ بدء التشغيل، كان معدل تحرير معدن النحاس المقاس 97.2%، ومعدل نجاح الفحص 99.3%، ومعدل انسداد شبكة شاشة البولي يوريثين خلال مواسم الرطوبة العالية هو 0.15% فقط. استغرقت فترة التثبيت (بما في ذلك النقل) 8 أيام فقط، وقد حظيت كفاءة النشر المعياري بإشادة كبيرة من قبل إدارة المنجم. تعليقات العملاء: "لقد عالج الحل المعياري الخاص بـ Zhongyu Dingli احتياجات النشر المرنة لمنجمنا بشكل مثالي. تعمل المعدات بشكل مستقر ومستمر في بيئة قاسية ذات ارتفاعات عالية ورطوبة عالية، مع تجاوز عمر جزء التآكل التوقعات بنسبة 30٪ على الأقل، والتكلفة الإجمالية للملكية أقل بكثير من تكلفة الحلول المماثلة. "

س: هل يمكن لخط الإنتاج أن يتكيف مع أنواع مختلفة من خام النحاس؟

ج: يسمح الهيكل المكون من ثلاث حجرات للكسارة التصادمية PF بتعديل حجم جسيمات التفريغ، بينما تتكيف سعة الفحص بالذكاء الاصطناعي تلقائيًا. يمكن للمجموعات المعيارية التعامل مع خام النحاس النقي، والخام المختلط، وخام المنتجات الثانوية، مع الحفاظ على معدل تحرير المعادن باستمرار بنسبة تزيد عن 96%.

س: هل سيؤدي فحص الخام عالي الرطوبة إلى الانسداد؟

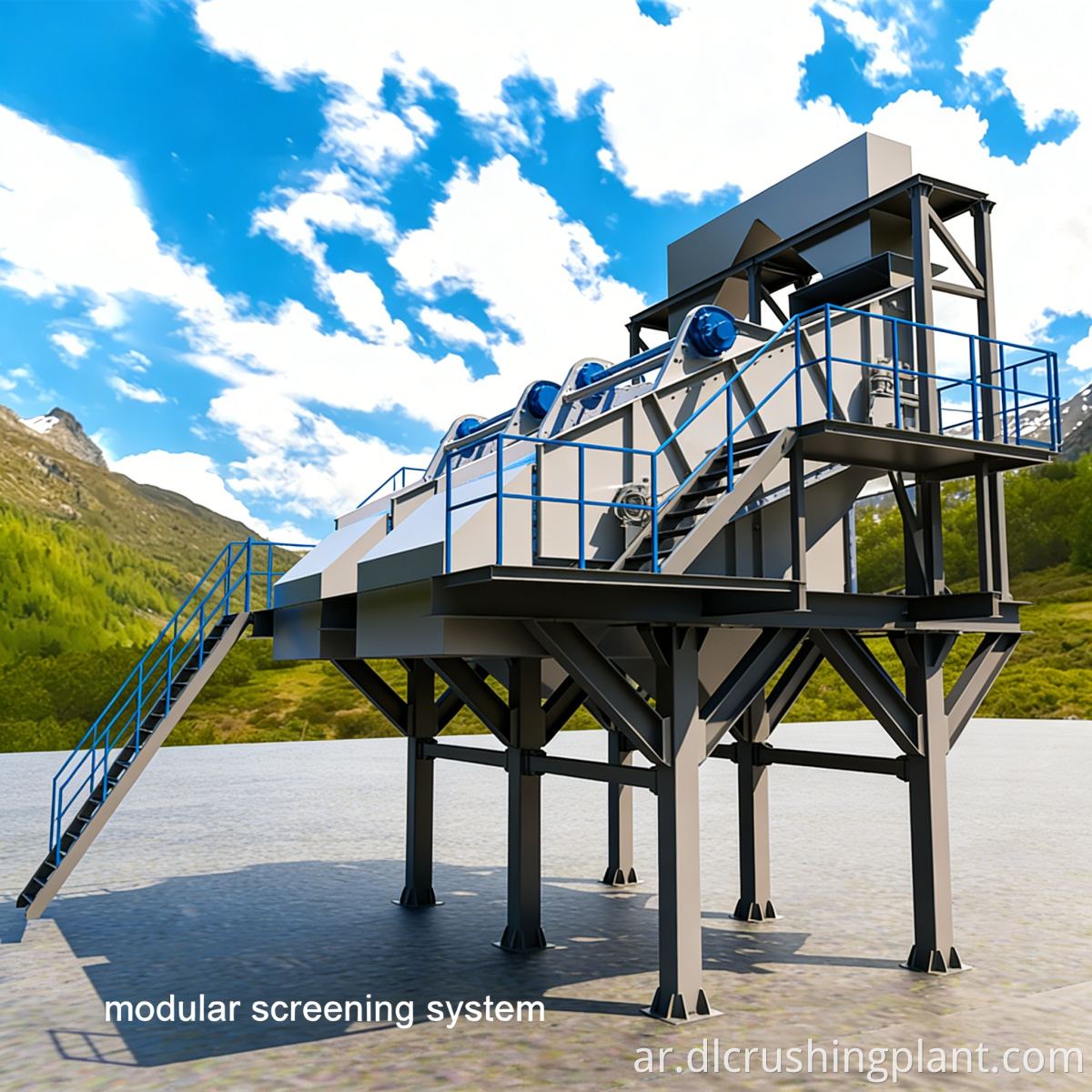

ج: تم اختبار شاشات البولي يوريثين المضادة للانسداد المقترنة بنظام التنظيف التلقائي لتحقيق معدل انسداد أقل من 0.2% لخام النحاس عالي الرطوبة، مع الحفاظ على كفاءة غربلة تزيد عن 95%. تتميز الشاشات بتصميم سريع التغيير مع أحجام شبكية متعددة متاحة من 5 إلى 40 ملم.

س: كم من الوقت يستغرق استبدال الأجزاء البالية؟

ج: تتيح آلية التحرير السريع الهيدروليكية الصيانة السريعة؛ يمكن إكمال استبدال بطانات الكسارة الفكية أو مطارق الكسارة التصادمية في غضون 40 دقيقة لكل وحدة، مما يقلل بشكل كبير من وقت التوقف غير المخطط له.

س: هل النقل والتركيب مناسب؟

ج: يمكن تفكيك كل وحدة بشكل مستقل، بوزن أقصى يبلغ 22 طنًا متريًا، بما يتوافق مع معايير النقل لمناطق التعدين الجبلية والنائية؛ تتيح واجهات الاتصال السريع اقتران الكسارة الفكية بالكسارة الصدمية في غضون ساعة واحدة وإضافة وحدات الغربلة أو إزالتها في غضون 40 دقيقة.

س: ما هو العمر الافتراضي للأجزاء البالية، وكيف يتم التعامل مع توريد قطع الغيار؟

ج: توفر الألواح الفكية المصنوعة من سبائك Cr28 عالية الكروم جنبًا إلى جنب مع المطارق الصدمية المعالجة بالتصلب المائي ZGMn13 عمر خدمة مشترك يصل إلى 10000 ساعة، مع مقاومة تآكل أعلى بنسبة 60% من المواد التقليدية؛ يتم شحن قطع الغيار خلال 48 ساعة من مخزوننا العالمي.

احصل على حل تكسير خام النحاس المعياري وتحليل تحرير المعادن - انقر للاستفسار
