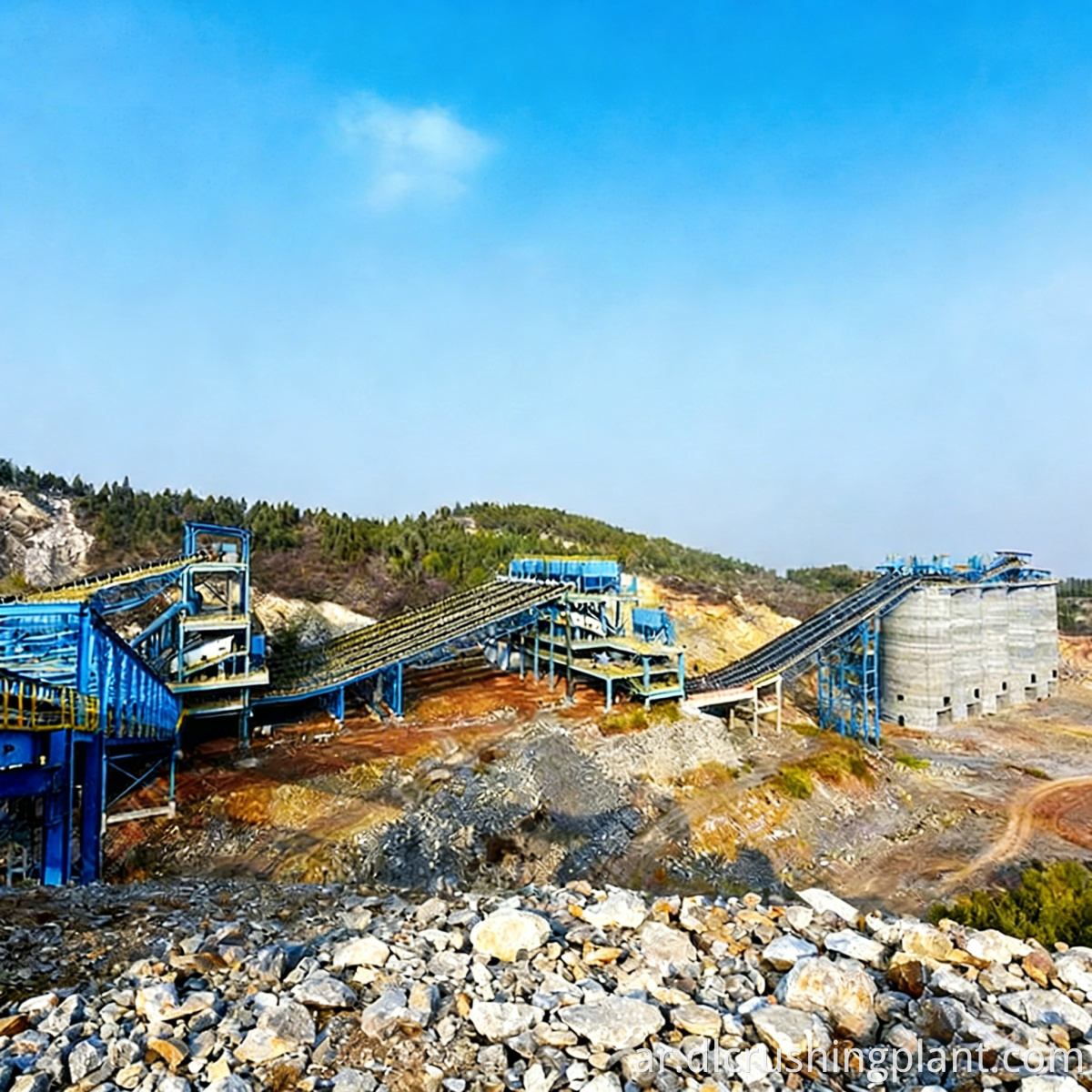

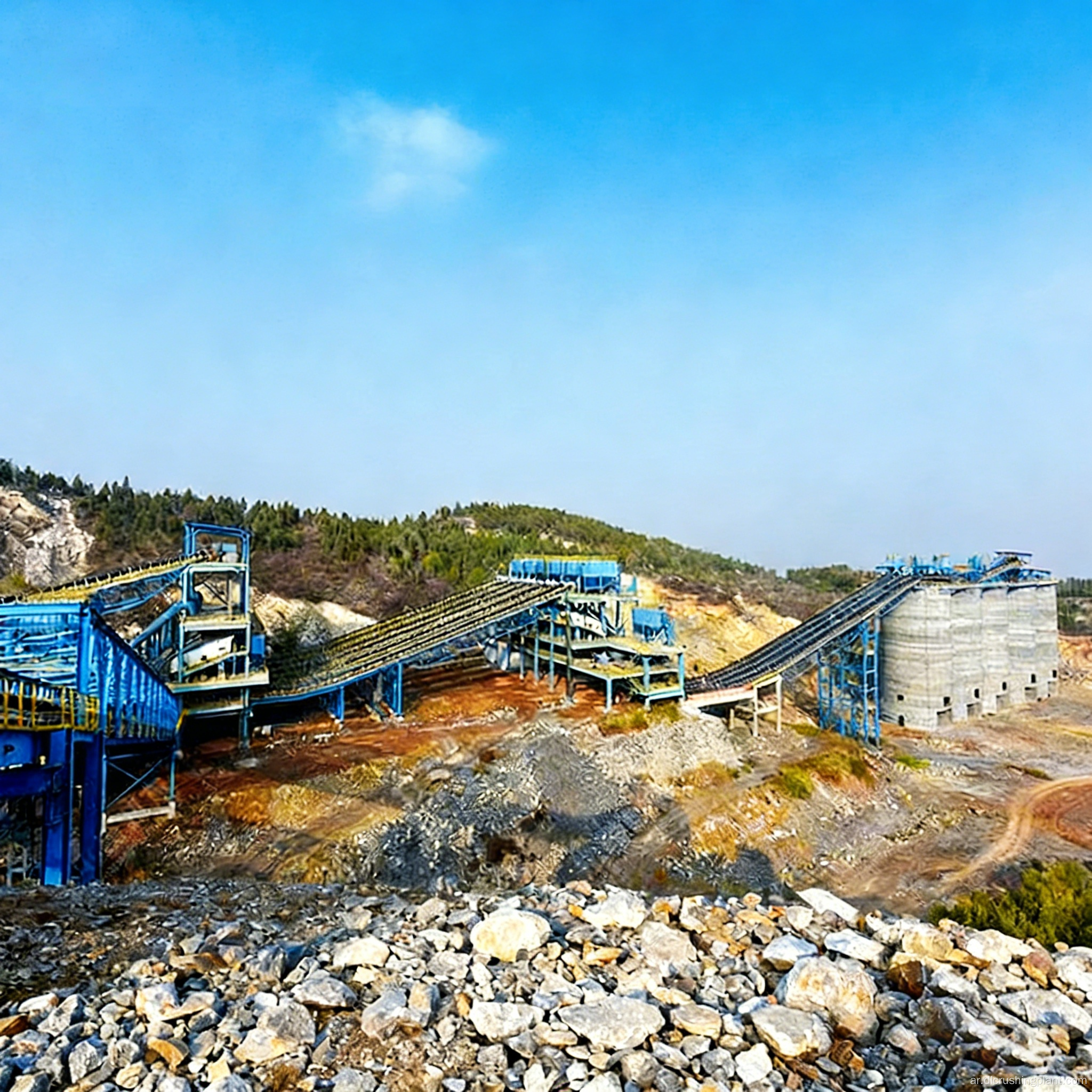

مشروع جاهز لتكسير خام النحاس عالي الصلابة بوحدات مدمجة مسبقًا والتسليم مرة واحدة

خط الإنتاج هذا عبارة عن محطة تكسير معيارية مصممة خصيصًا لخام كبريتيد النحاس (صلابة موس 6-8، مع محتوى عالي من الطين وسهولة التنحيف). تتميز بتكامل مسبق في المصنع بنسبة 95%، ويتم تكثيف الوظائف الأساسية (الكسارة الفكية، التكسير الأولي، والكسارة المخروطية، والتكسير الثانوي، والغربلة، وجمع الغبار) في 3 وحدات متكاملة. يتم تركيب جميع الأنابيب والأسلاك الكهربائية مسبقًا قبل التسليم، مما يتيح التوصيل في الموقع والتشغيل خلال 48 ساعة للإنتاج الفوري. القدرة قابلة للتعديل بمرونة من 80 إلى 400 طن في الساعة، وهي مناسبة لمشاريع التعدين المؤقتة، والإنتاج في حالات الطوارئ، وعمليات تعدين خام الكبريتيد على المدى الطويل.

سيناريوهات التطبيق: التكسير التشغيلي لمناجم كبريتيد النحاس، والمعالجة المسبقة لخام أكسيد النحاس، ومعالجة الخام المرتبط بالموليبدينوم والنحاس، بالإضافة إلى سحق وغربلة الخامات المعدنية ذات الصلابة المماثلة بما في ذلك خامات الذهب والحديد.

نقاط الضعف الأساسية: أولاً، تتمتع خطوط التكسير التقليدية بدورات بناء طويلة (7-10 أيام للأعمال المدنية بالإضافة إلى التثبيت)، مما يؤخر تشغيل المناجم بشدة؛ ثانياً، غالباً ما تقع مناجم النحاس في مناطق نائية ذات ظروف سيئة في الموقع، مما يجعل بناء الأساسات الخرسانية صعباً ومكلفاً؛ ثالثًا، يكون خام كبريتيد النحاس عرضة للتنحيف، مع انخفاض كفاءة الغربلة بشكل حاد في ظل ظروف الرطوبة العالية وتعرض المعدات التقليدية للانسداد المتكرر؛ رابعا، الارتفاعات العالية، والتغيرات الكبيرة في درجات الحرارة، والتآكل الناتج عن رش الملح في مناطق التعدين يقلل من موثوقية المعدات التقليدية.

أبرز الحلول: ثلاثة اختراقات أساسية. أولاً، يلغي تصميم الإطار المتكامل الحاجة إلى أسس خرسانية مستقلة. تعمل الرافعات الهيدروليكية + تقنية قفل تحديد الموضع على تمكين عاملين من إكمال توصيل الوحدة، حيث تستغرق العملية بأكملها بدءًا من التفريغ وحتى الإنتاج التجريبي 48 ساعة فقط - أي أقل بنسبة 85% من تركيب الخط التقليدي. ثانيًا، تم تصميم نظام التكسير خصيصًا لخامات الكبريتيد - تتميز الكسارة الفكية بلوحة فكية مقاومة للتآكل Cr25 ذات حجرة عميقة (عمر التصميم 10000 ساعة) مع كفاءة تغذية أعلى بنسبة 30%؛ تم تجهيز الكسارة المخروطية بنظام تكسير تصفيح ذكي يقوم تلقائيًا بضبط قوة التكسير بناءً على تركيبة الخام، مما يحقق تحرير معدن النحاس ≥95%؛ يحافظ جهاز الفحص المتكامل المضاد للانسداد على كفاءة الفحص > 92% في ظل ظروف درجات الحرارة العالية والرطوبة العالية. ثالثًا، تضمن الحماية المزدوجة من التآكل والغبار بمعيار IP65 التشغيل المستقر في درجات الحرارة العالية (<50 درجة مئوية)، والارتفاعات العالية (<5000 متر)، وبيئات رش الملح العالية. يمكن تعديل السعة بمرونة من 80 إلى 400 طن/ساعة عن طريق إضافة أو إزالة الوحدات المساعدة دون استبدال وحدات التكسير الأساسية.

يعتمد الخط مسار عملية قصيرة من "الكسارة الفكية التكسير الأولي + الكسارة المخروطية التكسير الثانوي + الغربلة المضادة للانسداد + تجميع الغبار المغلق بالكامل،" متصلة بشكل تسلسلي عبر 3 وحدات متكاملة:

الوحدة 1 - وحدة التغذية والتكسير الأولي: تتم تغذية منجم كبريتيد النحاس (≥750 مم) بالتساوي بواسطة وحدة التغذية الاهتزازية في الكسارة الفكية ذات الحجرة العميقة. تم تجهيز الكسارة الفكية بألواح فكية مقاومة للتآكل مصنوعة من سبائك الكروم العالي Cr25، مما يوفر نسبة تخفيض عالية وكفاءة تغذية أعلى بنسبة 30% من الألواح التقليدية، مما يقلل من تشغيل المنجم إلى أقل من أو يساوي 150 مم قبل نقل الحزام إلى وحدة التكسير الثانوية.

الوحدة 2 - وحدة التكسير والغربلة الثانوية: تدخل المواد من التكسير الأولي إلى الكسارة المخروطية التصفيحية الذكية. يتم تعديل قوة التكسير بشكل متكيف بناءً على صلابة الخام وحجم الجسيمات في الوقت الفعلي، مما يضمن تحرير معدن النحاس ≥95% مع معدلات سحق زائدة منخفضة. تدخل المواد المكسرة إلى الغربال الاهتزازي الدائري المضاد للانسداد، والذي يتميز بهيكل سطح الشاشة المخصص ومعلمات الاهتزاز للحفاظ على كفاءة الفحص > 92% لخامات الكبريتيد عالية الرطوبة، والتفريغ حسب متطلبات العملية. تعود المواد كبيرة الحجم إلى الكسارة المخروطية لتشكل دائرة مغلقة.

الوحدة 3 - وحدة تجميع الغبار ونقل المنتج النهائي: يتم تركيب أغطية تجميع الغبار + مجمعات الغبار ذات النفث النبضي في جميع نقاط توليد الغبار، مع استعادة المسحوق الناعم المجمع كمنتج ثانوي. يتم نقل المنتجات النهائية من كل درجة بواسطة سيور ناقلة مختومة إلى صوامع التخزين. تم تجهيز الخط الكامل بتحكم مركزي PLC + مراقبة عن بعد، ودعم التشغيل/الإيقاف بمفتاح واحد وتنبيهات الأخطاء.

تصميم المخطط: استنادًا إلى درجة خام النحاس، ومؤشر صلابة الخام وكشطه، وارتفاع الموقع والظروف المناخية، نقوم بتخصيص تكوينات الخطوط المعيارية. يتم توفير تخطيطات محاكاة ثلاثية الأبعاد كاملة العملية وتحسين تدفق المواد بدءًا من واجهة التعدين وحتى صوامع المنتج النهائي.

تصنيع المعدات: يتم تجميع الوحدات الثلاث المتكاملة والمعدات الرئيسية (الكسارة الفكية، والكسارة المخروطية، والشاشة الاهتزازية، ومجمع الغبار، والناقلات) مسبقًا في المصنع، واختبارها، وشحنها كوحدات كاملة. تخضع كل وحدة لاختبار تكامل نظام الطاقة والمياه قبل التسليم، مصحوبًا بنظام توجيه التثبيت البصري ثلاثي الأبعاد (يمكن الوصول إلى رمز الاستجابة السريعة لبرامج تعليمية التثبيت خطوة بخطوة)، مما يقلل من متطلبات مهارات التثبيت في الموقع.

التثبيت والتشغيل: في ظل التكوين القياسي، يمكن لاثنين من الفنيين الذين يستخدمون أدوات متخصصة إكمال توصيل الوحدة والتشغيل المتكامل في غضون 48 ساعة. يمكن للفريق الهندسي لشركة Zhongyu Dingli تقديم التوجيه في الموقع أو الدعم الفني بالفيديو عن بعد، مما يضمن مرور الخط لمدة 72 ساعة من قبول الحمل الكامل.

الاستعانة بمصادر خارجية للتشغيل والصيانة: حزم التشغيل والصيانة الاختيارية التي تغطي التوريد المباشر لقطع الغيار، وعمليات الفحص المنتظمة، وتشخيص الأخطاء عن بعد، وخدمات توسيع/ترقية الخط. يتم توفير خطط إدارة أجزاء التآكل لدورة الحياة الكاملة للحفاظ على فعالية المعدات الإجمالية (OEE) بشكل ثابت أعلى من 85%.

اسم المشروع: مشروع التكسير المعياري لخام كبريتيد النحاس في مقاطعة زامبيا كوبربيلت

خلفية المشروع: يقع في منطقة التعدين كيتوي في مقاطعة كوبربيلت في زامبيا، والعميل هو شركة تعدين النحاس التي تسيطر عليها الصين. يقع موقع المنجم على ارتفاع 1300 متر تقريبًا ويتمتع بمناخ السافانا الاستوائي، ويتميز بموسم ممطر مدته 5 أشهر مع رطوبة عالية للغاية (متوسط ​​سنوي للرطوبة النسبية > 70%). يتمتع خام كبريتيد النحاس بصلابة موس 6-7 مع نسبة عالية من الطين، وهو عرضة للتنحيف وانسداد الشاشة. طلب العميل النشر السريع لخط التكسير ليتناسب مع التقدم المحرز في التعدين، مع متطلبات عالية للغاية على سرعة التركيب والقدرة على التكيف البيئي.

تكوين الحل: قامت شركة Zhongyu Dingli بتسليم خط تكسير مجمع مخروطي فكي معياري واحد، بما في ذلك وحدة تكسير أولية واحدة (كسارة فكية ذات غرفة عميقة + وحدة تغذية)، وحدة تكسير وغربلة ثانوية واحدة (كسارة مخروطية ذكية + شاشة اهتزازية مضادة للانسداد)، ووحدة تجميع ونقل الغبار (غرفة كيس نبضي + ناقلات مختومة). تم تسليم الوحدات الثلاث إلى الموقع على ثلاث شاحنات مسطحة، بقدرة تصميمية تبلغ 250 طن/ساعة.

بيانات التشغيل: انتقلت الوحدات الثلاث من التفريغ إلى الإنتاج التجريبي في 46 ساعة فقط، مما أدى إلى تحقيق التشغيل المستمر بالحمل الكامل في اليوم الثالث. خلال 6 أشهر من الإنتاج المستمر لموسم الأمطار، واجه جهاز الغربلة المضاد للانسداد فترة توقف صفرية مرتبطة بالانسداد، مع كفاءة غربلة أعلى من 93% باستمرار. أظهرت الصفائح الفكية للكسارة الفكية Cr25 تآكلًا بنسبة 30% تقريبًا بعد 10 أشهر من التشغيل. ظلت نسبة تحرير معادن النحاس في الكسارة المخروطية أعلى من 96%، مع تحسن انتعاش التعويم في اتجاه مجرى النهر بحوالي 8 نقاط مئوية مقارنة بالخام الذي تم شراؤه مسبقًا. ظلت الطلاءات الخارجية المضادة للتآكل سليمة دون أي صدأ في ظل ظروف رش الملح العالية.

تعليقات العملاء: "لقد غيّر الحل المعياري لـ Zhongyu Dingli فهمنا لخطوط التكسير تمامًا. استغرق الأمر من وصول المعدات إلى إخراج المواد يومين فقط - تجاوزت سرعة التثبيت توقعاتنا بكثير. كان أداء الإنتاج في ظل ظروف الرطوبة العالية في موسم الأمطار مستقرًا بشكل استثنائي. وقد أدت تقنية سحق التصفيح في الكسارة المخروطية إلى تحسين عملية تعويمنا بشكل كبير. لقد قررنا بالفعل منح خطنا الثاني إلى Zhongyu Dingli."

س1: هل إجمالي الاستثمار للخط المعياري أعلى من الخط التقليدي؟

ج: على الرغم من أن أسعار وحدات معدات الخطوط المعيارية أعلى قليلاً من الحلول التقليدية، فإن التخلص من تكاليف بناء الأساس الخرساني وعمالة التركيب وإدارة الموقع - جنبًا إلى جنب مع وقت تشغيل أقصر بنسبة 85% - يقلل من إجمالي الاستثمار بنسبة 15% إلى 20%، مع معدل دوران أسرع لرأس المال.

س2: هل سعة الخط ثابتة؟ وهل يمكن التوسع فيها لاحقا؟

ج: إن سعة تصميم الخط قابلة للتعديل بمرونة من 80 إلى 400 طن/ساعة. يمكن للتكوينات الأولية ذات السعة المنخفضة التحكم في نظام معالجة خام النحاس الفعال للاستثمار، مع تحقيق التوسع لاحقًا عن طريق إضافة وحدات مساعدة (الغربلة، والنقل، وجمع الغبار) دون استبدال وحدات التكسير الأساسية - الاستثمار في التوسعة أقل بكثير من بناء خط جديد.

س3: هل يمكن نقل الخط المعياري إلى موقع تعدين جديد؟

ج: نعم. هذه هي واحدة من المزايا الأساسية للتصميم المعياري. يمكن تفكيك الخط، ونقله بواسطة شاحنات مسطحة إلى موقع جديد، وإعادة توصيله للإنتاج، مما يزيد من استخدام القيمة المتبقية للمعدات - وهو مثالي لعمليات التعدين المتسلسلة متعددة المواقع.

س 4: هل يمكن لهذا الخط معالجة خامات أكسيد النحاس أو خامات المعادن الأخرى؟

ج: نعم. إن الكسارة الفكية + الكسارة المخروطية مناسبة لخامات المعادن المختلفة (النحاس، الحديد، الذهب، الرصاص والزنك، الموليبدينوم، إلخ) بصلابة 5-8 على مقياس موهس. وحدة تكسير خام النحاس المتكاملة يتطلب تبديل المواد فقط تعديلًا دقيقًا لمعلمات الكسارة المخروطية وفتحات الشاشة - دون استبدال المعدات الرئيسية.

س5: هل تمتلك شركة Zhongyu Dingli إمكانيات خدمة محلية في أفريقيا؟

ج: تحتفظ الشركة بمكاتب إقليمية ومستودعات قطع غيار في كيتوي وزامبيا ولوبومباشي بجمهورية الكونغو الديمقراطية، مع فرق فنية صينية زامبية مقيمة، وتوفر تسليم قطع الغيار في غضون 48 ساعة وخدمة الهندسة في الموقع في غضون 72 ساعة. تكنولوجيا تكسير خام النحاس المتقدمة تم تسليم أكثر من 15 خطًا معياريًا عبر مناطق التعدين الأفريقية.
