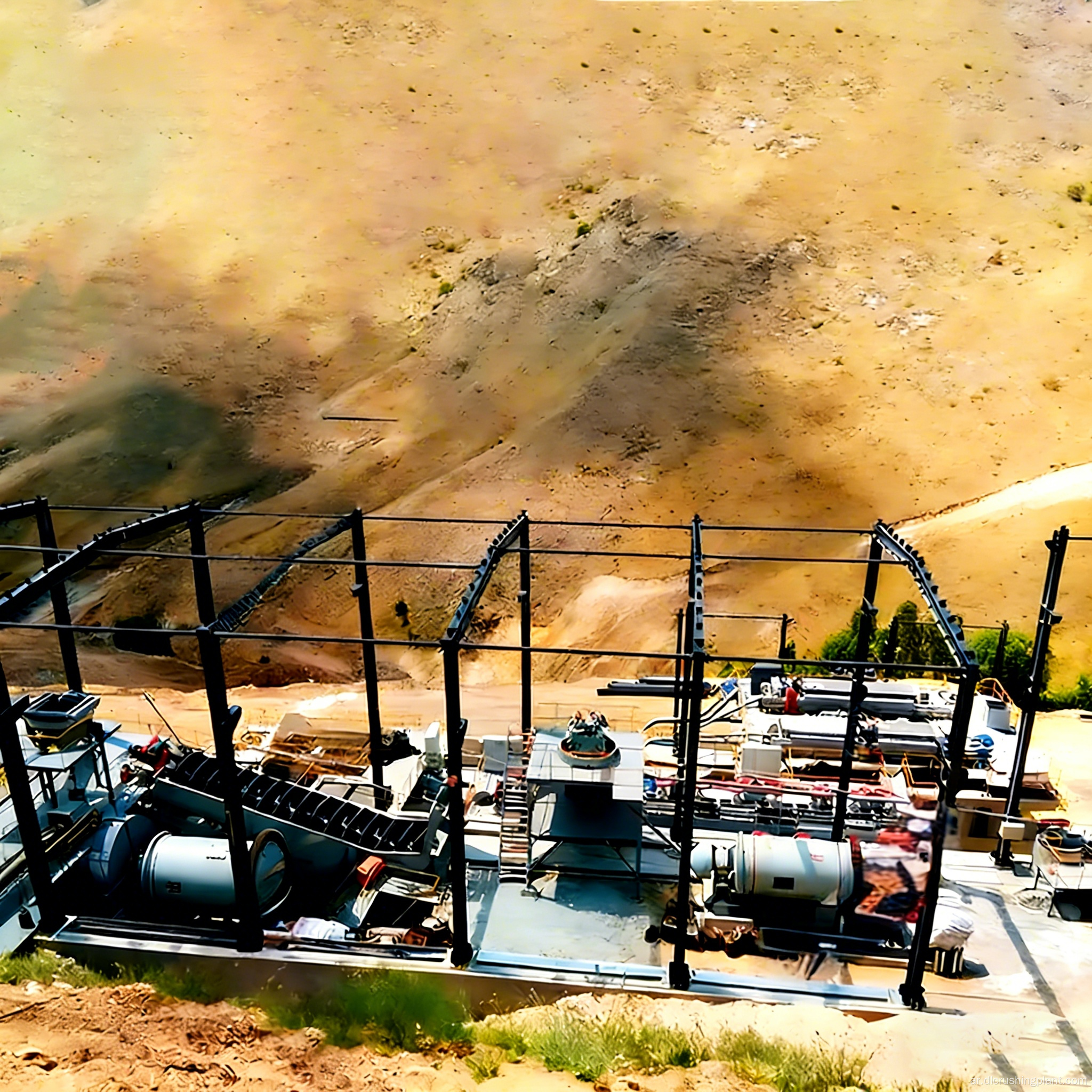

خط إنتاج مؤتمت بالكامل لسحق وطحن وتعويم خام النحاس الكبريتيد وأكسيد النحاس

تم تصميم هذا الحل لمعالجة المعادن المؤتمتة بالكامل لكل من خامات النحاس كبريتيد وأكسيد. وهو يعالج التحديات الرئيسية مثل التدخل اليدوي المتكرر الذي يؤدي إلى هدر كبير للكاشف، والتقلبات الكبيرة في معدلات استرداد النحاس، وفترات التوقف المتكررة غير المخطط لها بسبب تأخر تحذيرات فشل المعدات، وارتفاع تكاليف التنسيق بين موردي المعدات المتعددين، والعائد الطويل على دورة الاستثمار. إنها توفر خط معالجة معادن متكامل ومؤتمت بالكامل يشتمل على كسارة فكية C6X، وكسارة مخروطية هيدروليكية HST، وطاحونة كروية مبطنة مغناطيسيًا MQY، وخلايا التعويم KYF. تشمل الميزات الرئيسية للحل ما يلي: يعمل التكسير المصفح بـ HST على تقليل الجزيئات ذات الشكل الإبري والرقائق بنسبة 30%؛ تعمل مطحنة الكرات المبطنة مغناطيسيًا MQY على مضاعفة عمر البطانة؛ خلية التعويم KYF، مع مدخل هواء يتراوح بين 1.2-2.0 متر مكعب/م²·دقيقة، تحقق توفيرًا في الطاقة بنسبة 21.8% مقارنة بالمعدات التقليدية؛ معدلات استرداد خام كبريتيد النحاس 91-95% ومعدلات استرداد خام أكسيد النحاس 78-85%؛ منصة رقمية مزدوجة تجمع أكثر من 200 معلمة في الوقت الفعلي وتدعم أربع لغات: الصينية والإنجليزية والإسبانية والروسية؛ يحقق المحلل عبر الإنترنت APC-300 خطأ في الجرعات بنسبة ±±1.5%؛ دقة تشخيص الأخطاء عن بعد بنسبة ≥92% مع تحذيرات مسبقة قبل 72 ساعة؛ تم تقليل التدخل اليدوي بنسبة 80%، الأمر الذي يتطلب 3 مشغلين فقط لخط إنتاج بقدرة 100 طن في الساعة؛ خفض استهلاك المواد الكيميائية بنسبة 20%، مما أدى إلى توفير سنوي يزيد عن 250 ألف دولار؛ ووقت التوقف غير المخطط له لمدة ≥2 ساعة شهريًا.

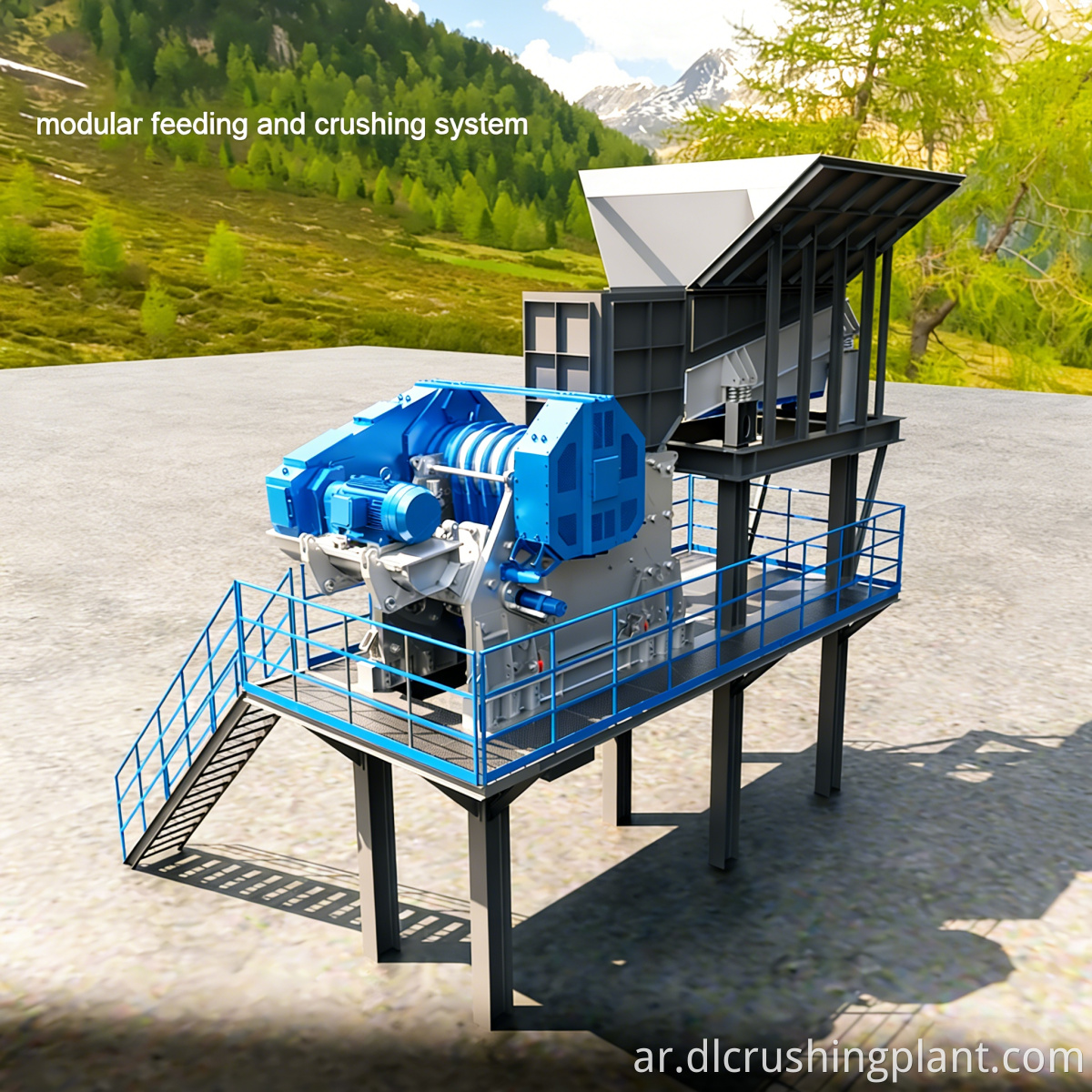

يخضع خام النحاس للسحق الأولي في الكسارة الفكية C6X بحجم تفريغ أقل من أو يساوي 15 مم. تقوم الكسارة المخروطية الهيدروليكية HST بسحق ثانوي ودقيق من خلال ضغط الطبقات، مما يقلل من الجزيئات ذات الشكل الإبري والرقائق بنسبة 30%. يتم تغذية الخام المسحوق إلى طاحونة الكرات المبطنة مغناطيسيًا MQY للطحن الرطب (مضاعفة عمر البطانة)، ويدخل الملاط إلى خلية التعويم KYF للفصل؛ يقوم المحلل عبر الإنترنت APC-300 بمراقبة تكوين الملاط في الوقت الفعلي للتحكم بدقة في جرعات الكاشف مع هامش خطأ يبلغ ±±1.5%؛ معدل استرداد التعويم القياسي لخام النحاس كبريتيد هو 91-95%، في حين أن معدل الاسترداد لنظام الكاشف المتخصص لخام أكسيد النحاس هو 78-85%؛ يتم نزع الماء من مركز النحاس التعويمي عن طريق مُثخن ومرشح قبل الشحن، ويتم تكثيف المخلفات وضغطها بالترشيح وتفريغها جافًا. تقوم المنصة الرقمية المزدوجة بمراقبة أكثر من 200 معلمة بشكل مستمر؛ تقوم خوارزميات الذكاء الاصطناعي تلقائيًا بتحديد مكونات الخام وتحسين معلمات العملية، مع توفير تشخيص الأخطاء عن بعد تحذيرات مبكرة قبل 72 ساعة.

تصميم الحل - تحليل الطور المعدني للنحاس واختبار إثراءه؛ توفير حل كامل للعملية يشمل التكسير والطحن والتعويم؛ تصميم معماري للمنصة الرقمية المزدوجة ورسوم تخطيطية ثلاثية الأبعاد. تصنيع المعدات - الاختبار والفحص الداخلي المتكامل للمعدات الأساسية (C6X/HST/MQY/KYF)؛ فحص الجودة قطعة قطعة للبطانات المغناطيسية ودفاعات خلايا التعويم؛ الشحن في خزائن كاملة. التثبيت والتشغيل - تركيب الوحدات والاختبار المتكامل؛ ومعايرة المعلمات لمنصة التوأم الرقمية؛ تشغيل الخط بأكمله لتحقيق درجة تركيز النحاس المستهدفة ومعدلات الاسترداد. إدارة التشغيل والصيانة - التدريب على العمليات والمنصة الرقمية المزدوجة؛ التكرار المستمر لخوارزمية الجرعات الدقيقة لـ APC؛ التشخيص عن بعد والخدمة في الموقع؛ تغطية الضمان للمعدات الأساسية والتوريد العالمي للأجزاء القابلة للتآكل.

خط الإثراء الآلي في منجم النحاس مينيرا إسكونديدا في منطقة أنتوفاجاستا، تشيلي (21 شهرًا منذ بدء التشغيل). مادة التغذية هي خام كبريتيد النحاس بمحتوى نحاس يبلغ 0.58%. إن خط الإنتاج الآلي بالكامل، الذي تم تكوينه باستخدام C6X+HST+MQY+KYF، يتمتع بقدرة تصميمية تبلغ 420 طنًا في الساعة ويعمل بثبات عند 400-455 طنًا في الساعة عمليًا. منذ بدء التشغيل، بلغ معدل استرداد كبريتيد النحاس 94.7%، ومعدل الاسترداد للطبقة البينية لأكسيد النحاس 82.3%. وقد حددت خوارزمية الذكاء الاصطناعي الخاصة بمنصة التوأم الرقمية تلقائيًا التغييرات في تكوين الخام ومعلمات التعويم المحسنة بمعدل تراكمي بلغ 1,274 مرة. يوفر نظام الجرعات الدقيقة APC-300 ما يقرب من 280,000 دولار أمريكي من تكاليف المواد الكيميائية السنوية ويقلل من تكرار التدخل اليدوي بنسبة 83%، مما يتطلب 12 مشغلًا فقط للخط بأكمله (مقارنة بحوالي 55 مشغلًا للخط التقليدي بنفس المقياس). قدم تشخيص الأعطال عن بعد تحذيرات مبكرة قبل 72 ساعة من حدوث خلل في المحمل والمضخة في 9 مناسبات، مما أدى إلى متوسط ​​1.8 ساعة من التوقف غير المخطط له شهريًا. تعليقات العملاء: "لقد أدى حل الأتمتة الخاص بـ Zhongyu Dingli إلى تحويل اعتمادنا على العمل اليدوي في إثراء خام النحاس بشكل كامل. تتيح لنا منصة التوأم الرقمية مراقبة الموقع الواقع على بعد 400 كيلومتر في الوقت الفعلي من مكتبنا في سانتياغو. لقد تجاوزت معدلات استرداد النحاس وتوفير المواد الكيميائية الالتزامات التعاقدية بشكل كبير. إنه أفضل حل كامل لخط الإثراء استخدمناه على الإطلاق في تشيلي."

س: ما هي معدلات الاسترداد لخامات الكبريتيد والأكسيد على التوالي؟

ج: معدل استرداد التعويم القياسي لخام كبريتيد النحاس هو 91-95%، في حين أن معدل الاسترداد لخام أكسيد النحاس، باستخدام نظام كاشف مخصص، هو 78-85%. مشروع تسليم المفتاح الآلي EPC لتكسير خام النحاس وطحنه وتعويمه تقوم خوارزمية الذكاء الاصطناعي تلقائيًا بضبط معلمات العملية المثالية بناءً على تركيبة الخام.

س: ما هي دقة الجرعات للمحلل الإلكتروني APC-300؟

ج: إنه يراقب تركيبة الملاط وظروف الرغوة في الوقت الفعلي ويقوم تلقائيًا بضبط معدل تدفق مضخات الكاشف. خطأ الجرعات هو ± ± 1.5%، وهو أكثر دقة بأكثر من 10 مرات من الجرعات اليدوية القائمة على الخبرة، ويقلل من استهلاك الكاشف بنسبة 20%.

س: ما مدى ارتفاع مستوى الأتمتة؟

ج: يتم تقليل التدخل اليدوي بنسبة 80%. يتطلب خط إنتاج 100 طن في الساعة 3 مشغلين فقط. معدات التعويم عالية الاسترداد لتركيز النحاس تتيح المنصة الرقمية المزدوجة المدمجة مع خوارزميات الذكاء الاصطناعي ضبط المعلمات تلقائيًا طوال عملية التكسير والطحن والتعويم بأكملها، مما يلغي الحاجة إلى التدخل اليدوي المتكرر.

س: كيف يوفر النظام إنذارات مبكرة لأعطال المعدات؟

ج: تجمع منصة التوأم الرقمية أكثر من 200 معلمة في الوقت الفعلي، مما يحقق دقة تشخيص الأخطاء عن بعد بنسبة ≥92%. فهو يصدر تنبيهات بوجود حالات شاذة قبل 72 ساعة ويحدد نوع العطل، مما يسمح لفرق الصيانة بالاستعداد مسبقًا وتقليل وقت التوقف عن العمل.

س: هل يتم دعم توسيع السعة المعيارية؟

ج: يغطي النظام نطاق السعة الكاملة من 5 إلى 500 طن في الساعة، مما يدعم التوسع المرحلي بدءًا من نطاق صغير. حل التحكم الذكي الرقمي المزدوج لخام النحاس تعتبر الوحدات الجديدة قابلة للتوصيل والتشغيل، ولا تتطلب إعادة بناء البنية التحتية، كما أن الاستثمار في توسيع السعة أقل بنسبة 70% تقريبًا من إعادة بناء الخط بأكمله.
