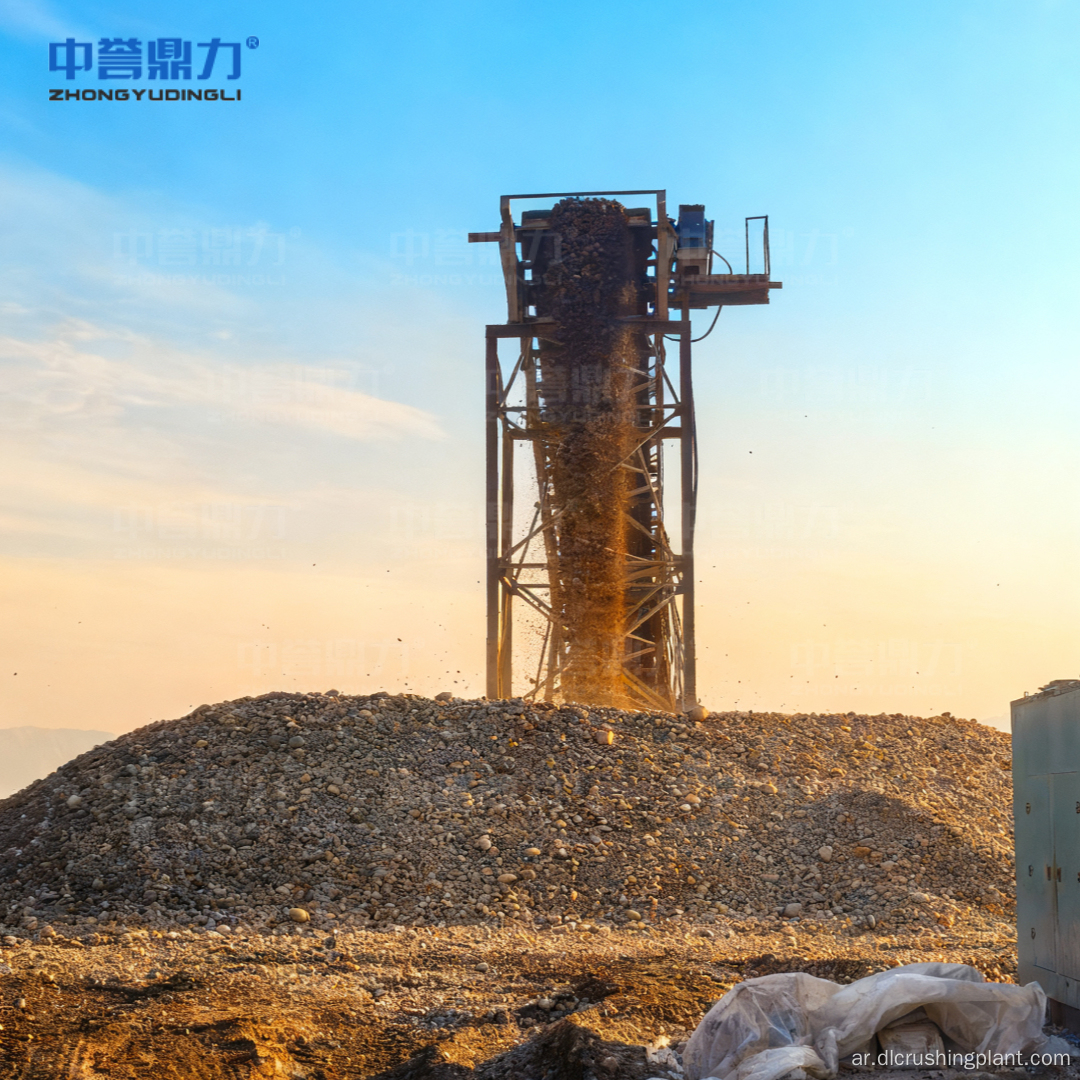

حلول خط معالجة فعالة من الصخور إلى الذهب بدءًا من التكسير وحتى إنتاج سبائك الذهب لمشاريع التعدين

نظرة عامة على المشروع

أطلقت شركة Henan Zhongyu Dingli Intelligent Equipment Co Ltd حلول خطوط معالجة الذهب الفعالة من الصخور إلى الذهب، وهي أنظمة معالجة معدنية متكاملة لخام الذهب الصخري الصلب تغطي سير العمل بالكامل بدءًا من تكسير الصخور الخام وحتى إنتاج سبائك الذهب عالية النقاء. تتمحور الحلول حول التكسير بحلقة مغلقة، والطحن عالي الكفاءة، واستخراج الذهب المرن الذي يجمع بين الفصل بالجاذبية والسيانيد CIP الاختياري، وقد تم تحسين الحلول لخصائص الذهب الصخري بما في ذلك الصلابة العالية، والتوزيع غير المتساوي لجزيئات الذهب، وطلاء الطين. يحقق النظام معدل استرداد ذهب يزيد عن 85 بالمائة للخام التقليدي وأكثر من 92 بالمائة للخام المؤكسد منخفض الدرجة. يتميز بالأتمتة الذكية، والاستهلاك المنخفض للطاقة، والامتثال البيئي، والتشغيل المستمر المستقر، وهو حل شامل فعال من حيث التكلفة لمشاريع تعدين الذهب الصخري المتوسطة والكبيرة الحجم.

تدفق العملية

تكسير الصخور والمعالجة المسبقة — يعمل نظام التكسير ذو الحلقة المغلقة على مرحلتين مع شاشة غسيل مدمجة على تنقية الصخور الخام من حجم تغذية يصل إلى 400 مم إلى 20 مم أو أقل. تقوم وحدة الغسيل بإزالة طبقة الطين والشوائب أثناء التصنيف، مما يزيد من معدل التعرض لجزيئات الذهب بنسبة تزيد عن 25 بالمائة. تتم إعادة تدوير المواد كبيرة الحجم التي يزيد حجمها عن 20 مم لإعادة سحقها، وتجنب التكسير الزائد وضمان تغذية موحدة.

الطحن والتصنيف — تشكل طاحونة الكرات ذات الشبكة الرطبة والمصنف الحلزوني دائرة مغلقة، لطحن الخام إلى 200 شبكة تحت الصفر بنسبة 85 بالمائة أو أعلى مع التحكم في تركيز اللب بنسبة 35 إلى 40 بالمائة. يتم إرجاع اللب الخشن لإعادة طحنه، مما يؤدي إلى التخلص من هدر الطاقة مع ضمان تفكك الذهب بالكامل من الشوائب.

استخلاص الذهب ثنائي الوضع — بالنسبة للخام عالي الجودة، توفر السيكلونات المائية والفواصل الحلزونية وطاولات الاهتزاز تركيزًا متعدد المراحل لفصل الجاذبية بمعدل 20 إلى 50 جرامًا لكل طن مع استرداد يزيد عن 85 بالمائة. بالنسبة للخام منخفض الدرجة أو المؤكسد، يتم تنشيط نظام السيانيد CIP فوق التخصيب المسبق بالجاذبية، مع تحقيق امتصاص الكربون المنشط والتحليل الكهربائي بالامتزاز معدل امتزاز يزيد عن 98 بالمائة واسترداد إجمالي يزيد عن 92 بالمائة.

الصهر والتشكيل - يتم صهر مركز الذهب المنقى وطين الذهب عند درجة حرارة 1200 إلى 1300 درجة مئوية في فرن الحث متوسط ​​التردد، ويتم صبهما في سبائك ذهب قياسية من 100 إلى 500 جرام بنقاء 90 بالمائة أو أكثر عبر قوالب الجرافيت.

عملية ذكية ومستقرة

يتيح نظام التحكم الموزع DCS بالإضافة إلى وحدة الذكاء الاصطناعي المراقبة في الوقت الفعلي لنقاء الخام وتركيز اللب وحمل المعدات، مع تشغيل/إيقاف الخط بأكمله بنقرة واحدة. تعمل رؤية الماكينة على تحليل حجم المواد الواردة وضبط سرعة التغذية، مع تحديد انحراف الحزام وتمزقه بدون أجهزة استشعار إضافية. يعمل النظام الكهربائي المتوافق مع تعويض الطاقة التفاعلية على رفع عامل الطاقة إلى 0.97 أو أعلى، مع مشغلات تشغيل ناعمة كبيرة الحجم ودوائر احتياطية محجوزة تمنع انقطاع الإنتاج. يضمن بدء تشغيل التدفق المضاد للمواد وتسلسل إيقاف تدفق المواد الأمامي وسلطة التشغيل الهرمية وأجهزة إيقاف الطوارئ في الموقع السلامة أثناء الإنتاج المستمر.

حماية البيئة الخضراء وتوفير الطاقة

تتم معالجة المخلفات بواسطة مكثفات ومكابس ترشيح حتى تصل نسبة الرطوبة إلى 30 بالمائة أو أقل للتكديس الجاف، مع معدل إعادة تدوير للمياه يتجاوز 85 بالمائة. تتم معالجة مياه الصرف الصحي المحتوية على السيانيد والبقايا الناتجة عن الترشيح بالتنظيف المكاني كيميائيًا للوفاء بمعايير الانبعاثات الوطنية قبل إعادة استخدامها، مع تقوية البقايا للتخزين الموحد. تخدم أنظمة جمع الغبار مراحل التكسير والطحن. تعمل تقنية تحويل تردد المطحنة الكروية على تقليل استهلاك الطاقة بنسبة 15 بالمائة، كما يعمل تصميم الدورة المغلقة على تحسين كفاءة استخدام الطاقة بشكل عام بنسبة تزيد عن 20 بالمائة.

خدمة EPC

توفر Zhongyu Dingli خدمة EPCO المتكاملة للعملية بدءًا من تصميم المشروع والبناء المدني وتركيب المعدات وحتى التشغيل وإدارة التشغيل. ويعمل مفهوم البناء السريع على تقصير فترة المشروع بأكثر من 50 بالمائة. باعتبارها مؤسسة وطنية ذات تقنية عالية ومؤسسة Little Giant مع أكثر من 130 براءة اختراع وطنية، وورشة إنتاج ذكية بمساحة 32000 متر مربع، ومنتجات مطبقة في أكثر من 2000 خط إنتاج على مستوى البلاد، تضمن الشركة جودة موثوقة. يقدم اثنان وعشرون مركزًا للخدمة الوطنية الدعم عبر الإنترنت على مدار 24 ساعة، وحل المشكلات في الموقع خلال 48 ساعة، والصيانة المنتظمة، والتدريب على التشغيل، وتوريد قطع الغيار في الوقت المناسب.

بيانات الحالة

يقدم مشروع تمثيلي لمعالجة الذهب الصخري بقدرة 200 طن في الساعة تم تكوينه باستخدام هذا الحل الأداء التالي: حجم تغذية يصل إلى 400 مم يتم سحقه إلى 20 مم أو أقل؛ زيادة التعرض لجزيئات الذهب بنسبة تزيد عن 25 بالمائة؛ دقة الطحن عند -200 شبكة 85 بالمائة أو أعلى مع تركيز اللب 35 إلى 40 بالمائة؛ تركيز الفصل بالجاذبية من 20 إلى 50 جرامًا للطن مع نسبة استرداد تزيد عن 85 بالمائة؛ استرداد CIP يزيد عن 92 بالمائة مع معدل امتصاص يزيد عن 98 بالمائة؛ نقاء سبائك الذهب بنسبة 90 بالمائة أو أكثر عند 100 إلى 500 جرام؛ درجة حرارة الصهر 1200 إلى 1300 درجة مئوية؛ ومعدل إعادة تدوير المياه يزيد عن 85 بالمائة؛ رطوبة المخلفات 30 بالمائة أو أقل؛ عامل الطاقة 0.97 أو أعلى؛ تخفيض استهلاك الطاقة لمطحنة الكرة بنسبة 15 بالمائة؛ تحسين كفاءة استخدام الطاقة بشكل عام بما يزيد عن 20 بالمائة؛ تخفيض فترة البناء أكثر من 50 في المئة.

التعليمات

س1: ما هي أنواع الخام التي يمكن لخط معالجة الصخور إلى الذهب التعامل معها وكيف يعمل الاستخراج ثنائي الوضع؟

يتكيف هذا الحل مع الذهب الصخري التقليدي عالي الجودة، والذهب الصخري المؤكسد منخفض الجودة، والذهب الصخري المحتوي على الطين. يقوم النظام ثنائي الوضع بالتبديل بمرونة بناءً على درجة الخام: بالنسبة للخام عالي الجودة، فإن الفصل بالجاذبية باستخدام الأعاصير المائية والفواصل الحلزونية وطاولات الاهتزاز يستعيد الذهب بنسبة تزيد عن 85 بالمائة مع درجات تركيز تتراوح من 20 إلى 50 جرامًا لكل طن. بالنسبة للخام منخفض الجودة أو المؤكسد، يتم تنشيط نظام ترشيح السيانيد CIP فوق التخصيب المسبق بالجاذبية، مما يحقق استردادًا إجماليًا يزيد عن 92 بالمائة مع معدل امتصاص يتجاوز 98 بالمائة. يضمن هذا المزيج المرن الاستخراج الأمثل لكل نوع من أنواع الخام.

السؤال الثاني: كيف يعمل نظام التحكم الذكي DCS plus AI على تحسين استقرار خط الإنتاج وتقليل وقت التوقف عن العمل؟

يوفر نظام DCS مراقبة في الوقت الحقيقي لجميع المعلمات الرئيسية بما في ذلك دقة الخام، وتركيز اللب، وكفاءة الترشيح، وحمل المعدات، مع التشغيل/الإيقاف بنقرة واحدة وتعديل المعلمة المستقلة لكل مرحلة. تستخدم وحدة الذكاء الاصطناعي الرؤية الآلية لتحليل حجم المواد وضبط سرعة التغذية تلقائيًا لمنع الانسداد والحمل الزائد، مع تحديد انحراف الحزام وتمزقه بدون أجهزة استشعار إضافية للإنذار المبكر في الوقت الفعلي. بالإضافة إلى بدء تشغيل التدفق المضاد للمواد، وإيقاف تدفق المواد الأمامي، والسلطة الهرمية، وأجهزة التوقف في حالات الطوارئ، يقلل النظام من وقت التوقف غير المخطط له مع حماية الأفراد والمعدات.

السؤال 3: ما هي تدابير حماية البيئة التي تم دمجها وكيف يضمن الحل الامتثال لمعايير الانبعاثات الوطنية؟

تتم معالجة المخلفات بواسطة مكثفات ومكابس ترشيح لتحقيق التكديس الجاف عند نسبة رطوبة تبلغ 30 بالمائة أو أقل، مع تجاوز نسبة المياه المعاد تدويرها 85 بالمائة. تتم معالجة مياه الصرف الصحي المحتوية على السيانيد والبقايا الناتجة عن ترشيح CIP عن طريق الأكسدة الكيميائية للوفاء بمعايير الانبعاثات الوطنية قبل إعادة استخدامها، مع تصلب البقايا وتثبيتها للتخزين. يتم جمع الغبار الناتج عن التكسير والطحن بواسطة أنظمة إزالة الغبار الاحترافية. تعمل تقنية تحويل تردد المطحنة الكروية على تقليل استهلاك الطاقة بنسبة 15 بالمائة، كما يعمل تصميم الدورة المغلقة على تحسين كفاءة الطاقة الإجمالية بنسبة تزيد عن 20 بالمائة، مما يجعل هذا حلًا صديقًا للبيئة ومتوافقًا لمعالجة الذهب الصخري.
