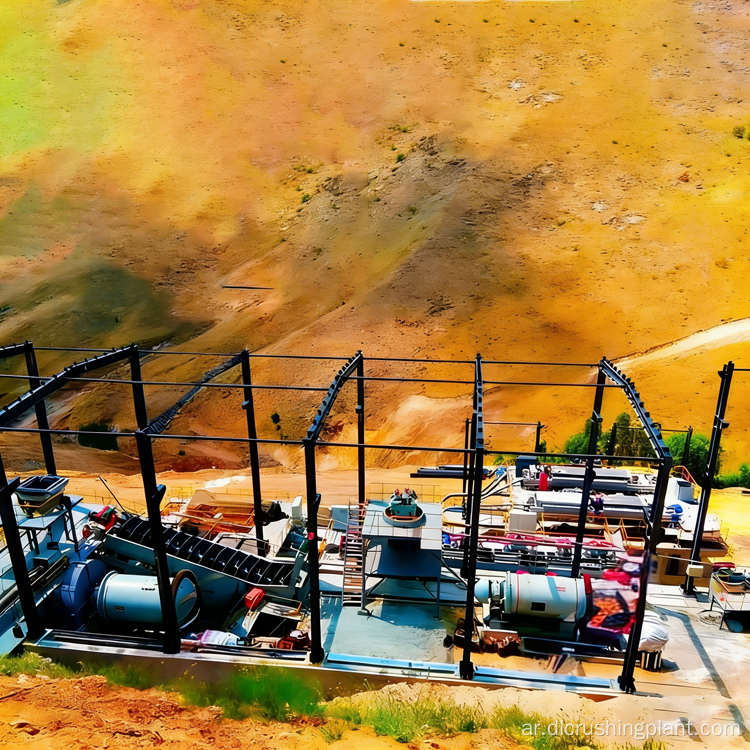

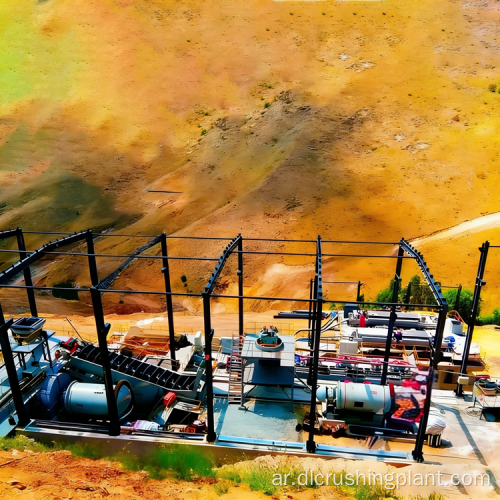

خط معالجة CIP لخام الذهب مع دائرة مغلقة، سحق، طحن، ترشيح السيانيد، صهر وتحكم ذكي بالذكاء الاصطناعي DCS

نظرة عامة على المشروع

إن خط معالجة CIP لخام الذهب الصخري عالي السعة هو عبارة عن حل متكامل لاستخراج الذهب مصمم لعمليات التعدين واسعة النطاق، مع فعالية خاصة لخام الذهب المؤكسد منخفض الدرجة. تم بناء الخط حول تقنية السيانيد CIP المحسنة، وهو يدمج سحق الدائرة المغلقة، والطحن عالي الكفاءة، والترشيح بالسيانيد، وامتزاز الكربون، والتحليل الكهربائي بالامتزاز، والصهر الدقيق في سلسلة إنتاج سلسة. بالنسبة للخام المؤكسد منخفض الدرجة، يحقق النظام معدل استرداد ذهب يتجاوز 92%، وينتج سبائك ذهب قياسية تتراوح من 100 إلى 500 جرام بنقاء أعلى من 90%. تضمن الأتمتة الذكية المدعومة بـ DCS والتحكم ثنائي النواة بالذكاء الاصطناعي تشغيلًا مستقرًا عالي السعة، في حين أن التصميم الأخضر الموفر للطاقة والامتثال البيئي الكامل يجعل خط المعالجة هذا خيارًا مثاليًا لمؤسسات تعدين الذهب الكبيرة التي تسعى لاستخراج الذهب بشكل موثوق وفعال ومستدام على نطاق واسع.

تدفق العملية

التكسير والمعالجة المسبقة - يعمل نظام التكسير ذو الدائرة المغلقة ثلاثي المراحل على تقليل الخام الخام من ≥450 مم إلى ≥20 مم من خلال تقليل الحجم التدريجي، مع وحدة تغذية ذكية تنظم الإدخال عند 350-400 طن/ساعة. تعمل وحدة الغسيل المتكاملة على إزالة طبقات الطين من الأسطح الخام، مما يزيد من معدل تعرض جزيئات الذهب بنسبة تزيد عن 25%. تتم إعادة تدوير الخام غير المؤهل تلقائيًا لإعادة سحقه، مما يضمن جودة تغذية متسقة للمعالجة النهائية.

الطحن والتصنيف — تعمل مطحنة الكرات ذات الشبكة الرطبة ذات المواصفات الكبيرة في دائرة مغلقة مع مصنف حلزوني، حيث يتم طحن الخام إلى -200 شبكة بمعدل تمرير ≥85%. يتم التحكم بدقة في تركيز اللب بنسبة 35% إلى 40% لتحقيق التفكك الكامل لجزيئات الذهب من معادن الشوائب. يتم إرجاع اللب الخشن لإعادة طحنه، مما يزيد من كفاءة التحرير إلى الحد الأقصى وإعداد التغذية المثالية لدائرة التنظيف المكاني (CIP).

الترشيح والامتزاز CIP - تعمل خزانات الترشيح المتعددة وأبراج الامتزاز بالتوازي من أجل المعالجة المستمرة. يخضع اللب المصنف لعملية السيانيد لتكوين مجمعات سيانيد الذهب، والتي يتم التقاطها بواسطة الكربون المنشط في مراحل امتزاز مخصصة. يتم توجيه الكربون المحمل بالذهب إلى نظام التحليل الكهربائي للامتزاز محققًا معدل امتزاز يتجاوز 98%. يتم تخليل طين الذهب المُحلل كهربائيًا لتنقيته، وإعداد مادة عالية الجودة للصهر النهائي.

الصهر والتشكيل - يتم صهر طين الذهب المنقى عند درجة حرارة 1200-1300 درجة مئوية في فرن الحث متوسط ​​التردد لإزالة الشوائب المتبقية. يتم صب المعدن المنصهر في سبائك ذهبية قياسية بوزن 100-500 جرام عبر قوالب الجرافيت، مع فحص النقاء المنتظم لضمان جودة المنتج المتسقة والامتثال لمعايير الصناعة.

تشغيل ذكي ومستقر عالي السعة - يتميز التكوين الكهربائي الأمثل بمحولات عالية الطاقة، ومشغلات تشغيل ناعمة كبيرة الحجم للمعدات الرئيسية، وتعويض ذكي منخفض الجهد يحقق عامل طاقة ≥0.97. يتم حجز دوائر احتياطية مستقلة لجميع وصلات العمليات الحيوية، مما يمنع انقطاع الإنتاج. يتيح نظام DCS المراقبة في الوقت الفعلي للمعلمات الرئيسية وبدء/إيقاف الخط بأكمله بمفتاح واحد. تستخدم وحدة الذكاء الاصطناعي رؤية الآلة لضبط سرعة التغذية واكتشاف الأخطاء مثل انحراف الحزام أو التمزق بدون أجهزة استشعار إضافية، وإصدار تحذيرات مبكرة في الوقت الفعلي. تعمل تسلسلات بدء تدفق المواد المضادة وإيقاف تدفق المواد الأمامية على منع تأثير الشبكة وتراكم المواد، بينما تضمن سلطة التشغيل الهرمية وأجهزة إيقاف الطوارئ في الموقع إنتاجًا آمنًا للتشغيل المستمر على نطاق واسع.

تصميم صديق للبيئة وموفر للطاقة — تتم معالجة المخلفات من خلال مكبس الترشيح عالي الضغط والمثخن للتكديس الجاف بمحتوى رطوبة أقل من أو يساوي 30%، مما يحقق معدل إعادة تدوير لموارد المياه يزيد عن 85%. تقوم وحدة معالجة نفايات السيانيد غير الضارة المخصصة بمعالجة مياه الصرف الصحي والبقايا المحتوية على السيانيد لتلبية معايير الانبعاثات الوطنية، والقضاء على مخاطر التسرب البيئي. تتميز معدات الطحن الأساسية بتكنولوجيا تنظيم سرعة تحويل التردد، مما يقلل من استهلاك الطاقة بنسبة 15%. يعمل تصميم الدورة المغلقة عبر جميع المعدات على تحسين كفاءة استخدام الطاقة بشكل عام بنسبة تزيد عن 20%.

خدمة EPC

حلول مخصصة — يقوم فريق هندسي محترف بتصميم تكوينات عملية مخصصة ومواصفات المعدات بناءً على بيانات فحص الخام وظروف الموقع ومتطلبات الإنتاج، مما يغطي دورة حياة المشروع الكاملة بدءًا من البحث الأولي وحتى التشغيل التجريبي والتشغيل.

البناء السريع للمحطة - تتم جميع مراحل البناء في وقت واحد تحت إدارة منسقة، مما يؤدي إلى تقصير فترة المشروع بأكثر من 50% مقارنة بالمشاريع المماثلة وتقليل متطلبات الاستثمار الأولية بشكل كبير.

دعم دورة الحياة الكاملة — يقدم 22 مركز خدمة وطني مساعدة فنية عبر الإنترنت على مدار 24 ساعة وحل المشكلات في الموقع خلال 48 ساعة، بما في ذلك الصيانة الدورية للمعدات، والتدريب على التشغيل، وتعديل معلمات العملية في الوقت الفعلي، وتوريد قطع الغيار، وخدمات التحديث الفني.

بيانات الحالة

• قدرة المعالجة المصممة: 300 طن في الساعة
• نوع الخام المستهدف: خام الذهب الصخري الصلب المؤكسد منخفض الدرجة
• معدل استرداد الذهب: ≥92%
• نطاق وزن سبيكة الذهب: 100-500 جرام لكل وحدة
• نقاء سبائك الذهب: ≥90%
• معدل امتصاص الكربون المحمل بالذهب: ≥98%
• تحسين التعرض لجزيئات الذهب: زيادة بنسبة ≥25% بعد الغسيل
• دقة الطحن: -200 معدل تمرير شبكي ≥85%
• التحكم في تركيز اللب: 35%-40%
• عامل الطاقة: ≥0.97
• رطوبة التراص الجاف للمخلفات: ≥30%
• معدل إعادة تدوير المياه: ≥85%
• تقليل استهلاك الطاقة: 15% عن طريق تقنية VFD
• تحسين كفاءة الطاقة بشكل عام: ≥20%

التعليمات

س 1: ما هي أنواع خام الذهب التي يناسبها خط المعالجة CIP هذا؟

تم تحسين خط المعالجة هذا خصيصًا لخام الذهب الصخري الصلب المؤكسد منخفض الجودة، حيث غالبًا ما تنتج طرق المعالجة التقليدية معدلات استرداد غير كافية. تعمل وحدة الغسيل المتكاملة على إزالة طبقات الطين لزيادة تعرض جزيئات الذهب بنسبة تزيد عن 25%، بينما يحقق نظام السحق والطحن ذو الدائرة المغلقة التفكك الكامل للذهب من الشوائب عند درجة نعومة تصل إلى -200 شبكة. تقوم دائرة السيانيد والامتزاز في CIP بعد ذلك بالتقاط مجمعات سيانيد الذهب بكفاءة عالية، مما يحقق معدل استرداد يتجاوز 92% حتى بالنسبة للخامات ذات المحتوى المنخفض من الذهب.

السؤال الثاني: كيف يعمل نظام التحكم ثنائي النواة DCS AI على تحسين استقرار الإنتاج؟

يوفر نظام DCS المراقبة في الوقت الفعلي والتحكم في التشغيل/الإيقاف بمفتاح واحد لخط المعالجة بأكمله، مما يضمن التشغيل المنسق عبر جميع المراحل. تستخدم وحدة الذكاء الاصطناعي تقنية رؤية الآلة لضبط سرعة التغذية ديناميكيًا واكتشاف الأخطاء الميكانيكية مثل انحراف الحزام أو تمزقه دون الحاجة إلى أجهزة استشعار إضافية. بالإضافة إلى تسلسل بدء تشغيل التدفق المضاد للمواد وتسلسل إيقاف تدفق المواد الأمامي، وسلطة التشغيل الهرمية، وأجهزة إيقاف الطوارئ في الموقع، يحافظ هذا النظام ثنائي النواة على إنتاج عالي السعة دون انقطاع مع حماية الأفراد والمعدات.

س 3: ما هي التدابير البيئية وتوفير الطاقة المضمنة في خط معالجة الذهب هذا؟

يشتمل الخط على ميزات تصميم أخضر شاملة: تتم معالجة المخلفات من خلال مكبس ترشيح عالي الضغط ومكثف للتكديس الجاف بمحتوى رطوبة أقل من أو يساوي 30%، مما يحقق إعادة تدوير المياه بنسبة تزيد عن 85% ويقلل من استهلاك المياه العذبة. تضمن وحدة معالجة نفايات السيانيد المخصصة أن جميع مياه الصرف الصحي والمخلفات المحتوية على السيانيد تلبي معايير الانبعاثات الوطنية. تم تجهيز معدات الطحن الأساسية بتنظيم سرعة تحويل التردد، مما يقلل من استخدام الطاقة بنسبة 15%، بينما يعمل تصميم دورة المعدات ذات الحلقة المغلقة على تحسين كفاءة استخدام الطاقة الإجمالية بأكثر من 20%.
