خط معالجة اللب للكربون في خام الذهب مع الترشيح بمحلول السيانيد ونظام التحكم الذكي DCS

نظام المعالجة المسبقة للمواد الخام وسحقها

• وحدة التغذية الاهتزازية DLZGC1250: تتحكم في سرعة التغذية عند 250-300t/h، وتتجنب التحميل الزائد للمعدات
• الكسارة الفكية DLEV106: التكسير الأولي، حجم التغذية من ≥400 مم إلى ≥75 مم، بطانات مقاومة للتآكل من الفولاذ عالي المنغنيز
• كسارة مخروطية DLDS430 + شاشة اهتزازية ذات طابقين 2YK3070: دائرة مغلقة، تنقي الخام إلى أقل من 20 مم

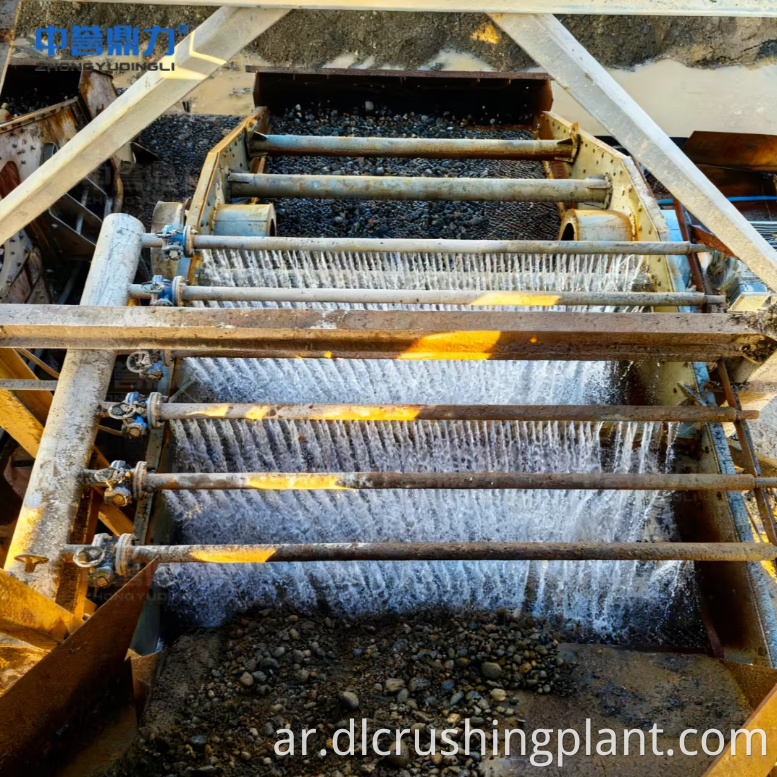

• شاشة غسيل خاصة: تزيل طلاء الطين، وتمنع انسداد الطحن، وتحسن تعرض جزيئات الذهب
• الصندوق العازل: يتلقى خامًا مؤهلًا بحجم -20 مم؛ غير مؤهل > 20 مم تم إرجاعه لإعادة التكسير

نظام الدائرة المغلقة للطحن والتصنيف

• مطحنة الكرات الرطبة MQY3660 (160 كيلو وات): تطحن -20 مم خامًا إلى -200 شبكة ≥85%، وتفكك جسيمات الذهب بالكامل
• المصنف الحلزوني DLLXS2011 (37 كيلو وات): يتحكم بدقة في تركيز اللب عند 35%-40%، ويفصل اللب المؤهل ويعيد الجزيئات الخشنة
• تصميم بحلقة مغلقة: يتجنب الإفراط في هدر الطاقة في الطحن، ويحسن كفاءة الطحن بشكل عام

CIP الكربون في نظام استخراج لب الذهب

• FX-250 هيدروسيكلون: تصنيف الكثافة بكفاءة أكبر من 90%، اللب عالي الكثافة يدخل في عملية الترشيح
• خزان الترشيح بالسيانيد: يتم تعديل اللب إلى درجة الحموضة المثالية، وإضافة محلول سيانيد الصوديوم، وإذابة الذهب في شكل مركب سيانيد الذهب
• برج امتصاص الكربون المنشط: يمتص الكربون المنشط مركب سيانيد الذهب، ويفصل الذهب عن اللب
• نظام الامتزاز والتحليل الكهربائي: محلول NaOH + محلول سيانيد الصوديوم الساخن، معدل الامتزاز > 98%
• تخليل طين الذهب: يزيل الشوائب قبل صهره

الصهر المركز وتشكيل سبائك الذهب

• فرن الصهر الحثي ذو التردد المتوسط ​​1.5-3 طن: 1200-1300 درجة مئوية، يزيل شوائب الكبريت والحديد
• محتوى الذهب من المحلول المعدني: >90%
• صب قالب الجرافيت: سبائك الذهب القياسية 100-500 جم، دورة الصهر 4-6 ساعات
• يضمن فحص الجودة المنتظم أن نقاء الذهب يتوافق مع المعايير الوطنية

حماية البيئة وتوفير الطاقة

• مثخن + مكبس الترشيح: رطوبة المخلفات أقل من 30%، مكدسة جافة في خزان المخلفات
• معدل إعادة تدوير المياه: >85%، مما يقلل بشكل كبير من استهلاك المياه العذبة
• وحدة معالجة السيانيد: طريقة الأكسدة الكيميائية، معالجة مياه الصرف الصحي المحتوية على السيانيد وفقًا لمعايير الانبعاثات الوطنية
• بقايا نفايات السيانيد: تصلب وتثبت قبل التخزين المخصص، مما يمنع التسرب
• تحويل تردد مطحنة الكرة MQY3660: انخفاض استهلاك الطاقة بنسبة 15% مقابل وضع السرعة الثابتة
• تعويض هجين ذكي منخفض الجهد: عامل الطاقة >0.97

نظام التحكم الآلي الذكي

• إجمالي القدرة المركبة: 1374 كيلووات، محول قياسي 1600 كيلو فولت أمبير
• خزانات توزيع الجهد المنخفض + خزانات البدء الناعم + خزانات تعويض الطاقة التفاعلية
• المكونات الكهربائية الرئيسية ذات المواصفات الموسعة بشكل مناسب لبدء الحمل بشكل مستقر
• نظام التحكم DCS: المراقبة في الوقت الحقيقي لحجم الجسيمات، وتركيز اللب، ووقت الترشيح، وكفاءة الامتزاز، وحمل المعدات
• تشغيل/إيقاف بنقرة واحدة، تحكم تلقائي في حلقة مغلقة، تشغيل بدون طيار للروابط الرئيسية
• تحليل ذكي بتقنية الذكاء الاصطناعي: تحليل المواد الواردة المعتمد على الكاميرا، وتعديل سرعة التغذية في الوقت الفعلي
• انحراف الحزام وكشف التمزق بدون أجهزة استشعار إضافية
• دوائر احتياطية محفوظة لجميع الوصلات لضمان استمرارية الإنتاج

نظرة عامة على المشروع

• التطبيق: خام الذهب الصخري الصلب على نطاق واسع، وخاصة مشاريع تعدين ومعالجة خام الذهب المؤكسد منخفض الجودة
• المطور: شركة خنان تشونغ يو دينجلي للمعدات الذكية المحدودة
• العملية الأساسية: CIP (الكربون في اللب) - التكسير ← الطحن ← التصنيف ← ترشيح السيانيد ← امتزاز الكربون المنشط ← التحليل الكهربائي للامتصاص ← الصهر
• التكسير الأساسي: وحدة التغذية DLZGC1250 + فك DLEV106 + مخروط DLDS430 + شاشة 2YK3070، دائرة مغلقة، من ≥400 مم إلى ≥20 مم
• الطحن الأساسي: مطحنة الكرات الرطبة MQY3660 + المصنف الحلزوني DLLXS2011، -200 شبكة ≥85%
• CIP الأساسي: تصنيف السيكلون المائي FX-250 ← ترشيح السيانيد ← امتزاز الكربون المنشط ← التحليل الكهربائي للامتصاص
• مقاييس التنظيف المكاني الرئيسية: استرداد الذهب >92%، معدل الامتصاص >98%، محتوى الذهب >90%
• التحكم الذكي: DCS + تحليل الكاميرا بالذكاء الاصطناعي + شاشة صناعية ذكية + مراقبة كاملة للفيديو
• المعايير البيئية: إعادة تدوير المياه > 85%، تصريف المخلفات الجافة (أقل من 30% رطوبة)، معالجة مياه الصرف الصحي بالسيانيد وفقًا للمعايير الوطنية

تدفق العملية

1. المعالجة المسبقة للمواد الخام وسحقها - وحدة التغذية الاهتزازية DLZGC1250 تتحكم في سرعة التغذية عند 250-300 طن / ساعة؛ تقوم الكسارة الفكية DLEV106 بالتكسير الأولي، مما يقلل من الخام من 400 مم إلى 75 مم مع بطانات مقاومة للتآكل من الفولاذ عالي المنغنيز؛ تشكل الكسارة المخروطية DLDS430 والغربلة الاهتزازية ذات الطابقين 2YK3070 دائرة مغلقة، مما يؤدي إلى تكرير الخام إلى أقل من 20 مم مع تقليل التكسير الزائد؛ تعمل شاشة الغسيل الخاصة على إزالة طلاء الطين لمنع انسداد الطحن وتحسين تعرض جزيئات الذهب؛ يدخل الخام المؤهل -20 مم إلى صندوق المخزن المؤقت بينما يعود الخام غير المؤهل الذي يزيد عن 20 مم لإعادة التكسير
2. دائرة مغلقة للطحن والتصنيف — تعمل مطحنة الكرات الشبكية الرطبة MQY3660 (160 كيلو وات) على طحن خام -20 مم إلى -200 شبكة ≥85%، مما يضمن التفكك الكامل لجزيئات الذهب من معادن الشوائب؛ يتحكم المصنف الحلزوني DLLXS2011 (37 كيلو وات) بدقة في تركيز اللب بنسبة 35%-40%، ويفصل اللب المؤهل (-200 شبكة) ويعيد الجزيئات الخشنة إلى المطحنة الكروية لإعادة الطحن، مما يؤدي بشكل فعال إلى تجنب هدر طاقة الطحن الزائد وتحسين كفاءة الطحن الإجمالية
3. استخراج لب الذهب من لب الكربون — يدخل اللب المطحون إلى السيكلون المائي FX-250 لتصنيف الكثافة بكفاءة أكبر من 90%، مع توجيه اللب عالي الكثافة إلى خزان ترشيح السيانيد؛ يتم ضبط اللب إلى درجة الحموضة المثلى ويتم إضافة محلول سيانيد الصوديوم للترشيح الكامل، وإذابة الذهب لتشكيل مركب سيانيد الذهب؛ يدخل اللب المغسول إلى برج امتصاص الكربون المنشط حيث يمتص الكربون المنشط مركب سيانيد الذهب، ويفصل الذهب عن اللب؛ يتم إرسال الكربون المنشط المحمل بالذهب إلى نظام الامتزاز والتحليل الكهربائي (هيدروكسيد الصوديوم الساخن + محلول سيانيد الصوديوم) بمعدل امتزاز > 98%، ويتم تخليل طين الذهب الناتج لإزالة الشوائب.
4. التحكم في تلوث السيانيد - تقوم وحدة معالجة السيانيد المخصصة بإجراء معالجة غير ضارة لمياه الصرف الصحي المحتوية على السيانيد عن طريق الأكسدة الكيميائية، مما يقلل محتوى السيانيد إلى معايير الانبعاثات الوطنية مع إتاحة مياه الصرف الصحي المعالجة لإعادة التدوير؛ يتم تجميد بقايا النفايات المحتوية على السيانيد وتثبيتها قبل نقلها إلى مخزن المخلفات المخصص، مما يمنع تسرب السيانيد ويضمن السلامة البيئية.
5. الصهر المركز وتشكيل سبائك الذهب - يتم إرسال طين الذهب المنقى من التحليل الكهربائي وتركيز الذهب الخشن من التخصيب المسبق بالجاذبية إلى فرن الصهر بالحث متوسط ​​التردد 1.5-3 طن عند 1200-1300 درجة مئوية؛ تتم إزالة شوائب الكبريت والحديد بالكامل، مما يشكل محلولًا معدنيًا يحتوي على الذهب بنسبة أكبر من 90%؛ يتم صب المعدن المنصهر في قوالب الجرافيت من خلال شلال للتبريد الطبيعي وتشكيل سبائك ذهبية قياسية بوزن 100-500 جرام، مع دورة صهر مدتها 4-6 ساعات وفحص الجودة بشكل منتظم.
6. DCS + التحكم الذكي بالذكاء الاصطناعي - يراقب نظام DCS حجم الجسيمات، وتركيز اللب، ووقت الترشيح، وكفاءة امتصاص الكربون المنشط، وتحميل المعدات في الوقت الفعلي، مع التشغيل/الإيقاف بنقرة واحدة والتحكم التلقائي في الحلقة المغلقة مما يتيح التشغيل غير المأهول للروابط الرئيسية؛ تقوم وحدة الذكاء الاصطناعي بتحليل المواد الواردة عبر الكاميرات لضبط سرعة التغذية في الوقت الفعلي، وتكتشف انحراف الحزام وتمزقه دون أجهزة استشعار إضافية، وتصدر تحذيرات مبكرة في الوقت المناسب؛ جميع الروابط محفوظة بدوائر احتياطية لضمان الإنتاج دون انقطاع

خدمة EPC

• تصميم مخصص لعملية التنظيف المكاني (CIP) استنادًا إلى خصائص خام محددة ومتطلبات استرداد الذهب
• توريد كامل للمعدات يغطي التكسير والطحن والتصنيف والترشيح بالتنظيف المكاني (CIP) والامتزاز والتحليل الكهربائي للامتزاز وأنظمة الصهر
• التثبيت والتشغيل والتحقق من الأداء في الموقع باستخدام معايرة معلمات CIP
• برامج تدريب المشغلين تغطي تشغيل نظام DCS، والتحكم في عملية التنظيف المكاني (CIP)، وإدارة سلامة السيانيد، وصيانة المعدات
• تكامل وحدة معالجة السيانيد وهندسة الامتثال البيئي
• تشغيل وصيانة المعدات طوال دورة حياتها، والتحديث الفني، وتوريد قطع الغيار
• تم تطوير جميع المعدات بشكل مستقل، وأكثر من 100 براءة اختراع وطنية، وأكثر من 2000 خط إنتاج على مستوى البلاد
• بناء سريع للمحطة: تم اختصار فترة البناء بنسبة تزيد عن 50% مقارنة بالمشاريع التقليدية

بيانات الحالة

• استخلاص الذهب > 92% من خلال الكربون المتكامل للتنظيف المكاني (CIP) في عملية اللب التي تجمع بين ترشيح السيانيد وامتصاص الكربون المنشط
• معدل الامتزاز > 98% عن طريق امتصاص هيدروكسيد الصوديوم الساخن + سيانيد الصوديوم ونظام التحليل الكهربائي
• محتوى الذهب > 90% في سبائك الذهب القياسية (100-500 جرام) التي يتم إنتاجها بواسطة الصهر بالحث متوسط ​​التردد
• DLZGC1250 + DLEV106 + DLDS430 + 2YK3070 تعمل عملية التكسير ذات الدائرة المغلقة على تقليل الخام من ≥400 مم إلى ≥20 مم
• طاحونة الكرات MQY3660 (160 كيلو وات) + المصنف DLLXS2011 (37 كيلو وات) تحقق -200 شبكة ≥85% مع تركيز 35%-40%
• كفاءة تصنيف السيكلون المائي FX-250 > 90% لفصل الكثافة بدقة قبل ترشيح CIP
• إجمالي القدرة المركبة 1374 كيلووات مع محول 1600 كيلو فولت أمبير، مع تعويض عامل الطاقة إلى >0.97
• إعادة تدوير المياه > 85%، تصريف المخلفات الجافة (الرطوبة ≥30%)، معالجة مياه الصرف الصحي بالسيانيد وفقًا للمعايير الوطنية
• يؤدي تحويل تردد المطحنة الكروية إلى تقليل استهلاك الطاقة بنسبة 15% مقارنة بوضع السرعة الثابتة
• يتيح نظام DCS + AI تشغيل رابط المفتاح بدون طيار مع اكتشاف انحراف الحزام دون أجهزة استشعار إضافية

التعليمات

س1: ما هو الكربون CIP في عملية اللب وكيف يحقق أكثر من 92 بالمائة من استخلاص الذهب؟

عملية CIP (الكربون في اللب) هي طريقة لاستخراج الذهب حيث يتم ترشيح لب خام الذهب المطحون بمحلول سيانيد الصوديوم لإذابة الذهب كمركب سيانيد الذهب، والذي يتم بعد ذلك امتصاصه بواسطة الكربون المنشط مباشرة في اللب. تتم معالجة الكربون المحمل بالذهب من خلال الامتزاز والتحليل الكهربائي (هيدروكسيد الصوديوم الساخن + محلول سيانيد الصوديوم، معدل الامتزاز > 98%) لاستعادة الذهب. بالاشتراك مع تصنيف كثافة السيكلون المائي FX-250 (الكفاءة > 90%) للتركيز المسبق، يحقق نظام CIP المتكامل استرداد الذهب > 92%، مما يجعله فعالًا بشكل خاص لخامات الذهب المؤكسدة منخفضة الدرجة التي لا يتم استردادها بكفاءة عن طريق الفصل بالجاذبية وحده.

س2: كيف يتعامل الخط مع المخاوف المتعلقة بالبيئة والسلامة المتعلقة بالسيانيد؟

تقوم وحدة معالجة السيانيد المخصصة بمعالجة مياه الصرف الصحي المحتوية على السيانيد عن طريق الأكسدة الكيميائية، مما يقلل محتوى السيانيد إلى معايير الانبعاثات الوطنية باستخدام المياه المعالجة المتاحة لإعادة التدوير. يتم تقوية بقايا النفايات المحتوية على السيانيد وتثبيتها قبل تخزين المخلفات في خزان مخصص لمنع التسرب. يعمل نظام معالجة المخلفات (المثخن + مكبس الترشيح) على تقليل الرطوبة إلى أقل من أو يساوي 30% للتكديس الجاف، بينما يتجاوز معدل إعادة تدوير المياه 85%. وتضمن هذه التدابير معًا الامتثال البيئي الكامل طوال عملية معالجة التنظيف المكاني (CIP).

س 3: ما هي الميزات الذكية التي يوفرها نظام التحكم DCS و AI لخط معالجة CIP؟

يراقب نظام DCS المعلمات الرئيسية بما في ذلك حجم الجسيمات، وتركيز اللب، ووقت الترشيح، وكفاءة امتصاص الكربون المنشط، وحمل المعدات في الوقت الفعلي، ويدعم التشغيل/الإيقاف بنقرة واحدة والتحكم التلقائي في الحلقة المغلقة للتشغيل غير المأهول لروابط CIP الرئيسية. تقوم وحدة الذكاء الاصطناعي بتحليل المواد الواردة عبر الكاميرات الموجودة في الموقع لضبط سرعة التغذية في الوقت الفعلي، ومنع انسداد المعدات والحمل الزائد، ويمكنها اكتشاف انحراف الحزام وتمزقه بدون أجهزة استشعار إضافية. يتم حجز جميع الوصلات الكهربائية بدوائر احتياطية، ويحقق التعويض الهجين الذكي ذو الجهد المنخفض عامل طاقة > 0.97، مما يضمن عملية معالجة CIP مستقرة على مدار الساعة طوال أيام الأسبوع.
