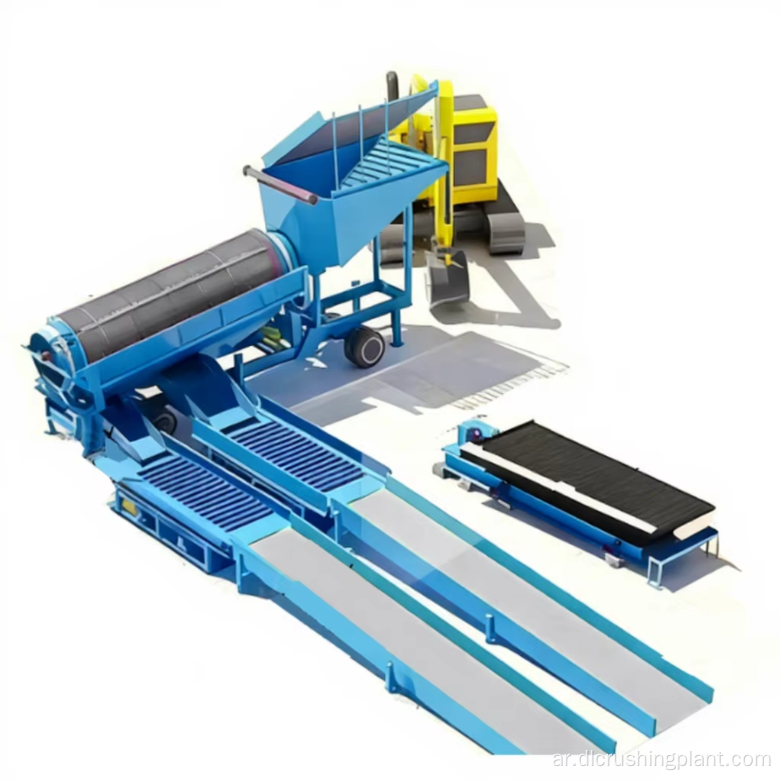

خط معالجة خام الذهب الصخري الصلب مع دائرة مغلقة، سحق، طحن، فصل الجاذبية ونظام التحكم الذكي DCS

نظام المعالجة المسبقة للمواد الخام وسحقها

• الكسارة الفكية DLEV106: التكسير الأولي، تقليل الخام من ≥400 مم خطوة بخطوة
• كسارة مخروطية DLDS430: تكسير ثانوي في دائرة مغلقة مع شاشة اهتزازية
• الغربال الاهتزازي ذو الطابقين 2YK3070: يشكل دورة سحق ذات دائرة مغلقة، حجم التفريغ أقل من أو يساوي 20 مم
• شاشة غسيل خاصة: تزيل طبقة الطين على سطح الخام، وتمنع انسداد نظام الطحن، وتحسن تعرض جزيئات الذهب
• جميع البطانات المقاومة للتآكل: فولاذ منغنيز عالي، عمر خدمة ممتد بشكل كبير

نظام الطحن والتصنيف

• مطحنة الكرات الرطبة MQY3660 (160 كيلو وات): تطحن الخام المسحوق إلى -200 شبكة ≥85%، مما يضمن تفكك جسيمات الذهب بالكامل من الشوائب
• المصنف الحلزوني DLLXS2011 (37 كيلو وات): يشكل دائرة مغلقة بمطحنة كروية، ويتم التحكم في تركيز اللب بدقة عند 35%-40%
• يتم إرجاع الجزيئات الخشنة غير المؤهلة لإعادة الطحن، وتجنب الإفراط في الطحن وتحسين كفاءة الطحن

الفصل بالجاذبية واستخراج الذهب

• FX-250 هيدروسيكلون: تصنيف الكثافة بكفاءة > 90%، يستغل كثافة معادن الذهب (19.3 جم/سم³)
• فاصل حلزوني للفصل الخام: تمت ترقية التركيز إلى 5-20 جم/طن
• 6-SX1800 طاولة الاهتزاز للفصل الدقيق: تمت ترقية التركيز إلى 20-50 جم/طن
• يعمل الفصل متعدد المراحل على استعادة جزيئات الذهب الخشنة (0.1-3 مم) بكفاءة عالية

التركيز على الصهر والتشكيل

• فرن الصهر الحثي ذو التردد المتوسط ​​1.5-3 طن: 1200-1300 درجة مئوية، يزيل شوائب الكبريت والحديد
• محتوى الذهب من المحلول المعدني: >90%
• صب قالب الجرافيت: سبائك الذهب القياسية 100-500 جم، دورة الصهر 4-6 ساعات
• يضمن اختبار النقاء المنتظم الامتثال لمعايير الصناعة

حماية البيئة وتوفير الطاقة

• مثخن + مكبس الترشيح: رطوبة المخلفات أقل من 30%، مكدسة جافة في خزان المخلفات
• معدل إعادة تدوير المياه: >85%، مما يقلل بشكل كبير من استهلاك المياه العذبة
• تحويل تردد المطحنة الكروية: تم تقليل استهلاك الطاقة بنسبة 15% مقارنة بوضع السرعة الثابتة
• التحليل الكهربائي لامتصاص السيانيد الاختياري: معدل الامتزاز > 98%
• ترشيح الكربون الاختياري CIL: استرداد الذهب > 92% لخام الأكسيد منخفض الجودة

نظام التحكم الذكي

• إجمالي القدرة المركبة: 1374 كيلووات، محول قياسي 1600 كيلو فولت أمبير
• نظام التحكم DCS + وحدة التحليل الذكي AI: مراقبة في الوقت الحقيقي لحجم الجسيمات، وتركيز اللب، وحمل المعدات
• تشغيل/إيقاف بنقرة واحدة، التحكم التلقائي في عملية الحلقة المغلقة
• تحليل كاميرا الذكاء الاصطناعي: يضبط سرعة التغذية في الوقت الفعلي، ويكتشف انحراف الحزام وتمزقه دون أجهزة استشعار إضافية
• بدء تدفق المواد المضادة، وتوقف تدفق المواد إلى الأمام
• تعويض هجين ذكي منخفض الجهد: عامل الطاقة >0.97
• تشخيص الأخطاء والإنذار المبكر: التسجيل التلقائي للمعلمات قبل 5 دقائق من التوقف
• السلطة الهرمية: أوضاع تلقائية/يدوية/صيانة
• مراقبة كاملة بالفيديو عالي الدقة للمناجم: مراقبة لجميع الأحوال الجوية على مدار الساعة طوال أيام الأسبوع، وشاشة كبيرة صناعية ذكية

نظرة عامة على المشروع

• التطبيق: مشاريع تعدين ومعالجة خام الذهب الصخري على نطاق واسع
• المطور: شركة خنان تشونغ يو دينجلي للمعدات الذكية المحدودة
• نوع الخام: خام الذهب الصخري الصلب، قابل للتخصيص لخام الذهب المؤكسد منخفض الدرجة
• نطاق المعالجة: التكسير ← الغسيل ← الطحن والتصنيف ← الفصل بالجاذبية ← الصهر ← (الترشيح الاختياري)
• التكسير الأساسي: فك DLEV106 + مخروط DLDS430 + شاشة 2YK3070، دائرة مغلقة، من ≥400 مم إلى ≥20 مم
• الطحن الأساسي: مطحنة الكرات الرطبة MQY3660 + المصنف الحلزوني DLLXS2011، -200 شبكة ≥85%
• الفصل الأساسي: FX-250 هيدروسيكلون + فاصل حلزوني + طاولة اهتزاز 6-SX1800، استرداد> 85%
• الصهر الأساسي: فرن الحث بالتردد المتوسط ​​1.5-3 طن، محتوى الذهب > 90%
• التحكم الذكي: تحليل كاميرا DCS + AI + مراقبة فيديو عالية الدقة بالكامل + شاشة كبيرة ذكية
• المعيار البيئي: إعادة تدوير المياه > 85%، التفريغ الجاف للمخلفات (الرطوبة ≥30%)، عامل الطاقة > 0.97

تدفق العملية

1. المعالجة المسبقة للمواد الخام والسحق — تقوم الكسارة الفكية DLEV106 بإجراء التخفيض الأولي للخام الخام الذي يقل عن أو يساوي 400 مم؛ تشكل الكسارة المخروطية DLDS430 والغربلة الاهتزازية ذات الطابقين 2YK3070 دورة تكسير ذات دائرة مغلقة، مما يقلل الخام خطوة بخطوة إلى أقل من أو يساوي 20 مم؛ تعمل شاشة غسيل خاصة على إزالة طبقة الطين الموجودة على سطح الخام، مما يمنع انسداد نظام الطحن اللاحق ويحسن معدل تعرض جزيئات الذهب؛ جميع البطانات المقاومة للتآكل مصنوعة من الفولاذ عالي المنغنيز لإطالة عمر الخدمة
2. الطحن والتصنيف — تعمل مطحنة الكرات الرطبة ذات الشبكة الرطبة MQY3660 (160 كيلو وات) على طحن الخام الذي يقل عن 20 مم إلى -200 شبكة ≥85%، مما يضمن التفكك الكامل لجزيئات الذهب من الشوائب؛ يشكل المصنف الحلزوني DLLXS2011 (37 كيلو وات) دائرة مغلقة مع المطحنة الكروية، ويتحكم بدقة في تركيز اللب عند 35%-40%؛ يتم إرجاع الجزيئات الخشنة غير المؤهلة لإعادة طحنها، وتجنب الإفراط في الطحن وتحسين كفاءة الطحن
3. فصل الجاذبية واستخلاص الذهب — يقوم السيكلون المائي FX-250 بتصنيف الكثافة بكفاءة تزيد عن 90%، مستغلًا اختلاف الكثافة الكبير لمعادن الذهب (19.3 جم/سم مكعب)؛ يقوم الفاصل الحلزوني بإجراء فصل تقريبي، مما يؤدي إلى تحسين درجة التركيز إلى 5-20 جم/طن؛ 6-SX1800 تقوم طاولة الاهتزاز بإجراء فصل جيد، مما يؤدي إلى زيادة تحسين التركيز إلى 20-50 جم/طن؛ يقوم النظام متعدد المراحل باستعادة جزيئات الذهب الخشنة (0.1-3 مم) بكفاءة عالية
4. الصهر والتشكيل المركز — فرن الصهر الحثي ذو التردد المتوسط ​​1.5-3 طن يزيل الشوائب مثل الكبريت والحديد عند 1200-1300 درجة مئوية، ويشكل محلولًا معدنيًا بمحتوى ذهبي > 90%؛ يُسكب المعدن المنصهر في قوالب الجرافيت من خلال شلال للتبريد وتشكيل سبائك ذهبية قياسية (100-500 جم)؛ تتراوح دورة الصهر من 4 إلى 6 ساعات مع إجراء اختبارات نقاء منتظمة
5. استخلاص الذهب المتقدم الاختياري — بالنسبة لخام الذهب المؤكسد منخفض الجودة، يحقق نظام امتصاص السيانيد الاختياري والتحليل الكهربائي (NaOH الساخن + محلول سيانيد الصوديوم) معدل امتصاص > 98%؛ عملية ترشيح الكربون الاختيارية CIL تحقق استرداد الذهب > 92%؛ يتم صهر طين الذهب كهربائيا بعد التخليل لإنتاج السبائك النهائية
6. التفريغ الجاف للمخلفات وإعادة تدوير المياه — تتم معالجة المخلفات عن طريق مكبس الترشيح والمكثف، مما يقلل محتوى الرطوبة إلى أقل من أو يساوي 30% للتكديس الجاف؛ يتجاوز معدل إعادة تدوير الموارد المائية 85%، مما يقلل بشكل كبير من استهلاك المياه العذبة والأثر البيئي

خدمة EPC

• مقاولات إبكو الجاهزة: من أبحاث المشاريع والمسح والتخطيط إلى الإنشاءات المدنية وشراء المعدات والتركيب والتشغيل وإدارة التشغيل
• مفهوم بناء المصنع السريع: التقدم المتزامن لجميع وصلات البناء، وتقصير فترة البناء بنسبة تزيد عن 50% مقارنة بالمشاريع التقليدية
• تقليل تكاليف المعدات والمرافق والعمالة في الموقع، وتحسين دقة التحكم في التكلفة والتخطيط
• 22 مركز خدمة على مستوى الدولة، وأكثر من 1000 موظف خدمة تركيب وما بعد البيع، وأكثر من 30 مركبة خدمة متنقلة
• دعم عبر الإنترنت 7 × 24 ساعة، وحل المشكلات في الموقع خلال 48 ساعة
• تشغيل وصيانة المعدات طوال دورة حياتها، والتحديث الفني، وتوريد قطع الغيار
• معلمات العملية القابلة للتخصيص: دقة الطحن ونظام الكاشف ومعلمات الفصل المعدلة بناءً على بيانات فحص الخام الفعلية
• تم تطوير جميع المعدات بشكل مستقل، وأكثر من 100 براءة اختراع وطنية، وأكثر من 2000 خط إنتاج على مستوى البلاد

بيانات الحالة

• معدل الاسترداد المركز > 85% من خلال التكسير والطحن والتصنيف والفصل بالجاذبية المتكاملة
• محتوى الذهب > 90% في سبائك الذهب القياسية (100-500 جرام) التي يتم إنتاجها بواسطة الصهر بالحث متوسط ​​التردد
• يحقق التكسير بالدائرة المغلقة DLEV106 + DLDS430 + 2YK3070 تفريغًا موحدًا ≥20 مم من تغذية ≥400 مم
• مطحنة الكرة MQY3660 + المصنف DLLXS2011 يحقق -200 شبكة ≥85% مع تركيز اللب 35%-40%
• كفاءة تصنيف السيكلون المائي FX-250 > 90%، مع استغلال كثافة الذهب 19.3 جم/سم مكعب للفصل الدقيق
• يحقق ترشيح الكربون CIL الاختياري استرداد الذهب بنسبة تزيد عن 92% لخامات الأكسيد منخفضة الجودة
• طاحونة الكرات ذات تحويل التردد تقلل من استهلاك الطاقة بنسبة 15%؛ يحقق التعويض الهجين الذكي عامل الطاقة> 0.97
• معدل إعادة تدوير المياه أكبر من 85%، والتفريغ الجاف للمخلفات (الرطوبة أقل من 30%)، مما يتوافق مع الامتثال البيئي
• تم اختصار فترة البناء بنسبة تزيد عن 50% من خلال مفهوم بناء المصنع السريع
• يضمن نظام DCS + AI مع مراقبة الفيديو عالي الدقة عملية ذكية خالية من الأخطاء على مدار 24 ساعة

التعليمات

Q1: ما هو تكوين المعدات الذي يستخدمه نظام التكسير بالدائرة المغلقة لمعالجة خام الذهب الصخري الصلب؟

يستخدم نظام التكسير كسارة فكية DLEV106 للتخفيض الأولي، مقترنة بكسارة مخروطية DLDS430 وغربلة اهتزازية ذات سطح مزدوج 2YK3070 لتشكل دورة دائرة مغلقة. يعمل هذا التكوين على تقليل الخام الخام من ≥400mm إلى ≥20mm. يتم أيضًا تضمين شاشة غسيل خاصة لإزالة طلاء الطين من سطح الخام، مما يمنع انسداد نظام الطحن ويحسن تعرض جزيئات الذهب. جميع البطانات المقاومة للتآكل مصنوعة من الفولاذ عالي المنغنيز، مما يزيد بشكل كبير من عمر خدمة المعدات في تطبيقات الصخور الصلبة.

س2: كيف يستغل نظام الفصل بالجاذبية كثافة معدن الذهب لاستخراجه بكفاءة عالية؟

يقوم السيكلون المائي FX-250 بتصنيف الكثافة بكفاءة أكبر من 90%، مع الاستفادة من فرق الكثافة الكبير لمعادن الذهب (19.3 جم/سم مكعب) لفصل جزيئات الذهب عالية الكثافة عن المخلفات. يقوم الفاصل الحلزوني بعد ذلك بإجراء فصل تقريبي لترقية التركيز إلى 5-20g/t، وتقوم طاولة الاهتزاز 6-SX1800 بإجراء فصل جيد لزيادة الترقية إلى 20-50g/t. يعمل هذا النهج متعدد المراحل على استعادة جزيئات الذهب الخشنة (0.1-3 مم) بشكل فعال مع معدل استرداد مركز يتجاوز 85%.

س 3: ما هي ميزات التحكم الذكي والبيئية التي يوفرها نظام DCS و AI؟

يقوم نظام التحكم DCS المزود بوحدة التحليل الذكي بالذكاء الاصطناعي بمراقبة حجم الجسيمات وتركيز اللب وحمل المعدات في الوقت الفعلي، مما يدعم التشغيل/الإيقاف بنقرة واحدة والتحكم التلقائي في الحلقة المغلقة. تستخدم وحدة الذكاء الاصطناعي الكاميرات لتحليل المواد الواردة وضبط سرعة التغذية، والكشف عن انحراف الحزام وتمزقه بدون أجهزة استشعار إضافية. تشتمل الميزات البيئية على التفريغ الجاف للمخلفات (الرطوبة أقل من 30%)، وإعادة تدوير المياه >85%، ومطحنة الكرات لتحويل التردد (الطاقة -15%)، والتعويض الهجين الذكي (عامل الطاقة >0.97). يتوفر التحليل الكهربائي لامتصاص السيانيد الاختياري (الامتزاز > 98%) وتصفية الكربون CIL (الاسترداد > 92%) للخامات منخفضة الجودة.
