الدفع نوع:L/C,T/T,D/P
إنكوترم:FOB,EXW,FAS,FCA,CFR,CIF
أدني كمية الطلب:1 Set/Sets
نقل:Ocean
ميناء:Qingdao
علامة تجارية: Zhongyudingli
Origin: الصين
الحالة: جديد
صناعة قابلة للتطبيق: أعمال البناء, الطاقة والتعدين
مكان تقديم الخدمات المحلية (في أي البلدان توجد منافذ خدمة خارجية): روسيا, إندونيسيا
فحص مصنع الفيديو: قدمت
تقرير الاختبار الميكانيكي: قدمت
نوع التسويق: منتج ساخن 2019
فترة ضمان المكونات الأساسية: 1.5 سنة
المكونات الأساسية: محرك, محرك
فترة الضمان: 1.5 سنة
نقطة البيع الأساسية: إنتاجية عالية
نقل: Ocean
مكان المنشأ: الصين
ميناء: Qingdao
الدفع نوع: L/C,T/T,D/P
إنكوترم: FOB,EXW,FAS,FCA,CFR,CIF

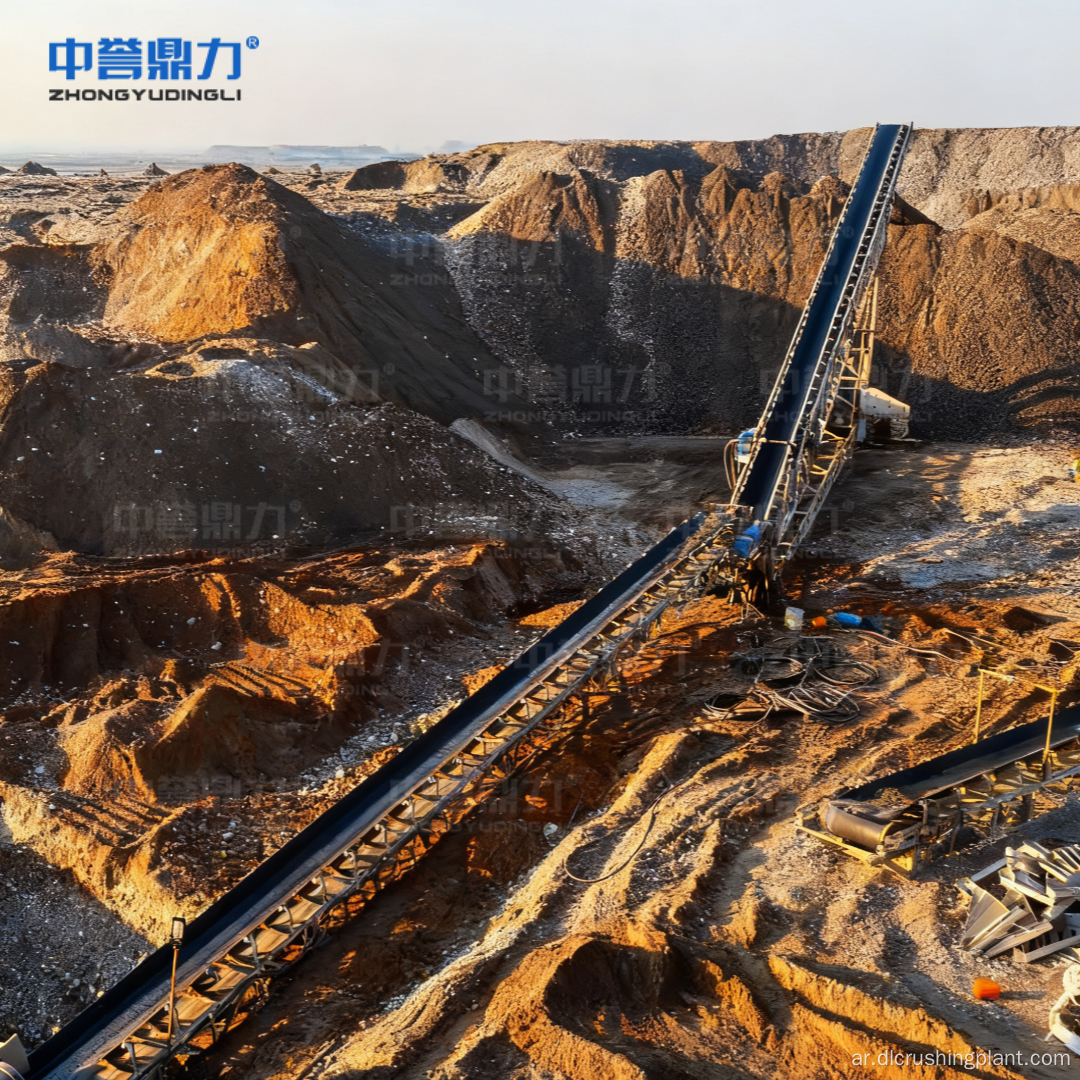

تم تصميم خط إنتاج معالجة خام الذهب الصخري بواسطة Zhongyu Dingli من أجل التشغيل المتسق وطويل الأمد في مناجم الذهب المتوسطة والكبيرة الحجم، مما يوفر قدرة معالجة مستقرة تبلغ 150 طنًا في الساعة. يعمل نظام التكسير ذو الدائرة المغلقة على مرحلتين - الكسارة الفكية (التغذية أقل من 450 مم، التفريغ أقل من 450 مم) متبوعة بكسارة مخروطية - على تقليل الخام الخام إلى أقل من 20 مم مع تقليل التكسير الزائد. تقوم الغربال الاهتزازي ذو الطبقة المزدوجة بإرجاع المواد كبيرة الحجم لإعادة المعالجة، مما يضمن التدفق المستقر للمواد. تعمل مطحنة الكرات الشبكية الرطبة عالية الكفاءة، المُحسّنة لإنتاجية 150 طنًا في الساعة، على طحن الخام إلى -200 شبكة تتجاوز 85% لتفكك جسيمات الذهب بالكامل، مع الحفاظ على المصنف الحلزوني لتركيز اللب عند 35%-40% في تكوين دائرة مغلقة. يستخدم استخراج الذهب السيكلون المائي FX-300 (كفاءة التصنيف > 92%)، والفاصل الحلزوني لاستخلاص الذهب الخشن (0.1-3 مم، التركيز 5-20 جم/طن)، وطاولة الرج للتكرير عالي الجودة (20-50 جم/طن، الاستخلاص ≥88%). بالنسبة لخامات الأكسيد منخفضة الجودة، يعمل الترشيح الاختياري CIP/CIL على تعزيز الاسترداد إلى ≥93%. يتم تركيز صهر فرن الحث متوسط التردد سعة 2-4 طن عند درجة حرارة 1200-1300 درجة مئوية، مما ينتج سبائك الذهب (100-500 جم) بنقاء أعلى من 90%. يوفر نظام التحكم المركزي DCS المراقبة في الوقت الحقيقي، وبدء التشغيل التلقائي للتدفق العكسي وإيقاف التدفق الأمامي، وإنذار الأخطاء مع حماية الارتباط، وتعديل المعلمة عن بعد. تعمل المكونات المقاومة للتآكل بما في ذلك البطانات الفولاذية ذات نسبة المنغنيز العالية والشبكات المقاومة للتآكل على إطالة عمر الخدمة وتقليل تكرار الصيانة، مما يتيح التشغيل المستمر على مدار الساعة طوال أيام الأسبوع.
| Item | Details |
|---|---|
| Processed Material | Hard rock gold ore (various types including high-clay, low-grade) |
| Processing Capacity | 150 TPH |
| Feeding Equipment | Vibrating Feeder (adjustable speed, matched to 150 TPH) |
| Primary Crushing | Jaw Crusher (feed ≤450 mm, discharge ≤80 mm) |
| Secondary Crushing | Cone Crusher (closed-circuit, discharge ≤20 mm) |
| Screening | Double-Layer Vibrating Screen (>20 mm return, ≤20 mm qualified) |
| Grinding | Wet Grid Ball Mill (optimized for 150 TPH) |
| Classification | Spiral Classifier (closed-circuit, pulp density 35%–40%) |
| Grinding Fineness | -200 mesh ≥85% |
| Hydrocyclone | FX-300 (classification efficiency >92%) |
| Gravity Separation | Spiral Separator (0.1–3 mm, concentrate 5–20 g/t) |
| Fine Separation | Shaking Table (concentrate 20–50 g/t, recovery ≥88%) |
| Optional Leaching | CIP/CIL for low-grade oxide ores (recovery ≥93%) |
| Smelting | 2–4 t Medium-Frequency Induction Furnace (1200–1300°C) |
| Gold Purity | ≥90% after impurity removal |
| Gold Ingot Specification | 100–500 g |
| Intelligent Control | DCS centralized control with remote monitoring |
| Tailings Treatment | Dry discharge (moisture ≤30%, water recycling ≥85%) |
| Wear Protection | High manganese steel liners, corrosion-resistant screens |
| EPC Contractor | Zhongyu Dingli |
يتم تغذية خام الذهب الخام من الصخور الصلبة بواسطة وحدة تغذية اهتزازية قابلة للتعديل بسرعة بمعدل متحكم يتوافق مع سعة 150 طنًا في الساعة، مما يمنع التحميل الزائد للمعدات. تقوم الكسارة الفكية بالتكسير الأولي، مما يقلل الخام من ≥450 مم إلى ≥80 مم. يدخل تفريغ الكسارة إلى الكسارة المخروطية للتكسير الدقيق الثانوي في تكوين دائرة مغلقة مع شاشة اهتزاز مزدوجة الطبقة، حيث تمر المواد المؤهلة 20 مم من خلالها ويتم إرجاع الجزيئات كبيرة الحجم (> 20 مم) لإعادة المعالجة. يدخل الخام المؤهل إلى مطحنة الكرات الشبكية الرطبة، المُحسّنة لإنتاجية 150 طنًا في الساعة، وطحنه إلى -200 شبكة تتجاوز 85% لتفكك جزيئات الذهب بالكامل. يشكل المصنف الحلزوني دائرة مغلقة مع المطحنة الكروية، لفصل اللب المؤهل عن الجسيمات الخشنة والحفاظ على تركيز اللب عند 35%-40%. يتم ضخ اللب المصنف إلى السيكلون المائي FX-300 لتقسيم الطبقات إلى طبقات بكفاءة تصنيف تزيد عن 92%، واستعادة تركيز الذهب عالي الكثافة. يلتقط الفاصل الحلزوني جزيئات الذهب الخشنة (0.1-3 مم)، ويرفع التركيز إلى 5-20 جم/طن، ويتم تكرير طاولة الرج إلى تركيز عالي الجودة عند 20-50 جم/طن مع استرداد ≥88%. يتم صهر التركيز عالي الجودة في فرن الحث متوسط التردد سعة 2-4 طن عند درجة حرارة 1200-1300 درجة مئوية، حيث تتم إزالة الشوائب بما في ذلك الكبريت والحديد، لإنتاج سبائك الذهب (100-500 جم) بنقاء أعلى من 90%. بالنسبة لخامات الأكسيد منخفضة الجودة، تتم إضافة الترشيح CIP/CIL كعملية تكميلية، مما يعزز الاسترداد إلى ≥93% مع التحليل الكهربائي بالامتزاز الاختياري بمعدل امتصاص ≥98%. يتم نزع الماء من المخلفات من خلال مكثف ومكبس الترشيح حتى تصل الرطوبة إلى أقل من أو يساوي 30% للتكديس الجاف، مع تجاوز المياه المعاد تدويرها 85% من إجمالي الاستهلاك.
س 1: كيف يضمن تصميم الدائرة المغلقة للسحق والطحن قدرة ثابتة تبلغ 150 طنًا في الساعة؟
تعمل الكسارة الفكية والكسارة المخروطية في تكوين دائرة مغلقة على مرحلتين مع شاشة اهتزاز مزدوجة الطبقة تعمل باستمرار على إرجاع الجسيمات كبيرة الحجم (> 20 مم) لإعادة المعالجة بينما تقوم على الفور بتفريغ المواد المؤهلة ≥20 مم. وهذا يمنع الإفراط في التكسير، ويقلل من حمل المحرك غير الضروري، ويحافظ على معدل تدفق ثابت للمواد. وبالمثل، تشكل المطحنة الكروية والمصنف الحلزوني حلقة مغلقة تعيد الجزيئات الخشنة لإعادة طحنها، مما يضمن كثافة عجينة مستقرة عند 35%-40% وإخراج شبكي متسق -200 يتجاوز 85%. يعمل هذا التصميم المتشابك على التخلص من الاختناقات ويضمن أن يحافظ الخط بأكمله على إنتاجية تبلغ 150 طنًا في الساعة دون انقطاع.
س2: ما هي ميزات الموثوقية التي تجعل هذا الحل مناسبًا للتشغيل على مدار الساعة طوال أيام الأسبوع على المدى الطويل؟
يتضمن الحل طبقات موثوقية متعددة: بطانات فولاذية عالية المنغنيز مقاومة للتآكل وشاشات مقاومة للتآكل تعمل على إطالة عمر خدمة المكونات؛ يمنع ربط المعدات الذكي الانسداد والتحميل الزائد والأضرار الثانوية من خلال إيقاف التشغيل التلقائي للخطأ؛ يعمل التصميم المعياري مع المكونات التي يمكن الوصول إليها على تبسيط عملية الصيانة وتقليل وقت التوقف عن العمل؛ ويوفر نظام DCS مراقبة في الوقت الفعلي لحجم الجسيمات وتركيز اللب ودرجة حرارة المعدات مع إنذارات إنذار مبكر. تعمل هذه الميزات مجتمعة على تمكين التشغيل المستمر على مدار الساعة طوال أيام الأسبوع مع الحد الأدنى من فترات التوقف غير المخطط لها، مما يجعل الحل مثاليًا لعمليات التعدين المتوسطة والكبيرة الحجم التي تتطلب إنتاجًا ثابتًا على المدى الطويل.
س3: متى يجب دمج الترشيح CIP/CIL، وكيف يؤدي ذلك إلى تحسين عملية استخلاص الذهب بشكل عام؟
يعمل الفصل بالجاذبية على استعادة جزيئات الذهب الخشنة الحرة (0.1-3 مم) بمعدلات استرداد ≥88%، ولكن الذهب الناعم أو المغلف الذي يظل محبوسًا داخل معادن الكبريتيد أو السيليكات لا يمكن التقاطه بطرق الجاذبية وحدها. بالنسبة لخامات الأكسيد منخفضة الدرجة، يتم دمج ترشيح CIP (الكربون في اللب) أو CIL (الكربون في الترشيح) كعملية تكميلية حيث يقوم محلول السيانيد بإذابة الذهب الناعم ويمتص الكربون المنشط مركب سيانيد الذهب. وهذا يدفع التعافي الإجمالي إلى ≥93% مع معدلات امتصاص ≥98%. يعتمد قرار إضافة الترشيح على بيانات فحص الخام والتحليل المعدني، وتحقيق التوازن بين اقتصاد الإنتاج مع أقصى استفادة من الموارد.
