الدفع نوع:L/C,T/T
إنكوترم:FOB,CFR,CIF,EXW,FAS,FCA
أدني كمية الطلب:1 Set/Sets
نقل:Ocean
ميناء:Qingdao
علامة تجارية: Zhongyudingli
Origin: الصين
شهادة: ISO9001/ISO14001/ISO45001/CE
الحالة: جديد
صناعة قابلة للتطبيق: أعمال البناء, الطاقة والتعدين
مكان تقديم الخدمات المحلية (في أي البلدان توجد منافذ خدمة خارجية): روسيا, إندونيسيا
فحص مصنع الفيديو: قدمت
تقرير الاختبار الميكانيكي: قدمت
نوع التسويق: منتج ساخن 2019
فترة ضمان المكونات الأساسية: 1.5 سنة
المكونات الأساسية: محرك, محرك
فترة الضمان: 1.5 سنة
نقطة البيع الأساسية: إنتاجية عالية
نقل: Ocean
مكان المنشأ: الصين
الشهادات: ISO9001/ISO14001/ISO45001/CE
ميناء: Qingdao
الدفع نوع: L/C,T/T
إنكوترم: FOB,CFR,CIF,EXW,FAS,FCA
تم تصميم خط إنتاج معالجة خام الذهب الصخري بواسطة Zhongyu Dingli، حيث يدمج المعالجة المسبقة للمواد الخام، والسحق بدائرة مغلقة، والطحن، والفصل بالجاذبية، والصهر، والتصفية الاختيارية CIP/CIL إلى حل ذكي متكامل. تقوم وحدة التغذية الاهتزازية DLZGC1250 بتوصيل الخام بمعدل 250-300 طن/ساعة إلى الكسارة الفكية DLEV106 للتكسير الخشن (التغذية أقل من 400 مم، التفريغ أقل من 75 مم)، تليها الكسارة المخروطية DLDS430 التي تعمل مع الغربال الاهتزازي مزدوج الطبقة 2YK3070 في دائرة ثانوية مغلقة الحلقة، مما يؤدي إلى تكرير الخام إلى أقل من أو يساوي 20 مم. تعمل شاشة الغسيل على إزالة غلاف الطين لتحسين تعرض جزيئات الذهب. تشكل طاحونة الكرات الشبكية الرطبة MQY3660 (160 كيلووات) والمصنف الحلزوني DLLXS2011 (37 كيلووات) نظام طحن بدائرة مغلقة، مما ينتج -200 مادة شبكية تتجاوز 85% مع كثافة عجينة تتراوح بين 35%-40%. يستخدم استخراج الذهب سيكلون مائي FX-250 (كفاءة > 90%)، فاصل حلزوني (تركيز 5-20 جم/طن)، وطاولة اهتزاز 6-SX1800 (تركيز 20-50 جم/طن، استخلاص > 85%). يتم تركيز صهر فرن الحث متوسط التردد سعة 1.5-3 طن عند درجة حرارة 1200-1300 درجة مئوية خلال دورات مدتها 4-6 ساعات، مما ينتج سبائك الذهب (100-500 جم) بنقاء أعلى من 90%. يتيح نظام DCS المستند إلى بروتوكول PROFINET مع مراقبة الكاميرا المدعومة بالذكاء الاصطناعي التشغيل/الإيقاف بمفتاح واحد، ومراقبة المعلمات في الوقت الفعلي، والإنذار المبكر بالأخطاء، واكتشاف انحراف الحزام. تبلغ القدرة المركبة 1374 كيلووات مع محول موصى به بقدرة 1600 كيلو فولت أمبير، مما يحقق عامل الطاقة ≥0.97 من خلال التعويض الهجين الذكي. تحويل تردد المطحنة الكروية يقلل من استهلاك الطاقة بنسبة 15%. يحقق التفريغ الجاف للمخلفات رطوبة أقل من 30% وإعادة تدوير المياه بنسبة تزيد عن 85%.
| Item | Details |
|---|---|
| Processed Material | Rock gold ore |
| Feeding Equipment | DLZGC1250 Vibrating Feeder (250–300 t/h) |
| Primary Crushing | DLEV106 Jaw Crusher (feed ≤400 mm, discharge ≤75 mm) |
| Secondary Crushing | DLDS430 Cone Crusher + 2YK3070 Double-Layer Vibrating Screen (closed-loop) |
| Crushing Output | ≤20 mm qualified ore |
| Pretreatment | Washing screen for clay removal |
| Grinding | MQY3660 Wet Grid Ball Mill (160 kW) |
| Classification | DLLXS2011 Spiral Classifier (37 kW, closed-circuit) |
| Grinding Fineness | -200 mesh ≥85% |
| Pulp Density | 35%–40% |
| Hydrocyclone | FX-250 (classification efficiency >90%) |

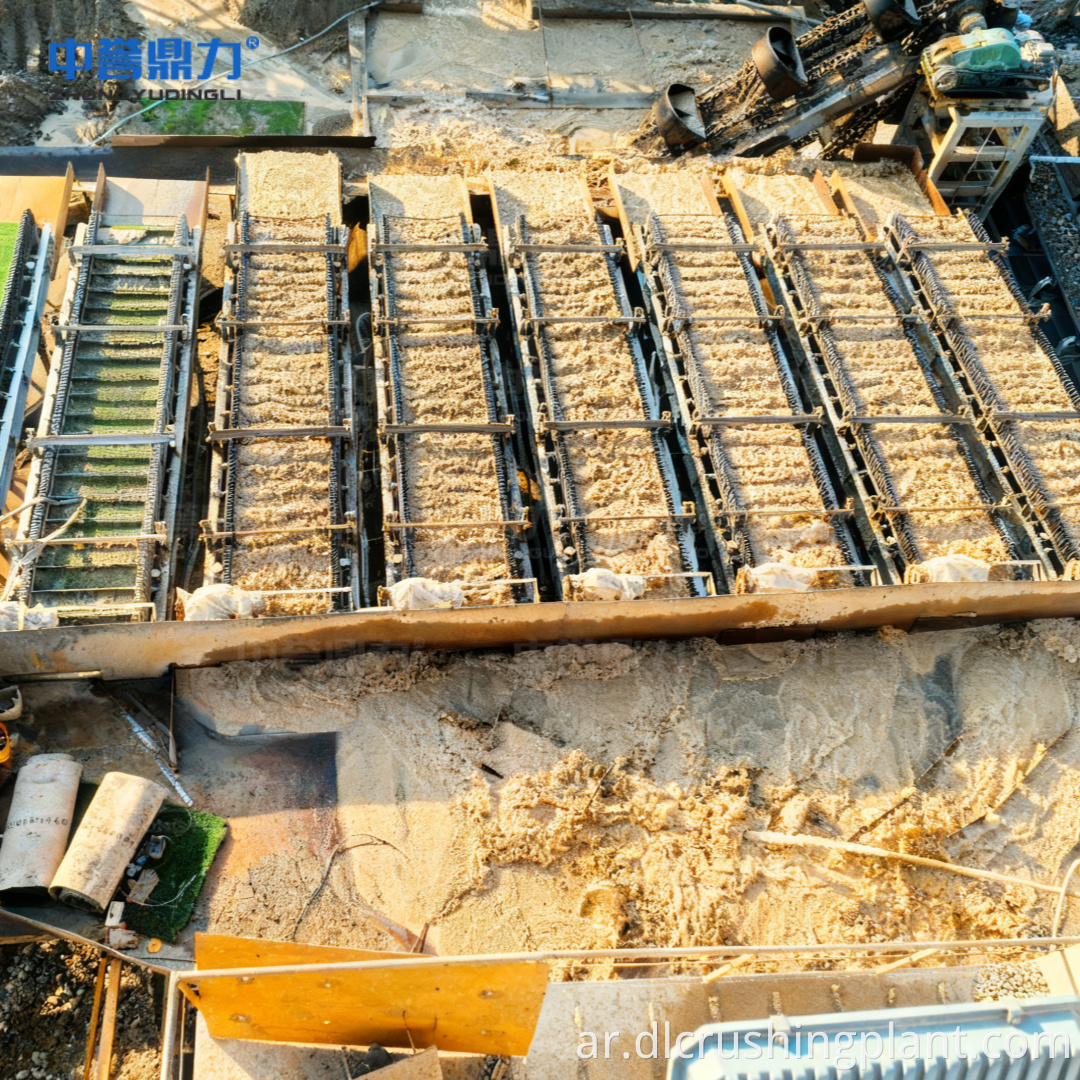

| Gravity Separation | Spiral Separator (0.1–3 mm, concentrate 5–20 g/t) |
| Fine Separation | 6-SX1800 Shaking Table (concentrate 20–50 g/t, recovery >85%) |
| Smelting | 1.5–3 t Medium-Frequency Induction Furnace (1200–1300°C, 4–6 h cycle) |
| Gold Purity | ≥90% after impurity removal |
| Gold Ingot Specification | 100–500 g |
| Optional Leaching | CIL carbon leaching (recovery >92%) / desorption electrolysis (rate >98%) |
| Intelligent Control | DCS (PROFINET) + AI camera monitoring |
| Installed Capacity | 1374 kW (recommended transformer: 1600 KVA) |
| Power Factor | ≥0.97 (intelligent hybrid compensation) |
| Energy Saving | Ball mill frequency conversion (15% reduction) |
| Tailings Treatment | Dry discharge (moisture ≤30%, water recycling >85%) |
| EPC Contractor | Zhongyu Dingli |
يتم تغذية خام الذهب الصخري الخام بواسطة وحدة التغذية الاهتزازية DLZGC1250 بمعدل يتم التحكم فيه من 250 إلى 300 طن / ساعة في الكسارة الفكية DLEV106 للتكسير الأولي، مما يقلل الخام من 400 مم إلى 75 مم. يدخل تفريغ الكسارة إلى الكسارة المخروطية DLDS430 ودائرة الحلقة المغلقة ذات الشاشة الاهتزازية مزدوجة الطبقة 2YK3070، حيث تمر المواد المؤهلة ≥20 مم ويتم إرجاع الجزيئات كبيرة الحجم لإعادة التكسير. تعمل شاشة الغسيل على إزالة غلاف الطين لتعزيز التعرض لجزيئات الذهب ومنع انسداد مجرى النهر. يدخل الخام المؤهل إلى مطحنة الكرات الشبكية الرطبة MQY3660 ونظام الطحن بالدائرة المغلقة للمصنف الحلزوني DLLXS2011، حيث يتم الحفاظ على كثافة اللب عند 35%-40% وتصل دقة الطحن إلى -200 شبكة تتجاوز 85% لتفكك جزيئات الذهب بالكامل. يتم ضخ اللب المصنف إلى السيكلون المائي FX-250 من أجل التقسيم الطبقي للكثافة بكفاءة تزيد عن 90%. يلتقط الفاصل الحلزوني جزيئات الذهب الخشنة (0.1-3 مم)، مما يؤدي إلى ترقية التركيز إلى 5-20 جم/طن، كما تقوم طاولة الاهتزاز 6-SX1800 بتنقية التركيز إلى 20-50 جم/طن مع استرداد يزيد عن 85%. يتم صهر المركز عالي الجودة في فرن الحث متوسط التردد سعة 1.5-3 طن عند درجة حرارة 1200-1300 درجة مئوية خلال دورة مدتها 4-6 ساعات، لإنتاج سبائك الذهب (100-500 جم) بنقاء أعلى من 90%. بالنسبة لخامات الأكسيد منخفضة الجودة، يمكن إضافة ترشيح الكربون CIL، مما يحقق الاسترداد بنسبة تزيد عن 92% مع التحليل الكهربائي بالامتزاز الاختياري بمعدل امتصاص > 98%. يتم نزع الماء من المخلفات بواسطة مكثف ومكبس ترشيح حتى تصل نسبة الرطوبة إلى ≥30%، مع تجاوز المياه المعاد تدويرها 85% من إجمالي الاستهلاك. يقوم نظام DCS بمراقبة جميع المعلمات في الوقت الفعلي، وتنسيق تشغيل المعدات من خلال بدء تشغيل التدفق العكسي وتسلسل إيقاف تشغيل التدفق الأمامي.
س1: كيف يعمل نظام الإدارة الذكي DCS + AI على تحسين عملية استخراج الذهب وكفاءة الطاقة؟
يقوم نظام DCS القائم على بروتوكول PROFINET بتوصيل جميع المحطات الفرعية الموجودة في الموقع بمحطة التحكم الرئيسية، مما يتيح المراقبة في الوقت الفعلي لحجم الجسيمات وتركيز اللب وحمل المعدات واستهلاك الطاقة. تقوم وحدة الذكاء الاصطناعي بتحليل خصائص المواد الواردة وحالة الحزام من خلال تغذية الكاميرا، وضبط سرعة وحدة التغذية تلقائيًا لمنع الانسداد والحمل الزائد. يعمل تحسين الحمل الذكي على تنسيق تسلسل تشغيل المعدات - يؤدي بدء التدفق العكسي إلى تجنب تأثير الشبكة وتراكم المواد، بينما يضمن إيقاف التدفق الأمامي تفريغ كل وحدة بالكامل. يوفر النظام أيضًا أذونات بدء وإيقاف هرمية، وإنذار وإيقاف تشغيل مزدوج المستوى، وتسجيل تلقائي لمعلمات الخطأ قبل 5 دقائق من أي إيقاف تشغيل لتحليل السبب الجذري.
س2: ما هي ميزة إضافة شاشة غسيل في مرحلة المعالجة المسبقة؟

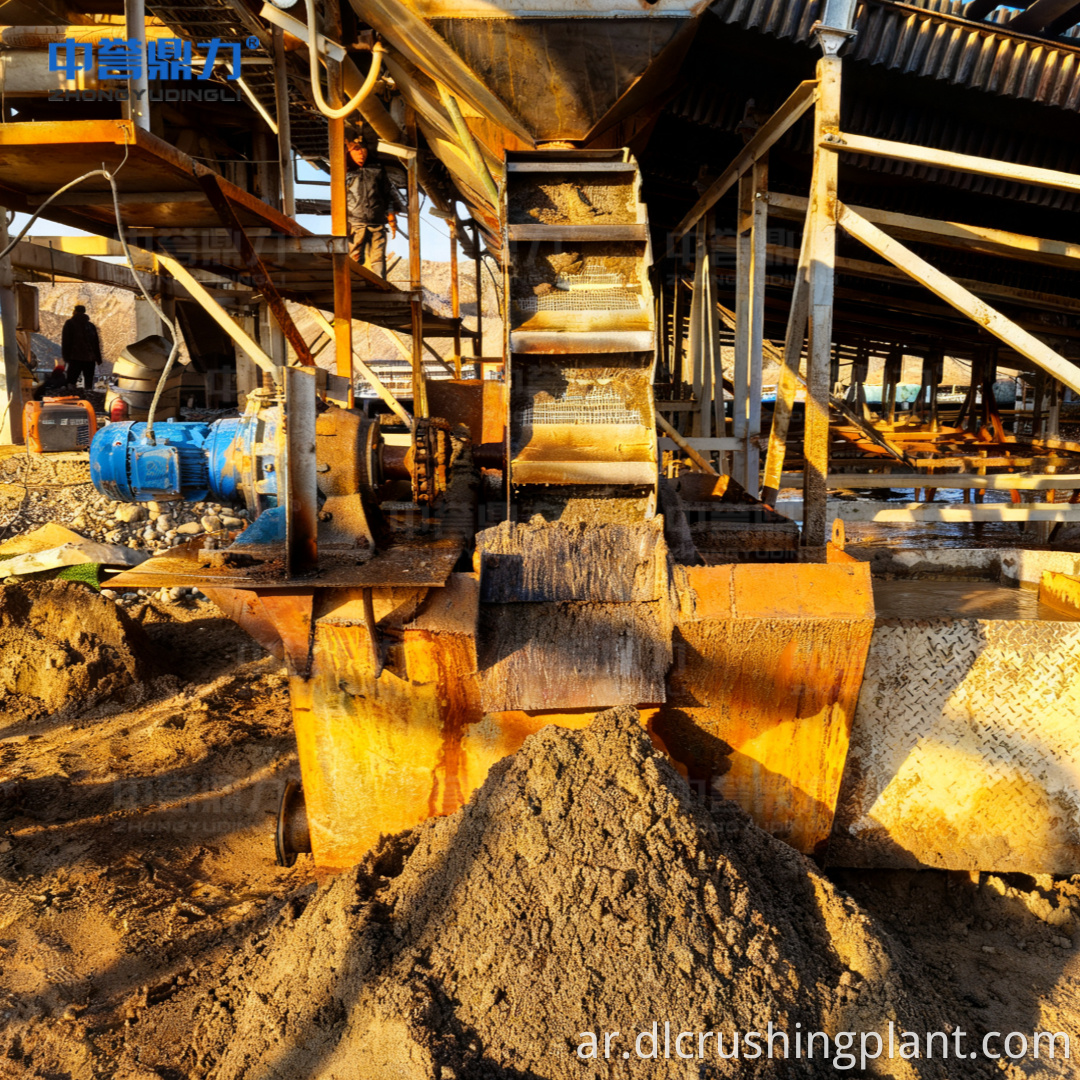

غالبًا ما تحتوي خامات الذهب الصخري على معادن طينية تلتف حول جزيئات الذهب، مما يمنع تعرضها لمعدات الفصل بالجاذبية. تستخدم شاشة الغسيل رذاذ الماء والاهتزاز لتفكيك مجاميع الطين قبل سحقها، وإطلاق جزيئات الذهب المحتبسة ومنع الطين اللزج من انسداد غرف الكسارة، وشبكات الغربلة، والأجزاء الداخلية للمطحنة. تعمل خطوة المعالجة المسبقة هذه على تحسين معدل التعرض للذهب بشكل مباشر، وتقليل وقت توقف المعدات الناتج عن الانسداد، وتعزيز كفاءة الطحن والتصنيف.
س3: متى يجب إضافة ترشيح الكربون CIL بدلاً من الاعتماد على الفصل بالجاذبية وحده؟
يعتبر الفصل بالجاذبية فعالا للغاية بالنسبة لجزيئات الذهب الخشنة (0.1-3 مم) ولكن لا يمكنه استعادة الذهب الناعم أو المغلف الذي يظل محبوسا داخل معادن الكبريتيد أو السيليكات. بالنسبة لخامات الأكسيد منخفضة الجودة حيث لا يمكن للطحن وحده تحرير جزيئات الذهب الدقيقة بشكل كامل، تتم إضافة ترشيح CIL (الكربون في الترشيح) كعملية تكميلية. يقوم محلول السيانيد بإذابة الذهب الخالص، ويقوم الكربون المنشط بامتصاص مركب سيانيد الذهب من أجل الامتزاز اللاحق والاستخلاص الكهربائي. وهذا يدفع التعافي الإجمالي إلى ما يزيد عن 92%، مما يجعل عملية معالجة الخامات التي قد تجعلها أساليب الجاذبية وحدها مربحة بشكل هامشي أمراً مجدياً اقتصادياً. يعتمد قرار إضافة CIL على بيانات فحص الخام والتحليل المعدني.
