الدفع نوع:L/C,T/T,D/P
إنكوترم:FOB,CFR,CIF,EXW,FAS,FCA
أدني كمية الطلب:1 Set/Sets
نقل:Ocean
ميناء:Qingdao
علامة تجارية: Zhongyudingli
Origin: الصين
شهادة: ISO9001/ISO14001/ISO45001/CE
صناعة قابلة للتطبيق: أعمال البناء, الطاقة والتعدين
مكان تقديم الخدمات المحلية (في أي البلدان توجد منافذ خدمة خارجية): إندونيسيا, روسيا
فحص مصنع الفيديو: قدمت
تقرير الاختبار الميكانيكي: قدمت
نوع التسويق: منتج ساخن 2019
فترة ضمان المكونات الأساسية: 1.5 سنة
المكونات الأساسية: محرك, محرك
فترة الضمان: 1.5 سنة
نقطة البيع الأساسية: إنتاجية عالية
الحالة: جديد
نقل: Ocean
مكان المنشأ: الصين
الشهادات: ISO9001/ISO14001/ISO45001/CE
ميناء: Qingdao
الدفع نوع: L/C,T/T,D/P
إنكوترم: FOB,CFR,CIF,EXW,FAS,FCA
تم تطوير وتصميم خط إنتاج معالجة خام الذهب الصخري بشكل مستقل بواسطة Zhongyu Dingli، حيث يدمج عملية ذات حلقة مغلقة مكونة من خمس مراحل - المعالجة المسبقة والسحق، والطحن والتصنيف، واستخراج الذهب بالجاذبية، والصهر المركز، والترشيح بالسيانيد الاختياري - لزيادة تعرض جزيئات الذهب واستعادتها إلى أقصى حد. تقوم وحدة التغذية الاهتزازية DLZGC1250 بتوصيل الخام إلى الكسارة الفكية DLEV106 للتكسير الأولي (التغذية أقل من 400 مم، التفريغ أقل من 75 مم)، تليها الكسارة المخروطية DLDS430 التي تعمل مع الغربال الاهتزازي مزدوج الطبقة 2YK3070 في دائرة تكسير ثانوية مغلقة الحلقة لتنقية الخام إلى أقل من 20 مم. تعمل شاشة الغسيل على إزالة غلاف الطين لمنع انسداد مجرى النهر. تشكل طاحونة الكرات ذات الشبكة الرطبة MQY3660 (160 كيلووات) والمصنف الحلزوني DLLXS2011 (37 كيلووات) نظام طحن بدائرة مغلقة ينتج -200 مادة شبكية تتجاوز 85% مع تفكك كامل لجسيمات الذهب. يحقق الاستخلاص بالجاذبية من خلال السيكلون المائي FX-250 والفاصل الحلزوني وطاولة الاهتزاز 6-SX1800 درجات تركيز تتراوح من 20 إلى 50 جم/طن مع معدلات استرداد تزيد عن 85%. يتم تركيز صهر فرن الحث متوسط التردد سعة 1.5-3 طن عند درجة حرارة 1200-1300 درجة مئوية في سبائك الذهب بنقاء أعلى من 90%. يتيح نظام التحكم الذكي DCS مع مراقبة الذكاء الاصطناعي وبروتوكول PROFINET التشغيل/الإيقاف بمفتاح واحد، وجمع البيانات في الوقت الفعلي، وتشخيص الأخطاء، واكتشاف انحراف الحزام. يحقق التفريغ الجاف للمخلفات محتوى مائي أقل من أو يساوي 30% وإعادة تدوير المياه بنسبة تزيد عن 85%.
| Item | Details |
|---|---|
| Processed Material | Rock gold ore |
| Processing Capacity | 200 TPH |
| Feeding Equipment | DLZGC1250 Vibrating Feeder (250–300 t/h) |
| Primary Crushing | DLEV106 Jaw Crusher (feed ≤400 mm, discharge ≤75 mm) |
| Secondary Crushing | DLDS430 Cone Crusher + 2YK3070 Double-Layer Vibrating Screen (closed-loop) |
| Crushing Output | ≤20 mm qualified ore |

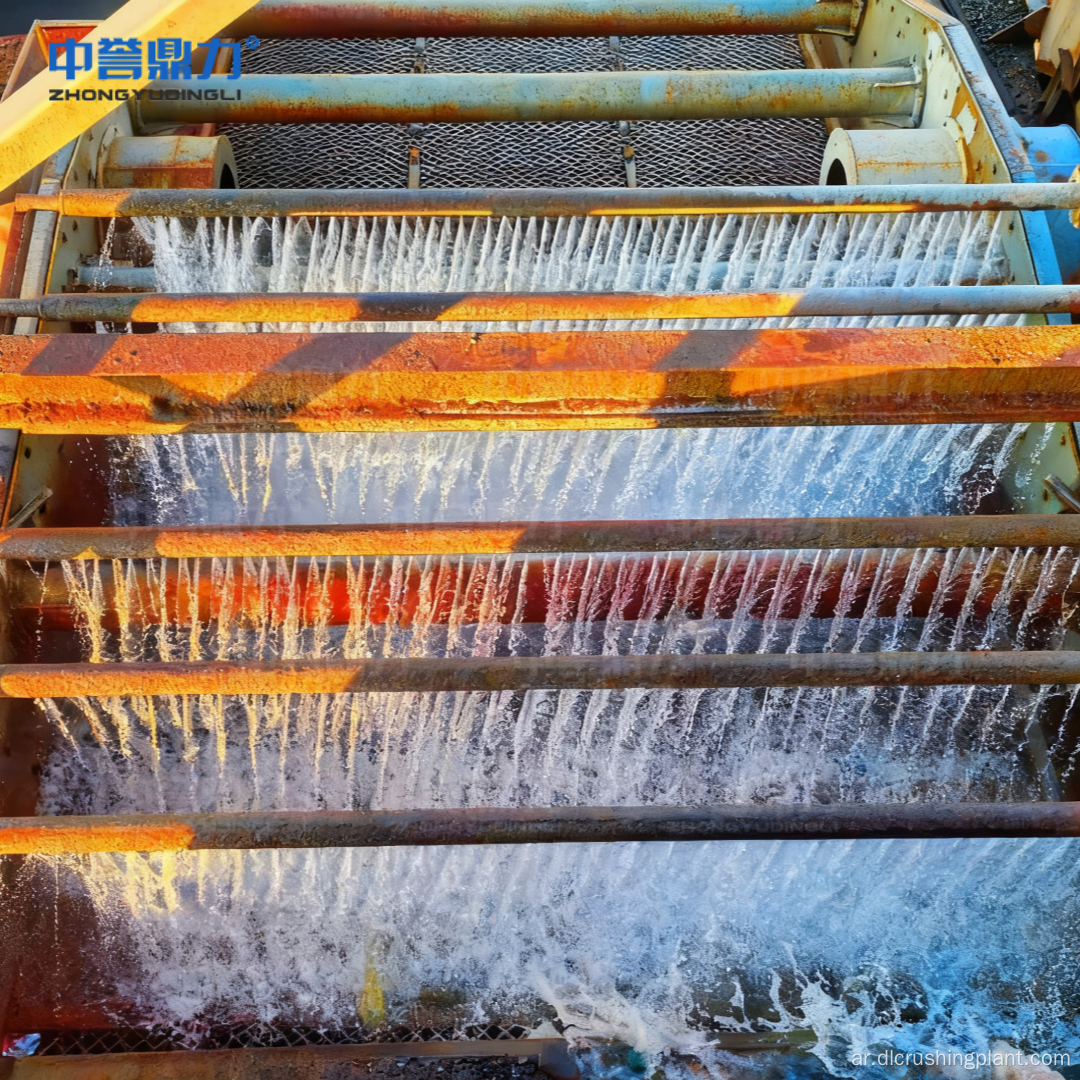

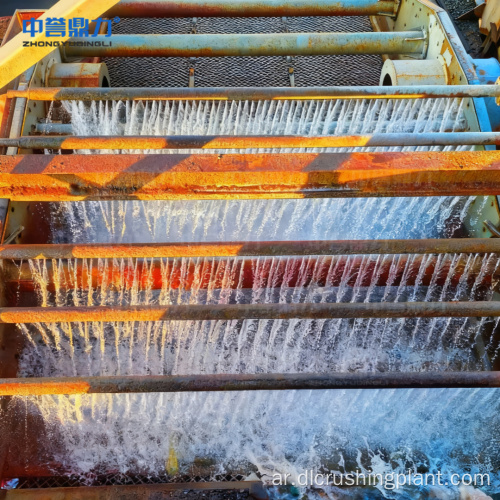

| Pretreatment | Washing screen for clay removal |
| Grinding | MQY3660 Wet Lattice Ball Mill (160 kW) |
| Classification | DLLXS2011 Spiral Classifier (37 kW) |
| Grinding Fineness | -200 mesh ≥85%, full gold dissociation |
| Pulp Concentration | 35%–40% |
| Hydrocyclone | FX-250 (classification efficiency >90%) |
| Gravity Separation | Spiral Separator (0.1–3 mm, concentrate 5–20 g/t) |
| Fine Separation | 6-SX1800 Shaking Table (concentrate 20–50 g/t, recovery ≥85%) |
| Smelting | 1.5–3 t Medium Frequency Induction Furnace (1200–1300°C, gold >90%) |
| Optional Cyanidation | Desorption electrolysis system (desorption rate >98%) |
| Intelligent System | DCS (PROFINET) + AI camera monitoring, 1374 kW installed, 1600 KVA transformer |
| Tailings Treatment | Dry discharge (water content ≤30%, recycling >85%) |
| Energy Saving | Ball mill frequency conversion (15% reduction), power factor >0.97 |
| EPC Contractor | Zhongyu Dingli |
يتم نقل خام الذهب الصخري الخام إلى صومعة المواد ويتم تغذيته بالتساوي بواسطة وحدة التغذية الاهتزازية DLZGC1250. تقوم الكسارة الفكية DLEV106 بالتكسير الأولي، مما يقلل الخام من ≥400 مم إلى ≥75 مم. يدخل تفريغ الكسارة إلى الكسارة المخروطية DLDS430 والغربلة الاهتزازية مزدوجة الطبقة 2YK3070 في دائرة ثانوية مغلقة الحلقة، مما ينتج عنه خام مؤهل بقطر 20 مم أثناء إرجاع الجزيئات كبيرة الحجم لإعادة التكسير. تعمل شاشة الغسيل على إزالة غلاف الطين لتحسين تعرض جزيئات الذهب ومنع انسداد مجرى النهر. يدخل الخام المؤهل إلى مطحنة الكرات الرطبة MQY3660 ونظام الطحن بالدائرة المغلقة للمصنف الحلزوني DLLXS2011، حيث يتم الحفاظ على تركيز اللب عند 35%-40% ونعومة الطحن تصل إلى -200 شبكة تتجاوز 85%. يتم ضخ اللب المصنف إلى السيكلون المائي FX-250 لتقسيم الطبقات إلى طبقات، واستعادة تركيز الذهب عالي الكثافة. يلتقط الفاصل الحلزوني جزيئات الذهب الخشنة (0.1-3 مم)، مما يرفع درجة التركيز إلى 5-20 جم/طن، وتقوم طاولة الرج 6-SX1800 بإجراء التنظيف لإنتاج تركيز عالي الجودة عند 20-50 جم/طن مع استرداد يزيد عن 85%. يتم صهر التركيز عالي الجودة في فرن الحث ذو التردد المتوسط 1.5-3 طن عند 1200-1300 درجة مئوية خلال دورة مدتها 4-6 ساعات، لإنتاج سبائك الذهب (100-500 جم) بنقاء يتجاوز 90%. بالنسبة للخام المؤكسد منخفض الجودة، يمكن إضافة نظام التحليل الكهربائي للامتزاز باستخدام محلول NaOH الساخن ومحلول سيانيد الصوديوم، مما يحقق معدلات امتزاز تزيد عن 98%. يتم نزع الماء من المخلفات بواسطة مكثف ومكبس الترشيح حتى يصل محتوى الماء إلى أقل من أو يساوي 30%، مع تجاوز المياه المعاد تدويرها 85% من إجمالي الاستهلاك.
س 1: كيف تمنع دائرة التكسير ذات الحلقة المغلقة التكسير الزائد وتحسن كفاءة الطحن؟
تشكل الكسارة المخروطية DLDS430 والغربلة الاهتزازية مزدوجة الطبقة 2YK3070 حلقة مغلقة تعيد الجزيئات كبيرة الحجم لإعادة التكسير بينما تقوم على الفور بتفريغ المواد المؤهلة ≥20 مم إلى مرحلة الطحن. وهذا يمنع الإفراط في سحق الخام المؤهل بالفعل، ويقلل من استهلاك الطاقة غير الضروري، ويضمن دخول المواد ذات الحجم المناسب فقط إلى المطحنة الكروية - مما يؤدي إلى تحسين كفاءة الطحن وتقليل حجم المخلفات.
س2: لماذا يتم اختيار الفصل بالجاذبية كطريقة أساسية لاستخراج الذهب من خام الذهب الصخري؟
يحتوي خام الذهب الصخري عادةً على جزيئات ذهب حرة ذات كثافة نوعية عالية (19.3 جم/سم مكعب) والتي يمكن فصلها بكفاءة عن معادن الشوائب الأخف باستخدام معدات تعتمد على الكثافة - السيكلون المائي، والفاصل الحلزوني، وطاولة الاهتزاز. يتجنب الفصل بالجاذبية تكاليف الكواشف الكيميائية والمخاطر البيئية المرتبطة بالتعويم والسياندة، مع تحقيق درجات تركيز تتراوح من 20 إلى 50 جم/طن ومعدلات استرداد تزيد عن 85% للذهب الخشن الخالي. بالنسبة للخامات التي تحتوي على ذهب ناعم أو مغلف، يمكن إضافة ترشيح السيانيد كعملية تكميلية.
س3: ما الذي يساهم به نظام الإدارة الذكي DCS + AI في العمليات اليومية؟
يقوم نظام DCS القائم على بروتوكول PROFINET بتوصيل جميع المعدات الرئيسية والمحطات الفرعية، مما يتيح بدء/إيقاف خط بمفتاح واحد مع بدء تشغيل تدفق المواد العكسي وتسلسل إيقاف تدفق المواد الأمامي. يتم جمع بيانات العملية في الوقت الفعلي - حجم الجسيمات، وتركيز اللب، وحمل المعدات - بشكل مستمر وعرضها على الشاشة الصناعية الذكية الكبيرة. تقوم وحدة الذكاء الاصطناعي بتحليل المواد الواردة عبر مراقبة الكاميرا، وتقوم تلقائيًا بضبط سرعة وحدة التغذية لمنع الانسداد والحمل الزائد، وتكتشف انحراف الحزام وتمزقه بدون أجهزة استشعار إضافية، وتسجل معلمات الخطأ قبل 5 دقائق من أي إيقاف تشغيل لتحليل السبب الجذري. وهذا يقلل من التدخل اليدوي، ويمنع التوقف غير المخطط له، ويحسن اتساق الإنتاجية.
