الدفع نوع:L/C,T/T,D/P
إنكوترم:FOB,CFR,CIF,EXW,FAS,FCA
أدني كمية الطلب:1 Set/Sets
نقل:Ocean
ميناء:qingdao
نموذج: Limestone Crushing Solutions
علامة تجارية: تشونغيو دينجلي
Origin: الصين
شهادة: ISO9001/ISO14001/ISO45001/CE
الحالة: جديد
صناعة قابلة للتطبيق: الطاقة والتعدين, أعمال البناء
فحص مصنع الفيديو: قدمت
تقرير الاختبار الميكانيكي: قدمت
فترة ضمان المكونات الأساسية: 1.5 سنة
المكونات الأساسية: هيأ, مضخة, محرك
فترة الضمان: 1.5 سنة
نقطة البيع الأساسية: إنتاجية عالية
نقل: Ocean
مكان المنشأ: الصين
الشهادات: ISO9001/ISO14001/ISO45001/CE
ميناء: qingdao
الدفع نوع: L/C,T/T,D/P
إنكوترم: FOB,CFR,CIF,EXW,FAS,FCA

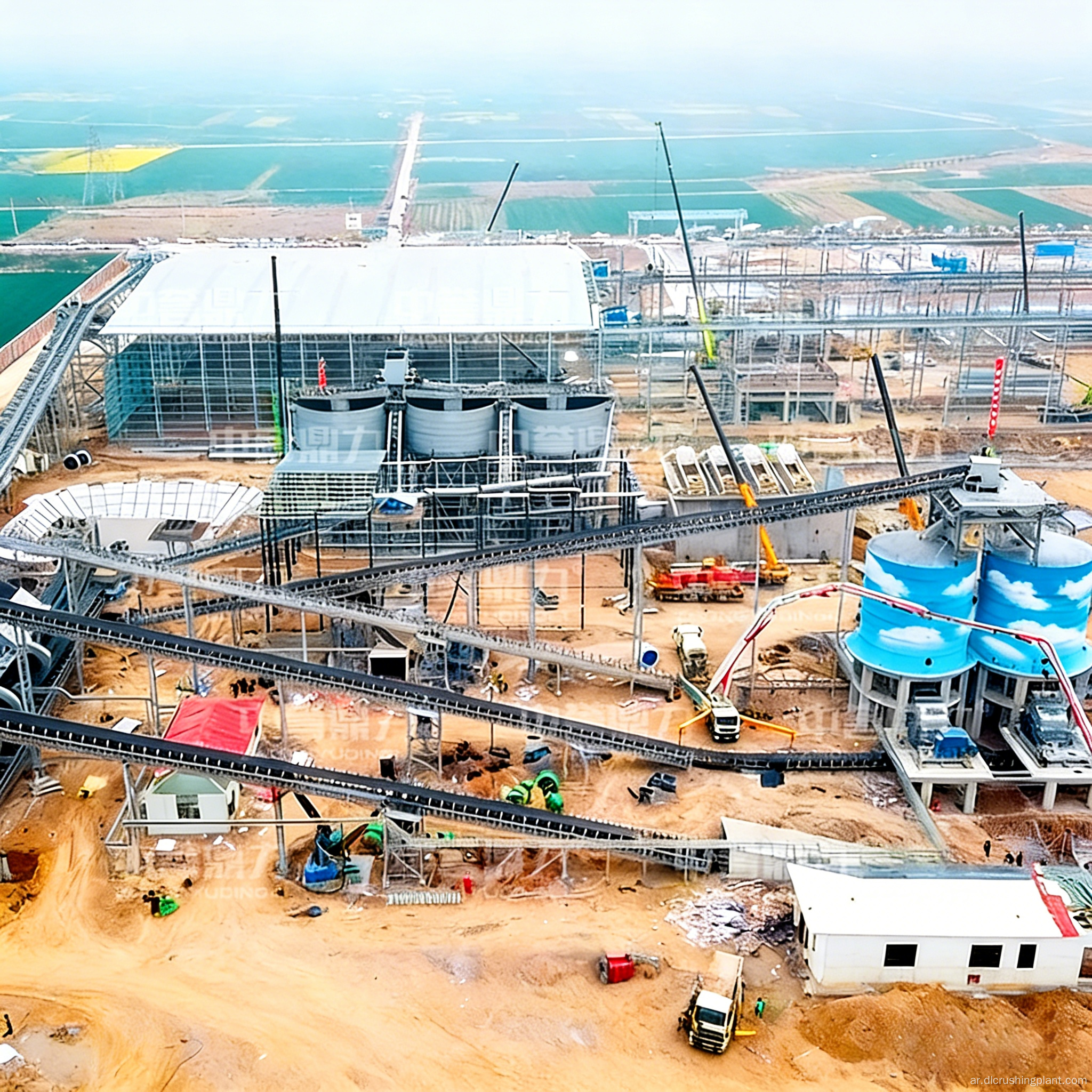

هذا المشروع عبارة عن خط إنتاج متكامل بطاقة إنتاجية سنوية تبلغ ثلاثة ملايين طن من الركام. مع قدرة سنوية مستقرة تبلغ ثلاثة ملايين طن كهدف تصميم أساسي، فإنها تدمج ستة أنظمة رئيسية: التغذية، والسحق، والغربلة، والنقل، والتحكم الذكي، وحماية البيئة. إنها مناسبة للخامات والصخور الشائعة بما في ذلك الحجر الجيري، الجرانيت، البازلت، وغيرها. تعتمد مجموعة المعدات النسبة المثالية لوحدة التغذية الاهتزازية ZSW490×130، والكسارة المطرقة الثقيلة PCZ1615، والغربلة الاهتزازية 3YK2460، والناقل اللولبي LS500. تم تجهيز معدات التكسير الأساسية ببطانات مقاومة للتآكل من الفولاذ عالي المنغنيز، مع عمر خدمة واحد للمعدات يتجاوز اثني عشر شهرًا.
تشمل نقاط الضعف الشائعة في المشاريع الإجمالية الكبيرة ما يلي: انخفاض معدلات المطابقة وارتفاع معدلات الفشل بسبب شراء المعدات المتفرقة، وارتفاع تكاليف العمالة والأخطاء الإحصائية الكبيرة، وانبعاثات الغبار التي تتجاوز المعايير مما يؤدي إلى قيود الإنتاج البيئية، وفترات تشغيل المشروع الطويلة وبطء العائد على الاستثمار، وبطء الاستجابة عبر الحدود لخدمات ما بعد البيع وتوريد قطع الغيار في غير الوقت المناسب.
وتتمثل الميزة الأساسية لهذا الحل في أن السلسلة الكاملة للمعدات المصنعة ذاتيًا تحقق معدل مطابقة يبلغ 99%، مع انخفاض معدلات الفشل بنسبة 65% مقارنة بخطوط الإنتاج المجمعة خارجيًا. يتيح نظام التحكم الموزع DCS، ومنصة المراقبة السحابية، ووحدة التحذير من سلامة المعدات إمكانية تصور بيانات الإنتاج في الوقت الفعلي، والتشغيل والصيانة عن بعد بلمسة واحدة، مع وجود مشغل واحد أو اثنين فقط في غرفة التحكم المركزية لإدارة الخط بأكمله، مما يوفر 75% من العمالة مقارنة بالنماذج التقليدية. تتبنى حماية البيئة تصميمًا ثلاثيًا للممرات المغلقة بالكامل، ومجمعات الغبار ذات الأكياس النبضية، ومدافع الضباب، مع تركيز انبعاث الغبار أقل من 10 ملجم لكل متر مكعب. يسمح التصميم المعياري بالتشغيل المستقل لكل وحدة، مما يقلل المساحة الأرضية بنسبة 15% مقارنة بخطوط الإنتاج التقليدية. تعمل المحركات الموفرة للطاقة جنبًا إلى جنب مع العمليات المحسنة على تقليل استهلاك الطاقة لكل وحدة من المنتج بنسبة 35%، مما يوفر أكثر من 800000 يوان صيني من تكاليف الكهرباء سنويًا. يلغي نموذج EPC الجاهز الروابط الوسيطة، حيث تكون تكاليف الشراء أقل بنسبة 20% إلى 25% من المشتريات اللامركزية.
يتم تغذية المواد الخام من الحجر الجيري أو الجرانيت بالتساوي بواسطة وحدة التغذية الاهتزازية ZSW490×130 إلى الكسارة المطرقة الثقيلة PCZ1615 من أجل التكسير والتشكيل بمسار واحد. تتحمل البطانات المقاومة للتآكل المصنوعة من الفولاذ المنغنيز العالي تأثير الصلابة العالية للخام، مع عمر خدمة واحد للمعدات يتجاوز اثني عشر شهرًا. بعد التكسير، تدخل المادة إلى الغربال الاهتزازي 3YK2460 من أجل التصنيف. يتم إرسال الركام النهائي ذو المواصفات المتعددة إلى المخزونات المعنية، في حين يتم إرجاع المواد غير المؤهلة لإعادة سحقها في دورة دائرة مغلقة.
بعد الفحص، يتم نقل المنتجات النهائية بواسطة الناقلات اللولبية وأنظمة النقل بالحزام LS500 إلى صوامع المنتج النهائي للتخزين والتحميل. تتم جدولة العملية بأكملها بشكل موحد بواسطة نظام التحكم الموزع DCS. تعرض منصة المراقبة السحابية السعة واستهلاك الطاقة وحالة المعدات في الوقت الفعلي. تتنبأ وحدة التحذير من سلامة المعدات بالأعطال قبل 72 ساعة. ممرات النقل مغلقة بالكامل، مع وجود مجمعات غبار ذات أكياس نبضية في نقاط توليد الغبار ومدافع ضباب لإخماد الغبار في منطقة التحميل. تركيز انبعاث الغبار أقل من 10 ملجم لكل متر مكعب، وهو أقل بكثير من المعايير البيئية الدولية.
تصميم المخطط: يقدم مهندسون متخصصون واحدًا تلو الآخر استطلاعات للموقع، وإنتاجًا تجريبيًا للمواد، وخدمات الحلول المخصصة. يتم توفير رسومات تخطيطية ثلاثية الأبعاد وتقارير حساب السعة مجانًا، مما يوفر اختيار المعدات والمخططات الانسيابية وحلول التحكم الكهربائي.
تصنيع المعدات: توريد وحدات التغذية الاهتزازية، والكسارات المطرقة الثقيلة، والغرابيل الاهتزازية، والناقلات اللولبية، وأنظمة التحكم الذكية، وأنظمة حماية البيئة. يتم توفير الأجزاء المقاومة للتآكل المصنوعة من الفولاذ عالي المنجنيز، مع قائمة مفصلة بالنماذج، والمواصفات، ومعلمات الطاقة.
التثبيت والتشغيل: يتم إرسال الفرق الفنية إلى الموقع لتوجيه التثبيت والتشغيل، واستكمال اختبار الآلة الفردية والتشغيل التجريبي للعملية الكاملة. يتم الانتهاء من فترة تشغيل المشروع في غضون ستة أشهر، مما يضمن تحقيق القدرة وجودة المنتج النهائي قبل التسليم.
تكليف التشغيل والصيانة: يتم توفير تدريب مجاني على العمليات وتوجيهات إدارة الإنتاج. ضمان لمدة عامين على المعدات مع إجراء صيانة دورية في الموقع واختبار الأداء. توفر الفرق الفنية متعددة اللغات الدعم عبر الإنترنت على مدار 24 ساعة. يمكن القيام بتكليف التشغيل والصيانة على المدى الطويل.
تم بناء المشروع لصالح مجموعة مواد بناء في الرياض بالمملكة العربية السعودية، بطاقة إنتاجية تبلغ ثلاثة ملايين طن سنوياً من الحجر الجيري. اعتمدت مجموعة المعدات النسبة المثالية للكسارة المطرقة الثقيلة بالإضافة إلى الغربال الاهتزازي. تغطي الركام النهائي مواصفات متعددة لمحطات خلط الخرسانة التجارية واستخدامات بناء الطرق. تم تشغيله في يونيو 2022، ويعمل بشكل مستمر لمدة أربع سنوات مع الحفاظ على كفاءة المعدات الإجمالية بنسبة تزيد عن 86%. تركيز انبعاث الغبار هو 9 ملجم لكل متر مكعب. استهلاك الطاقة لكل وحدة من المنتج أقل بنسبة 35% من متوسط الصناعة. يقوم اثنان من المشغلين بإدارة الخط بأكمله من غرفة التحكم المركزية. يبلغ إجمالي فترات التوقف غير المخطط لها أقل من ثلاثة أيام في السنة.
تعليقات العملاء: "يعمل خط الإنتاج ذو الثلاثة ملايين طن بثبات منذ بدء التشغيل. تتعامل الكسارة المطرقة الثقيلة مع الحجر الجيري الخاص بنا بكفاءة مع الحد الأدنى من استبدال البطانة. يتيح نظام التحكم DCS لمشغلين اثنين إدارة الخط بأكمله، وتمنحنا المنصة السحابية رؤية الإنتاج في الوقت الفعلي. ويحافظ التصميم المغلق بالكامل على انبعاثات الغبار لدينا أقل بكثير من المعايير المحلية. قام فريق EPC بالتسليم في الموعد المحدد، كما أدى تسليم قطع الغيار خلال 48 ساعة إلى تقليل وقت التوقف عن العمل لدينا."
س: ما هي المواد الخام التي يمكن معالجتها؟
ج: مناسب للخامات والصخور الشائعة بما في ذلك الحجر الجيري والجرانيت والبازلت وغيرها. الكسارة المطرقة الثقيلة ذات البطانات المقاومة للتآكل من فولاذ المنغنيز العالي تتحمل تأثير الخام عالي الصلابة، مع ضبط تكوين المعدات وفقًا لصلابة المواد الخام.
س: ما مدى ذكاء النظام؟
ج: التحكم الموزع لـ DCS بالإضافة إلى منصة المراقبة السحابية بالإضافة إلى وحدة التحذير من سلامة المعدات. لمسة واحدة لبدء وإيقاف التشغيل والصيانة عن بعد. يدير واحد أو اثنين من المشغلين الخط بأكمله من غرفة التحكم المركزية. تقوم بيانات الإنتاج تلقائيًا بإنشاء التقارير. يتم توقع أعطال المعدات قبل 72 ساعة.
س: هل يمكن للانبعاثات البيئية أن تلبي المعايير؟
ج: إن التصميم الثلاثي للممرات المغلقة بالكامل، ومجمعات الغبار ذات الأكياس النبضية، ومدافع الضباب لإخماد الغبار يحقق تركيز انبعاث الغبار أقل من 10 مجم لكل متر مكعب. تتوفر إصدارات معتمدة من الاتحاد الأوروبي CE وإصدارات التكيف البيئي في جنوب شرق آسيا، بما يتوافق مع معايير الدولة المستهدفة.
س: كيف يتم ضمان خدمة ما بعد البيع؟
ج: 21 مركز خدمة محلي بالإضافة إلى 5 مراكز خدمة خارجية. يتم إصلاح المعدات المعيارية في الموقع خلال 72 ساعة. يتم شحن قطع الغيار الرئيسية خلال 48 ساعة. يتم استبدال الأجزاء المعيبة مجانًا خلال فترة الضمان التي تبلغ عامين.
س: ما هي تكاليف الشراء والتشغيل؟
ج: يعمل نموذج EPC الجاهز على التخلص من الروابط الوسيطة، مما يقلل تكاليف الشراء بنسبة 20% إلى 25%. تعمل المحركات الموفرة للطاقة جنبًا إلى جنب مع العمليات المحسنة على تقليل استهلاك الطاقة لكل وحدة بنسبة 35%، مما يوفر أكثر من 800000 يوان صيني من تكاليف الكهرباء سنويًا، مع عائد قصير على فترة الاستثمار.
احصل على الحل المجاني واعرض سعرًا الآن
لمزيد من المعلومات حول تصميم مخطط خط الإنتاج الكلي وتكوين المعدات بثلاثة ملايين طن سنويًا، يرجى الاتصال بفريقنا الهندسي. توفير خصائص المواد الخام والقدرة السنوية ومتطلبات مواصفات المنتج النهائي للحصول على حل مخصص وعرض أسعار.
