خط إنتاج ركام رمل الحجر الجيري مع عملية مزدوجة جافة ورطبة للركام المغسول ومخرجات الحجر القياسية

نظرة عامة على المشروع

يقع خط إنتاج الرمل الكلي في Jingzhou، مقاطعة Hubei، وقد تم تصميمه وبنائه بواسطة Zhongyu Dingli لشركة Menghao Mining. يقوم المشروع، الذي تم الانتهاء منه في عام 2022، بمعالجة الحجر الجيري ويعمل بطاقة إنتاجية تبلغ 2000 طن في الساعة عبر خطي إنتاج مستقلين، تبلغ قدرة كل منهما 1000 طن في الساعة. تولى فريق التصميم الإقليمي في Hubei التخطيط الشامل واختيار المعدات وتكامل النظام.

السمة المميزة لهذا المشروع هي تصميم العملية المزدوجة الجافة والرطبة. بدلاً من تشغيل تدفق منتج واحد، يقوم الخط بتقسيم مخرجاته إلى فئتين. يقوم أحد الجانبين بإنتاج الركام الجاف القياسي من خلال التكسير والتشكيل والغربلة. يقوم الجانب الآخر بتوجيه المواد من خلال نظام غسيل حلزوني ينتج أربعة أنواع من الركام المغسول عالي القيمة مع نظافة عالية. يتيح هذا النهج المزدوج للمشغل خدمة قطاعات السوق المختلفة من نفس المصنع، والتبديل بين المنتجات القياسية والمغسولة بناءً على الطلب دون إعادة تكوين معدات التكسير الرئيسية.

تم وضع خطي الإنتاج في تكوين متدرج على طول التضاريس الجبلية الطبيعية. يتم تغذية الحجر الجيري الخام من المستوى العلوي ويتدفق إلى الأسفل عن طريق الجاذبية خلال مراحل التكسير والغربلة، مما يقلل من الحاجة إلى ناقلات الحزام المائلة ويقلل من استهلاك الطاقة الإجمالي لنظام مناولة المواد. ينتج المصنع ما مجموعه ثمانية أنواع من المنتجات النهائية، وهو مصمم لتحقيق صفر نفايات، مما يعني أنه يتم فرز جميع المواد المسحوقة إلى أجزاء قابلة للبيع دون أي تيار متبقي للرفض.

تكوين المعدات

• وحدة التغذية الاهتزازية DLZGC1550 — بقدرة 400 إلى 1000 طن في الساعة، وقوة 15 كيلو وات × 2، وحدتان

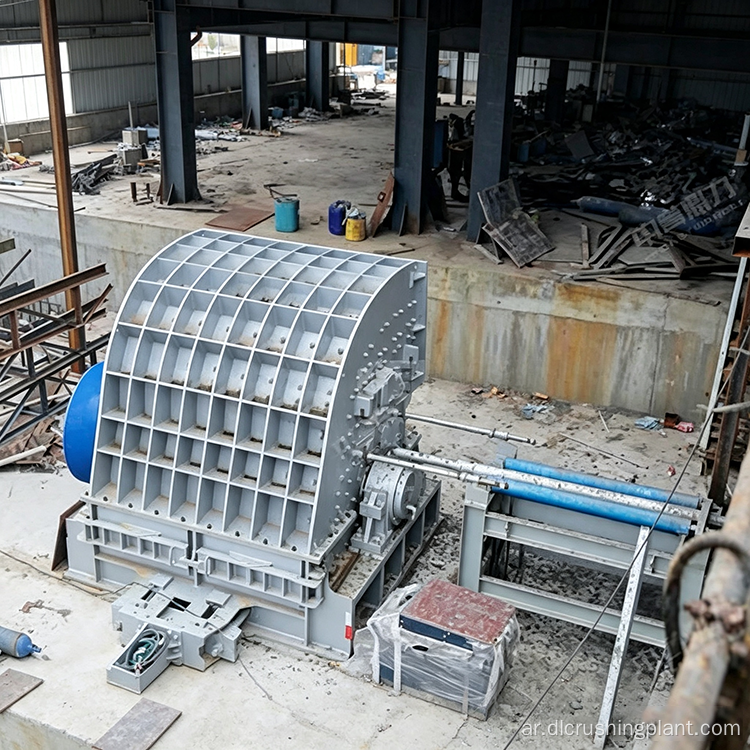

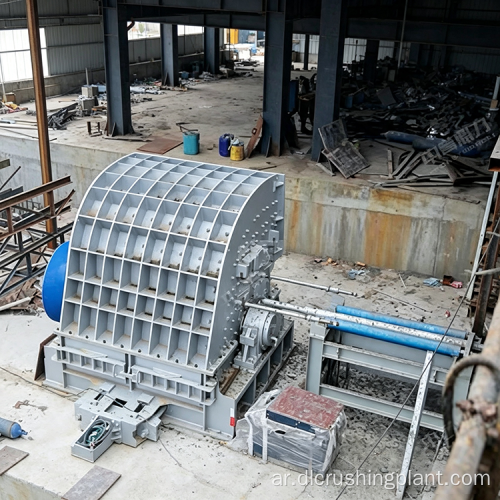

• كسارة المطرقة الثقيلة DLPCZ1815 - القدرة من 400 إلى 900 طن في الساعة لكل وحدة، الطاقة (250 كيلو واط -4) × 2، وحدتان
• كسارة التشكيل DLPC1622 — بقدرة 600 إلى 900 طن في الساعة، قوة 630 كيلووات-6، وحدة واحدة
• غربال اهتزازي دائري DL3YKZ3080 — بقدرة 100 إلى 500 طن في الساعة لكل وحدة، قوة 30 كيلووات × 2، وحدات متعددة
• غسالة الرمل الحلزونية DL2LXS1890 — بسعة 260 إلى 320 طنًا في الساعة لكل وحدة، قوة 37 كيلو واط × 2، وحدات متعددة
• الحزام الناقل – وحدات متعددة تربط جميع مراحل المعالجة

وصف العملية

يتبع خط الإنتاج تدفق التكسير على مرحلتين مع دائرة تشطيب جافة ورطبة متوازية. يتم تحميل الحجر الجيري الخام إلى وحدات التغذية الاهتزازية DLZGC1550 في الجزء العلوي من المخطط المتدرج، حيث يتم تنظيم معدل التغذية وإزالة المواد الأصغر حجمًا قبل دخولها إلى الكسارة. تتدفق التغذية الرئيسية بعد ذلك عن طريق الجاذبية إلى الكسارات ذات المطرقة الثقيلة DLPCZ1815، والتي تتعامل مع التخفيض الأولي في تمريرة واحدة. تعمل الطاقة العالية التأثير الناتجة عن المطارق الدوارة على تكسير الحجر الجيري وتشكيله في نفس الوقت، مما يلغي الحاجة إلى كسارة فكية أولية منفصلة.

بعد التكسير الأولي، تنتقل المواد إلى كسارة التشكيل DLPC1622 لتحسين الجسيمات. تقلل خطوة التشكيل من الجسيمات المتقشرة والمطولة، مما يحسن جودة الركام النهائي. من هناك، تمر المواد عبر شاشات اهتزاز دائرية DL3YKZ3080 للتدرج. تستخدم الشاشات زيت التشحيم للتشغيل المستمر تحت الحمل الثقيل، وتقوم بفصل المخرجات إلى أجزاء متعددة الحجم.

في مرحلة الغربلة، ينقسم تدفق المواد إلى مسارين. يذهب جزء واحد من الركام الذي تم فرزه مباشرة إلى صناديق تخزين المنتج النهائي كركام جاف قياسي. يتم توجيه الجزء الآخر إلى غسالات الرمل الحلزونية DL2LXS1890، حيث يتم غسل المادة لإزالة الغبار والدقائق السطحية. تنتج عملية الغسيل أربعة أنواع من الركام المغسول عالي القيمة مع نظافة عالية، ومناسبة للتطبيقات التي تتطلب مواصفات مواد أكثر صرامة. تنقل السيور الناقلة المواد بين جميع المراحل، ويعني التصميم المتدرج أن معظم عمليات النقل تعتمد على تدفق الجاذبية بدلاً من الناقلات المائلة التي تعمل بالطاقة.

تصميم العملية المزدوجة الجافة والرطبة

العملية المزدوجة هي ابتكار التصميم الأساسي لهذا المشروع. تعمل محطات التجميع التقليدية عادةً إما على تشغيل دائرة التكسير والغربلة الجافة أو دائرة الغسيل الرطب، ولكن ليس كلاهما بالتوازي. من خلال الجمع بين الاثنين، يمكن للمصنع إنتاج الركام القياسي لتطبيقات البناء العامة والركام المغسول للأسواق ذات المواصفات الأعلى من نفس تيار التغذية. يمكن للمشغل ضبط نسبة الانقسام بين الدوائر الجافة والرطبة بناءً على الطلب الحالي في السوق، مما يمنح المصنع المرونة للاستجابة لتقلبات الأسعار ومتطلبات العملاء المتغيرة.

يستخدم نظام الغسيل الحلزوني الماء لإزالة الدقائق الملتصقة والغبار من السطح الكلي. تخرج المواد المغسولة نظيفة وتفي بمعايير النظافة للمنتجات الإجمالية المتميزة. يمكن استعادة المياه المستخدمة في عملية الغسيل وإعادة تدويرها من خلال بركة ترسيب أو نظام ترشيح، مما يحافظ على استهلاك المياه الإجمالي ضمن حدود معقولة. من ناحية أخرى، تنتج الدائرة الجافة ركامًا قياسيًا بدون إدخال الماء، وهو أكثر كفاءة في استخدام الطاقة ومناسب للأسواق التي تكون فيها متطلبات النظافة أقل صرامة.

تخطيط متدرج وكفاءة الطاقة

يعد التصميم المتدرج على طول التضاريس الجبلية عاملاً رئيسياً في كفاءة استخدام الطاقة في هذه المحطة. من خلال وضع معدات التكسير على ارتفاعات مختلفة تتبع المنحدر الطبيعي للتضاريس، يتيح التصميم تدفق المواد الخام إلى الأسفل بفعل الجاذبية خلال مراحل المعالجة المتعاقبة. وهذا يقلل من عدد ناقلات الحزام المائلة اللازمة لرفع المواد بين المراحل، مما يقلل بشكل مباشر من استهلاك الطاقة لنظام معالجة المواد. يحافظ التصميم أيضًا على بصمة المصنع المدمجة، حيث يتم توزيع المعدات عموديًا بدلاً من انتشارها عبر مساحة مسطحة كبيرة.

مميزات المشروع

ينتج المصنع ثمانية أنواع مختلفة من المنتجات النهائية من تدفق تغذية واحد، مما يمنح المشغل تغطية سوقية واسعة. تتطلب منتجات الركام المغسول الأربعة ذات القيمة العالية سعرًا أعلى من الركام الجاف القياسي، كما أن القدرة على التبديل بين الإنتاج الجاف والرطب تتيح للمشغل تحسين الإيرادات بناءً على الطلب. ويعني التصميم الخالي من النفايات أن جميع المواد المسحوقة يتم فرزها إلى أجزاء قابلة للبيع، دون الحاجة إلى التخلص من أي تيار مرفوض أو بيعه بسعر مخفض.

يعمل التصميم المتدرج الذي يتم تغذيته بالجاذبية على تقليل استهلاك الطاقة لمعالجة المواد. تحقق الكسارة المطرقة الثقيلة التخفيض الأولي في تمريرة واحدة، مما يقلل من إجمالي عدد مراحل التكسير ومدخلات الطاقة المرتبطة بها لكل طن. تم تصميم الغرابيل الاهتزازية المشحمة بالزيت من أجل التشغيل المستمر للأحمال الثقيلة، مما يحافظ على فترات الصيانة طويلة ويقلل من وقت التوقف عن العمل. يحافظ التكوين العام على عدد المعدات معقولًا لمصنع بهذه السعة، مما يساعد على التحكم في كل من استثمار رأس المال وتكاليف التشغيل على المدى الطويل.

التعليمات

س 1: كيف تعمل العملية المزدوجة الجافة والرطبة في خط الإنتاج هذا؟

بعد التكسير والغربلة، ينقسم تدفق المواد إلى مسارين. يذهب جزء واحد مباشرة إلى التخزين كركام جاف قياسي، بينما يتم توجيه الجزء الآخر إلى غسالات الرمل الحلزونية التي تزيل الغبار والغرامات السطحية لإنتاج أربعة أنواع من الركام المغسول عالي القيمة. يمكن للمشغل ضبط نسبة الانقسام بين الدائرتين بناءً على طلب السوق.

س2: لماذا يتم بناء خط الإنتاج بشكل متدرج على طول الجبل؟

يستفيد التصميم المتدرج من المنحدر الطبيعي للتضاريس، مما يسمح للمواد الخام بالتدفق إلى الأسفل عن طريق الجاذبية من خلال مراحل التكسير والغربلة المتعاقبة. وهذا يقلل من الحاجة إلى ناقلات الحزام المائلة ويقلل من استهلاك الطاقة لنظام معالجة المواد. كما أنه يحافظ على بصمة المصنع مدمجة من خلال توزيع المعدات عموديًا بدلاً من توزيعها عبر مساحة مسطحة كبيرة.

س3: ما هي أنواع المنتجات النهائية التي ينتجها المصنع؟

ينتج المصنع إجمالي ثمانية أنواع من المنتجات النهائية، بما في ذلك الركام الجاف القياسي وأربعة أنواع من الركام المغسول عالي القيمة. الركام القياسي مناسب لتطبيقات البناء العامة، في حين أن الركام المغسول يلبي مواصفات النظافة الأعلى للأسواق المتميزة. يتيح التكوين المرن للمشغل التبديل بين أنواع المنتجات بناءً على الطلب، ويضمن التصميم الخالي من النفايات فرز جميع المواد إلى أجزاء قابلة للبيع.
