خط إنتاج ركام الحجر الجيري والرمل مع كسارة المطرقة الثقيلة ونظام صنع الرمل المزدوج الدوار

نظرة عامة على المشروع

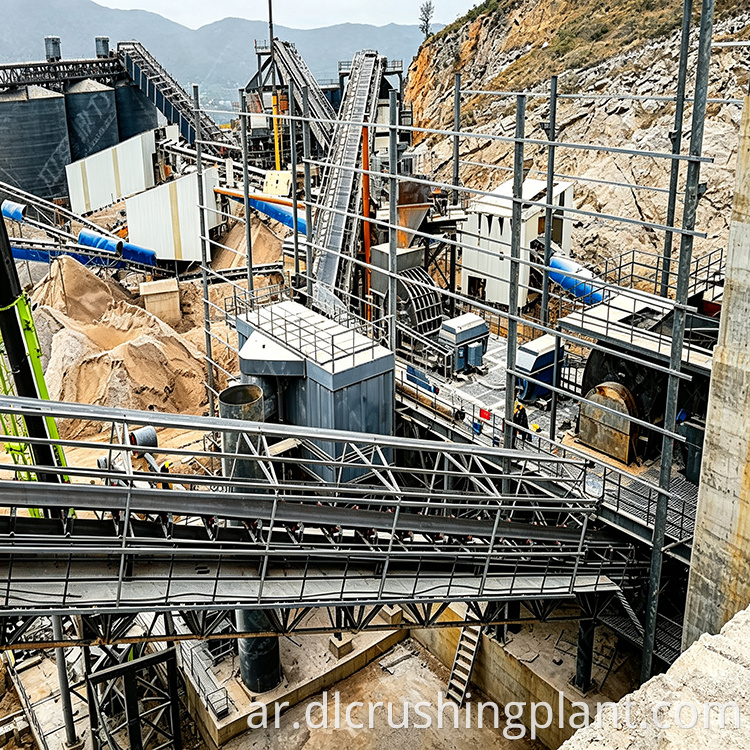

يقع خط إنتاج الرمل الكلي في Dengfeng، مقاطعة Henan، وقد تم تصميمه وبنائه بواسطة Zhongyu Dingli لصالح Yuhuang Quarry. يقوم الخط بشكل رئيسي بمعالجة الحجر الجيري ودخل حيز الإنتاج الرسمي في يونيو 2018، مع توفير جميع المعدات من قبل شركة Zhongyu Dingli. تولى فريق التصميم الإقليمي في خنان التخطيط الشامل واختيار المعدات وتكامل النظام بناءً على خصائص المواد وتضاريس الموقع.

تشتمل المنتجات النهائية على تدرجات متعددة من الحجر المسحوق ومسحوق الحجر، والتي تلبي متطلبات المواد لمختلف تطبيقات البناء والتشييد. إن الناتج مناسب لبناء الطرق السريعة، ومحطات خلط الخرسانة، ومشاريع البنية التحتية الكبرى حيث تكون الجودة الإجمالية المتسقة والتدرج المعقول أمرًا مهمًا.

السمة الرئيسية لهذا الخط هي استخدام كسارة المطرقة الثقيلة لتحل محل الكسارة الفكية التقليدية بالإضافة إلى مجموعة كسارة التشكيل. من خلال تحقيق التكسير والتشكيل الأولي في مسار واحد، يوفر المصنع الاستثمار في المعدات بينما يستمر في إنتاج الركام ذو شكل الجسيمات الجيد، وتوليد مسحوق منخفض، وتصنيف معقول. ويعني التصميم الأبسط للمعدات أيضًا انخفاض عبء عمل الصيانة وعدد أقل من الآلات التي يجب صيانتها أثناء الإنتاج المستمر.

تكوين المعدات

• المغذي الاهتزازي DLZGC1538 — القدرة من 400 إلى 700 طن في الساعة، الطاقة 6.3 كيلو واط × 2، وحدة واحدة
• كسارة المطرقة الثقيلة PCZ1615 - القدرة من 360 إلى 420 طنًا في الساعة لكل وحدة، الطاقة 200 كيلووات × 2، وحدتان
• آلة تصنيع الرمل ذات الدوار المزدوج ZSJ-1416 — القدرة من 210 إلى 280 طن في الساعة، الطاقة 160 كيلووات × 4، وحدة واحدة
• غربال اهتزازي دائري 3YKZ2670 — بقدرة 280 إلى 400 طن في الساعة لكل وحدة، قوة 45 كيلو وات، وحدتان
• غربال اهتزازي دائري 3YKZ2060 — بقدرة 180 إلى 280 طنًا في الساعة لكل وحدة، قوة 30 كيلووات، وحدتان
• الحزام الناقل – وحدات متعددة تربط جميع مراحل المعالجة
• مجمع الغبار - يتم تركيبه في نقاط توليد الغبار الرئيسية

وصف العملية

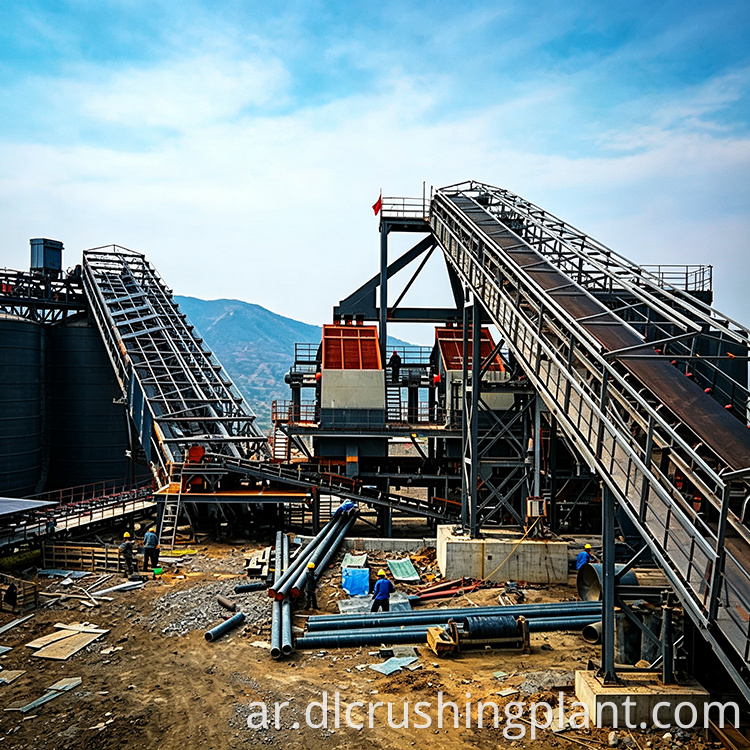

يستخدم خط الإنتاج كسارة مطرقة ثقيلة كوحدة التكسير الأولية، والتي تتعامل مع كل من التكسير الخشن والمتوسط ​​في مسار واحد. يتم أولاً تحميل الحجر الجيري الخام إلى وحدة التغذية الاهتزازية DLZGC1538، والتي تنظم معدل التغذية وتزيل المواد الصغيرة الحجم. تدخل التغذية الرئيسية بعد ذلك إلى كسارتين مطرقتين ثقيلتين PCZ1615 تعملان بالتوازي، حيث تقوم طاقة التأثير العالية الصادرة عن المطارق الدوارة بتكسير الحجر الجيري وتشكيله في نفس الوقت. من خلال ضبط لوحة البطانة، يمكن للمشغلين التحكم في حجم التفريغ ليتوافق مع التدرج المستهدف دون التبديل إلى طراز كسارة مختلف.

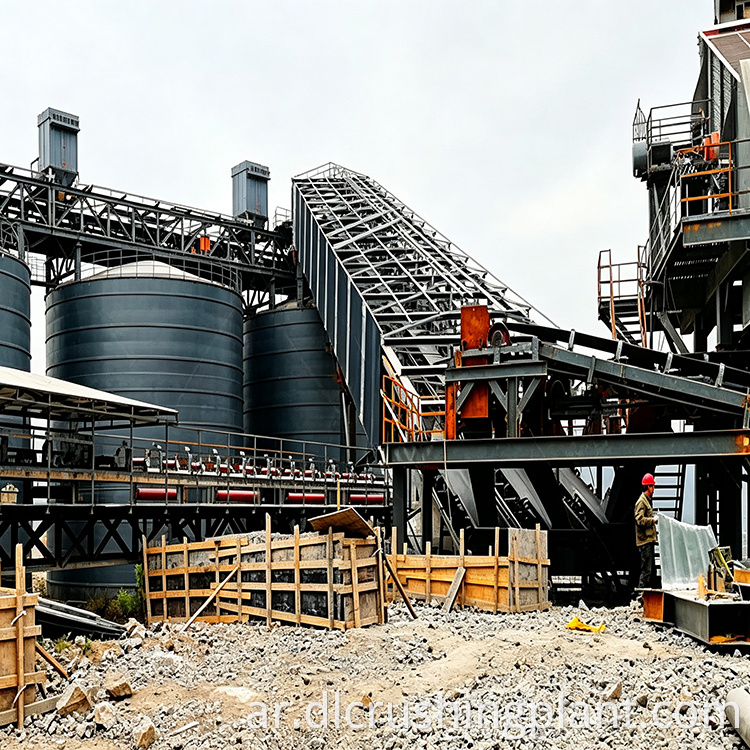

بعد التكسير الأولي، تنتقل المواد إلى آلة تصنيع الرمل ذات الدوار المزدوج ZSJ-1416 لمزيد من التحسين. يطبق تصميم الدوار المزدوج قوة التأثير من اتجاهين، مما يحسن شكل جسيمات جزء الرمل ويقلل من الجسيمات المتقشرة أو المستطيلة. ومن هناك، تمر المادة عبر مجموعتين من الغرابيل الدائرية الاهتزازية. تتعامل الشاشات 3YKZ2670 مع الجزء الأكبر حجمًا، بينما تتعامل الشاشات 3YKZ2060 مع المواد الدقيقة. تقوم كل شاشة بفصل المخرجات إلى أجزاء مختلفة الحجم، وتعود المواد كبيرة الحجم من خلال حلقة ردود الفعل لإعادة المعالجة.

تقوم السيور الناقلة بنقل المواد بين جميع المراحل ونقل المنتجات النهائية إلى صناديق التخزين الخاصة بها. يتم تركيب مجمعات الغبار في مناطق تفريغ الكسارة ومحطات الفحص لالتقاط الغبار المحمول بالهواء أثناء التشغيل، مما يحافظ على بيئة العمل نظيفة وتلبية المعايير البيئية.

التكلفة والأداء

المزايا إن استخدام كسارة المطرقة الثقيلة بدلاً من الكسارة الفكية بالإضافة إلى مجموعة كسارة التشكيل هي الميزة الرئيسية من حيث التكلفة لهذا الخط. يتعامل جهاز PCZ1615 مع ما يتطلب عادةً جهازين منفصلين، مما يقلل بشكل مباشر من الاستثمار في المعدات. ويعني تصميم التشكيل بتمريرة واحدة أيضًا أن المادة تمر بمراحل سحق أقل، مما يقلل من استهلاك الطاقة لكل طن ويقلل من تآكل الأجزاء حيث لا يتأثر الحجر بشكل متكرر عبر آلات متعددة.

الركام النهائي لديه شكل جسيم جيد، محتوى مسحوق منخفض، وتصنيف معقول، مما يجعله قابلاً للتسويق عبر تطبيقات البناء المتعددة. ينتج المصنع 05 و12 و13 جزء من الحجر مع مسحوق الحجر، ويمكن تعديل التدرج حسب الطلب عن طريق تغيير أسطح الغربال أو ضبط لوحة بطانة الكسارة. تتيح هذه المرونة للمشغل الاستجابة للتحولات في الطلب في السوق دون إجراء تغييرات كبيرة في المعدات.

التطبيقات الركام الناتج من هذا المصنع يلبي مواصفات أرضية الطرق السريعة، الركام الخرساني، وبناء المباني العامة. إن إنتاج الحجر والمسحوق المتدرج يناسب محطات خلط الخرسانة التي تحتاج إلى مواد متسقة لإنتاج الدفعات. نظرًا لأن الخط ينتج تدرجات متعددة في وقت واحد، يمكن للمشغل توفير مشاريع إنشاءات مختلفة من نفس المصنع، مما يساعد في الحفاظ على حجم مبيعات ثابت حتى عندما يتقلب طلب المشروع الفردي.

التعليمات

س 1: كيف تحل الكسارة المطرقية الثقيلة محل الكسارة الفكية وكسارة التشكيل في خط الإنتاج هذا؟

تتعامل الكسارة المطرقة الثقيلة PCZ1615 مع كل من التكسير الخشن والتشكيل في مسار واحد. ومن خلال ضبط لوحة البطانة، يتحكم المشغلون في حجم التفريغ ليتناسب مع التدرج المستهدف. وهذا يلغي الحاجة إلى كسارة فكية منفصلة للتخفيض الأولي وكسارة تشكيل منفصلة لتنقية الجسيمات، مما يوفر في الاستثمار في المعدات ويقلل من عدد الآلات التي تحتاج إلى صيانة.

Q2: ما هو الدور الذي تلعبه آلة صنع الرمل ذات الدوار المزدوج في هذه العملية؟

بعد التكسير الأولي في الكسارة المطرقية الثقيلة، تدخل المادة إلى آلة تصنيع الرمل ذات الدوار المزدوج ZSJ-1416 لمزيد من التحسين. يطبق تصميم الدوار المزدوج قوة التأثير من اتجاهين، مما يحسن شكل جسيمات جزء الرمل ويقلل من الجسيمات المتقشرة أو المستطيلة. هذه الخطوة هي التي تعطي الركام النهائي تصنيفه الجيد ومحتوى المسحوق المنخفض.

س3: ما هي أنواع المنتجات النهائية التي ينتجها هذا الخط وأين يتم استخدامها؟

ينتج الخط 05 و12 و13 جزءًا من الحجر بالإضافة إلى مسحوق الحجر. تلبي هذه التدرجات متطلبات المواد لبناء الطرق السريعة ومحطات خلط الخرسانة ومشاريع البنية التحتية الكبرى. يمكن تعديل التدرج بناءً على طلب السوق عن طريق تغيير أسطح الشاشة أو ضبط لوحة بطانة الكسارة، مما يمنح المشغل المرونة عبر تطبيقات البناء المختلفة.
