وحدة التغذية الاهتزازية وتكوين الشاشة الاهتزازية الدائرية لمصنع معالجة الركام الحجري ذو السعة الكبيرة

نظرة عامة على المشروع

يقع خط إنتاج تكسير الحجارة هذا في مقاطعة Suiping، Zhumadian، مقاطعة Henan، وقد تم تصميمه وبنائه بواسطة Zhongyu Dingli لعمليات التعدين على نطاق واسع. يقوم الخط بمعالجة الحجر الجيري والمواد الحجرية المحلية، بطاقة إنتاجية تبلغ 5000 طن في الساعة، مما يجعله أحد خطوط التكسير ذات القدرة الأعلى في المنطقة. تولى فريق التصميم الإقليمي في خنان مسح الموقع واختيار المعدات والتخطيط العام للنظام استنادًا إلى خصائص المواد والتضاريس المتاحة.

يستخدم التكوين كسارة مطرقة ثقيلة للتخفيض الأولي في مسار واحد، يتبعها كسارات تشكيل تعمل على تحسين شكل الجسيمات. بعد التكسير، تمر المادة من خلال شاشات اهتزاز دائرية متعددة مرتبة بالتوازي لفصل الناتج إلى تدرجات مختلفة من حجر البناء. تقوم السيور الناقلة بعد ذلك بنقل المنتجات النهائية إلى مناطق التخزين الخاصة بها. ويحافظ التصميم العام على انخفاض عدد المعدات نسبيًا لخط بهذه السعة، مما يساعد على التحكم في كل من الاستثمار الأولي وتكاليف التشغيل المستمرة.

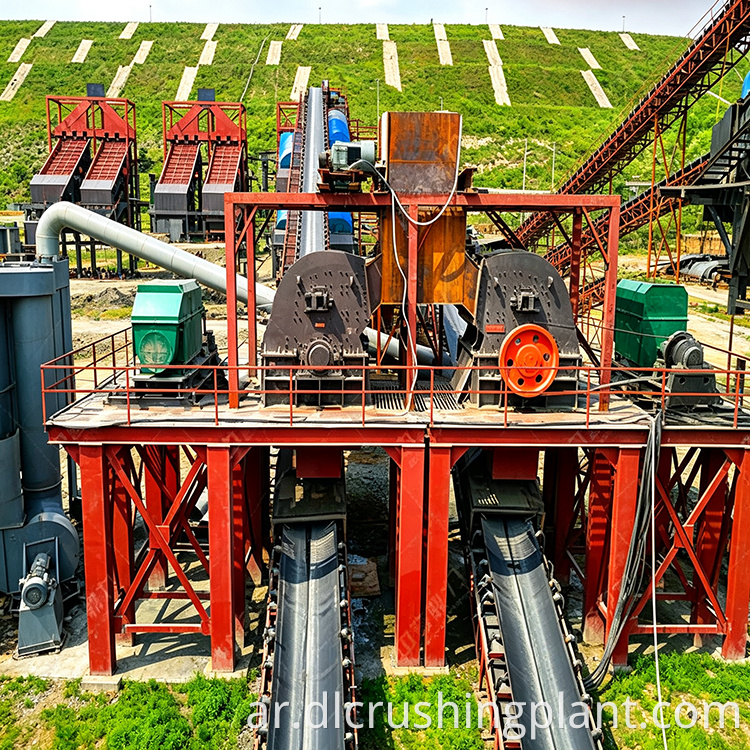

يشتمل المصنع أيضًا على أكياس تجميع الغبار في نقاط توليد الغبار الرئيسية للحفاظ على نظافة بيئة العمل. إن الجمع بين تشكيل تمريرة واحدة، والتشكيل الثانوي، والغربلة المتوازية يمنح المشغل مرونة لضبط تدرج الإخراج بناءً على طلب السوق دون تغيير تشكيلة المعدات الأساسية.

تكوين المعدات

• وحدة التغذية الاهتزازية DLZGC2560 — بقدرة 2000 إلى 3000 طن في الساعة لكل وحدة، وحدتان
• كسارة المطرقة الثقيلة DLPCZ3032 - القدرة من 4500 إلى 6000 طن في الساعة، وحدة واحدة
• كسارة التشكيل DLPC2026 — بقدرة 1000 إلى 1500 طن في الساعة لكل وحدة، وحدتان
• غربال اهتزازي دائري DL2YKZ3680S — بقدرة 200 إلى 900 طن في الساعة لكل وحدة، 6 وحدات
• غربال اهتزازي دائري DL3YKZ3680S — بقدرة 200 إلى 800 طن في الساعة لكل وحدة، 4 وحدات
• الحزام الناقل – وحدات متعددة تربط جميع مراحل المعالجة
• مجمع الغبار في الأكياس — وحدات متعددة يتم تركيبها في نقاط توليد الغبار الرئيسية

وصف العملية

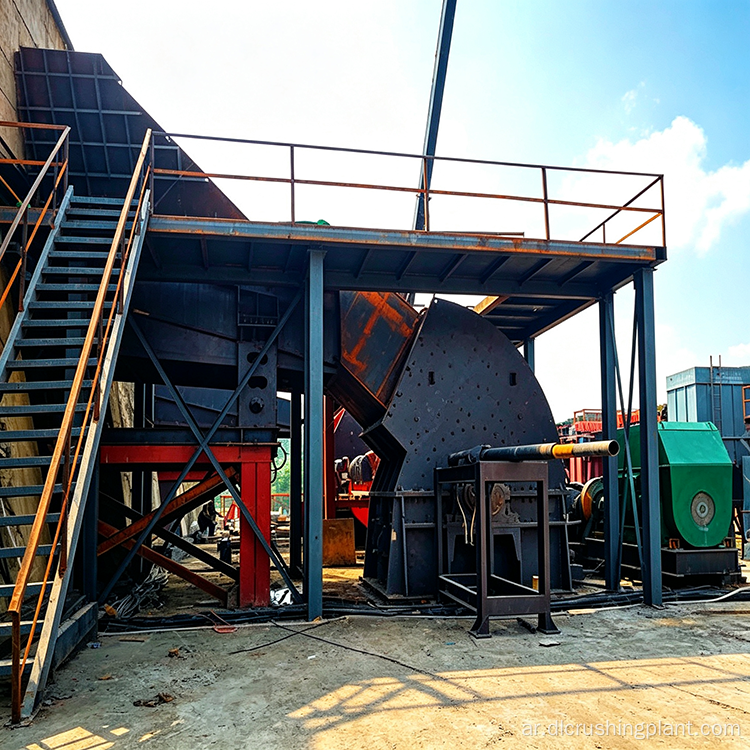

يتبع خط الإنتاج تدفق التكسير على مرحلتين مع الغربلة المتوازية. يتم أولاً تحميل الحجر الجيري الخام والحجر المحلي في وحدتي التغذية الاهتزازية DLZGC2560، والتي تنظم معدل التغذية وتزيل المواد الأصغر حجمًا قبل أن تصل إلى الكسارة. تدخل التغذية الرئيسية بعد ذلك إلى الكسارة المطرقة الثقيلة DLPCZ3032، حيث تقوم طاقة التأثير العالية من المطارق الدوارة بتكسير الحجر في مسار واحد. هذه القدرة على التشكيل بتمريرة واحدة هي ما يسمح للمصنع بتخطي الكسارة الفكية الأولية المنفصلة، ​​مما يقلل من عدد المعدات ويوفر تكاليف رأس المال والصيانة.

بعد التكسير الأولي، يتم تقسيم المادة بين كسارتي تشكيل DLPC2026. تعالج كل كسارة تشكيل جزءًا من المخرجات الأولية، مما يؤدي إلى تحسين شكل الجسيمات وتقليل الجزيئات المتقشرة أو المستطيلة التي من شأنها أن تؤثر على جودة الركام النهائي. تعتبر خطوة التشكيل مهمة لبناء تطبيقات الحجر لأن شكل الجسيمات المتسق يساهم في تحسين قابلية تشغيل الخرسانة والأداء الهيكلي.

من كسارات التشكيل، تمر المواد عبر إجمالي عشر شاشات اهتزازية دائرية مرتبة بالتوازي. ستة شاشات DL2YKZ3680S وأربع شاشات DL3YKZ3680S تعمل جنبًا إلى جنب للتعامل مع الحجم الكبير من المواد. تفصل كل شاشة المخرجات إلى أجزاء مختلفة الحجم، وتعود أي مادة كبيرة الحجم من خلال حلقة تغذية راجعة إلى كسارة التشكيل لإعادة المعالجة. تنقل السيور الناقلة المنتجات النهائية إلى مناطق التخزين المخصصة لها، وتقوم مجمعات الغبار في الأكياس بالتقاط الغبار المحمول جواً في مناطق تفريغ الكسارة، ومحطات الفحص، ونقاط النقل في جميع أنحاء الخط.

نظام الفرز

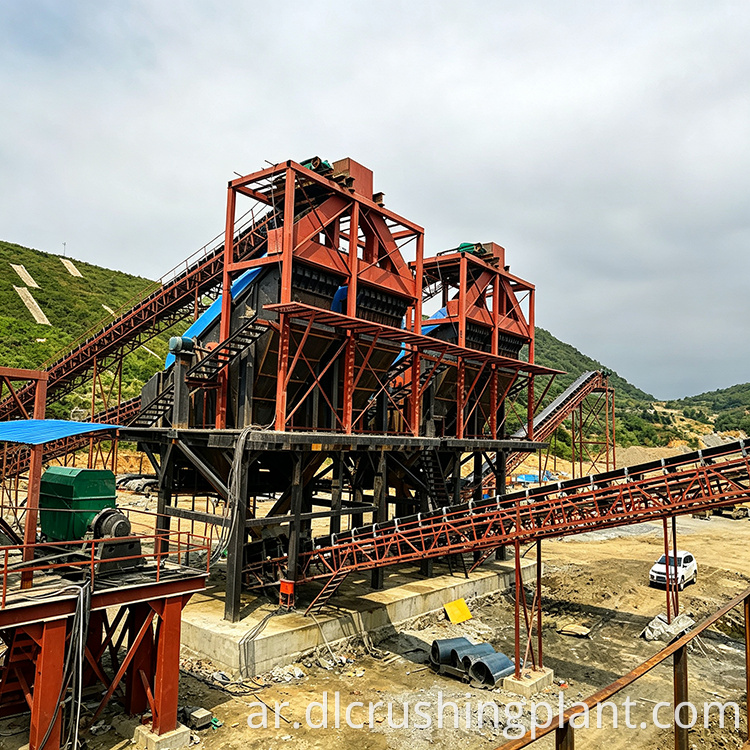

التصميم إن ترتيب الغربلة المتوازية هو سمة رئيسية لخط الإنتاج هذا. وبدلاً من الاعتماد على شاشة واحدة كبيرة أو دائرة فحص متتابعة، يستخدم التصميم عشر شاشات تعمل جنباً إلى جنب. يعمل هذا الأسلوب على توزيع حمل المواد عبر وحدات متعددة، مما يقلل من معدل التآكل على الغرابيل الفردية ويسمح للمصنع بمواصلة التشغيل حتى إذا كانت إحدى الشاشات بحاجة إلى الصيانة. يوفر الطرازان DL2YKZ3680S وDL3YKZ3680S تكوينات مختلفة للسطح، مما يمنح المشغل القدرة على إنتاج تدرجات متعددة في وقت واحد من نفس تدفق التغذية.

مميزات المشروع

تتعامل الكسارة المطرقة الثقيلة مع الجزء الأكبر من تقليل الحجم في مسار واحد، مما يعني أن المصنع لا يحتاج إلى كسارة فكية أولية منفصلة. هذا يحافظ على تشكيلة المعدات الرئيسية لكسارة مطرقة ثقيلة واحدة، وكسارتين للتشكيل، ومجموعة من الغرابيل الاهتزازية، وهو تكوين بسيط لخط يعمل بهذه السعة. يعني عدد أقل من الآلات عددًا أقل من نقاط الأعطال المحتملة، وأعمال صيانة أقل، ومخزونًا أصغر من قطع الغيار.

إن استهلاك الطاقة المنخفض لكل طن يأتي من تصميم التشكيل بتمريرة واحدة للكسارة المطرقة الثقيلة. بدلاً من سحق المواد في مراحل متعددة مع دورات تأثير متكررة، تحقق الكسارة المطرقية الحجم المستهدف في تمريرة واحدة، مما يقلل من إجمالي مدخلات الطاقة لكل طن من المنتج النهائي. ويساهم نظام الغربلة المتوازي أيضًا في زيادة الكفاءة من خلال معالجة كميات كبيرة من المواد دون خلق اختناقات في مرحلة الغربلة.

التعليمات

Q1: ما هي عملية التكسير التي يستخدمها خط إنتاج الحجر الكبير هذا؟

يستخدم الخط تدفق التكسير على مرحلتين. تعالج الكسارة المطرقة الثقيلة DLPCZ3032 عملية التخفيض الأولي في مسار واحد، تليها كسارتا تشكيل DLPC2026 اللتان تعملان على تحسين شكل الجسيمات. تمر المادة المكسرة بعد ذلك عبر عشر شاشات اهتزازية دائرية مرتبة بالتوازي لفصلها إلى تدرجات مختلفة، مع عودة المواد كبيرة الحجم إلى كسارات التشكيل من خلال حلقة مغلقة.

س 2: لماذا يستخدم الخط شاشات اهتزازية متعددة على التوازي؟

يعمل الترتيب المتوازي على توزيع حمل المواد عبر عشر شبكات، مما يقلل من تآكل الوحدات الفردية ويمنع الاختناقات في مرحلة الغربلة. كما يسمح للمحطة بمواصلة العمل إذا كانت إحدى الشاشات تتطلب الصيانة. إن الجمع بين طرازي DL2YKZ3680S وDL3YKZ3680S مع تكوينات مختلفة للسطح يتيح للمشغل إنتاج تدرجات متعددة في وقت واحد من نفس تدفق التغذية.

س 3: ما هي مزايا التكلفة الرئيسية لتكوين خط الإنتاج هذا؟

إن تصميم التشكيل بتمريرة واحدة للكسارة المطرقة الثقيلة يلغي الحاجة إلى كسارة فكية أولية منفصلة، ​​مما يقلل من تكاليف الاستثمار في المعدات والصيانة. تعني مجموعة المعدات الخالية من الدهون عددًا أقل من نقاط الأعطال ومخزونًا أصغر من قطع الغيار. يتعامل نظام الغربلة المتوازي مع كميات كبيرة من المواد بكفاءة، مما يحافظ على استهلاك الطاقة لكل طن بشكل معقول وتكاليف الإنتاج الإجمالية منخفضة.
