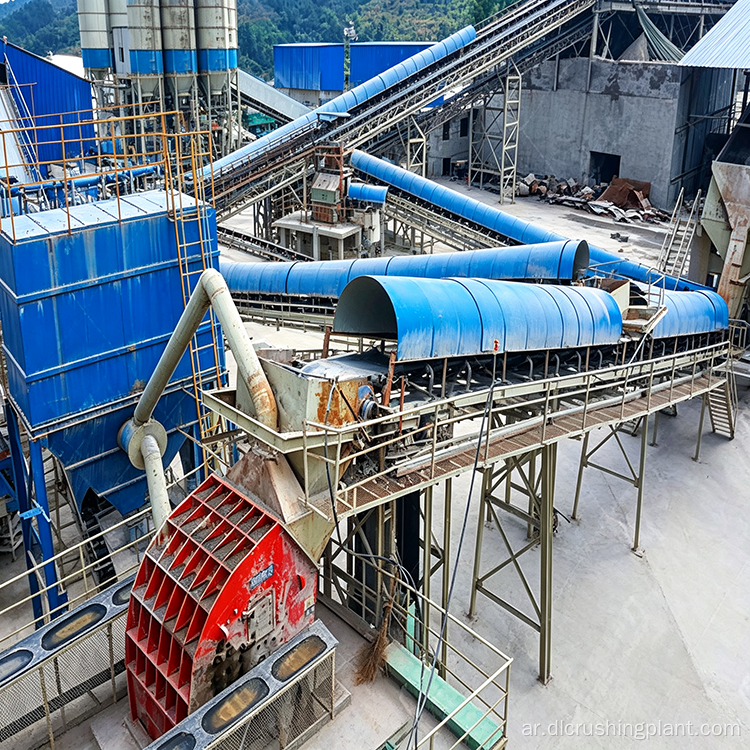

خط إنتاج الركام للحجر الجيري في سيتشوان لمصنع الأسمنت مع كسارة المطرقة الثقيلة ونظام كسارة التشكيل

نظرة عامة على المشروع

يقع خط إنتاج الحجر الجيري الكلي في Yibin، مقاطعة Sichuan، وقد تم بناؤه بواسطة Zhongyu Dingli لصالح Shuangshan Cement. يقوم الخط بمعالجة الحجر الجيري باعتباره المادة الخام الرئيسية وينتج الركام المسحوق الذي يلبي متطلبات التدرج لتناسب الأسمنت. تولى فريق التصميم الإقليمي في سيتشوان عملية التكوين الشامل واختيار المعدات وتكامل النظام.

عندما تم التخطيط للمشروع لأول مرة، تم تحديد الإنتاج المستهدف عند 500 طن في الساعة. بعد الانتهاء من البناء ودخول الخط إلى الإنتاج الفعلي، وصلت الإنتاجية الحقيقية إلى 800 طن في الساعة، وهو أعلى بكثير من المتوقع الأصلي. يمنح هذا الهامش مصنع الأسمنت قدرة كافية للتعامل مع فترات ذروة الطلب دون تشغيل المعدات بحمولة كاملة بشكل مستمر، مما يساعد على إطالة عمر خدمة الأجزاء المتآكلة وتقليل تكرار إيقاف تشغيل الصيانة.

يأتي الركام المسحوق في تدرجات متعددة ذات شكل جسيمات موحد، وهو أمر مهم لإنتاج الأسمنت لأن التوزيع المتسق لحجم الجسيمات يؤثر بشكل مباشر على جودة واستقرار منتج الأسمنت النهائي. يستخدم المصنع أيضًا مجمعات الغبار ذات الأكياس النبضية في نقاط توليد الغبار الرئيسية للحفاظ على بيئة العمل نظيفة وتلبية المعايير البيئية.

تكوين المعدات

• المغذي الاهتزازي DLZGC1538 — القدرة من 400 إلى 700 طن في الساعة، الطاقة 6.3 كيلو واط × 2، وحدة واحدة
• كسارة المطرقة الثقيلة PCZ1615 — القدرة من 360 إلى 420 طنًا في الساعة، الطاقة 200 كيلووات × 2، وحدة واحدة
• كسارة التشكيل XPC1216 — بقدرة 400 إلى 500 طن في الساعة، قوة 200 كيلووات × 2، وحدة واحدة
• غربال اهتزازي دائري 3YKZ3070 — بقدرة 400 إلى 500 طن في الساعة، قوة 45 كيلو وات، 3 وحدات
• الحزام الناقل – وحدات متعددة تربط جميع مراحل المعالجة
• مجمع الغبار ذو الأكياس النبضية - وحدات متعددة يتم تركيبها في محطات تفريغ وغربلة الكسارة

وصف العملية

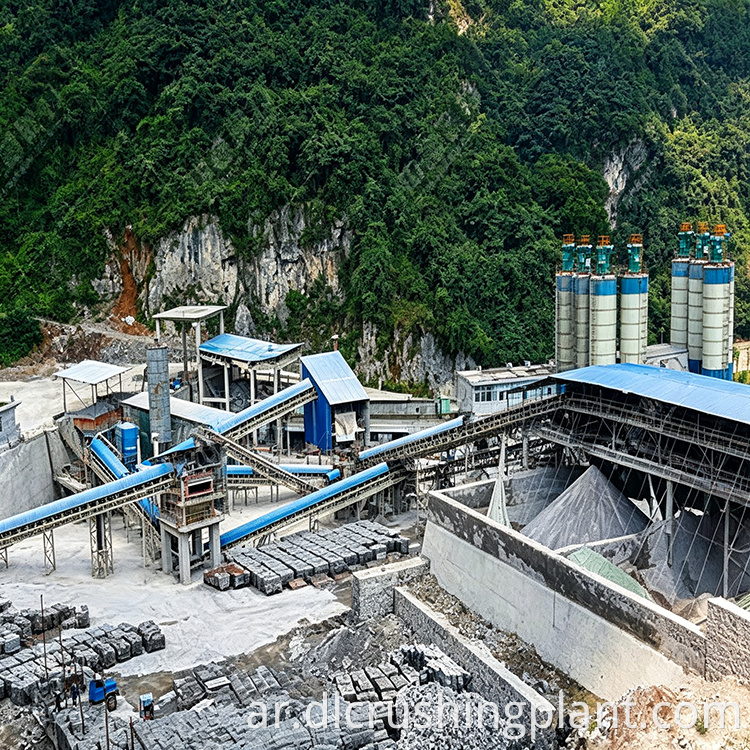

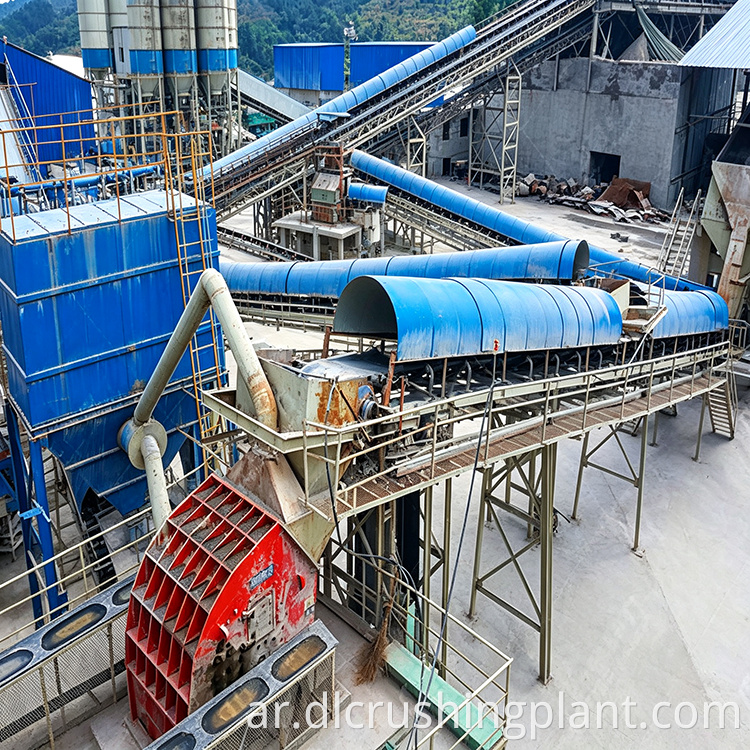

يتبع خط الإنتاج تدفق التكسير على مرحلتين مع الغربلة المتوسطة. يتم أولاً تحميل الحجر الجيري الخام إلى وحدة التغذية الاهتزازية DLZGC1538، والتي تنظم معدل التغذية وتزيل المواد الصغيرة الحجم قبل دخولها إلى الكسارة. يتم بعد ذلك إدخال التغذية الرئيسية إلى الكسارة المطرقة الثقيلة PCZ1615 من أجل التخفيض الأولي. تعمل طاقة التأثير العالية الناتجة عن المطارق الدوارة على تكسير الحجر الجيري في مسار واحد، مما يلغي الحاجة إلى كسارة فكية أولية منفصلة ويحافظ على انخفاض عدد المعدات.

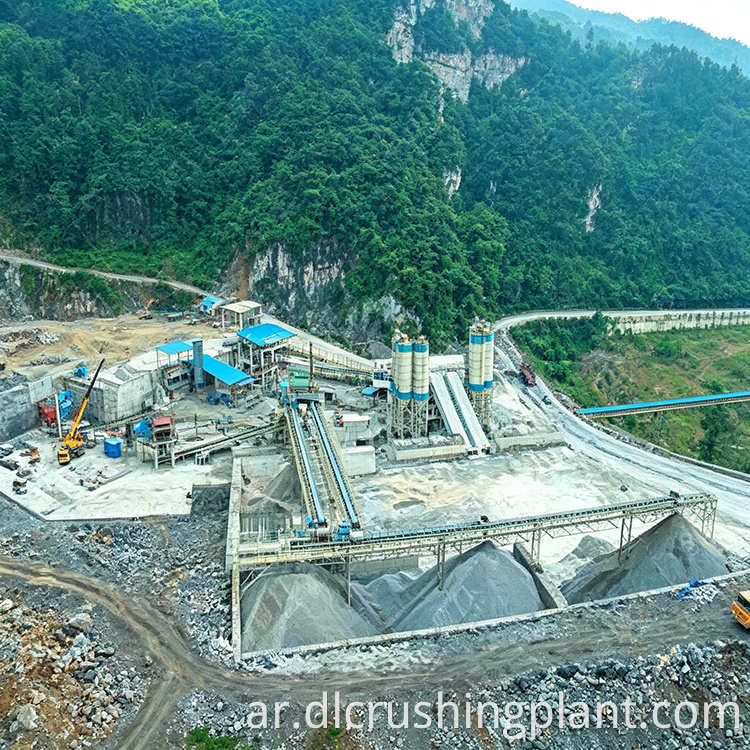

بعد التكسير الأولي، تمر المواد من خلال شاشات اهتزاز دائرية 3YKZ3070 للتدرج. يتم توجيه المواد التي تلبي حجم الجسيمات المستهدف إلى مخزونات المنتج النهائي. يتم نقل المواد كبيرة الحجم التي لا تتجاوز الغربال عن طريق الحزام الناقل إلى كسارة التشكيل XPC1216، حيث تخضع للسحق الثانوي وتحسين شكل الجسيمات. يمر الناتج من كسارة التشكيل عبر جولة أخرى من الفحص، ويتم تكرار أي جزيئات كبيرة الحجم متبقية عبر نفس الدائرة المغلقة حتى تصل إلى التدرج المطلوب.

يتم تركيب مجمعات الغبار ذات الأكياس النبضية في مناطق تفريغ الكسارة، ومحطات الفحص، ونقاط نقل المواد. تقوم المجمعات بالتقاط الغبار المحمول جواً الناتج أثناء التكسير والغربلة، مما يحافظ على نظافة البيئة المحيطة. تقوم السيور الناقلة بنقل المواد بين جميع المراحل في تكوينات محكمة الغلق أو شبه محكمة الغلق لتقليل هروب الغبار بشكل أكبر.

أداء الإنتاج

كان هدف التصميم الأصلي لهذا الخط هو 500 طن في الساعة، لكن الإنتاج الفعلي وصل إلى 800 طن في الساعة بعد التشغيل. جاءت هذه القدرة الفائضة من الجمع بين الكسارة المطرقة الثقيلة PCZ1615 وكسارة التشكيل XPC1216، اللتين تتعاملان معًا مع مواد أكثر مما تم حسابه في التقدير الأولي. ويعني ارتفاع الإنتاج الفعلي أن مصنع الأسمنت يمكنه تلبية الطلب الإجمالي مع توفير مساحة كافية، ولا تحتاج المعدات إلى العمل بأقصى طاقتها أثناء الإنتاج العادي، مما يقلل من التآكل ويطيل الفترة الفاصلة بين دورات الصيانة.

يتضمن الركام النهائي تدرجات متعددة ذات شكل جسيمات موحد، والذي يناسب عملية تناسب الأسمنت. يساعد حجم الجسيمات المتسق مصنع الأسمنت في الحفاظ على نسب مزيج ثابتة وإنتاج أسمنت بخصائص قوة يمكن التنبؤ بها.

التصميم البيئي

يستخدم خط الإنتاج مجمعات الغبار ذات الأكياس النبضية كإجراء أساسي للتحكم البيئي. يتم وضع هذه المجمعات في النقاط التي يكون فيها توليد الغبار هو الأعلى، بما في ذلك مناطق تفريغ الكسارة، ومحطات الفحص، ونقاط نقل الناقل. تلتقط المرشحات الكيسية الجسيمات الدقيقة قبل أن تتمكن من الهروب إلى المنطقة المحيطة، ويمكن إرجاع الغبار المجمع إلى عملية الإنتاج أو التخلص منه بشكل منفصل.

يحافظ التصميم العام للمحطة على معدات التكسير والغربلة في هياكل مغلقة أو شبه مغلقة، مما يساعد أيضًا على احتواء الضوضاء. والنتيجة هي بيئة عمل تظل نظيفة ومرتبة أثناء التشغيل، وهو اعتبار عملي لمصنع الأسمنت الذي يحتاج إلى تلبية معايير الإنتاج والمعايير البيئية في نفس الوقت.

التعليمات

س 1: ما هي القدرة الإنتاجية الفعلية لخط تجميع الحجر الجيري هذا؟

تم تصميم الخط في الأصل بطاقة 500 طن في الساعة، لكن الإنتاج الفعلي وصل إلى 800 طن في الساعة بعد التشغيل. قدمت الكسارة المطرقة الثقيلة PCZ1615 وكسارة التشكيل XPC1216 إنتاجية أكبر مما كان متوقعًا، مما يمنح مصنع الأسمنت قدرة فائضة للتعامل مع ذروة الطلب دون تشغيل المعدات بحمولة كاملة بشكل مستمر.

Q2: ما هي عملية التكسير التي يستخدمها خط الإنتاج هذا؟

يستخدم الخط تدفق التكسير على مرحلتين مع الغربلة المتوسطة. يمر الحجر الجيري الخام عبر الكسارة المطرقة الثقيلة PCZ1615 للاختزال الأولي، ثم يمر عبر شاشات الاهتزاز الدائرية 3YKZ3070. يتم توجيه المواد كبيرة الحجم إلى كسارة التشكيل XPC1216 للتحسين الثانوي، وتعود أي جزيئات كبيرة الحجم متبقية عبر دائرة مغلقة حتى تصل إلى التدرج المستهدف.

س3: كيف يتحكم المصنع في الغبار أثناء الإنتاج؟

يتم تركيب مجمعات الغبار ذات الأكياس النبضية في مناطق تفريغ الكسارة ومحطات الفحص ونقاط النقل الناقلة لالتقاط الغبار المحمول بالهواء. يمكن إرجاع الغبار المجمع إلى العملية أو التخلص منه بشكل منفصل. تعمل معدات التكسير والغربلة أيضًا في هياكل مغلقة أو شبه مغلقة لاحتواء الضوضاء وتقليل هروب الغبار إلى البيئة المحيطة.
