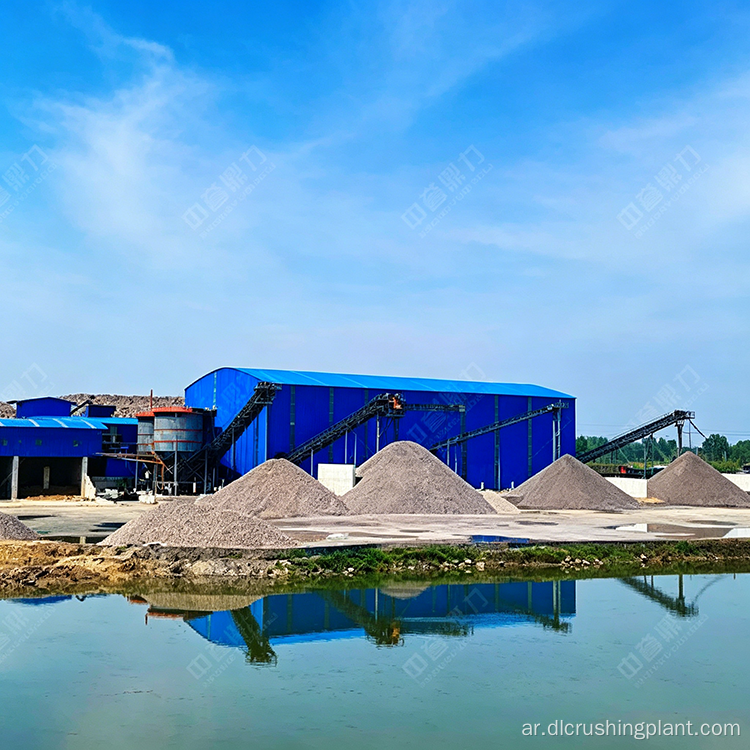

حل تكسير الحجر الجيري عالي السعة مع صانع الرمل ذو الدوار المزدوج لإنتاج الرمل الكلي والمصنع

نظرة عامة على المشروع

لقد تم تصميم خط إنتاج الرمل ذو الحجم الكبير هذا بشكل أساسي لمعالجة الحجر الجيري. إنها تعتمد عملية تكسير على مرحلتين تجمع بين كسارة المطرقة الثقيلة وكسارة التشكيل بالمطرقة، تليها آلات صنع الرمل ذات الدوار المزدوج لإنتاج الرمل. يتم نشر مجموعات متعددة من الشاشات الاهتزازية الدائرية لتصنيف دقيق متعدد الأحجام. يعمل الخط بأكمله تحت هيكل مغلق لمنع انبعاثات الغبار، وتحقيق إنتاج موفر للطاقة وصديق للبيئة. تشتمل المخرجات النهائية على مواصفات مختلفة من الركام الإنشائي والرمل المصنع عالي الجودة مع شكل جسيمات قابل للتعديل.

تكوين المعدات الرئيسية

يتكون الخط من خمس فئات من المعدات الأساسية بالإضافة إلى السيور الناقلة لمناولة المواد:

• وحدة التغذية الاهتزازية DLZGC1550P: قدرة معالجة تتراوح من 400 إلى 1000 طن في الساعة، مدعومة بمحركين بقدرة 15 كيلووات. يغذي المواد الخام للحجر الجيري بشكل ثابت وموحد في الكسارات ذات المطرقة الثقيلة، مما يضمن عملية التكسير المستمرة في اتجاه مجرى النهر.

• الكسارات ذات المطرقة الثقيلة DLPCZ1815 (وحدتان): تتمتع كل منها بقدرة معالجة تتراوح من 400 إلى 900 طن في الساعة، مدفوعة بمحركين بقدرة 250 كيلووات (4 أقطاب). استخدم مطارق دوارة عالية السرعة لسحق الحجر الجيري بالصدمة أحادية المسار، مما يحقق نسبة تخفيض كبيرة وإعداد المواد بكفاءة للمرحلة التالية.

• كسارة التشكيل بالمطرقة DLPC1220: تشكيل دقيق ثانوي بقدرة معالجة تتراوح من 500 إلى 700 طن في الساعة، مدعومة بمحركين بقوة 250 كيلووات (4 أقطاب). ينقي شكل الجسيمات من المواد المكسرة مسبقًا، ويزيل الجزيئات المطولة والمتقشرة لإنتاج ركام جيد الشكل لمزيد من صنع الرمل أو الاستخدام المباشر.

• ماكينة صنع الرمل ذات الدوار المزدوج ZSJ-1215 (وحدتان): تتمتع كل منها بقدرة معالجة تتراوح من 150 إلى 220 طنًا في الساعة، مدفوعة بأربعة محركات بقدرة 110 كيلووات. وحدات صنع الرمل الأساسية - يتم سحق المواد أولاً بواسطة الدوار العلوي ثم يتم دفعها بسرعة عالية إلى الدوار السفلي الذي يدور بشكل معاكس، مما يضاعف قوة التكسير. شكل جسيمات الرمل النهائي قابل للتعديل بجودة ممتازة.

• شاشات الاهتزاز الدائرية ثلاثية الطوابق 3YKZ2670 (3 وحدات): تتمتع كل منها بقدرة معالجة تتراوح من 280 إلى 400 طن في الساعة، مدفوعة بمحرك بقدرة 45 كيلووات. العمل مع الشاشات الأخرى للحصول على تصنيف دقيق متعدد المراحل.

• شاشات الاهتزاز الدائرية ثلاثية الطوابق 3YKZ2270 (وحدتان): كل منها بسعة تتراوح من 240 إلى 320 طنًا في الساعة، مدعومة بمحرك بقدرة 45 كيلووات. المساهمة في نظام التصنيف متعدد الشاشات.

• شاشات اهتزاز دائرية ثلاثية الطوابق 3YKZ2060 (وحدتان): كل منها بقدرة تتراوح من 180 إلى 280 طنًا في الساعة، مدعومة بمحرك بقدرة 30 كيلووات. أكمل تكوين الشاشات السبعة لضمان مجموعة واسعة من مواصفات الإخراج.

• السيور الناقلة: وحدات متعددة لنقل المواد بين المعدات ونقل المنتجات النهائية إلى المخزونات المعنية، مما يضمن التدفق السلس للمواد عبر العملية بأكملها.

تدفق عملية الإنتاج

يعمل الخط على عملية تكسير وصنع رمل متكاملة على مرحلتين - كسارات مطرقة ثقيلة للتكسير الأولي، وكسارة تشكيل مطرقة للتشكيل الثانوي، وصانعات رمل مزدوجة الدوار لإنتاج الرمل، تليها شاشات اهتزاز دائرية للتصنيف. العملية الشاملة مبسطة وفعالة.

• تغذية المواد الخام: يتم تحميل المواد الخام من الحجر الجيري إلى قادوس التغذية الاهتزازي بواسطة اللودر. تستخدم وحدة التغذية قوة الاهتزاز لتفريغ المواد بالتساوي وبشكل مستمر في مداخل الكسارتين المطرقيتين الثقيلتين، مما يضمن تشغيل كلا الوحدتين بحمولة كاملة مع تغذية موحدة.

• التكسير الأولي: تدخل المواد إلى الكسارتين المطرقيتين الثقيلتين حيث تقوم مطارق دوارة عالية السرعة بتكسير الحجر في مسار واحد. تحقق الكسارات سحقًا أوليًا فعالاً بنسبة تخفيض كبيرة. يتم تفريغ المواد التي تصل إلى حجم الجسيمات المطلوب ونقلها إلى المرحلة التالية.

• التشكيل الثانوي: تدخل المواد المكسرة مسبقًا إلى كسارة التشكيل بالمطرقة لمزيد من المعالجة الدقيقة. تعمل عملية الطحن والتشذيب بين المطارق والبطانات على إزالة الحواف الحادة والأشكال الطويلة أو المتقشرة. تتميز المجاميع المنتجة في هذه المرحلة بتحسين شكل وجودة الجسيمات.

• صناعة الرمل: يتم تغذية المواد المشكلة إلى صانعي الرمل ثنائي الدوار لإنتاج الرمل المصنع. يتم أولاً ضرب الركام وسحقه بواسطة المطارق الدوارة العلوية، ثم يتم قذفها بسرعة عالية نحو الدوار السفلي المعاكس للدوران. يوفر هذا التصميم ثنائي الدوار عملية سحق قوية باستخدام جزيئات الرمل النهائية التي يتم تشكيلها على شكل مكعب وحجم جسيمات الإخراج قابل للتعديل.

• الغربلة والتصنيف: يتم نقل المواد المكسرة والمشكله إلى سبع شاشات اهتزاز دائرية لتصنيف متعدد المراحل. من خلال التشغيل المشترك لثلاث شاشات 3YKZ2670، وشاشتين 3YKZ2270، وشاشتين 3YKZ2060، يتم فصل المواد بدقة إلى منتجات نهائية بمواصفات مختلفة، بما في ذلك ركام البناء بأحجام متعددة ورمل مصنع عالي الجودة. يتم نقل المنتجات المصنفة إلى المخزونات المعنية.

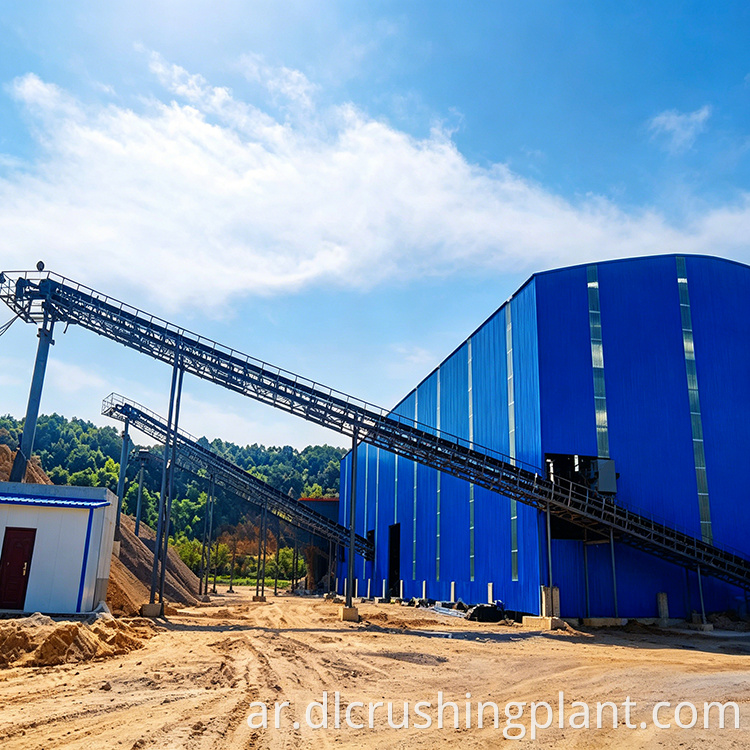

• حماية البيئة والتشغيل المغلق: يتم وضع خط الإنتاج بالكامل داخل هيكل مغلق، مما يمنع بشكل فعال تشتت الغبار والتلوث البيئي أثناء تشغيل المعدات. تعمل تقنية المعالجة المغلقة هذه على التخلص من تدفق الغبار، مما يضمن إنتاجًا موفرًا للطاقة وصديقًا للبيئة في جميع أنحاء الخط بأكمله.

مزايا الأداء الأساسية

• التكسير والتشكيل وصنع الرمل المتكامل في خط واحد: يدمج الخط التكسير الخشن والتشكيل الدقيق وصنع الرمل في نظام واحد متماسك. تتعامل الكسارات المطرقة الثقيلة مع التكسير الأولي، وتعمل كسارة التشكيل على تحسين شكل الجسيمات، وينتج صانعو الرمل ذو الدوار المزدوج رمالًا مصنعة عالية الجودة، مما يتيح الإنتاج المتزامن لمختلف الركام والرمل لتلبية متطلبات السوق المتنوعة.

• جودة المنتج النهائي الممتازة: يستخدم صانعو الرمل ثنائي الدوار تصميمًا فريدًا مزدوج الدوار مع دوارات متعاكسة توفر أداءً استثنائيًا في التكسير والتشكيل. تتميز الرمال والركام النهائي بشكل جسيمات مكعبة، وتوزيع حجم متدرج جيدًا، وحجم جسيمات الإخراج قابل للتعديل لإنتاج مرن بمواصفات مختلفة.

• قدرة إنتاجية عالية مع معدات متطابقة: يوفر الخط قدرات إنتاج قوية واسعة النطاق مع قدرات معدات متوافقة جيدًا في جميع المراحل - بدءًا من التغذية ومرورًا بالسحق والتشكيل وحتى صنع الرمل وغربلته - مما يضمن التشغيل المستمر السلس والمتوازن والكفاءة العالية.

• مجموعة واسعة من مواصفات الإنتاج: مجهز بسبع غرابيل اهتزازية بمواصفات مختلفة، ومساحات الغربال، وطبقات الغربال، وينتج الخط نطاقًا واسعًا من الركام النهائي وأحجام الرمل لتلبية متطلبات السوق والتطبيقات المتنوعة مع تصنيف دقيق وفعال.

• الإنتاج المغلق الصديق للبيئة: يتم وضع جميع معدات المعالجة داخل هيكل مغلق، مما يضمن عدم تدفق الغبار أثناء التشغيل. تعمل تقنية المعالجة المغلقة هذه على منع انبعاثات الغبار تمامًا، مما يحقق إنتاجًا موفرًا للطاقة وصديقًا للبيئة يلبي معايير التعدين الأخضر الحديثة والإنتاج المستدام.

• تكلفة تشغيل منخفضة وصيانة فعالة: يساهم تكوين المعدات المعقول والمبسط مع مراحل المعالجة المتكاملة بشكل جيد في تقليل تآكل المعدات المرتبط بالغبار. يمكن التحكم في متطلبات الصيانة الشاملة، مما يحافظ على تكاليف التشغيل عند مستوى منخفض نسبيًا طوال دورة حياة الإنتاج.

التعليمات

س 1: كيف تفيد عملية التكسير والتشكيل وصنع الرمل المتكاملة الإنتاج؟

يدمج الخط كسارات مطرقة ثقيلة للتكسير الأولي، وكسارة تشكيل مطرقة للتشكيل الدقيق الثانوي، وصانعات الرمل ذات الدوار المزدوج لإنتاج الرمل في نظام واحد متماسك. يتيح هذا النهج الشامل الإنتاج المتزامن لمختلف مجاميع البناء والرمال المصنعة عالية الجودة، مما يلبي متطلبات السوق المتنوعة مع الحفاظ على تدفق عملية مبسط وفعال.

السؤال الثاني: ما الذي يجعل آلة صنع الرمل ذات الدوار المزدوج فعالة في إنتاج الرمل المصنع؟

يستخدم صانع الرمل ثنائي الدوار دوارين عكسيين. يتم ضرب المواد وسحقها أولاً بواسطة مطارق الدوار العلوي، ثم يتم قذفها بسرعة عالية نحو الدوار السفلي الذي يدور في الاتجاه المعاكس، مما يؤدي إلى مضاعفة قوة التكسير. ينتج عن ذلك جزيئات رملية على شكل مكعب مع توزيع جيد التدرج وحجم جسيمات الإخراج قابل للتعديل لمواصفات مختلفة.

س 3: كيف يضمن تكوين الشاشات السبع جودة المنتج وتنوعه؟

تشتمل الغرابيل السبعة الاهتزازية على ثلاث وحدات 3YKZ2670، ووحدتين 3YKZ2270، ووحدتين 3YKZ2060 بمواصفات مختلفة، ومساحات غربلة، وطبقات غربلة. يتيح هذا التكوين متعدد الشاشات تصنيفًا دقيقًا متعدد المراحل للمواد المكسرة والمشكل في نطاق واسع من أحجام الركام والرمل النهائية، مما يضمن كفاءة غربلة عالية ومواصفات مخرجات متنوعة.
