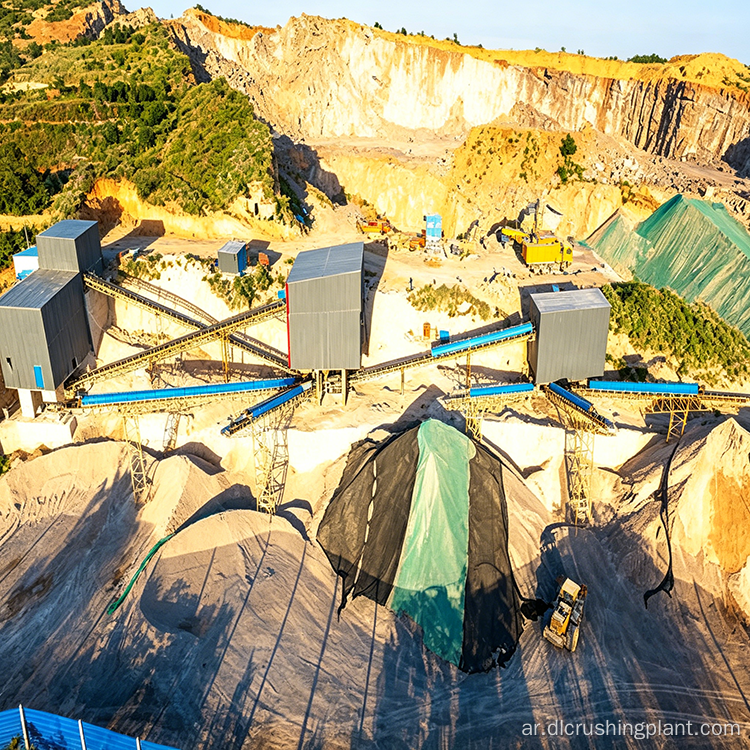

الحل الأمثل لمعالجة الحجر باستخدام الكسارة المطرقية لإنتاج الركام من الحجر الجيري والحجر الأزرق

نظرة عامة على المشروع

تم تصميم خط تكسير وغربلة الحجر هذا لمعالجة الحجر الجيري والحجر الأزرق. إنها تعتمد عملية سحق بمرحلة واحدة باستخدام كسارة مطرقة واحدة لكل من التكسير والتشكيل، مكملة بشاشات اهتزاز دائرية متعددة لتصنيف دقيق متعدد الأحجام. التكوين العام للمعدات بسيط مع تكلفة استثمار منخفضة وتشغيل مستقر وفعال. ينتج الخط ركام بناء بمواصفات مختلفة، وهو مثالي للمحاجر الصغيرة والمتوسطة الحجم ومشاريع معالجة مواد البناء.

تكوين المعدات الرئيسية

يتكون الخط من ثلاث فئات من المعدات الأساسية بالإضافة إلى السيور الناقلة لمناولة المواد:

• وحدة التغذية الاهتزازية DLZGC1250P: حجم الحوض الصغير 1,200×5,000 مم، الحد الأقصى لحجم التغذية 750 مم، قدرة المعالجة من 250 إلى 500 طن في الساعة، مدعومة بمحركين بقدرة 15 كيلو وات. يغذي الحجر الجيري والمواد الخام الزرقاء بشكل ثابت وموحد في الكسارة المطرقية، مما يضمن التشغيل السلس والمستمر.

• الكسارة المطرقية XPC1216: معدات التكسير والتشكيل الأساسية بأبعاد دوارة تبلغ 1,270×1,490 مم. قدرة معالجة تتراوح من 400 إلى 500 طن في الساعة، مدفوعة بمحركين بقدرة 200 كيلووات. يحقق تكسير وتشكيل الحجر الخام بمسار واحد مع نسبة تخفيض كبيرة وحجم جسيمات تفريغ قابل للتعديل.

• 2YKZ3070 الغربلة الاهتزازية الدائرية ذات الطابقين: مساحة الغربلة 21 مترًا مربعًا، قدرة المعالجة من 100 إلى 600 طن في الساعة، مدعومة بمحرك بقدرة 45 كيلووات. يعمل مع شاشات ثلاثية الطبقات لتصنيف دقيق متعدد المراحل للمواد المسحوقة.

• شاشات اهتزاز دائرية ثلاثية الطبقات 3YKZ2270 (وحدتان): تبلغ مساحة كل منها 15.4 مترًا مربعًا، بقدرة تتراوح من 240 إلى 320 طنًا في الساعة، مدفوعة بمحرك بقدرة 45 كيلو وات. جنبًا إلى جنب مع الشاشة ذات الطابقين، يتم تصنيف المواد إلى أحجام مختلفة للمنتج النهائي مع إرجاع المواد كبيرة الحجم إلى الكسارة لإعادة معالجتها.

• السيور الناقلة: وحدات متعددة لنقل المواد بين المعدات، وإعادة المواد كبيرة الحجم إلى الكسارة، ونقل المنتجات النهائية إلى المخزونات المعنية.

تدفق عملية الإنتاج

يعمل الخط على عملية سحق وتشكيل بسيطة وفعالة بمرحلة واحدة - وحدة التغذية الاهتزازية تغذي الكسارة المطرقية للسحق والتشكيل المشترك، تليها شاشات اهتزاز دائرية للتصنيف، مع نقل المنتجات النهائية إلى المخزونات.

• تغذية المواد الخام: يتم تحميل المواد الخام من الحجر الجيري والحجر الأزرق إلى قادوس التغذية الاهتزازي بواسطة اللودر. تستخدم وحدة التغذية قوة الاهتزاز لتفريغ المواد بشكل متساوٍ ومستمر في مدخل الكسارة المطرقية، مما يضمن التشغيل بالحمل الكامل مع تغذية موحدة.

• التكسير والتشكيل: تدخل المواد إلى الكسارة المطرقية حيث تسحق المطارق الدوارة عالية السرعة الحجر وتشكله في مسار واحد. تدمج الكسارة كلا الوظيفتين، وتنتج بشكل مباشر الركام ذو الشكل الجيد للجسيمات. يتم تفريغ المواد التي تصل إلى الحجم المطلوب من خلال قضبان الشبكة السفلية.

• الغربلة والتصنيف: يتم نقل الخليط المسحوق إلى شاشات اهتزازية للتصنيف. من خلال التشغيل المشترك لغربلة ذات سطح مزدوج وغربلين بثلاث طبقات، يتم فصل المواد بدقة إلى منتجات نهائية بمواصفات مختلفة. يتم نقل متطلبات تلبية المواد إلى المخزونات المعنية، في حين يتم إرجاع المواد غير المطابقة عبر الناقل إلى الكسارة المطرقية لمزيد من التكسير، وتشكيل دائرة مغلقة لضمان جودة المنتج المتسقة.

• حماية البيئة وكفاءة الطاقة: يمنع التصميم المغلق بشكل فعال تشتت الغبار أثناء الإنتاج. يؤدي تدفق العملية البسيط إلى استهلاك منخفض للطاقة، مع كون العملية بأكملها نظيفة وصديقة للبيئة وموفرة للطاقة.

مزايا الأداء الأساسية

• تكوين مبسط باستثمار منخفض: كسارة مطرقة واحدة فقط تتعامل مع كل من التكسير والتشكيل، مما يلغي الحاجة إلى آلة تشكيل منفصلة أو مراحل سحق متعددة. وينتج عن ذلك استثمار أولي منخفض جدًا في المعدات، مما يجعله حلاً فعالاً من حيث التكلفة لمشاريع معالجة الحجر الصغيرة والمتوسطة الحجم.

• التكسير والتشكيل بمرحلة واحدة، كفاءة عالية: تحقق الكسارة المطرقية التكسير والتشكيل بمسار واحد في آلة واحدة مع نسبة تخفيض كبيرة وحجم جسيمات تفريغ قابل للتعديل. تتوافق قدرات المعدات جيدًا في جميع المراحل، مما يضمن إنتاجًا مستمرًا سلسًا وفعالًا.

• جودة المنتج النهائي الجيدة والمواصفات المتعددة: تنتج الكسارة المطرقية مباشرة ركامًا ذو شكل جسيمات جيد. تقوم شاشات الاهتزاز المتعددة بتصنيف المخرجات إلى مواصفات مختلفة لمجمعات البناء، وتلبية متطلبات المواد المتنوعة لتطبيقات البناء المختلفة.

• عملية الحلقة المغلقة للحصول على جودة متسقة: تقوم مرحلة الغربلة بإرجاع المواد كبيرة الحجم إلى الكسارة لإعادة معالجتها، مما يؤدي إلى إنشاء دائرة سحق ذات حلقة مغلقة. وهذا يضمن حجم وشكل المنتج النهائي المتسق مع عدم إهدار المواد في العملية.

• تكلفة تشغيل منخفضة وسهولة الصيانة: مع عدد أقل من وحدات المعدات، يتم تبسيط الفحص والصيانة اليومية بشكل كبير. انخفاض إجمالي استهلاك الطاقة وتكاليف التشغيل التي يمكن التحكم فيها، جنبًا إلى جنب مع تدفق العملية البسيط، يجعل الخط اقتصاديًا لتشغيله طوال دورة حياته الكاملة.

التعليمات

س1: ما هي ميزة استخدام عملية التكسير بمرحلة واحدة مع كسارة بمطرقة واحدة؟

يستخدم التكوين أحادي المرحلة كسارة مطرقة واحدة تتعامل مع كل من التكسير والتشكيل في وقت واحد، مما يلغي الحاجة إلى آلة تشكيل منفصلة أو مراحل سحق متعددة. يوفر هذا النهج المبسط نسبة تخفيض كبيرة مع حجم تفريغ قابل للتعديل مع الحفاظ على الاستثمار في المعدات منخفضًا للغاية، مما يجعله فعالاً للغاية من حيث التكلفة للمشروعات الصغيرة والمتوسطة الحجم.

س 2: كيف تضمن دائرة الغربلة ذات الحلقة المغلقة جودة المنتج المتسقة؟

تستخدم مرحلة الغربلة شاشتين اهتزازيتين ذات طابقين وشاشتين اهتزازيتين ذات طابقين لتصنيف المواد إلى مواصفات مختلفة. يتم إرجاع المواد التي لا تلبي الحجم المطلوب عبر الناقل إلى الكسارة المطرقية لإعادة معالجتها، وتشكيل دائرة مغلقة. وهذا يضمن حجم وشكل المنتج النهائي المتسق مع منع أي هدر للمواد.

س 3: ما هي أنواع المواد والمنتجات النهائية التي يمكن لخط الإنتاج هذا التعامل معها؟

تم تصميم الخط لمعالجة الحجر الجيري والحجر الأزرق، وإنتاج ركام البناء بمواصفات مختلفة من خلال عملية التكسير والتشكيل والتصنيف ذات المرحلة الواحدة. تنتج الكسارة المطرقية بشكل مباشر ركامًا جيدًا الشكل، كما يتيح تكوين الشاشة الاهتزازية المتعددة إخراجًا مرنًا لأحجام الجسيمات المختلفة لتلبية متطلبات تطبيقات البناء المتنوعة.
