التكوين القياسي لحل خط إنتاج الحجر الجيري في جنوب شرق آسيا للتعدين الأخضر

حجم المشروع: 1000 طن في الساعة، بإنتاج سنوي يبلغ حوالي 3 ملايين طن؛ الإنتاج المتزامن لستة درجات من المنتجات النهائية. سيناريوهات التطبيق: مواد متوسطة إلى منخفضة الصلابة مثل الحجر الجيري؛ يتم توفير المنتجات النهائية لساحات عوارض السكك الحديدية عالية السرعة، ومشاريع رصف الطرق السريعة، ومصانع الخرسانة الجاهزة. التحديات الرئيسية: غالبًا ما تتضمن معدات التكسير التقليدية ذات المرحلتين تكاليف استثمار عالية؛ عادةً ما تتحمل خطوط الإنتاج فئة ألف طن تكاليف عمالة عالية وتتضمن إجراءات بدء التشغيل والإيقاف المرهقة؛ إن الشكل السيئ لجزيئات المنتجات النهائية يجعل من الصعب توريدها مباشرة إلى مشاريع البنية التحتية المتطورة؛ نسبة كبيرة من تكاليف حماية البيئة تجعل من الصعب السيطرة على التكاليف الإجمالية. أبرز الحلول: تعمل الكسارة المطرقة الثقيلة DLPCZ1620 بسرعة 500-800 طن/ساعة مع فتحة تغذية 800 مم للمعالجة أحادية المسار؛ مقترنة بكسارة التشكيل DLPCX1220، تعمل على تحسين استدارة الحجر رقم 13 بنسبة 25%؛ ست شاشات اهتزازية دائرية تنتج في وقت واحد أربعة أحجام للمنتج النهائي: 0-5، 5-10، 10-20، و20-31.5 مم؛ يعمل تشغيل/إيقاف DCS بزر واحد مع المراقبة في الوقت الفعلي لـ 12 معلمة عبر التصور ثلاثي الأبعاد على تقليل العمالة بنسبة 40% وتحسين كفاءة حل الأخطاء بنسبة 60%؛ الوزن الأوتوماتيكي RFID + التحميل الذكي يضمن هامش خطأ يصل إلى ±0.5%؛ يعمل تحسين خوارزمية PID على تقليل استهلاك الطاقة المحدد بنسبة 18%، وتكرار استبدال أجزاء الكسارة المطرقية بنسبة 40%، وتكاليف الصيانة السنوية بنسبة 30% تقريبًا.

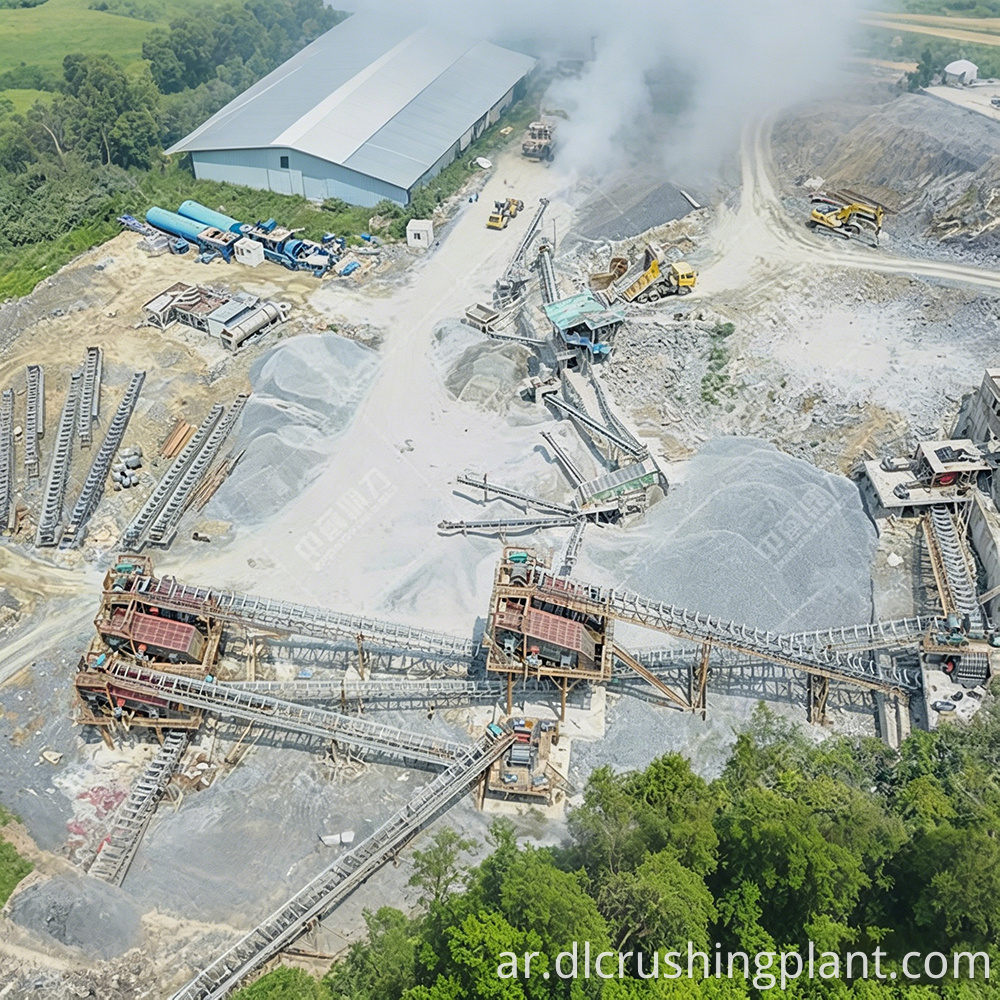

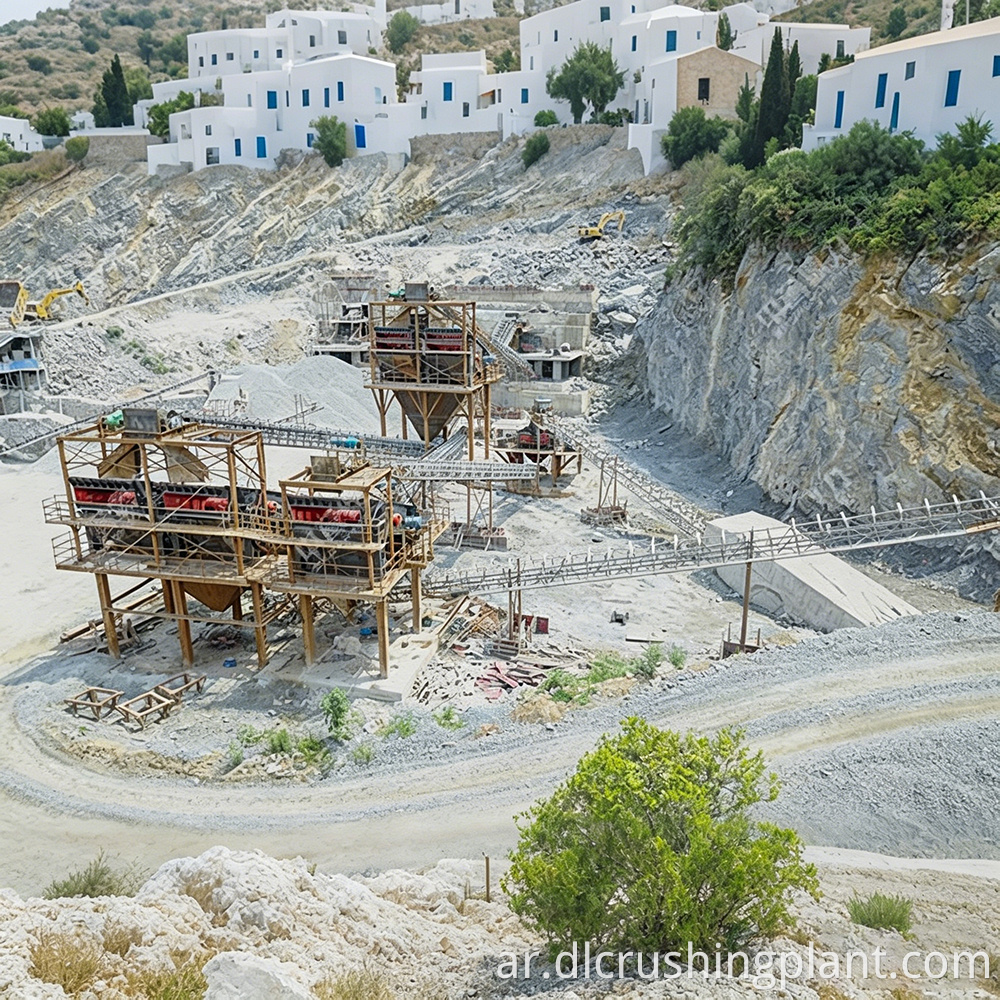

حاوية الخام الخام ← وحدة التغذية الاهتزازية DLZD2050 (تغذية منتظمة بقدرة 500–1000 طن/ساعة مع حماية من الحمل الزائد) ← كسارة مطرقة للخدمة الشاقة DLPCZ1620 (تصميم بغرفة عميقة مع حجم تغذية أقل من أو يساوي 800 مم للتكسير الأولي؛ رؤوس مطرقة من سبائك الكروم العالية مع عمر خدمة أطول بنسبة 30%) ← كسارة تشكيل DLPCX1220 (تكسير ناعم و400–450 طن/ساعة التشكيل بنسبة 25% في استدارة الركام رقم 13) ← ست شاشات اهتزاز دائرية (تدريج متزامن في أربع مواصفات: 0–5/5–10/10–20/20–31.5 مم) ← صومعة المنتج النهائي ← نظام تحميل ذكي؛

يتم التحكم في الخط بأكمله مركزيًا بواسطة نظام التحكم الذكي DCS، مما يتيح التشغيل/الإيقاف بزر واحد والتشغيل التلقائي وفقًا للتسلسلات المحددة مسبقًا. يمنع الإغلاق التلقائي للقفل التعشيقي حدوث أعطال متتالية في حالة حدوث خلل. تعمل المراقبة في الوقت الفعلي لـ 12 معلمة على اكتشاف الحالات الشاذة مبكرًا. يعمل التعرف الآلي والوزن باستخدام تقنية RFID على القضاء على الاحتيال البشري. يستخدم نظام التحميل الذكي التحكم الكمي PLC مع هامش خطأ يبلغ ±0.5%.

تصميم العملية: تدفق عملية قصيرة مخصص للمواد ذات الصلابة المتوسطة إلى المنخفضة مثل الحجر الجيري، والجمع بين كسارة المطرقة الثقيلة وكسارة التشكيل. وهذا يقلل من عدد وحدات المعدات مقارنة بالتكسير التقليدي على مرحلتين، مما يقلل تكاليف الاستثمار بنسبة 18% إلى 22%. تصنيع المعدات: الإنتاج الداخلي للكسارة المطرقة الثقيلة DLPCZ1620، وكسارة التشكيل DLPCX1220، ووحدة التغذية DLZD2050، وستة شاشات اهتزاز دائرية؛ توفر رؤوس المطرقة المصنوعة من سبائك الكروم العالية عمر خدمة أطول بنسبة 30% مقارنة بالموديلات المماثلة. التثبيت والتشغيل: يتم تثبيت نظام DCS مسبقًا وتهيئته مسبقًا، مما يتيح التكامل والتشغيل السريع في الموقع. المدة الإجمالية للمشروع أقصر من تلك الخاصة بالمشاريع الصناعية المماثلة، مما يضمن التشغيل في الوقت المحدد. إدارة التشغيل والصيانة: ضمان لمدة عامين للجهاز بأكمله وفترة ضمان للمكونات الأساسية، وهي ضعف المعايير الصناعية. يتم توفير تشخيص الأعطال عن بعد وتوجيهات التشغيل اليومية، إلى جانب توزيع حجم الجسيمات وتقارير بيانات استهلاك الطاقة من اختبارات سحق العينات.

بدأ مشروع خط إنتاج إجمالي الحجر الجيري بقدرة 1000 طن يوميًا في كوانج نينه بفيتنام، عملياته في أغسطس 2022 بطاقة إنتاجية سنوية تبلغ 3 ملايين طن. تم تجهيز الخط بأكمله بكسارة مطرقة DLPCZ1620 للخدمة الشاقة، وكسارة تشكيل DLPCX1220، ومغذي DLZD2050، وستة شاشات اهتزاز دائرية، كلها مدمجة مع نظام التحكم المركزي الذكي DCS. منذ بدء التشغيل، تجاوز معدل الامتثال للإنتاج بالساعة 98%. يتميز المنتج النهائي بشكل جسيم مستدير وتدرج مستقر، مما يوفر رصف الطرق السريعة المحلية ومصانع الخرسانة الجاهزة مباشرة. بعد تنفيذ نظام الوزن الأوتوماتيكي والتحميل الذكي RFID، تم تقليل تكاليف العمالة بنسبة 40%، واستهلاك طاقة الوحدة بنسبة 18%، وتكرار استبدال أجزاء التآكل للكسارة المطرقة بنسبة 40%. تم تخفيض تكاليف الصيانة السنوية بنسبة 30% تقريبًا، كما أن إجمالي الاستثمار أقل بنسبة 12% من المشاريع المماثلة. وفقًا لتعليقات العملاء، تقدر فترة الاسترداد بما يتراوح بين 2 إلى 2.5 سنة.

س: هل من الممكن سحق الحجر الجيري في مسار واحد باستخدام كسارة المطرقة الثقيلة؟

ج: الحجر الجيري مادة ذات صلابة متوسطة إلى منخفضة. يمكن للكسارة المطرقة الثقيلة DLPCZ1620، بتصميمها ذو الحجرة العميقة، معالجة الخام الخام مباشرة بحجم تغذية ≥800 مم، وإنتاج المنتج النهائي في مرحلة تكسير خشنة واحدة. عندما يتم إقرانه مع كسارة التشكيل DLPCX1220 النهائية للتكسير والتشكيل الدقيق، فإن هذا الإعداد يقلل من عدد الوحدات المطلوبة مقارنة بالعملية التقليدية المكونة من مرحلتين للكسارة الفكية + الكسارة المخروطية، مما يقلل تكاليف الشراء بنسبة 18% - 22%، في حين أن شكل جسيم المنتج النهائي لا يزال يلبي متطلبات ساحات عوارض السكك الحديدية عالية السرعة ورصف الطرق السريعة.

س: كم عدد المشغلين المطلوبين لخط إنتاج ألف طن يوميا؟

ج: إن نظام التحكم المركزي الذكي DCS يدعم التشغيل/الإيقاف بزر واحد للخط بأكمله. تتم مراقبة اثنتي عشرة معلمة في الوقت الفعلي وعرضها بشكل مرئي ثلاثي الأبعاد على شاشة التحكم المركزية. تعمل أنظمة الوزن والتحميل الذكية RFID على تقليل تكاليف العمالة بنسبة 40% من معدات تكسير المحاجر الصديقة للبيئة. الإنتاج اليومي يتطلب فقط 1 إلى 2 مشغلين في غرفة التحكم. يتميز النظام بإنذارات الأعطال التلقائية وعمليات إيقاف التشغيل المتشابكة، مما يحسن كفاءة حل الأخطاء بنسبة 60%.

س: هل يمكن تعديل مواصفات المنتج النهائي بمرونة؟

ج: يمكن للغرابيل الاهتزازية الدائرية الست تعديل أحجام شبكتها وفقًا للطلب، وإنتاج أربعة مواصفات للمنتج النهائي في الوقت نفسه: 0-5 مم، 5-10 مم، 10-20 مم، و20-31.5 مم. وهذا يلبي متطلبات التدرج المختلفة للسكك الحديدية عالية السرعة والطرق السريعة ومصانع الخرسانة التجارية، وهو حل فعال من حيث التكلفة لمعالجة الحجر الجيري. إذا كانت نسبة المواصفات بحاجة إلى تعديل، فيمكن ضبطها مباشرة في نظام التحكم المركزي دون الحاجة إلى إيقاف الإنتاج لإجراء التعديلات.

س: ما هي فترة الاسترداد؟

ج: إذا أخذنا خط إنتاج بقدرة 3 ملايين طن سنويًا وبحجم ألف طن كمثال، فإن إجمالي الاستثمار أقل بنسبة 12% من المشاريع الصناعية المماثلة. يعمل الحمل المُحسّن لـ DCS على تقليل استهلاك الطاقة المحدد بنسبة 18%، في حين يتم تقليل تكرار استبدال أجزاء الكسارة المطرقية بنسبة 40% ويتم تقليل تكاليف الصيانة السنوية بنسبة 30% تقريبًا. تشير الحسابات الشاملة إلى أنه يمكن التحكم في فترة الاسترداد خلال 2 إلى 2.5 سنة من محطة تكسير ومعالجة الحجر الجيري. تأتي المعدات مع ضمان لمدة عامين، وفترة الضمان للمكونات الأساسية هي ضعف معايير الصناعة.
