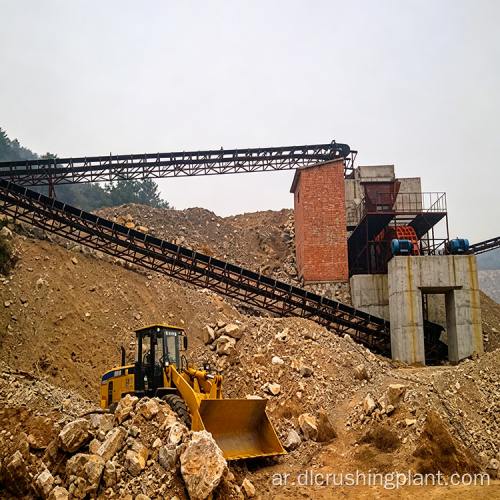

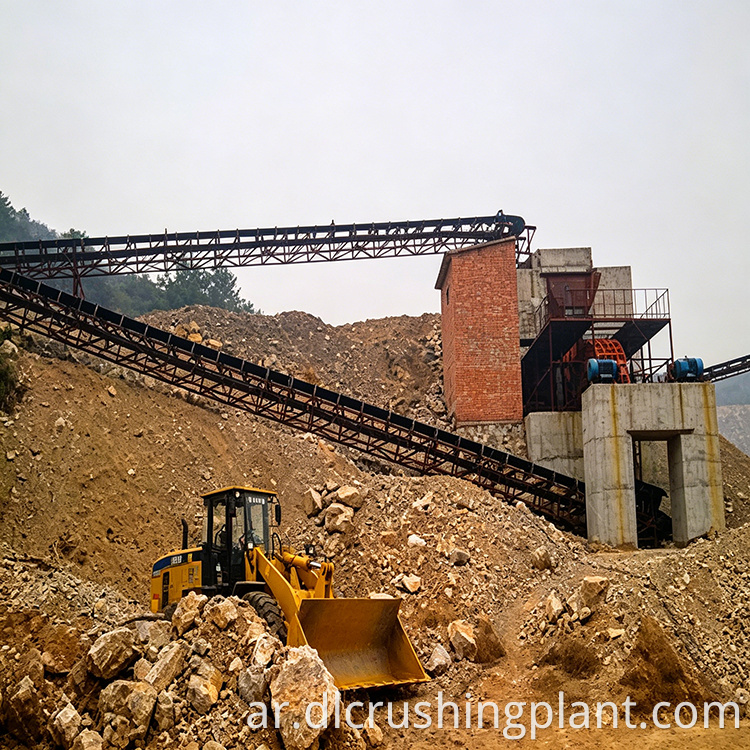

محطة كسارة المطرقة ذات السعة العالية المزودة بشاشة اهتزازية لإنتاج الركام ورمل البناء

نظرة عامة على المشروع

لقد تم تصميم خط إنتاج التكسير والغربلة هذا للحجر الأزرق ومجاميع التعدين الأخرى. إنها تستخدم عملية سحق وتشكيل بمرحلة واحدة تتكون من كسارة مطرقية للخدمة الشاقة وآلة تشكيل بمطرقة، مما يحقق تصنيفًا دقيقًا للركام النهائي بمواصفات مختلفة من خلال الغربلة على مرحلتين. لقد تم تصميمه في المقام الأول لتلبية متطلبات الإنتاج واسعة النطاق لرمل البناء وركام الحصى.

تكوين المعدات الرئيسية

يتكون الخط من ثلاث فئات من المعدات الرئيسية بالإضافة إلى السيور الناقلة لنقل المواد:

• وحدة التغذية الاهتزازية DLZGC1538: سعة الساعة من 400 إلى 700 طن، مدعومة بمحركين بقدرة 6.3 كيلووات. يقوم بتغذية المواد الخام بشكل متساوي وثابت إلى الكسارة المطرقية، مما يضمن إمداد المواد المستمر لعمليات التكسير اللاحقة.

• كسارة المطرقة الثقيلة DLPCZ1815: معدات التكسير الأولية بسعة تتراوح من 400 إلى 900 طن في الساعة، مدعومة بمحركين بقوة 250 كيلووات. يستخدم تأثير المطرقة الدورانية عالية السرعة للسحق القوي بتمرير واحد، مما يحقق نسبة سحق عالية مع حجم جسيمات الإخراج قابل للتعديل.

• آلة تشكيل المطرقة XPC1213: قدرة إنتاجية تتراوح من 300 إلى 350 طنًا في الساعة، مدعومة بمحركين بقدرة 160 كيلووات. يعمل أيضًا على تحسين شكل جسيمات المواد المسحوقة، مما يؤدي إلى إنتاج جسيمات نهائية على شكل مكعب ذات شكل حبيبي فائق.

• الغرابيل الاهتزازية (6 وحدات): شاشتان مزدوجتا السطح 2YKZ2670 للغربلة الأولية، وشاشتان ثلاثيتا السطح 3YKZ2670 وشاشتان ثلاثيتا السطح 3YKZ2060 للغربلة الثانوية. القدرة في الساعة من 180 إلى 400 طن، وتصنيفات الطاقة من 30 إلى 45 كيلو واط. يتيح التكوين متعدد الأسطح التصنيف الدقيق لمواصفات أحجام الجسيمات المتعددة مع كفاءة فحص عالية.

• السيور الناقلة: عدة وحدات مسؤولة عن نقل المواد بين المعدات ونقل المنتجات النهائية إلى المخزونات.

تدفق عملية الإنتاج

يعتمد الخط عملية التكسير والتشكيل ذات المرحلة الواحدة - كسارة المطرقة الثقيلة للتخفيض الأولي بالإضافة إلى آلة تشكيل المطرقة لتحسين الجسيمات - مكملة بتصنيف الشاشة الاهتزازية على مرحلتين. يتم تبسيط التكوين بتكاليف استثمار منخفضة وتشغيل مستقر وفعال.

• تغذية المواد الخام: يتم تفريغ الحجر الأزرق والمواد الخام الأخرى في قادوس التغذية الاهتزازي. تستخدم وحدة التغذية القوة الاهتزازية لنقل المواد بشكل موحد إلى مدخل الكسارة المطرقة للخدمة الشاقة، مما يضمن التشغيل بالحمولة الكاملة بمعدل تغذية ثابت.

• التكسير والتشكيل: يتم سحق المواد التي تدخل إلى الكسارة المطرقية للخدمة الشاقة بقوة عن طريق تأثير المطرقة الدوارة عالية السرعة، مما يحقق التشكيل في خطوة واحدة. تدخل المواد المكسرة بعد ذلك إلى آلة تشكيل المطرقة لتحسين شكل الجسيمات، والتخلص من الجزيئات ذات الشكل الإبري والرقائق. شكل جسيمات المنتج النهائي قابل للتعديل ومكعب الشكل.

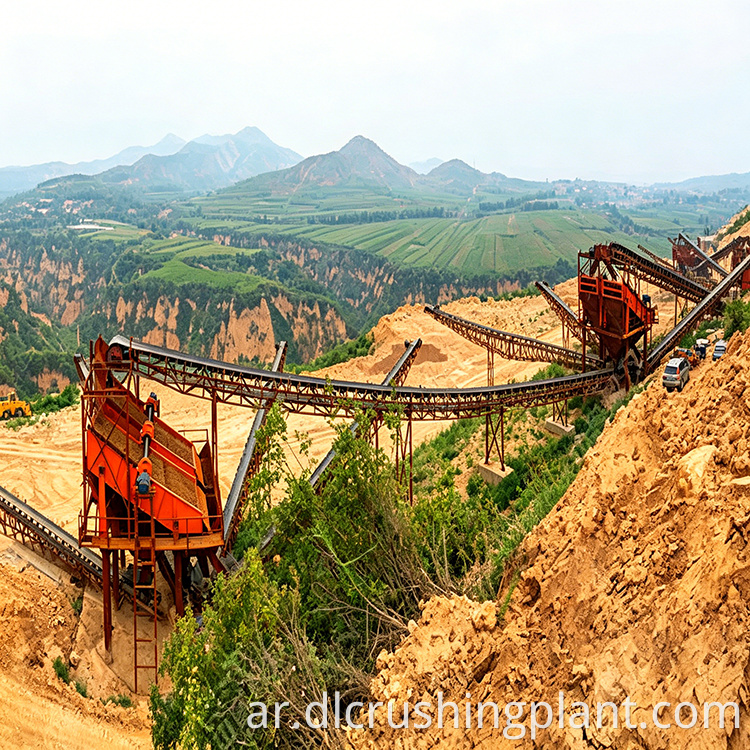

• الغربلة والتصنيف: يتم نقل المواد المختلطة المكسرة والمشكله إلى شاشات اهتزاز دائرية للغربلة على مرحلتين. تقوم المرحلة الأولى بفصل المواد الخشنة والناعمة بشكل مبدئي، بينما تقوم المرحلة الثانية بإجراء تصنيف دقيق. يتم فحص المنتجات النهائية في مواصفات مختلفة من رمل البناء والركام، ثم يتم تخزينها بشكل منفصل.

مزايا الأداء الأساسية

• الاستثمار الاقتصادي والتكوين المبسط: تتكون معدات التكسير الأساسية من كسارة مطرقة واحدة للخدمة الشاقة وآلة تشكيل بمطرقة واحدة، مما يمنع التكسير متعدد المراحل. يتميز هذا الحل الكامل بتكاليف منخفضة للمعدات والهندسة المدنية، مما يوفر فعالية ممتازة من حيث التكلفة لمشاريع معالجة الركام الصغيرة والمتوسطة الحجم.

• التكسير أحادي المسار لكفاءة عالية: تحقق الكسارة المطرقة للخدمة الشاقة شكل المنتج النهائي في مسار واحد مع نسبة سحق عالية وحجم جسيمات الإخراج قابل للتعديل. إن قدرات المعدات متوافقة بشكل جيد في جميع المراحل، مما يضمن التشغيل المستقر وتلبية متطلبات الإنتاج المستمر على نطاق واسع.

• شكل المنتج الممتاز: بعد المعالجة بواسطة آلة تشكيل المطرقة، يتميز الركام النهائي بشكل دائري ومكعب مع محتوى منخفض من الجسيمات على شكل إبرة ورقائق. يلبي التدرج المتوازن بشكل فعال متطلبات الجودة للركام والحصى في مشاريع البناء المختلفة.

• استهلاك منخفض للطاقة وسهولة الصيانة: يتطلب التصميم المبسط للعملية عددًا أقل من وحدات المعدات، مما يؤدي إلى انخفاض استهلاك الطاقة وتكاليف الصيانة. تم تبسيط عمليات الفحص الروتينية واستبدال الأجزاء التالفة، مما يقلل من متطلبات القوى العاملة التشغيلية.

التعليمات

س 1: ما هي ميزة استخدام عملية التكسير والتشكيل بمرحلة واحدة بدلاً من التكسير متعدد المراحل؟

يستخدم التكوين أحادي المرحلة كسارة مطرقة للخدمة الشاقة وآلة تشكيل بمطرقة واحدة، مما يلغي الحاجة إلى مراحل التكسير المتعددة. يقلل هذا النهج المبسط من الاستثمار في المعدات والهندسة المدنية مع تحقيق نسبة سحق عالية مع حجم جسيمات قابل للتعديل، مما يوفر فعالية ممتازة من حيث التكلفة لمشاريع معالجة الركام.

س2: كيف يضمن نظام الغربلة ذو المرحلتين التصنيف الدقيق للركام؟

يستخدم النظام ستة شاشات اهتزازية دائرية على مرحلتين. المرحلة الأولى مع الغرابيل ذات الطابقين تقوم بشكل مبدئي بفصل المواد الخشنة والناعمة، في حين أن المرحلة الثانية مع الغرابيل ذات الطابقين تقوم بالتدريج الدقيق في مواصفات متعددة. توفر هذه المجموعة متعددة الطوابق كفاءة فحص عالية وتصنيفًا دقيقًا لحجم الجسيمات للمنتجات النهائية.

س 3: ما هي أنواع المنتجات النهائية التي يمكن أن ينتجها خط الإنتاج هذا؟

يقوم الخط بإنتاج رمل البناء وركام الحصى بمواصفات مختلفة من خلال عملية التكسير والتشكيل والغربلة ذات المرحلة الواحدة. بعد المعالجة بواسطة آلة تشكيل المطرقة، تتميز الركام النهائي بشكل مستدير ومكعب مع محتوى منخفض من الجسيمات على شكل إبرة ورقائق وتدرج متوازن بشكل جيد، مما يلبي متطلبات الجودة لتطبيقات البناء المتنوعة.
