كسارة مطرقة متقدمة لإنتاج رمل الحجر الجيري مع نظام متكامل للملاط والمعادن

نظرة عامة على المشروع

تم تصميم خط الإنتاج هذا لمعالجة الحجر الجيري مع التركيز على إنتاج المنتجات المتعددة. إنه يدمج إنتاج الرمل والحصى الكلي، وإعداد الملاط الجاف المخلوط، وتنقية المضافات المعدنية فائقة الدقة في نظام واحد. وينتج الخط في الوقت نفسه الرمل والحصى المصنع بمواصفات متعددة، والملاط الجاف المخلوط، والمضافات المعدنية المركبة. وهو مصمم لتلبية احتياجات العرض الإجمالية للبناء الجاهز، وشركات الملاط الجاهز، ومشاريع البنية التحتية عالية المستوى.

تكوين المعدات الرئيسية

يتكون خط الإنتاج من ست فئات من المعدات الرئيسية بالإضافة إلى نظام إدارة ذكي:

• وحدة التغذية الاهتزازية ZGC2260: سعة الساعة من 1800 إلى 2200 طن، مدعومة بمحركين بقدرة 37 كيلووات. يغذي المواد الخام بشكل ثابت وموحد إلى الكسارة الأولية، مما يضمن استمرار عمليات التكسير النهائية.

• الكسارة التصادمية ذات المطرقة الثقيلة PCZ2122: قدرة كل ساعة تتراوح من 1800 إلى 2200 طن، مدعومة بمحرك بقدرة 1000 كيلووات (6 أقطاب). يقوم بإجراء تكسير أولي قوي للحجر الجيري باستخدام تأثير المطرقة الدورانية عالية السرعة، ويتميز بنسبة سحق عالية وحجم جسيمات الإخراج يمكن التحكم فيه.

• كسارة التشكيل PC1826: سعة الساعة من 800 إلى 1200 طن، مدعومة بمحرك بقدرة 800 كيلووات (6 أقطاب). ينفذ تشكيلًا ثانويًا دقيقًا للمواد المسحوقة بشكل خشن، مما يزيل الجزيئات ذات الشكل الإبري والرقائق للحصول على ركام مستدير مع تدرج محسّن.

• الغربال الاهتزازي بالزيت الرقيق 3YKZ3680: بقدرة 200 إلى 800 طن في الساعة، مدعوم بمحركين بقدرة 55 كيلووات. يعمل التشحيم بالزيت الرقيق على تعزيز الاستقرار والمتانة، وتصنيف المواد المكسرة بدقة من خلال طبقات الغربلة المتعددة.

• أبراج صنع الرمل SM300: القدرة الإنتاجية من 250 إلى 270 طنًا في الساعة، وإجمالي الطاقة 1900 كيلووات. هيكل على شكل برج يجمع بين التكسير وصنع الرمل والتصنيف. تنتج رملًا مصنعًا بشكل جسيمات ممتاز ومعامل دقة قابل للتعديل يلبي متطلبات الرمل الخرساني عالي الجودة.

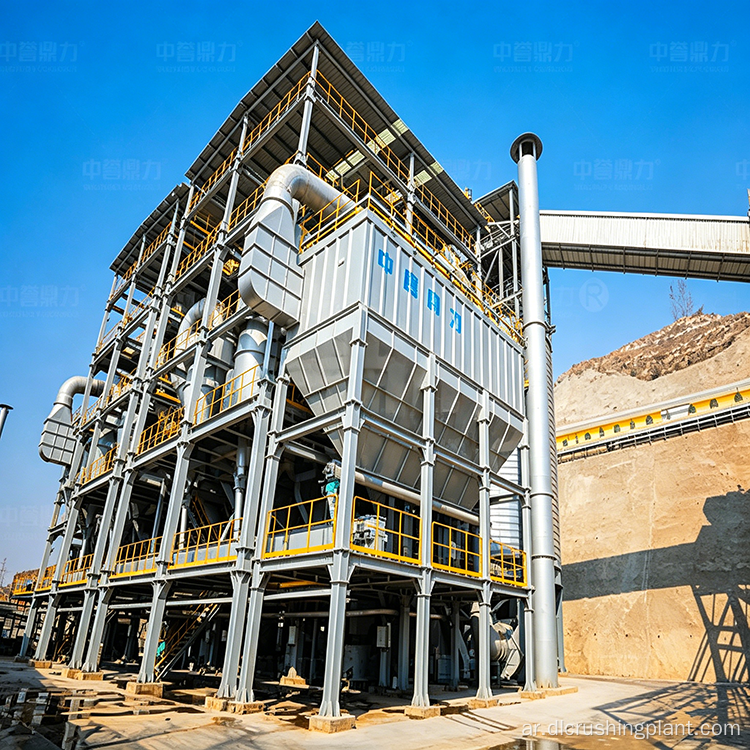

• أبراج فصل المسحوق FX400: القدرة من 270 إلى 300 طن في الساعة، إجمالي الطاقة 1900 كيلووات. يستخدم تصنيف الطرد المركزي للتدفق ثنائي الطور من الغاز الصلب لفصل مسحوق الصخور والجسيمات متناهية الصغر، وتنقية الخلطات المعدنية متناهية الصغر مع تخزين الغبار المجمع مركزيًا للاستفادة الكاملة من موارد المسحوق.

• نظام الإدارة الذكي: يتيح مراقبة حالة المعدات في الوقت الفعلي عبر العملية بأكملها، وتحسين استهلاك الطاقة الديناميكي، وعمليات الفحص غير المأهولة، مما يقلل بشكل كبير من تكاليف العمالة والصيانة مع تعزيز الكفاءة التشغيلية الشاملة.

تدفق عملية الإنتاج

يستخدم الخط عملية سحق على مرحلتين - التكسير الصدمي بمطرقة شديدة التحمل من أجل التخفيض الأولي يليه كسارة التشكيل للتشكيل الدقيق - مكملة بأبراج صنع الرمل وتصنيف المسحوق في تصميم مدمج يضمن التدفق السلس للمواد.

• تغذية المواد الخام: يتم تفريغ الحجر الجيري في قادوس التغذية الاهتزازي، والذي ينقل المواد بالتساوي وبشكل مستمر إلى مدخل الكسارة الأساسي، مما يضمن ظروف تغذية موحدة كاملة الحمولة.

• التكسير الأولي: يتم سحق المواد بقوة عن طريق تأثير المطرقة عالي السرعة وارتداد لوحة التأثير. يتم تفريغ الجسيمات التي تلبي متطلبات الحجم من خلال قضبان الغربلة السفلية، بينما تدور المواد كبيرة الحجم داخل غرفة التكسير حتى الوصول إلى المواصفات.

• التشكيل: تدخل المواد المكسرة بشكل خشن إلى كسارة التشكيل للمعالجة الثانوية. تعمل عملية الطحن والتشكيل بين رؤوس المطرقة والألواح المبطنة على التخلص من الحواف الحادة والأشكال الإبرية، مما يحسن شكل الجسيمات والتدرج وأداء الترابط بالخرسانة.

• الغربلة والتصنيف: يتم نقل المواد المشكلة إلى الغربال الاهتزازي بالزيت الرقيق لإجراء غربلة متعددة المراحل. يتم تكوين أحجام شبكة الشاشة حسب مواصفات المنتج النهائي. يتم تصنيف المواد إلى أحجام جسيمات مختلفة وتخزينها في صوامع منفصلة، ​​مع إرسال جزء لمزيد من معالجة صناعة الرمل.

• صناعة الرمل وفصل المسحوق: تدخل المواد الغربلة ذات الحجم المناسب إلى برج صنع الرمل من أجل سحق الصدم العمودي ودورات الغربلة متعددة المراحل لإنتاج الرمال المصنعة بتدرج دقيق. يدخل المسحوق الناعم الناتج أثناء الإنتاج إلى برج التصنيف للفصل بالطرد المركزي لمسحوق الحجر والمضافات المعدنية فائقة الدقة. ويمكن بيع الخلطات فائقة الدقة كإضافات خرسانية عالية الأداء، في حين يتم توفير الملاط الجاف المخلوط مباشرة إلى الشركات المصنعة للخرسانة الجاهزة، مما يضمن استخدام مواد عالية القيمة طوال العملية بأكملها.

مزايا الأداء الأساسية

• قدرة عالية وكفاءة رائدة: تتم مطابقة قدرة المعدات علميًا في جميع المراحل بدءًا من التغذية والتكسير وحتى الغربلة وإنتاج الرمال. يتحمل التصميم الهيكلي للخدمة الشاقة التشغيل المستمر لفترات طويلة مع التحميل الكامل، مما يلبي متطلبات الإنتاج الصناعي على نطاق واسع.

• معدات متعددة الوظائف، ومجموعة منتجات متنوعة: تنتج دفعة واحدة من المواد الأولية في الوقت نفسه رملًا وحصىًا مصنعًا بمواصفات متعددة، وملاطًا جافًا، ومضافات فائقة الدقة، مما يتيح استهدافًا مرنًا للأسواق النهائية بما في ذلك شركات البناء الجاهزة والملاط الجاهز.

• مستوى عالٍ من الذكاء: يوفر نظام إدارة الألغام الذكي مراقبة مركزية وجمع البيانات مع التشخيص في الوقت الحقيقي والإنذارات المبكرة. تعمل خوارزميات توفير الطاقة الديناميكية على ضبط معلمات التشغيل تلقائيًا، بينما تؤدي عمليات الفحص الروتينية غير المأهولة إلى تقليل تكاليف العمالة وكثافة الصيانة بشكل كبير.

• إنتاج أخضر وصديق للبيئة: تصميم مغلق بالكامل يمنع تسرب الغبار. إن جمع الغبار عالي الكفاءة في جميع نقاط التوليد يحافظ على تركيزات الانبعاثات أقل بكثير من المعايير الوطنية. تجسد تدابير إعادة تدوير مياه الصرف الصحي والسيطرة على الضوضاء مبادئ انخفاض الكربون، والامتثال لمعايير بناء المناجم الخضراء.

التعليمات

س 1: ما هي أنواع المنتجات التي يمكن لخط الإنتاج هذا إنتاجها في وقت واحد؟

ينتج هذا الخط في الوقت نفسه الرمل والحصى المصنع بمواصفات متعددة، والملاط الجاف المخلوط، والمضافات المعدنية المركبة فائقة الدقة من دفعة مواد خام واحدة. تتيح مجموعة المنتجات المتنوعة استهدافًا مرنًا للأسواق النهائية بما في ذلك البناء الجاهز، وشركات الملاط الجاهز، ومشاريع البنية التحتية عالية المستوى.

س2: كيف يعمل نظام الإدارة الذكي على تحسين الكفاءة التشغيلية؟

يتيح نظام إدارة الألغام الذكي المراقبة في الوقت الفعلي وجمع البيانات مركزيًا عبر الخط بأكمله مع التشخيص التلقائي للمعدات والإنذارات المبكرة. فهو يستخدم خوارزميات تحسين ديناميكية لتوفير الطاقة لضبط معلمات التشغيل ودعم عمليات الفحص الروتينية غير المأهولة، مما يقلل بشكل كبير من تكاليف العمالة وكثافة الصيانة مع تعزيز الكفاءة الإجمالية.

س3: ما هي إجراءات حماية البيئة التي يتم تنفيذها في خط الإنتاج هذا؟

وتتميز المنشأة بتصميم مغلق بالكامل يمنع تسرب الغبار، مع تجميع الغبار عالي الكفاءة في جميع نقاط التوليد مما يبقي الانبعاثات أقل بكثير من المعايير الوطنية. تم دمج إجراءات إعادة تدوير مياه الصرف الصحي والتحكم في الضوضاء في جميع الأنحاء. يقوم برج فصل المسحوق أيضًا بتنقية المواد المضافة فائقة الدقة ويقوم بتخزين الغبار المجمع مركزيًا، مما يضمن الاستفادة ذات القيمة العالية لجميع موارد المسحوق.
