كسارة المطرقة من الحجر الجيري محطة غسيل الرمال مع معالجة مياه الصرف الصحي لتزويد الخرسانة الجاهزة بالخرسانة

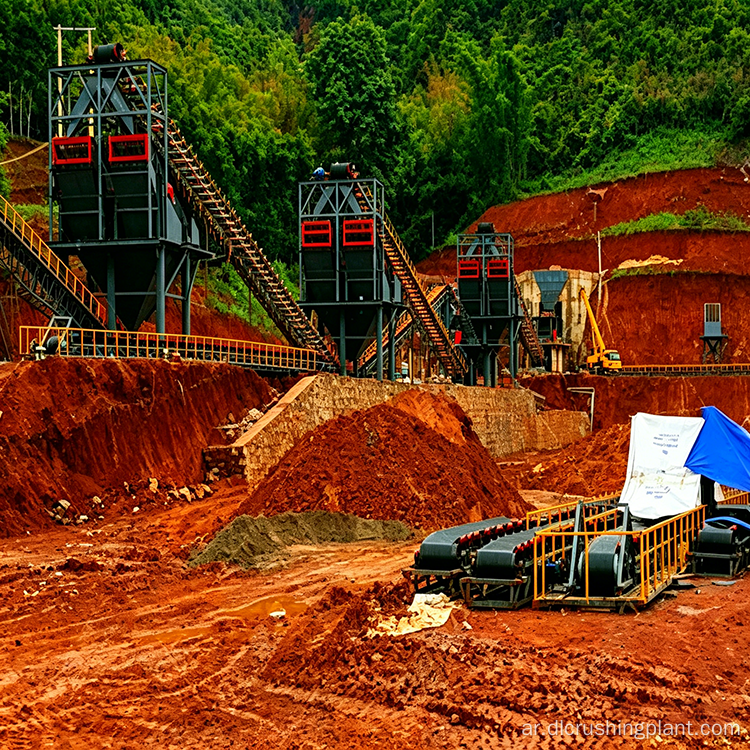

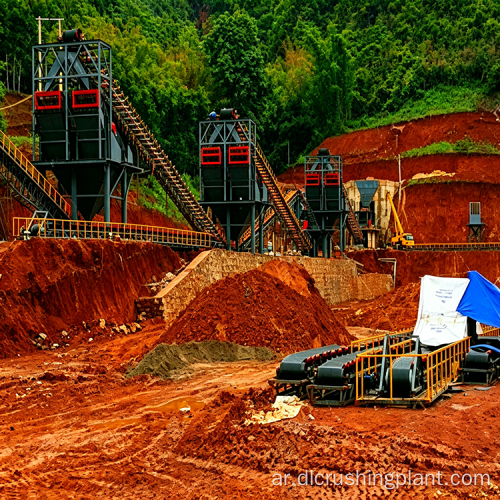

نظرة عامة على المشروع

هذا المشروع عبارة عن خط إنتاج إجمالي للحجر الجيري يدمج التكسير، والغربلة، وغسل الرمال، ومعالجة مياه الصرف الصحي في تصميم موحد. في حين أن معظم العمليات على هذا النطاق تركز فقط على التكسير الجاف والغربلة، فإن هذا المصنع يتضمن بشكل استباقي غسل الرمال وإعادة تدوير الملاط لضمان تلبية الرمال المصنعة لحدود محتوى المسحوق لمصانع الخرسانة الجاهزة. تركز فلسفة التصميم على الإنتاج بكامل طاقته مع حماية البيئة وإعادة تدوير الموارد: تذهب الركام المنتج مباشرة إلى مصانع الخرسانة، ويتم إعادة استخدام ملاط ​​الغسيل دون تصريف. سمح هذا النهج التقدمي للمنشأة باجتياز الفحص البيئي في المحاولة الأولى.

قائمة تكوين المعدات

• وحدة التغذية الاهتزازية: DLZGC1550، وحدة واحدة، بقدرة 400 إلى 900 طن في الساعة. حوض عالي التحمل مع بطانات مقاومة للتآكل يمنع ارتفاع المواد وانحشارها. معدل التغذية قابل للتعديل لمنع التحميل الزائد أو نقص التغذية على الوحدة الرئيسية.

• الكسارة المطرقة للخدمة الشاقة: DLPCZ1615، وحدة واحدة، بقدرة 400 إلى 800 طن في الساعة. تحقيق حجم المنتج النهائي في تمريرة واحدة؛ يتم سحق قطع الحجر الجيري التي يقل حجمها عن 800 مم مباشرةً إلى مادة متوسطة يبلغ سمكها حوالي 60 مم، مما يؤدي إلى التخلص من الكسارة الفكية وتقصير العملية إلى الحد الأدنى من الطول.

• كسارة المطرقة التشكيلية: DLXPC1216، وحدة واحدة، بقدرة 400 طن في الساعة تقريبًا. مخصص للسحق والتشكيل الثانوي، وتقريب شكل الجسيمات وتقليل نسبة الجسيمات الشبيهة بالإبرة والقشارية.

• الغرابيل الاهتزازية الخفيفة: DL2YKQ2470، وحدتان، بقدرة 70 إلى 400 طن في الساعة لكل منهما. شاشات ذات طابقين لفصل الأحجام الإجمالية الكبيرة.

• الغرابيل الاهتزازية الخفيفة: DL3YKQ2470، وحدتان، بقدرة 70 إلى 400 طن في الساعة لكل منهما. شاشات ثلاثية الأسطح لإنتاج تدرجات أدق.

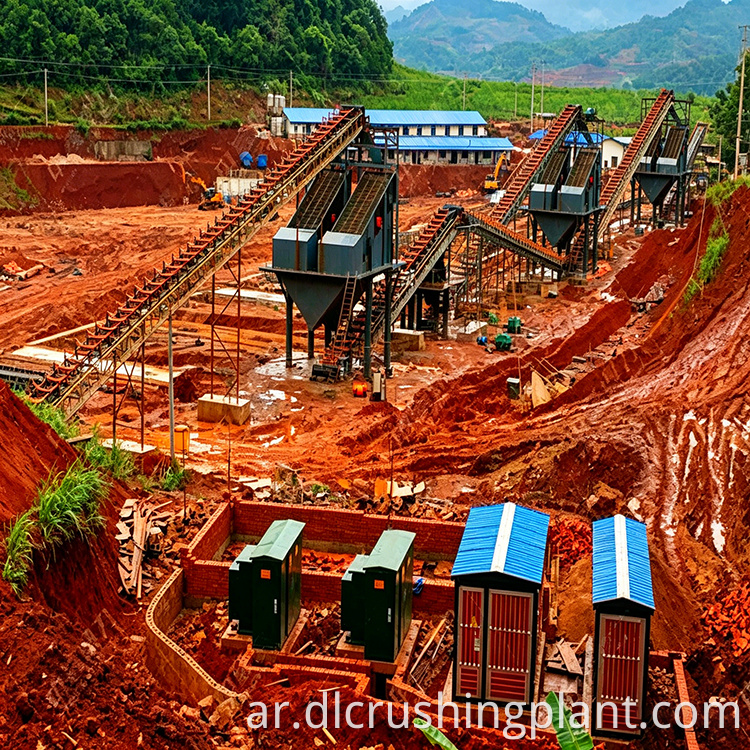

• غسالات الرمل ذات العجلات: DLXS3016، وحدتان، بسعة 80 إلى 160 طنًا في الساعة لكل وحدة. تعمل وحدتان بالتوازي لتوفير سعة غسيل إجمالية تتراوح من 160 إلى 320 طنًا. وهي مجهزة بوظيفة نزح المياه، حيث تقوم بإزالة الجزيئات الدقيقة الزائدة من الرمال المصنعة، مما ينتج رملًا نظيفًا تنافسيًا للغاية في مصانع الخرسانة الجاهزة.

• تم دمج السيور الناقلة ونظام معالجة مياه الصرف الصحي بشكل كامل في الإعداد.

ميزات التصميم

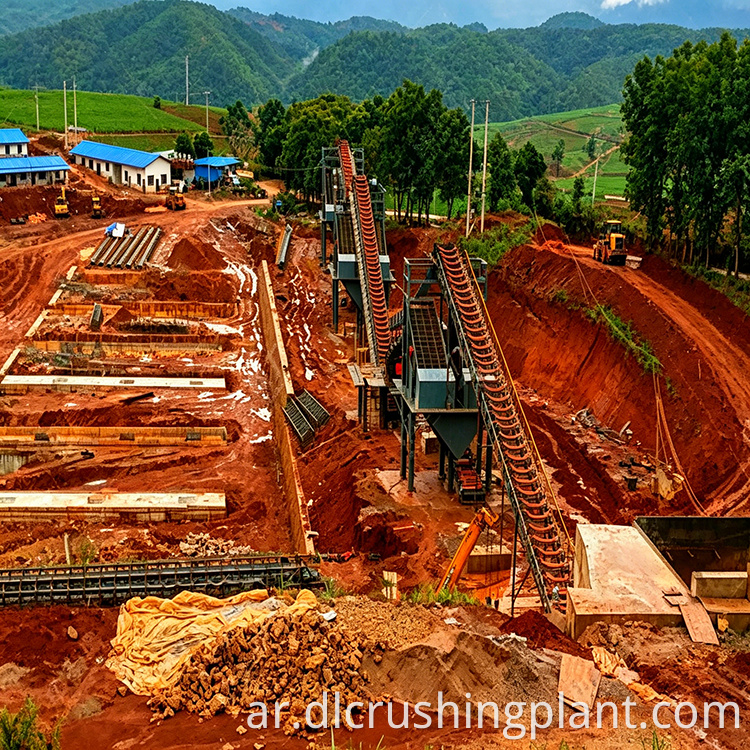

أربع شاشات اهتزازية معيارية مع تكرار مدمج

يتم توفير أربع شاشات ولكن لا يتم تشغيلها جميعًا في وقت واحد. تفصل الشاشات ذات الطابقين المجاميع الأكبر بينما تنتج الشاشات ذات الطابقين تدرجات أكثر دقة. المفهوم الأساسي هو النمطية: عند إنتاج أحجام شائعة مثل 5 إلى 10 مم، و10 إلى 20 مم، و20 إلى 30 مم، يمكن تعديل شبكات الشاشة وعدد الوحدات التشغيلية بمرونة دون توقف الإنتاج. وحتى لو تعطلت شاشة واحدة، فإن الخط بأكمله يستمر في العمل.

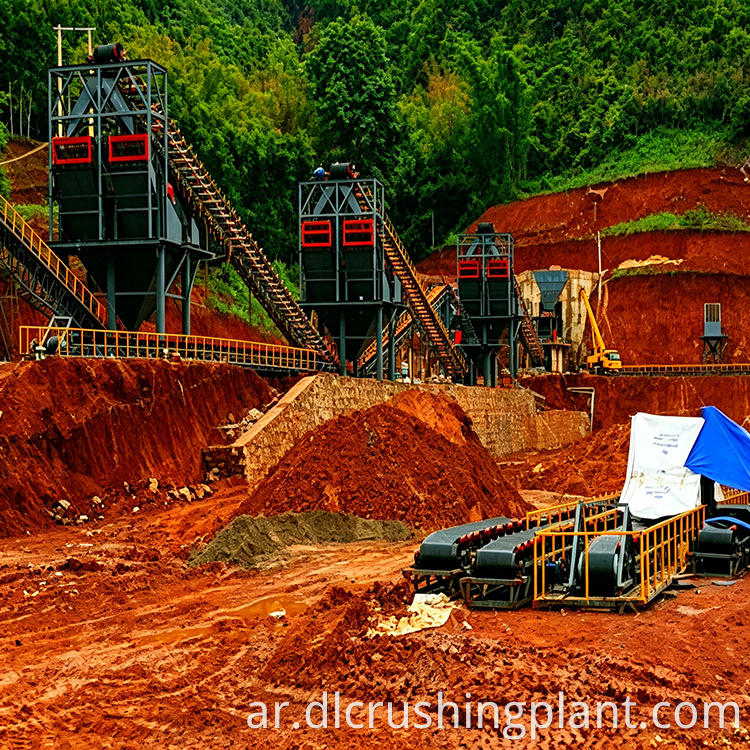

التكسير الخشن بالإضافة إلى الناعم للحصول على شكل جسيم يمكن التحكم فيه

تعتمد معظم الخطوط بهذا المقياس على كسارة تصادمية واحدة شديدة التحمل، مما يترك شكل الجسيمات للصدفة. هنا تعالج DLPCZ1615 التكسير الخشن أولاً، تليها كسارة التشكيل DLXPC1216 خصيصًا لتنقية شكل الجسيمات. من خلال فصل التكسير الخشن والناعم، يصبح شكل الجسيمات قابلاً للتحكم حقًا. تخرج المواد من الكسارة الأولية وتنتقل مباشرة إلى كسارة التشكيل في خطوة واحدة، مما يؤدي إلى التخلص من الناقلات الطويلة أو نقاط النقل المعقدة وتقليل نقاط الفشل المحتملة.

رؤى عملية

معظم الخطوط بهذا المقياس لا تشمل بشكل استباقي غسل الرمال أو معالجة مياه الصرف الصحي بسبب التكلفة الإضافية ومتطلبات المساحة. يدمجها هذا المصنع لأن خام الحجر الجيري المحلي يحتوي على نسبة عالية نسبيًا من المسحوق. مع الغربلة الجافة وحدها، فإن الرمال المصنعة سوف تتجاوز حدود محتوى المسحوق، وسوف تكون مصانع الخرسانة الجاهزة مترددة في استخدامها بكميات كبيرة. وبعد إضافة مرحلة غسل الرمال، أصبحت الرمال أنظف وتم توجيه مياه الصرف الصحي إلى نظام المعالجة. وقد ضمن هذا اجتياز الفحص البيئي في المحاولة الأولى، مع عدم وجود مشكلات لاحقة في الانبعاثات.

المقارنة المرجعية

تقوم شركة Shuangqiao لمواد البناء في مقاطعة Shimen، Hunan، بتشغيل خط إنتاج الرمل والحصى بنفس القدرة. كما أنها تتميز بتكوين على مرحلتين من التكسير بالمطرقة الثقيلة بالإضافة إلى تكسير التشكيل، جنبًا إلى جنب مع التصنيف الصارم عبر الشاشات الاهتزازية. إن منشأة المعالجة المغلقة بالكامل، والمجهزة بجامعات الغبار ذات الأكياس النبضية عالية الطاقة، تحافظ على بيئة مصنع نظيفة وتتوافق مع معايير بناء المناجم الخضراء. وبالمثل، فإن خط إنتاج الحجر الجيري واسع النطاق بسعة 500 إلى 800 طن في الساعة يتميز بأنظمة شاملة للسحق، الغربلة، الغسيل، ومعالجة مياه الصرف الصحي، بما يتماشى مع فلسفة التصميم لخط Chunlin.

التعليمات

س1: لماذا يشمل خط الإنتاج هذا غسيل الرمال ومعالجة مياه الصرف الصحي بهذا الحجم؟

تحتوي المواد الخام من الحجر الجيري المحلي على نسبة عالية نسبيًا من المسحوق. مع الغربلة الجافة وحدها، فإن الرمال المصنعة سوف تتجاوز حدود محتوى المسحوق، مما يجعل مصانع الخرسانة الجاهزة مترددة في استخدامها. تؤدي إضافة مرحلة غسل الرمال إلى إنتاج رمل أنظف، ويضمن توجيه مياه الصرف الصحي إلى نظام المعالجة عدم التصريف، مما يسمح للمنشأة باجتياز الفحص البيئي في المحاولة الأولى.

س2: ما هي ميزة فصل التكسير الخشن والتشكيل الدقيق إلى مرحلتين؟

إن استخدام DLPCZ1615 للسحق الخشن وDLXPC1216 للتشكيل يجعل شكل الجسيمات قابلاً للتحكم حقًا بدلاً من تركه للصدفة. تنتقل المواد مباشرة من الكسارة الأولية إلى كسارة التشكيل في خطوة واحدة، مما يؤدي إلى التخلص من الناقلات الطويلة ونقاط النقل المعقدة. يؤدي ذلك إلى تقصير تدفق العملية وتقليل نقاط الفشل المحتملة.

س3: كيف يعمل التكوين المعياري المكون من أربع شاشات على تحسين الموثوقية التشغيلية؟

لا يتم تشغيل الشاشات الأربع جميعها في وقت واحد. تتعامل الشاشات ذات الطابقين والثلاثة طوابق مع مهام تدرج مختلفة، ويمكن تعديل شبكاتها وعدد العمليات دون توقف الإنتاج. إذا تعطلت إحدى الشاشات الاهتزازية، فإن الوحدات المتبقية تستمر في العمل، مما يمنع إيقاف الإنتاج بالكامل خلال مواسم الذروة.
