كسارة المطرقة للحجر الجيري معمل متعدد الشاشات لإنتاج الركام من خمس درجات وتوريد بناء السكك الحديدية

نظرة عامة على المشروع

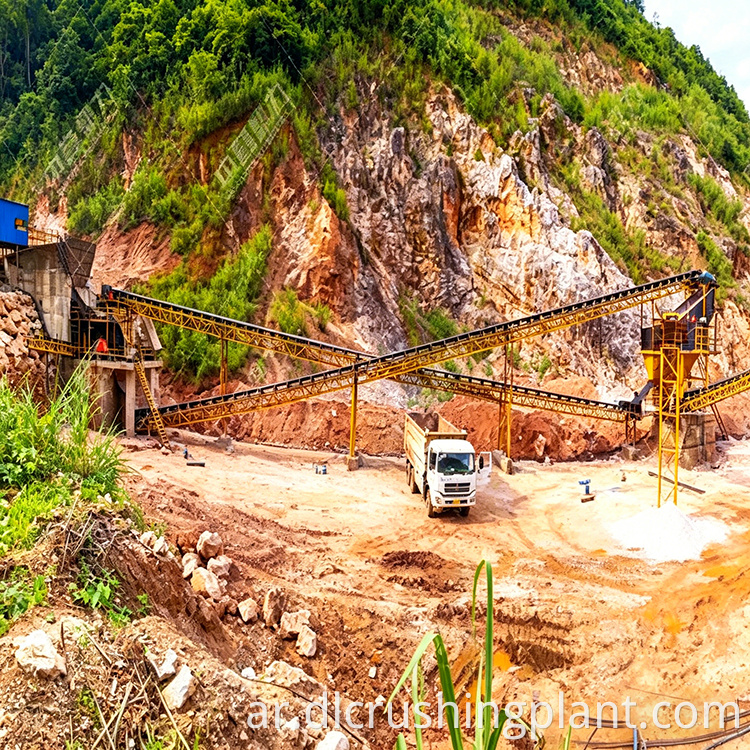

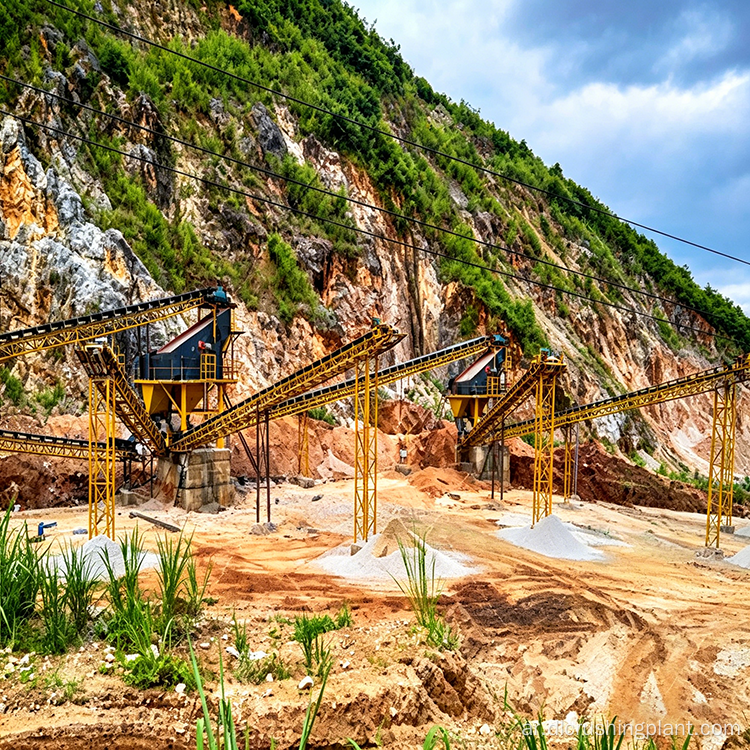

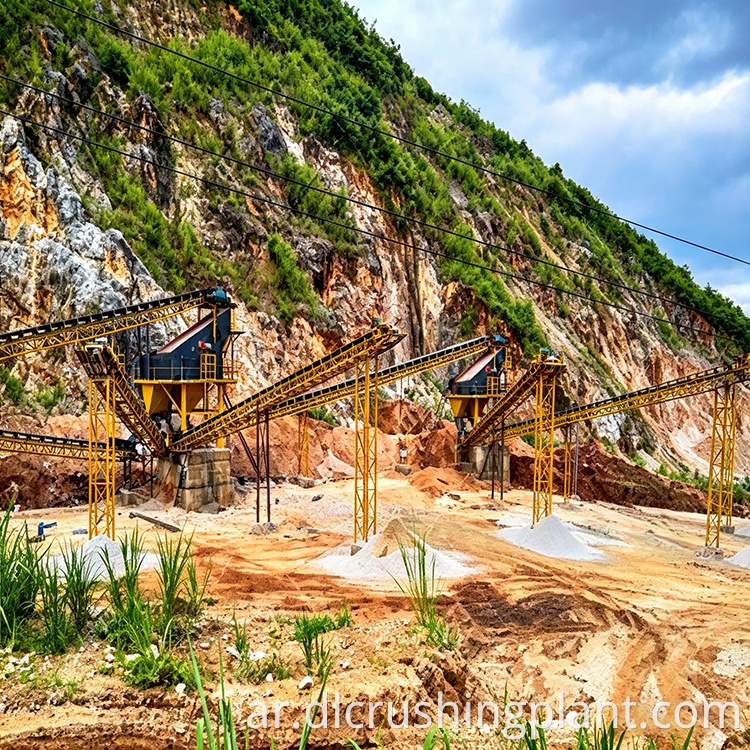

هذا المشروع عبارة عن منشأة إنتاج إجمالية للحجر الجيري تقع في Yunnan، بالقرب من الطريق من Lincang إلى ميناء Qingshuihe. يعتمد المصنع تكوينًا مبسطًا للمغذي الاهتزازي، والكسارة الصدمية ذات المطرقة الثقيلة، ونظام الغربلة متعدد الطوابق المتصل بالسلسلة. وتتمثل ميزتها البارزة في القدرة على إنتاج خمس مواصفات متميزة للمنتج النهائي في وقت واحد من خلال خط إنتاج واحد، باستخدام سلسلة غربلة 3+2 تنتقل مباشرة من الغربلة الخشنة إلى الغربلة الدقيقة دون نقل المواد الوسيطة. تم استخدام الركام النهائي في بناء الطرق السريعة وهو مناسب لمشاريع البنية التحتية للسكك الحديدية ذات متطلبات صارمة لشكل الجسيمات والقوة.

قائمة تكوين المعدات

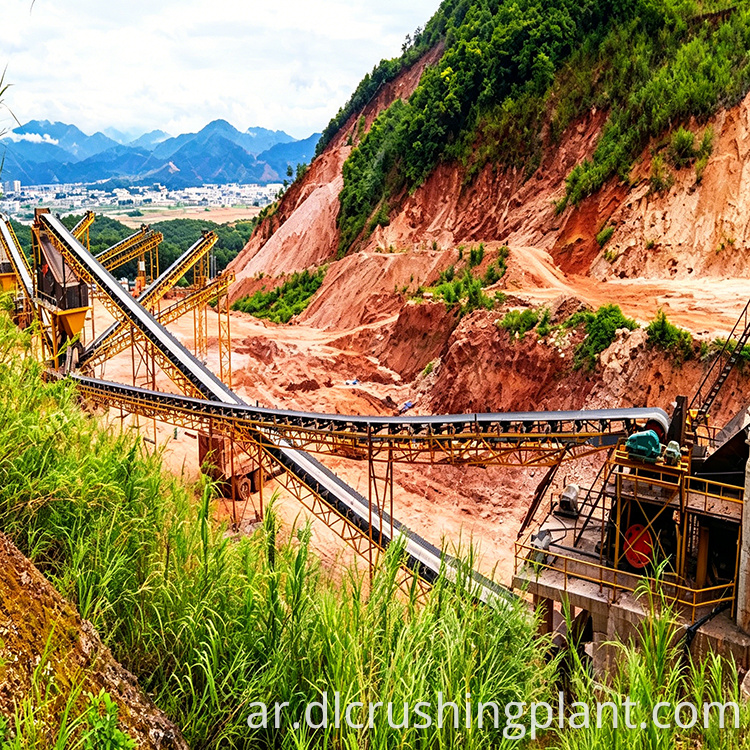

• المغذي الاهتزازي: DLZGC1238، وحدة واحدة، القدرة من 250 إلى 400 طن في الساعة، الطاقة 2x11 كيلووات. حوض للخدمة الشاقة مصمم لتوزيع قطع كبيرة من الحجر الجيري بالتساوي داخل الكسارة، مما يمنع حدوث زيادات وانقطاعات في المواد.

• الكسارة الصدمية ذات المطرقة للخدمة الشاقة: DLPCZ1512، وحدة واحدة، بقدرة تتراوح من 250 إلى 400 طن في الساعة، والطاقة 132x2 كيلووات. الآلة الأساسية للتكسير بمرحلة واحدة؛ يتم تقليل الحجر الجيري الذي يقل عن 800 مم إلى الحجم النهائي مباشرةً، مما يؤدي إلى التخلص من التكسير الخشن الثانوي.

• غربال الاهتزاز: DL3YKQ2470، وحدة واحدة، سعة 70 إلى 400 طن في الساعة. شاشة ثلاثية الطبقات تفصل المواد إلى ثلاث درجات لحجم الجسيمات.

• غربال اهتزازي خفيف الوزن: DL2YKQ2470، وحدة واحدة، بسعة 70 إلى 400 طن في الساعة. شاشة ذات طبقتين تقوم بالتدريج النهائي الدقيق.

يعد نظام الغربلة هو أبرز ما يميز الشاشة: فالشاشة ذات الثلاثة طوابق للخدمة الشاقة والشاشة ذات الطابقين للخدمة الخفيفة المتصلة في سلسلة تسمح للعملية بالانتقال من الغربلة الخشنة إلى الغربلة الدقيقة في خطوة واحدة.

ميزات التصميم

فحص مرور واحد لخمس مواصفات

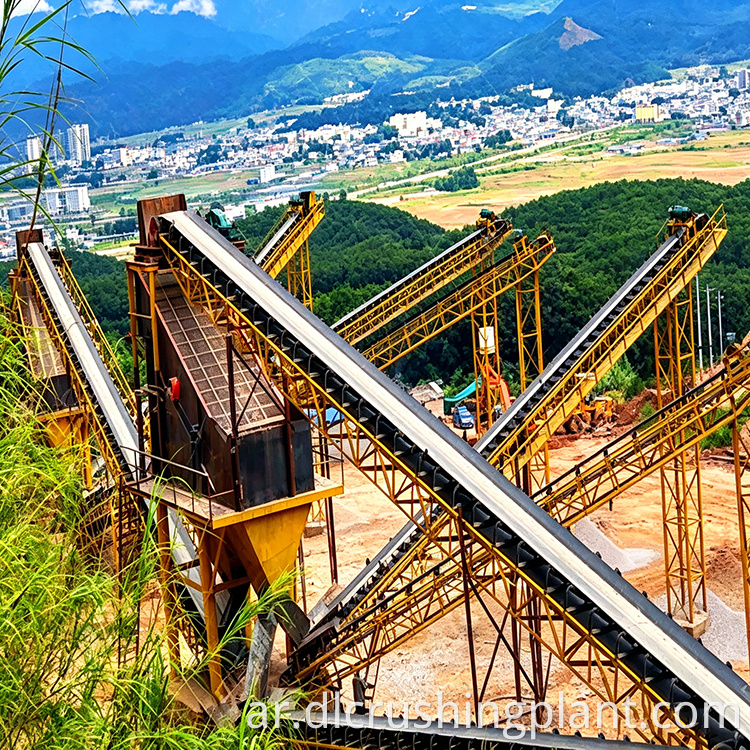

ويتطلب المشروع خمس مواصفات للمنتج: 28 إلى 34 ملم، 12 إلى 28 ملم، 7 إلى 12 ملم، 4 إلى 7 ملم، والغرامات أقل من 4 ملم. تنتج معظم الخطوط بهذا المقياس مواصفاتين أو ثلاثة فقط. هنا تقوم الغربال ذو الطابقين DL3YKQ2470 أولاً بفصل الأجزاء الخشنة الثلاثة، بينما تقوم الغربال ذو الطابقين DL2YKQ2470 بتقسيم المواد الدقيقة إلى أجزاء إضافية، وتشكل سلسلة غربلة متعددة المراحل 3+2 والتي تنتج خمس درجات في وقت واحد.

كسارة المطرقة الثقيلة لسحق تمرير واحد

تتميز الكسارة التصادمية ذات المطرقة الثقيلة DLPCZ1512 بفتحة تغذية تصل إلى 800 مم، وتقوم بمعالجة الحجر الجيري مباشرة إلى نطاق حجم الجسيمات النهائية بدون كسارة أولية ثانوية. يقلل تدفق العملية الأقصر من عدد الناقلات ويقلل بشكل طبيعي من معدل الفشل.

التطابق الأمثل لقدرة وحدة التغذية والكسارة

تتوافق سعة وحدة التغذية DLZGC1238 التي تتراوح من 250 إلى 400 طن في الساعة مع نطاق الكسارة ذات المطرقة الثقيلة بدقة. يمنع هذا التداخل المواقف التي لا تتمكن فيها وحدة التغذية من مواكبة الوحدة الرئيسية أو حيث تؤدي التغذية الزائدة إلى حدوث انسدادات، وهو السبب الجذري الشائع لانحشار المواد في العمليات صغيرة الحجم.

نظام الفحص المعياري يوازن بين الكفاءة والتكلفة

تتعامل الشاشة شديدة التحمل المكونة من ثلاثة طوابق مع الغربلة الأولية عالية الإنتاجية، بينما تقوم الشاشة خفيفة الوزن المكونة من طابقين بمعالجة المواد الدقيقة. يعد هذا تقسيمًا واضحًا للعمل بدلاً من تكديس المعدات البسيطة، مما يؤدي إلى تحسين الكفاءة وتكلفة الاستثمار.

تعليقات المشروع

• تتجاوز قدرة الغربلة متطلبات التصميم: يستوعب النظام الدرجات الخمس المحددة ويسمح بالتبديل السريع إلى المواصفات البديلة عن طريق تغيير شبكة الغربلة.

• شكل جسيم ممتاز وكفاءة غربلة عالية: تظهر المواد المكسرة شكلًا مكعبًا مع الحد الأدنى من الجسيمات الشبيهة بالإبرة أو القشارية، مما يمنع انسداد الشبكة ويضمن كفاءة مستقرة.

• مقاومة تآكل وحدة التغذية: يخضع حوض سلسلة DLZGC لمعاملة صارمة لمقاومة التآكل، ولا يتطلب استبدال اللوحة السفلية لعدة سنوات بالحجر الجيري متوسط ​​الصلابة.

• دعم محلي لما بعد البيع: تحتفظ شركة Zhongyu Dingli بفريق خدمة محلي في Yunnan، للاستجابة السريعة للتشغيل والأعطال.

التفاصيل الرئيسية التي يجب ملاحظتها

• محتوى مادة الطين: إذا كانت أسطح الحجر الجيري تحمل تربة فضفاضة، فإن مستويات الغبار تزيد بعد السحق وتنسد الشاشات بسهولة. يوصى بإضافة مرحلة ما قبل الغربلة أو رش الماء لقمع الغبار للمواد الخام المتسخة.

• تردد استبدال الشاشة: يؤدي إنتاج خمسة مواصفات إلى زيادة تآكل كل طبقة شاشة، مما يجعل عملية الاستبدال أكثر كثافة في العمالة بمرور الوقت.

• قدرة تحمل الشاشات خفيفة الوزن: يتعامل الطراز DL2YKQ2470 مع المواد الدقيقة دون مشكلة، ولكن الاستخدام الممتد للمواد الخشنة الأثقل سيؤثر على عمر خدمة إطار الشاشة.

مقارنة طريق إمداد السكك الحديدية

يقع المصنع بالقرب من طريق Lincang إلى ميناء Qingshuihe، وقد تم استخدام الركام النهائي سابقًا في بناء الطرق السريعة. هناك مشروع مماثل هو قسم Jinghong من خط سكة حديد Yuxi-Mengla، الذي تم بناؤه بواسطة Zhongyu Dingli، والذي استخدم أيضًا وحدة التغذية ZG1238، والكسارة المطرقة الثقيلة PCZ1512، والغربلة الاهتزازية 4YKQ2470 لتزويد مواد بناء السكك الحديدية. وهذا يؤكد أن الكسارة المطرقة الثقيلة PCZ1512 المدمجة مع تكوين الشاشة متعددة الطوابق هي حل مثبت لمشاريع البنية التحتية للسكك الحديدية التي تتطلب شكلًا وقوة جسيمات صارمة.

التعليمات

س1: كيف تنتج سلسلة الغربلة 3+2 خمس درجات مجمعة في سطر واحد؟

تقوم الشاشة ثلاثية الأسطح DL3YKQ2470 أولاً بفصل الأجزاء الخشنة الثلاثة من 28 إلى 34 ملم، ومن 12 إلى 28 ملم، ومن 7 إلى 12 ملم. تقوم الشاشة ذات الطابقين DL2YKQ2470 بعد ذلك بتقسيم المواد الدقيقة إلى 4 إلى 7 مم والغرامات أقل من 4 مم. يعمل هذا التكوين المتصل بالسلسلة على التخلص من النقل المتوسط ​​وينتج جميع الدرجات الخمس في وقت واحد.

السؤال الثاني: لماذا تعد الكسارة المطرقة الثقيلة DLPCZ1512 مناسبة لهذا الحجم من التشغيل؟

يقبل DLPCZ1512 أحجام تغذية تصل إلى 800 مم ويقوم بمعالجة الحجر الجيري مباشرة إلى نطاق حجم الجسيمات النهائي في مسار واحد. وهذا يلغي الحاجة إلى كسارة أولية ثانوية مثل الكسارة الفكية أو الكسارة الصدمية، مما يؤدي إلى تقصير تدفق العملية، وتقليل عدد الناقلات، وخفض معدل الفشل الإجمالي.

س3: ما الذي يجب على المشغلين مراقبته عند تشغيل خمس درجات للمواصفات؟

يجب على المشغلين مراقبة تآكل شبكة الشاشة عن كثب، حيث أن المزيد من المواصفات تزيد من تآكل كل طبقة وعمالة الاستبدال. إذا كان الحجر الجيري الخام يحمل التربة السطحية، فإن الغبار يرتفع بعد سحقه وتنسد الشاشات بشكل متكرر. ويمكن لمرحلة ما قبل الغربلة أو رش الماء أن تخفف من ذلك. لا ينبغي استخدام DL2YKQ2470 خفيف الوزن لمعالجة المواد الخشنة الممتدة.
