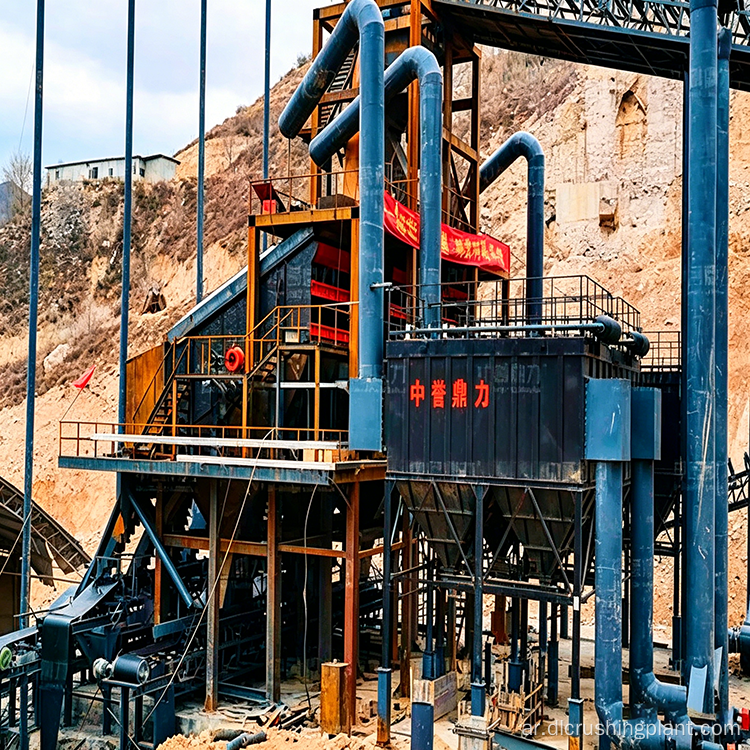

إعداد شاشة كسارة الحجر الجيري مع كسارة تصادمية بمطرقة شديدة التحمل وكسارة تشكيل لعمليات المحاجر الجبلية

نظرة عامة على المشروع

صممت شركة Zhongyu Dingli معدات تكسير وغربلة الحجر الجيري على نطاق واسع في منطقة جبلية في شمال Shanxi، حيث قامت بتشغيل خطين تجميعيين متوازيين. يتبع كل خط مسار معالجة مكون من مرحلتين: التكسير الأولي عبر الكسارة الصدمية المطرقة الثقيلة DLPCZ1820، والتشكيل الثانوي عبر كسارة التشكيل DLPC1622، والتصنيف النهائي عبر الغرابيل الاهتزازية DL3YKZ3070. تصل الطاقة الإنتاجية الفعلية للمشروع إلى 1200 إلى 1500 طن في الساعة وفقًا لتقرير بحثي للحكومة المحلية، على الرغم من أن المواد الترويجية تشير بشكل متحفظ إلى "10000 طن يوميًا". يعمل التصميم الذي يعانق الجبل على الاستفادة من اختلافات الارتفاع الطبيعية لنقل الجاذبية للمواد الخام، في حين أن العمليات المغلقة بالكامل مع 11 مجمعًا للغبار النفاث النبضي تضمن الامتثال البيئي. يتيح الطريق السريع الوطني الذي يمر خلف المصنع مباشرة التحميل الفوري للشاحنات والشحن السريع إلى أسواق البناء الإقليمية.

تفاصيل المعدات

• الكسارة التصادمية ذات المطرقة الثقيلة DLPCZ1820 - وحدة واحدة في كل خط، مصممة لتكسير أكثر من 1000 طن في الساعة، وهي عملية تكسير أولية أحادية المرحلة لكتل ​​الحجر الجيري الكبيرة
• كسارة التشكيل DLPC1622 - وحدة واحدة لكل سطر، التشكيل الثانوي والسحق الدقيق لتقليل الجزيئات ذات الشكل الإبري والرقائق
• غربال الاهتزاز DL3YKZ3070 — وحدة غربلة متعددة الطوابق لتصنيف الركام النهائي عبر مواصفات متعددة
• مجمعات الغبار الأكياس النبضية النفاثة — 11 وحدة موضوعة بشكل استراتيجي فوق نقاط انبعاث الغبار على طول الخط بأكمله
• السيور الناقلة — نظام تحميل مباشر يربط مخرجات الغربلة بنقاط تحميل الشاحنات، مما يمنع التعامل مع الرافعة الشوكية

ميزات العملية والتصميم

1. التكسير على مرحلتين مع تشكيل مخصص

يتبع كل خط تجميعي مسارًا أوليًا للتكسير والتشكيل والغربلة. يتعامل DLPCZ1820 مع التكسير الأولي بقدرته الكبيرة على التغذية، حيث يقوم مباشرة بمعالجة كتل الحجر الجيري الكبيرة. يقوم DLPC1622 بعد ذلك بإجراء تشكيل ثانوي - وهي خطوة حاسمة، لأنه بدونها سيحتوي الركام على نسبة أعلى من الجزيئات ذات الشكل الإبري والرقائق. تتعامل الغربال الاهتزازي DL3YKZ3070 مع التصنيف النهائي، مما ينتج مواصفات متعددة للمنتج النهائي. تقوم أحزمة النقل بتغذية المواد النهائية مباشرة إلى الشاحنات، مما يسمح للسائقين بالتحميل فور وصولهم.

2. تخطيط معانقة الجبل

يقع المشروع في منطقة جبلية، ويستفيد من اختلافات الارتفاع الطبيعية. يتم نقل المواد الخام إلى أسفل التل من سطح المحجر على ارتفاعات عالية، مع وضع محطة التكسير في منتصف الطريق أعلى المنحدر. وهذا يلغي أحزمة النقل الطويلة والتخزين الوسيط، مما يقلل من تكاليف البنية التحتية والاستهلاك اليومي للكهرباء. ويعني عدد أقل من قطاعات الناقل أيضًا نقاط صيانة أقل ومخاطر فشل أقل.

3. عمليات مغلقة بالكامل مع 11 مجمعًا للغبار

يتم إحاطة عمليات التكسير والغربلة والنقل والتخزين داخل ورش العمل أو الممرات، مما يؤدي إلى عزل الضوضاء بشكل فعال ومنع هروب الغبار. يتم وضع أحد عشر مجمعًا للغبار الأكياس النفاثة النبضية في موقع استراتيجي فوق نقاط انبعاث الغبار على طول الخط بأكمله. منذ بدء التشغيل، يصبح الغبار غير مرئي فعليًا في الموقع، وتظل أسطح المعدات خالية من تراكم الغبار، مما يضمن الامتثال المباشر للتفتيش البيئي.

4. الفحص المتكامل والتحميل المباشر للشاحنات

يقع المنتج النهائي من الغربلة مباشرة على السيور الناقلة، مما يمنع النقل الثانوي بواسطة الرافعات الشوكية. يمكن تحميل الشاحنات بمجرد وصولها، مما يقلل من تكاليف المناولة الداخلية ويمنع تنقل الشاحنات داخل منطقة المخزون. يتيح الطريق السريع الوطني الذي يمر مباشرة خلف المصنع المغادرة الفورية، مما يؤدي إلى تبسيط السلسلة اللوجستية من الإنتاج إلى التسليم.

حجم المشروع والخدمات اللوجستية

ويترجم الإنتاج الفعلي للساعة الذي يتراوح بين 1200 إلى 1500 طن إلى حجم شحن يومي محتمل يتراوح بين 24000 إلى 30000 طن بكامل طاقته. إن التعامل مع هذا الحجم من خلال الناقلات الحزامية وثلاث نوبات نقل بالشاحنات يضع متطلبات كبيرة على التنسيق اللوجستي. ومع ذلك، فإن المعدات الرئيسية المختارة جيدًا — DLPCZ1820 وDLPC1622 مقترنة بشاشات DL3YKZ3070 — مقترنة بـ 11 مجمعًا للغبار تضمن إنتاجًا موثوقًا وامتثالًا تنظيميًا. إن موقع المصنع المجاور للطريق السريع الوطني قد مكنه من العمل كمصدر إمداد رئيسي رئيسي لمنطقة شانشي الشمالية منذ بدء التشغيل. تضمن مرونة سعة المعدات الكبيرة عدم وجود اختناقات أثناء تعديلات الطلب الموسمية، كما يعمل الحجر الجيري متوسط ​​الصلابة على تمديد دورة استبدال الأجزاء القابلة للتآكل.

مراجع التكوين

تعد الكسارة المطرقية للخدمة الشاقة بالإضافة إلى تكوين كسارة التشكيل حلاً مثبتًا للحجر الجيري متوسط ​​الصلابة بمقاييس مماثلة. تشمل المشاريع المماثلة خط الرمل والحصى في Liangshan، Sichuan، باستخدام PCZ1620 وPC1220 مقترنًا بشاشات 3YKZ3070؛ وخط سعة 150 طنًا في نفق إنشاءات الاتصالات الصينية في شينجيانغ باستخدام PCZ1308؛ وخط سعة 2500 طن في Anyang Zhonglian باستخدام وحدة التغذية ZGC2050، وPCZ1820، وPC1220 - وهو ما يتوافق بشكل وثيق مع تكوين هذا المشروع.

التعليمات

س1: لماذا تم ذكر القدرة الرسمية بـ 10.000 طن يوميا عندما يكون الإنتاج الفعلي أعلى؟

ويسرد التقرير البحثي للحكومة المحلية القدرة الفعلية بما يتراوح بين 1200 إلى 1500 طن في الساعة، والتي تنتج عند التشغيل الكامل ما بين 24000 إلى 30000 طن يوميًا. تشير المواد الترويجية بشكل متحفظ إلى 10000 طن يوميًا كرقم عام مقبول. تم تصميم الكسارة DLPCZ1820 بطاقة إنتاجية تزيد عن 1000 طن في الساعة، مما يوفر هامشًا كبيرًا فوق الرقم المذكور.

س2: ما هو الغرض من كسارة التشكيل DLPC1622 في هذه العملية؟

بدون DLPC1622، فإن الركام من الكسارة الأولية سيحتوي على نسبة أعلى من الجزيئات ذات الشكل الإبري والرقائق. تعمل كسارة التشكيل على تحسين شكل الجسيمات لإنتاج ركام مكعب أكثر استدارة يلبي متطلبات سوق البناء ويتجنب ضغط الأسعار من مصانع الخرسانة الجاهزة ومشاريع الطرق.

س3: كيف يمكن للتخطيط المعانق للجبال أن يقلل من تكاليف التشغيل؟

يسمح فرق الارتفاع الطبيعي للمواد الخام بالتحرك إلى أسفل التل بواسطة الجاذبية من سطح المحجر إلى محطة التكسير. وهذا يلغي أحزمة النقل الطويلة، والتخزين الوسيط، ورحلات الشاحنات الثقيلة - مما يقلل من الاستثمار في البنية التحتية، والاستهلاك اليومي للكهرباء، ومتطلبات صيانة المعدات.
