خط معالجة الحجر الجيري على جانب التل مع كسارة مطرقة ذات مرحلتين وغربلة ثلاثية المراحل لركام البناء

نظرة عامة على المشروع

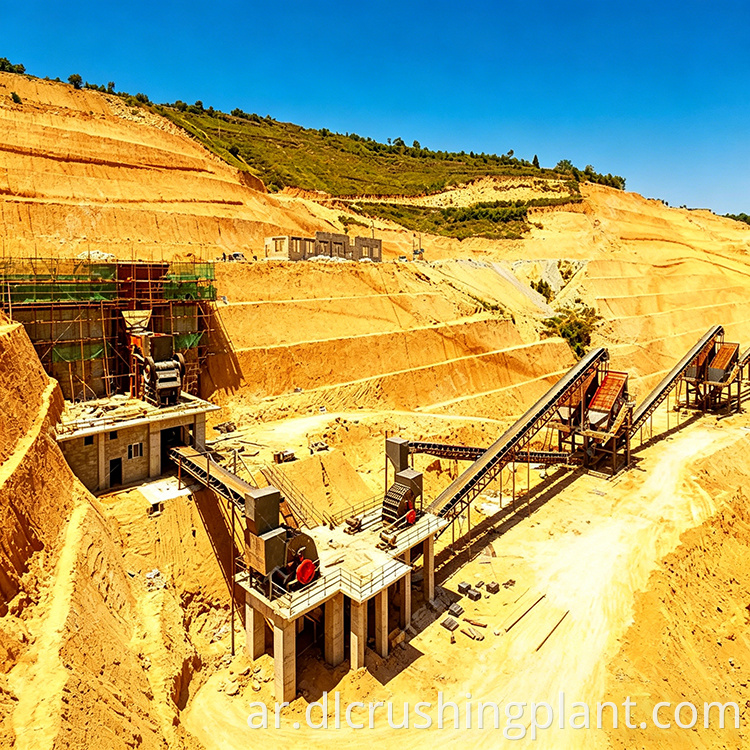

تم تصميم خط معالجة الحجر الجيري هذا لهدف قدرة 1000 طن في الساعة، مع الاستفادة من تخطيط جانب التل حيث يقع المنجم في الأعلى ويمتد خط الإنتاج على جانب الجبل. تتحرك المواد الخام إلى الأسفل بفعل الجاذبية، مما يمنع الناقلات لمسافات طويلة ورحلات الشاحنات الثقيلة. يتمحور التكوين حول كسارة مطرقة PCZ1620 للخدمة الشاقة للتكسير الأولي أحادي المسار، وكسارة تشكيل XPC1220 للتحسين الثانوي، وأربع شاشات اهتزاز دائرية مرتبة في ثلاث مراحل غربلة. والنتيجة هي عملية مبسطة مع عدد أقل من الآلات، ومسارات ناقلة أقصر، وتكاليف هندسة مدنية أقل - وهي مثالية لمناجم الحجر الجيري الموجودة على قمم الجبال التي تسعى إلى التحكم في الاستثمار مع إنتاج ركام مكعب عالي الجودة لأسواق البناء.

تفاصيل المعدات

• وحدة التغذية الاهتزازية DLZGC1550P — وحدة واحدة، 400-1000 طن في الساعة، 15×2 كيلووات، حوض للخدمة الشاقة لتغذية ثابتة وموحدة
• الكسارة المطرقة للخدمة الشاقة PCZ1620 — وحدة واحدة، 800-1000 طن في الساعة، 315×2 كيلووات، التكسير الأولي أحادي المسار لكتل ​​الحجر الجيري الكبيرة
• الكسارة المطرقة XPC1220 - وحدة واحدة، 500-600 طن في الساعة، 220×2 كيلووات، تكسير وتشكيل ثانوي مخصص لملف الجسيمات المستديرة
• 2YKZ3070 شاشة اهتزاز دائرية × 2 — كل منها 450-500 طن في الساعة، غربلة المرحلة الأولى للركام النهائي
• غربال اهتزازي دائري 3YKZ3070 — وحدة واحدة، 400-500 طن في الساعة، تصنيف المرحلة الثانية
• غربال اهتزازي دائري 3YKZ2270 — وحدة واحدة، 240-320 طن في الساعة، تصنيف دقيق للمرحلة الثالثة لمجموعة كاملة من المواصفات

تصميم العمليات والتخطيط

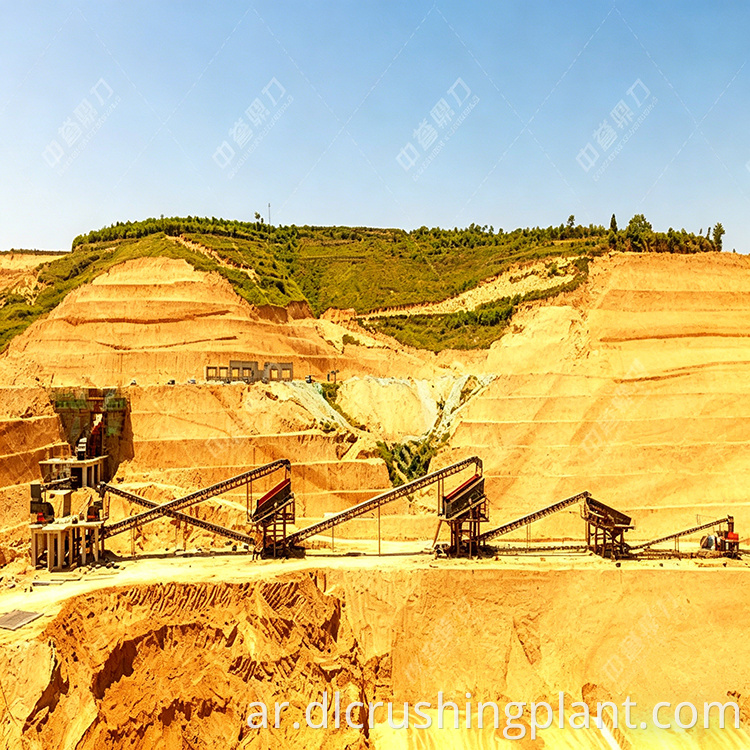

1. تخطيط التلال يقلل من مسافة النقل

تم بناء الموقع على أحد التلال مع وجود المنجم في الأعلى وخط الإنتاج على سفح الجبل. يتم نقل المواد الخام إلى الأسفل عن طريق الجاذبية، مما يمنع الناقلات لمسافات طويلة ورحلات الشاحنات الثقيلة. يعد هذا التصميم مثاليًا للمناجم الموجودة على قمم الجبال، مما يوفر في المعدات والكهرباء مع تقليل تكاليف الهندسة المدنية الأولية.

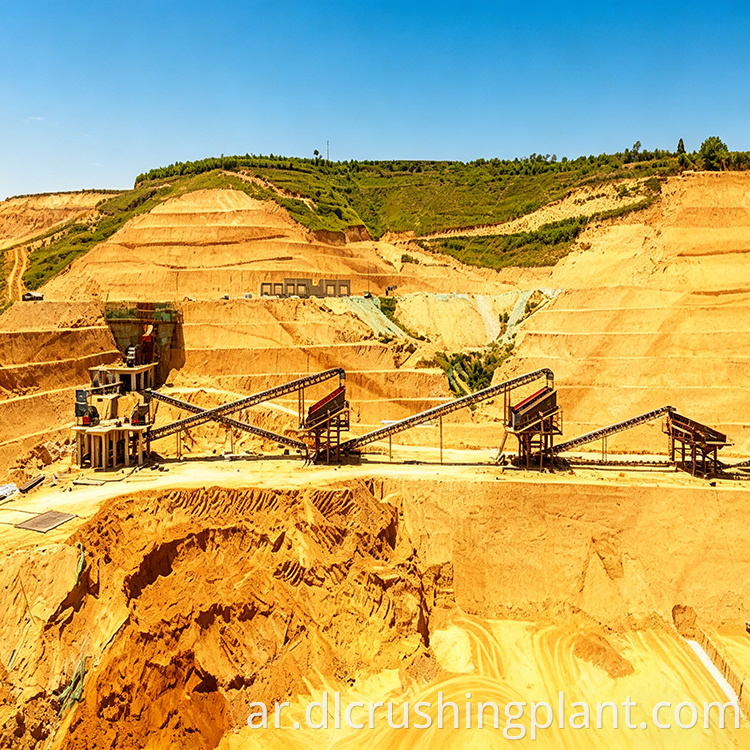

2. التكسير على مرحلتين مع الغربلة على ثلاث مراحل

يتعامل PCZ1620 مع التكسير الأولي بينما يتعامل XPC1220 مع التشكيل الثانوي، بأدوار محددة بوضوح - المرحلة الأولى من التكسير، والمرحلة الثانية تنقي الشكل. تعمل أربع شاشات اهتزاز دائرية في ثلاث مجموعات: تقوم وحدتان 2YKZ3070 بالغربلة الأولى، تليها 3YKZ3070 و3YKZ2270 للتصنيف اللاحق. ينتج عن ذلك أحجام مجمعة مشتركة متعددة في مسار واحد دون فحص متكرر أو استبدال شبكي يدوي.

3. شكل حبوب جيد مع الحد الأدنى من الغرامات

بعد التكسير الأولي بواسطة الكسارة المطرقية الثقيلة متبوعًا بالتشكيل بواسطة XPC1220، يُظهر الركام الناتج شكلًا مكعبًا مع الحد الأدنى من الجزيئات الشبيهة بالإبرة والقشارية. تقدر مصانع الخرسانة الجاهزة ومشاريع الطرق والجسور هذه المادة بشكل كبير ونادرًا ما تتفاوض على أسعار أقل بسبب جودتها الثابتة.

ملاحظات العملاء

• تكاليف استثمار منخفضة: يتطلب حل الكسارة المطرقة ذات المرحلتين عددًا أقل من الآلات مقارنة بتكوين صانع الفك والرمل. يؤدي التخلص من الكسارة المخروطية وتقصير طول الحزام الناقل إلى إبقاء تكاليف شراء المعدات والهندسة المدنية منخفضة.
• استهلاك الطاقة المقبول: يوفر تخطيط التلال الكهرباء عند نقل المواد الخام، ويستهلك إعداد الكسارة المطرقية ذات المرحلتين طاقة أقل بكثير لكل طن من الحجر الجيري متوسط ​​الصلابة مقارنة بحلول التكسير متعدد المراحل.
• كفاءة غربلة عالية: تعمل أربع غربال اهتزازية دائرية في طبقات منسقة، مما يحقق كفاءة غربلة جيدة مع حالات قليلة جدًا من تراكم المواد من الغربلة غير الكاملة.
• صيانة بسيطة: تستخدم رؤوس المطرقة لكل من الكسارة المطرقة الثقيلة وكسارة التشكيل نفس المادة، مما يتطلب تخزين نموذج قطعة غيار واحد فقط - مما يؤدي إلى تبسيط إدارة المستودعات.

التعليمات

س 1: ما هي مزايا تخطيط التلال لخط معالجة الحجر الجيري؟

تخطيط التلال يضع المنجم في الأعلى وخط الإنتاج على سفح الجبل، مما يسمح للمواد الخام بالتحرك نحو الأسفل بفعل الجاذبية. وهذا يلغي الناقلات لمسافات طويلة والشاحنات الثقيلة، مما يقلل من تكاليف المعدات، واستهلاك الكهرباء، ومتطلبات الهندسة المدنية. وهي مناسبة بشكل خاص لمناجم الحجر الجيري الموجودة على قمم الجبال مع وجود اختلافات كبيرة في الارتفاع.

س2: لماذا نستخدم كسارتين مطرقتين بدلاً من الكسارة الفكية بالإضافة إلى تكوين الكسارة التصادمية؟

يحقق PCZ1620 التكسير الأولي بممر واحد، مما يؤدي إلى التخلص من الكسارة الفكية. يتعامل الطراز XPC1220 بعد ذلك مع التشكيل المخصص. يتطلب أسلوب المطرقة ذو المرحلتين عددًا أقل من الآلات، وتشغيل ناقل أقصر، واستهلاكًا أقل للكهرباء لكل طن، ونقاط فشل محتملة أقل. رؤوس المطرقة لكل من الكسارات قابلة للتبديل، مما يسهل إدارة قطع الغيار.

س 3: كيف يضمن تكوين الفحص ثلاثي المراحل مجموعة المنتجات الكاملة؟

يتم تنظيم أربع شاشات في ثلاث مجموعات: وحدتان 2YKZ3070 تقومان بغربلة المرحلة الأولى، و3YKZ3070 تتعامل مع المرحلة الثانية من التصنيف، و3YKZ2270 تتعامل مع المرحلة الثالثة من التصنيف الدقيق. ينتج هذا الغربلة التدريجية مواصفات مجمعة متعددة في مسار واحد دون غربلة متكررة أو تغييرات في الشبكة، مما يطابق سعة الغربلة مع حجم المادة في كل مرحلة.
