كسارة المطرقة خط غسل الرمال مع شاشات اهتزاز مزدوجة وغسالة الرمال نزح المياه لركام الحجر الجيري

نظرة عامة على المشروع

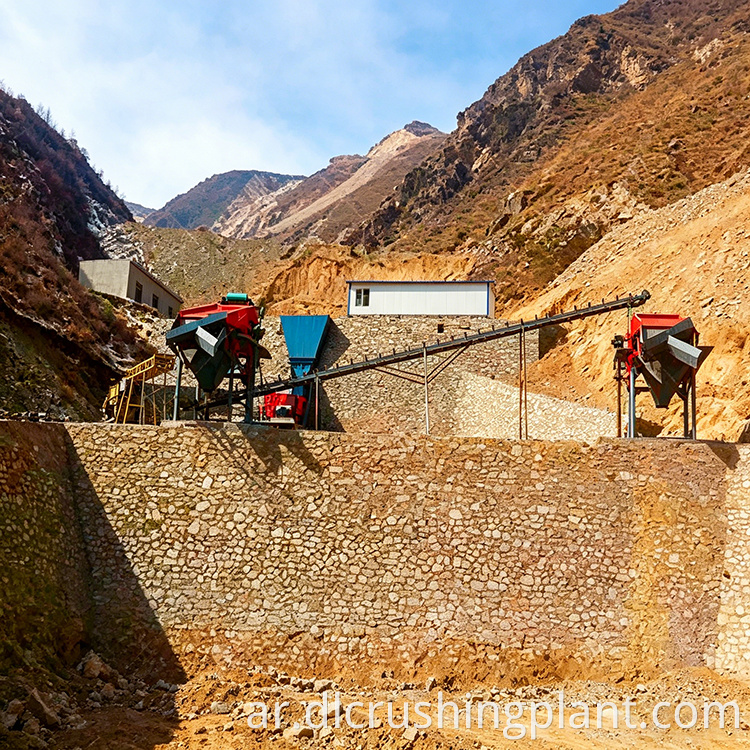

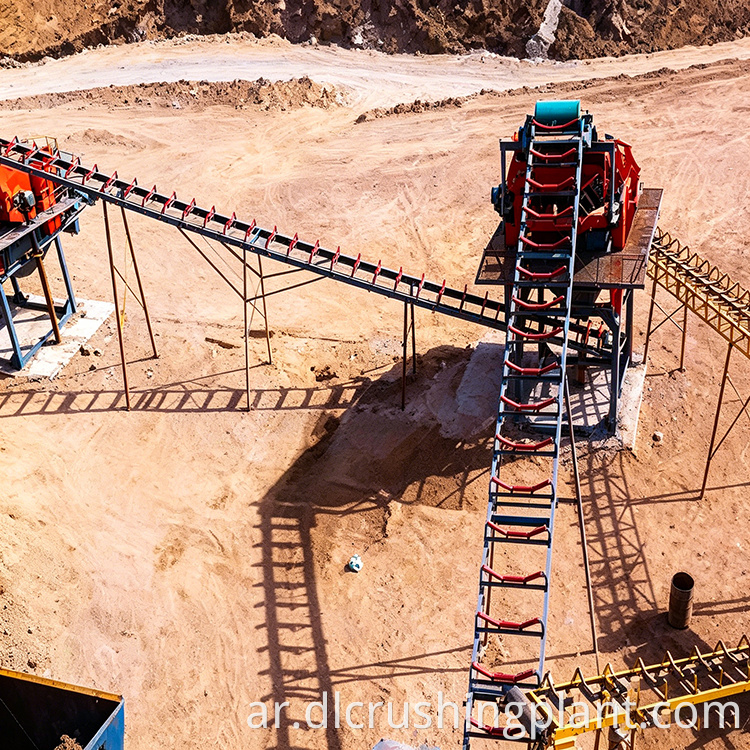

صممت شركة Zhongyu Dingli خط صنع وغسل رمل الحجر الجيري بطاقة 300 TPH للعميل الذي يبحث عن تكوين مدمج وفعال من حيث التكلفة. يستخدم المشروع سير عمل "سحق + غربلة + غسيل" يغطي كل مرحلة أساسية من التغذية والسحق وحتى الغربلة وإنتاج الرمل والغسيل. على الرغم من احتلاله مساحة صغيرة، إلا أن الخط ينتج ركامًا ذو شكل جسيمات مكعب ممتاز ورمال مصنعة عالية النقاء. إن الاستثمار الأولي المنخفض يجعله مثالاً تمثيلياً لمشاريع الرمل والحصى الصغيرة والمتوسطة الحجم حيث تتعايش قيود الميزانية مع متطلبات الجودة.

تفاصيل المعدات

• وحدة التغذية الاهتزازية DLZGC1250P — وحدة واحدة، 250-500 طن في الساعة، حوض للخدمة الشاقة مزود ببطانات مقاومة للتآكل من أجل تغذية مستقرة خالية من الاندفاع المفاجئ
• الكسارة المطرقة XPC1216 — وحدة واحدة، 400-500 طن في الساعة، 200×2 كيلووات، تقوم بالسحق والتشكيل؛ تنتج جزيئات مكعبة مع الحد الأدنى من محتوى الإبرة والرقائق
• غربال اهتزازي دائري 2YKZ3070 — وحدة واحدة، 450-500 طن في الساعة، غربال ذو طابقين لإنتاج منتجات الركام النهائية النظيفة
• غربال اهتزازي دائري 3YKZ2670 — وحدة واحدة، 280-400 طن في الساعة، غربال ثلاثي الطوابق لتصنيف الحجر المسحوق إلى مواصفات متعددة بما في ذلك الحصى والغرامات
• غسالة الرمال من النوع المجداف XS3500 — وحدة واحدة، 120-600 طن في الساعة، 11 كيلو وات، وظيفة نزح المياه باستخدام إعصار مائي لاستعادة الرمال الناعمة؛ ينتج رملًا نظيفًا مغسولًا

ثلاث نقاط قوة في التصميم

1. السحق والتشكيل في خطوة واحدة

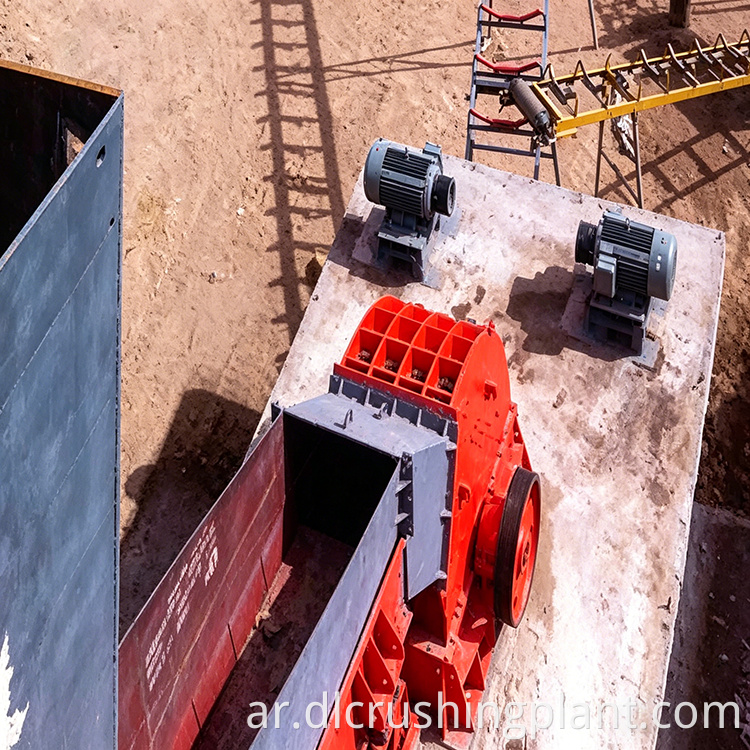

تقوم الكسارة المطرقة XPC1216 بسحق وتشكيل الحجر الجيري في نفس الوقت من خلال التأثير بين المطارق وألواح البطانة، مما ينتج جزيئات مكعبة محددة جيدًا مع الحد الأدنى من محتوى شكل الإبرة والرقائق. وبسعة تتراوح بين 400-500 طن في الساعة، فإنه يوفر هامشًا بنسبة 30-40% فوق هدف التصميم البالغ 300 طن، مما يضمن التشغيل السلس حتى أثناء مواسم الذروة دون اختناقات.

2. شاشات ذات طبقتين وثلاث طبقات بالترادف

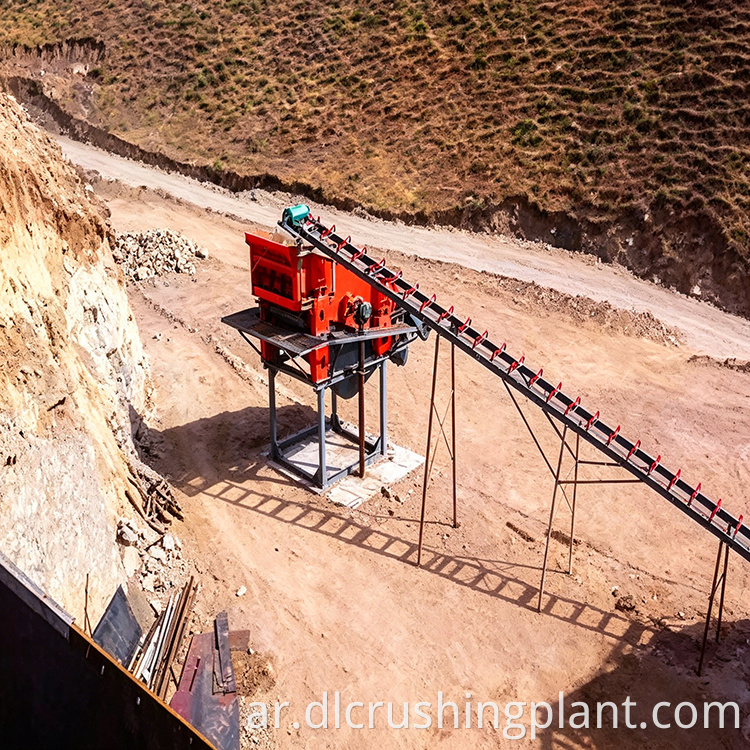

تنتج الغربال ذو الطابقين 2YKZ3070 الركام النهائي بينما تقوم الغربال ذو الطابقين 3YKZ2670 بمعالجة التصنيف وإرجاع المواد. يقوم هذا الاقتران بتقسيم المهام وفقًا لإيقاع الإنتاج بدلاً من إضافة معدات زائدة عن الحاجة. يضمن هذا المزيج مجموعة كاملة من المنتجات النهائية - الحجر المسحوق الأولي والثانوي والثالث، ومسحوق الحجر، والرمال المصنعة - كلها يتم إنتاجها في مسار واحد دون غربلة متكررة أو تغييرات في الشبكة.

3. غسل الرمال بنزح المياه واستعادة الرمال الناعمة

تعتبر غسالة الرمال XS3500 هي الميزة الأساسية. تتوقف معظم الخطوط الصغيرة عند التكسير والغربلة، مما يترك الرمال المصنعة ملوثة بالطين والمسحوق الناعم الذي ترفضه مصانع الخرسانة الجاهزة. يقوم هذا الخط بغسل المسحوق الناعم وإزالة الماء من الرمال، مما ينتج عنه مواد نظيفة تلبي المعايير البيئية. يعمل الإعصار المائي المتكامل على استعادة الرمال الناعمة، مما يقلل من فقدان المواد. عند استهلاك طاقة يبلغ 11 كيلووات فقط لإنتاج 120-600 طن في الساعة، فهو يتميز بكفاءة عالية في استخدام الطاقة.

تعليقات العملاء والأداء في العالم الحقيقي

• استثمار منخفض واسترداد قصير: لا يتطلب الخط سوى عدد قليل من المعدات، ولا يتطلب كسارات مخروطية كبيرة أو آلات صنع الرمل متعددة المراحل. وقد استعاد بعض العملاء استثماراتهم في أقل من 1.5 سنة، وكل شيء بعد أن كان ربحًا.
• شكل جسيم ممتاز ورمال نظيفة: الركام مكعب بشكل طبيعي. بعد الغسيل، تتم إزالة المسحوق الناعم، ولا يتحول الرمل إلى اللون الرمادي عند مزجه بالماء. استخدمته مصانع الخلط القريبة على الفور في اختبار العينات؛ استوفت القوة المعايير والأوامر التي تم اتباعها بسرعة.
• معدات متينة وأقل قدر من الصيانة: تدوم رؤوس المطرقة XPC1216 لفترة طويلة عند معالجة الحجر الجيري. لا تتطلب غسالة الرمل والغرابيل سوى صيانة روتينية دون الحاجة إلى فنيين متخصصين، حيث يمكن للمصانع الصغيرة التعامل معها بنفسها.
• تصميم يتجاوز الإنتاج المستقر: مصمم لـ 300 TPH، ويصل التشغيل الفعلي إلى 350-380 TPH خلال فترات الذروة البسيطة. يتم تنسيق عمليات التغذية والكسارة والغربلة والغسيل بشكل جيد دون أي اختناقات.

التعليمات

س1: ما أهمية مرحلة غسيل الرمل لهذا النوع من خطوط الإنتاج؟

بدون غسل، يحتفظ الرمل المصنع بالطين والمسحوق الناعم الذي ترفضه مصانع الخرسانة الجاهزة. تعمل غسالة XS3500 على إزالة هذه الملوثات وإزالة الماء من الرمال، مما ينتج عنه مواد نظيفة تلبي المعايير البيئية ويمكن بيعها بسهولة. كما يقوم الإعصار المائي باستعادة الرمال الناعمة، مما يقلل من فقدان المواد ويحسن العائد الإجمالي.

س2: كيف يمكن للكسارة المطرقة XPC1216 تحقيق كل من التكسير والتشكيل في وقت واحد؟

تقوم المطارق بضرب الحجر الجيري على صفائح البطانة بطريقة تشكل الجزيئات إلى أشكال مكعبة بدلاً من مجرد تكسيرها. تعمل آلية التأثير والشكل هذه على إنتاج الركام مع الحد الأدنى من الجزيئات ذات الشكل الإبري والرقائقي، مما يلبي متطلبات الركام البناء بدون آلة تشكيل منفصلة - مما يوفر تكلفة المعدات وتعقيد العملية.

س3: لماذا يتم إقران نموذجين مختلفين للشاشة بدلاً من استخدام شاشات متطابقة؟

تتعامل الشاشة ذات الطابقين 2YKZ3070 مع المهمة ذات الحجم الأكبر المتمثلة في إنتاج الركام النهائي النظيف، بينما تدير الشاشة ذات الطابقين 3YKZ2670 المهمة الأكثر تعقيدًا المتمثلة في تصنيف المواد إلى مواصفات متعددة. إن مطابقة عدد الأسطح والسعة مع المتطلبات المحددة لكل مرحلة يضمن مجموعة كاملة من المنتجات في مسار واحد دون الإفراط في المواصفات الزائدة للمعدات.
