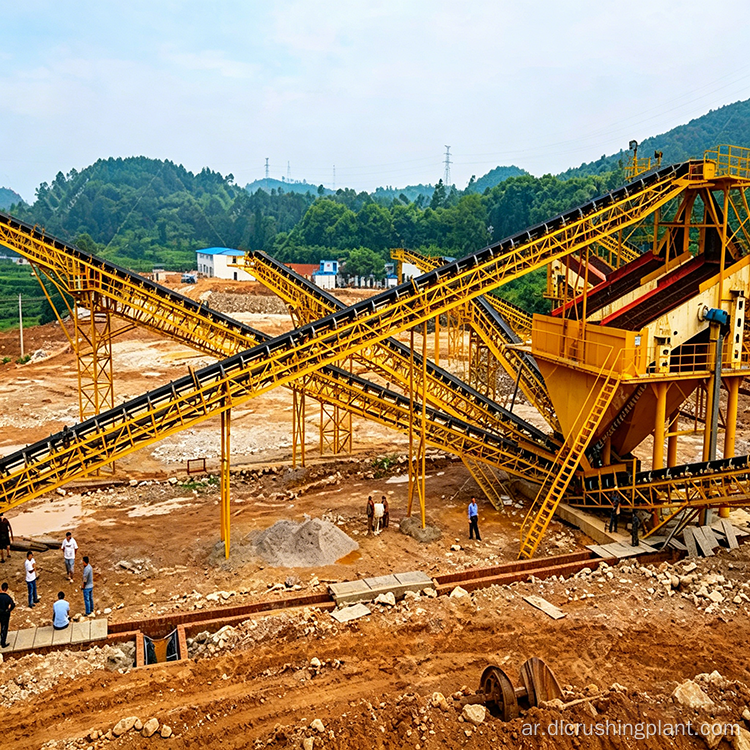

نظام تكسير وغربلة الحجر الجيري باستخدام كسارة مطرقة شديدة التحمل وشاشات اهتزاز دائرية متعددة المراحل

نظرة عامة على المشروع

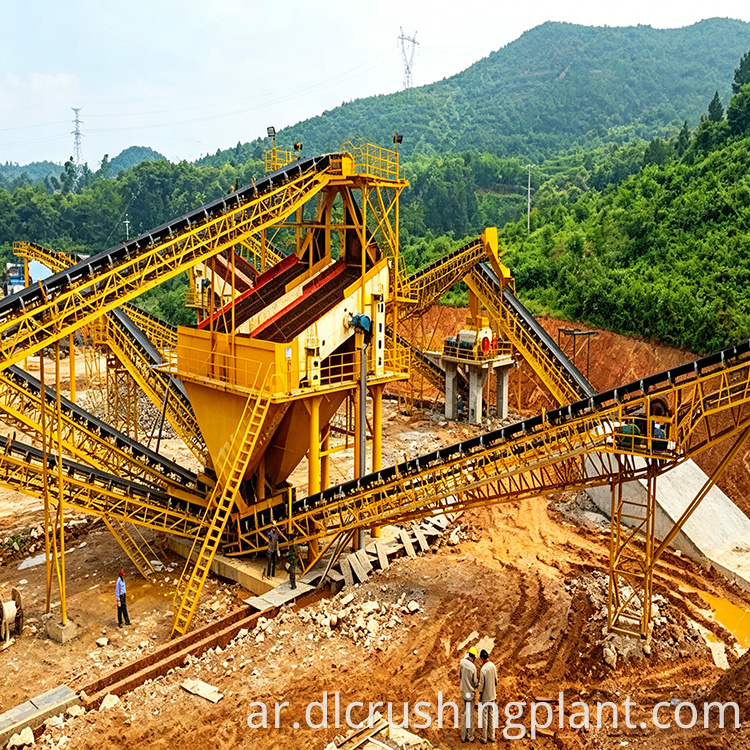

صممت شركة Zhongyu Dingli نظام تكسير وغربلة الحجر الجيري هذا لعميل مقلع للأحجار يسعى إلى تحقيق أقصى قدر من الكفاءة ضمن مساحة صغيرة وميزانية متواضعة. الابتكار الأساسي هو التخلص من الكسارة الفكية الأولية: كسارة مطرقة واحدة شديدة التحمل PCZ1620 تقلل كتل الحجر الجيري الكبيرة إلى الحجم المستهدف في تمريرة واحدة، مما يزيل الحاجة إلى التكسير الثانوي. تتعامل الكسارة المطرقة XPC1012 المخصصة مع تشكيل المواد المعاد تدويرها، بينما تعمل ثلاث شاشات اهتزاز دائرية - اثنتان كبيرتان وواحدة متوسطة - جنبًا إلى جنب لتصنيف الركام إلى مواصفات متعددة. على الرغم من تكوينه المبسط، يحتفظ النظام بجميع الميزات الأساسية بما في ذلك تشغيل الدائرة المغلقة، والفحص متعدد المراحل، والمعالجة المغلقة بالكامل والصديقة للبيئة. بالنسبة لأصحاب المحاجر ذوي المساحة والميزانية المحدودة والذين ما زالوا بحاجة إلى منتجات مجمعة متنوعة، فإن هذا الإعداد يقدم قيمة رائعة.

تفاصيل المعدات

• وحدة التغذية الاهتزازية DLZGC1538 — 6.3 كيلووات × 2، توفر معدل تغذية ثابتًا دون تقلبات
• الكسارة المطرقة الثقيلة PCZ1620 — 315 كيلووات × 2، التكسير الأولي أحادي المسار لكتل ​​الحجر الجيري الكبيرة
• غربال اهتزازي دائري 3YKZ3070 × 2 — وحدات الغربلة الرئيسية للمواد المسحوقة الأولية
• الكسارة المطرقة XPC1012 — 132 كيلووات × 2، تشكيل مخصص وسحق دقيق للمواد المعاد تدويرها
• غربال اهتزازي دائري 3YKZ2070 — يعالج فحص التغذية المرتدة من كسارة التشكيل

تدفق العملية

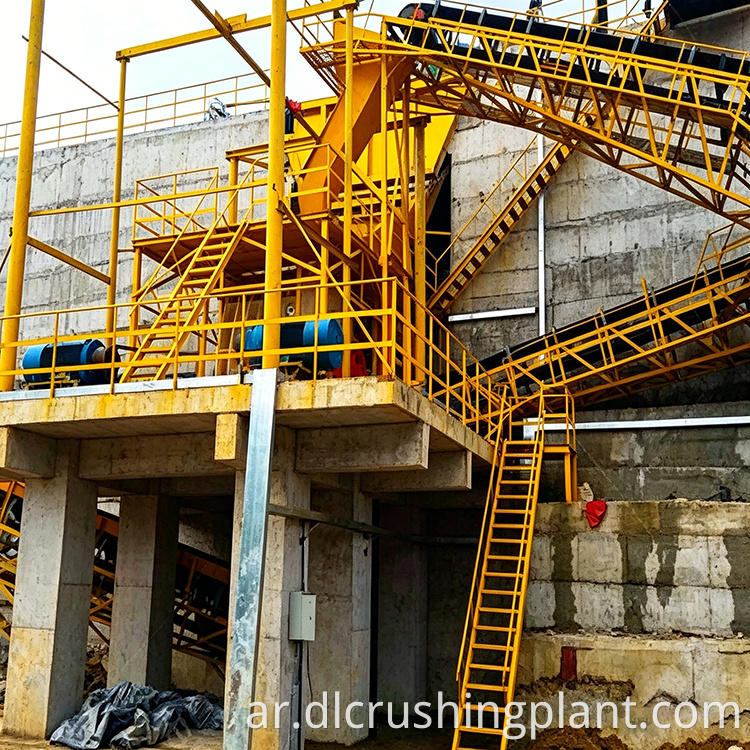

تدخل كتل الحجر الجيري الكبيرة أولاً إلى وحدة التغذية الاهتزازية DLZGC1538، والتي توفر معدل تغذية ثابتًا للكسارة المطرقة الثقيلة PCZ1620. في تمريرة واحدة، تقوم الكسارة بتقليل الحجارة الكبيرة إلى حجم الجسيمات المطلوب، مما يلغي مرحلة الكسارة الفكية تمامًا. تتدفق المواد المكسرة بعد ذلك إلى شاشتين هزازتين دائريتين 3YKZ3070 للغربلة الأولية. يتم نقل الركام المؤهل بمواصفات مختلفة — 1-2، و1-3، و0-5 — إلى أكوام المنتج النهائي الخاصة بها. لا يتم التخلص من المواد كبيرة الحجم أو الأصغر حجمًا؛ إنها تعود عبر الناقل إلى الكسارة المطرقة XPC1012 للتكسير والتشكيل الثانوي. بعد المعالجة، تمر المواد عبر غربال 3YKZ2070؛ يتم تفريغ المواد المؤهلة كمنتج نهائي، في حين تتم إعادة تدوير أي مواد غير مؤهلة متبقية لمزيد من التكسير. والنتيجة هي دائرة مغلقة بالكامل مع عدم وجود أي نفايات.

ثلاثة ابتكارات التصميم

1. تحل الكسارة المطرقة المفردة للخدمة الشاقة محل التكوين المكون من جهازين

للحصول على إنتاج مكافئ، فإن النهج التقليدي يجمع بين الكسارة الفكية والكسارة الصدمية، مما يتطلب كسارة كبيرة بالإضافة إلى قادوس نقل وسيط وناقل. يستخدم هذا الخط كسارة مطرقة واحدة PCZ1620 للخدمة الشاقة لإنجاز نفس عبء العمل. لا تؤدي إزالة آلة واحدة إلى توفير مئات الآلاف من تكاليف الشراء فحسب، بل تؤدي أيضًا إلى إلغاء الأساس والمحرك وحزام النقل وخزانة التحكم الكهربائية ومنصة الصيانة المرتبطة بها. تُترجم نقاط الفشل الأقل إلى عملية أكثر موثوقية وخالية من القلق.

2. كسارة تشكيل مخصصة منفصلة عن التكسير الأولي

بدلاً من إعادة المواد المرفوضة إلى الكسارة الرئيسية - مما يزيد الحمل ويجعل التحكم في شكل الجسيمات أمرًا صعبًا - ينشر هذا الخط وحدة XPC1012 مخصصة حصريًا للتشكيل والسحق الدقيق. ينتج عن ذلك مادة تحتوي على عدد أقل من الجزيئات ذات الشكل الإبري والرقائق وشكل أكثر استدارة، مما يفصل بشكل فعال التكسير الأولي عن التشكيل النهائي دون زيادة كبيرة في التكلفة.

3. ثلاث شاشات ذات أدوار مميزة تزيد من كفاءة الفحص

بدلاً من استخدام شاشات 3YKZ3070 الكبيرة فقط في جميع الأنحاء، تعمل وحدتان 3070 كشاشات رئيسية بينما تتولى وحدة 2070 أصغر حجمًا معالجة التغذية المرتجعة. نظرًا لأن الحجم المعاد تدويره أصغر من حجم التغذية الرئيسية، فإن 2070 مناسب تمامًا. ويضمن هذا النهج ذو الحجم المناسب كفاءة الفحص مع تقليل تكاليف المعدات.

نتائج التكليف

بعد بدء التشغيل، أبلغ عميل المحجر عن العديد من الفوائد الملموسة. شكل الجسيمات من 1-2 و1-3 مجاميع أفضل قليلاً من الخطوط القريبة التي تستخدم تكوينات الفك زائد التأثير، مع عدد أقل من الجزيئات ذات الشكل الإبري والرقائق. استهلاك الطاقة لكل طن أقل بنسبة 15% تقريبًا من الأنظمة المماثلة، ويرجع ذلك في المقام الأول إلى الكسارة الفكية التي تم التخلص منها. تتميز الصيانة بالبساطة - حيث تستخدم كل من الكسارة المطرقة للخدمة الشاقة وكسارة التشكيل مادة رأس المطرقة نفسها، مما يجعل قطع الغيار قابلة للتبديل وتقليل تنوع المخزون. يشعر المالك بالرضا التام عن عملية الفحص: نظرًا لأن كل شاشة من الشاشات الثلاث لها دور محدد، فقد كان الفحص مكتملًا باستمرار مع أحجام إعادة تدوير مستقرة.

التعليمات

س1: لماذا لا يستخدم هذا الخط الكسارة الفكية؟

تحقق الكسارة المطرقة الثقيلة PCZ1620 حجم الجسيمات المطلوب في تمريرة واحدة، مما يجعل الكسارة الفكية غير ضرورية. يؤدي التخلص منها إلى توفير تكاليف الشراء، وتقليل متطلبات الأساس والناقل، وتقليل استهلاك الطاقة بنسبة 15% تقريبًا لكل طن، وإزالة نقطة الفشل الرئيسية من النظام.

س2: ما هو الغرض من كسارة التشكيل المنفصلة XPC1012؟

يتعامل الطراز XPC1012 مع المواد المعاد تدويرها فقط، ويفصل عملية التشكيل عن التكسير الأولي. يؤدي ذلك إلى تقليل حمل الكسارة الرئيسية، وتحسين شكل الجسيمات عن طريق إنتاج عدد أقل من الجزيئات ذات الشكل الإبري والرقائق، والحفاظ على جودة إجمالية ثابتة دون زيادة إجمالي الاستثمار في المعدات بشكل كبير.

س3: لماذا نستخدم حجمين مختلفين للشاشة بدلاً من الشاشات الكبيرة الموحدة؟

تتعامل شاشتان 3YKZ3070 مع التغذية الرئيسية ذات الحجم الكبير، بينما تتعامل شاشتان 3YKZ2070 مع تدفق الإرجاع الأصغر. تعمل مطابقة سعة الغربلة مع حجم المواد الفعلي في كل مرحلة على تحسين كفاءة الفحص وتجنب زيادة حجم المعدات، مما يحافظ على تناسب التكاليف مع الاحتياجات التشغيلية الحقيقية.
