نفايات الحجر الجيري الفك محطم تأثير محطم تشكيل الخط لاستخدام موارد منجم الأسمنت وصنع الرمال

نظرة عامة على المشروع

مشروع الاستخدام الشامل لنفايات الحجر الجيري، والذي تم تطويره من خلال التعاون بين العميل وZhongyu Dingli، يوفر قدرة سنوية تبلغ 3 ملايين طن (800 طن في الساعة). تم بناء المشروع على مرحلتين باستثمارات إجمالية تبلغ حوالي 43.28 مليون يوان (المرحلة الأولى: 28.78 مليون، المرحلة الثانية: 14.5 مليون)، ويعيد استخدام نفايات الصخور والمواد منخفضة الجودة والمواد كبيرة الحجم التي تم فحصها من خط إنتاج الأسمنت. ومن خلال دمجه مباشرة مع خط الأسمنت، يقوم النظام بمعالجة الجزيئات التي يزيد حجمها عن 40 مم إلى ركام ورمال مصنعة، بينما تستمر المواد الأصغر في الوصول إلى فرن الأسمنت - مما يؤدي إلى تحقيق صفر نفايات تقريبًا من المنجم.

تفاصيل المعدات

• الكسارة الصدمية DLPC1622 (المشكل): قدرة 600-900 طن في الساعة لنفايات الحجر الجيري الأكبر من 40 مم. يجمع بين وظائف التكسير والتشكيل، مما يقلل من الجزيئات ذات الشكل الإبري والرقائق. صفائح وبطانات مطرقة شديدة المقاومة للاهتراء ومناسبة للحجر الجيري متوسط ​​الصلابة. حجم جسيمات التفريغ قابل للتعديل.

• الغربال الاهتزازي الدائري ذو الطابقين DL2YKZ3070 (أساسي): يعالج 300-600 طن في الساعة لكل وحدة. يقوم السطح العلوي بإرجاع المواد الأكبر من 30 مم إلى المشكل؛ يرسل السطح السفلي المواد الأصغر من 30 مم إلى الفحص الثانوي. تصميم مغلق بالكامل مع أنابيب متكاملة لجمع الغبار. هزاز مشحم بالزيت.

• الغربلة الاهتزازية الدائرية ذات الطابقين DL2YKZ3680 (ثانوية): معالجة سطح الغربلة الأكبر بقدرة 400-800 طن في الساعة، مثبتة على سطح الصومعة. يتم إنتاج حجمين نهائيين: 20-30 مم و10-20 مم؛ تسقط المواد الدقيقة (0-10 مم) من أجل صنع الرمل. يستخدم فرق الارتفاع لتغذية الصوامع المباشرة، مما يؤدي إلى التخلص من معدات الرفع.

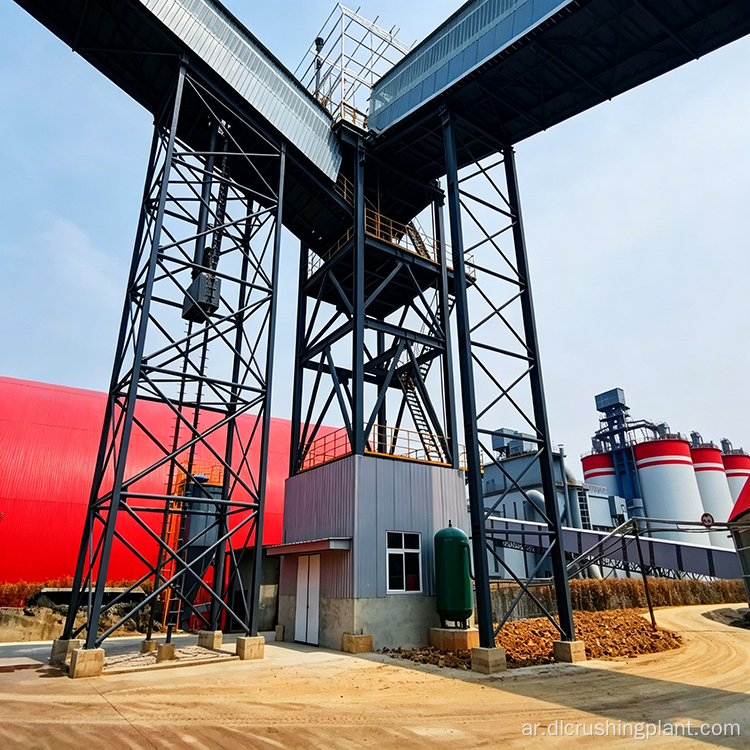

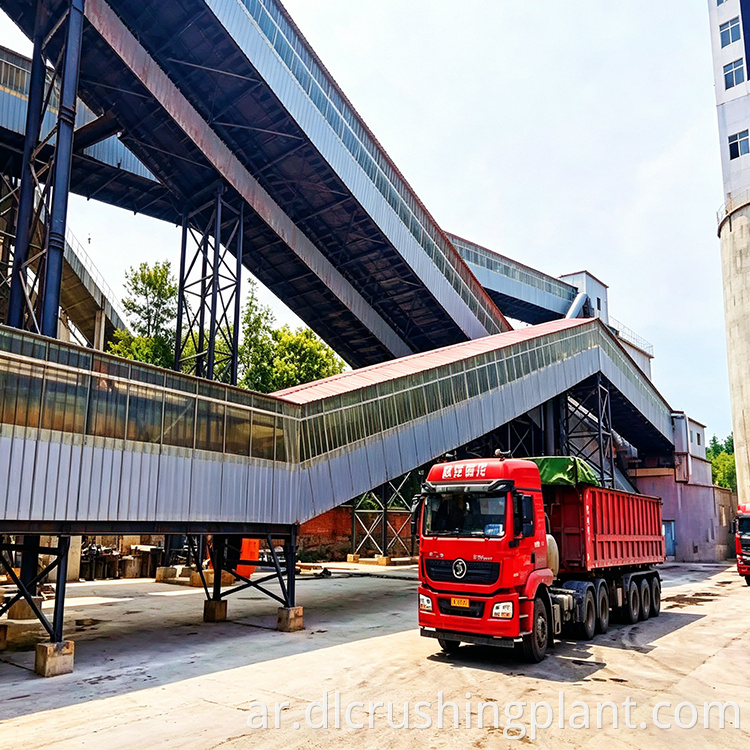

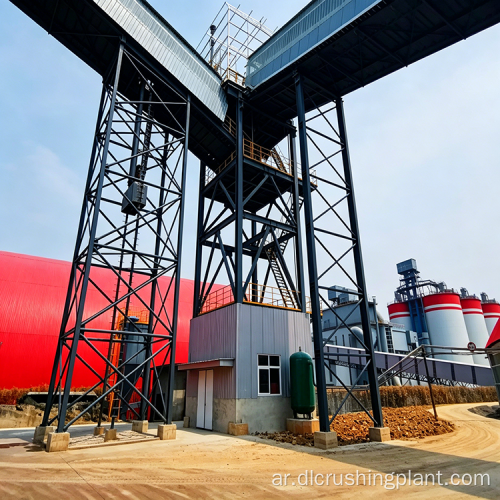

• الحزام الناقل: قدرة نقل تزيد عن 800 طن في الساعة بعرض حزام 1.2 متر أو 1.4 متر. يربط بين مراحل التكسير والغربلة والإرجاع والتخزين. تصميم معرض مغلق جزئيًا يقلل من انبعاثات الغبار.

• ورشة صنع الرمل: منشأة مخصصة تعالج المواد الدقيقة من 0 إلى 10 مم إلى رمل مصنع للإنشاءات من 0 إلى 5 مم. مجهزة بكسارة VSI أو كسارة دقيقة. يستخدم بالكامل نفايات الصخور لتحقيق صفر انبعاثات.

• نظام تجميع الغبار الكيس النفاث النبضي: يغطي جميع نقاط توليد الغبار بما في ذلك السحق والغربلة والنقل وإنتاج الرمال. تركيز الانبعاثات ≥30 مجم/م3. يضمن الامتثال البيئي داخل ورشة العمل ومباني المصنع.

أبرز معالم المشروع

تآزر خط الأسمنت: تحويل نفايات الصخور إلى ركام

ينتج عن تعدين الأسمنت التقليدي كميات كبيرة من شظايا الصخور التي يزيد حجمها عن 40 ملم، والتي تم التخلص منها سابقًا أو استخدامها للردم منخفض القيمة. يقوم هذا الخط مباشرة بمعالجة المواد كبيرة الحجم التي تم غربلتها مسبقًا من خط الأسمنت إلى ركام، بينما تستمر المواد الأصغر من 40 مم في فرن الأسمنت. من خلال استخدام نفس الصخور لغرضين، لا ينتج المنجم أي نفايات تقريبًا، مما يحسن بشكل كبير معدل الاستخدام الشامل لموارد الحجر الجيري.

فحص على مرحلتين مع تداول حلقة مغلقة

تقوم الشاشة الرئيسية (DL2YKZ3070) بإعادة تدوير المواد الأكبر من 30 مم إلى آلة التشكيل لإعادة سحقها، وتشكيل نظام حلقة مغلقة. تفصل الغربال الثانوي (DL2YKZ3680) بين منتجين نهائيين — 20–30 مم و10–20 مم — في أعلى الصومعة. يتم تغذية المواد الدقيقة (0-10 مم) مباشرة إلى ورشة صنع الرمل. العملية برمتها لا تنتج أي تفريغ خارجي، وتنتج منتجات نهائية نظيفة ذات محتوى ناعم منخفض.

الاستثمار المرحلي: الأساسي أولاً، والتوسع لاحقاً

استثمرت المرحلة الأولى 28.78 مليون يوان لإنشاء الإطار الأساسي للتكسير والغربلة والنقل، وإنتاج الركام في البداية 20-30 ملم و10-20 ملم. أضافت المرحلة الثانية 14.5 مليون يوان لورشة صنع الرمل وأنظمة تخزين وإزالة الغبار الموسعة. ويمكن للعملاء المضي قدماً بمرونة بناءً على ظروف السوق والقدرة المالية، وهو ما يعد أكثر حكمة من استثمار كبير مقدمًا.

آلة التشكيل بالإضافة إلى شاشة الاهتزاز للحصول على شكل جسيمات ممتاز

تعمل الكسارة التصادمية DLPC1622 كمشكل بدلاً من المطرقة التقليدية أو الكسارة الفكية، وهي مصممة خصيصًا لتحسين شكل الجسيمات والتحكم بشكل فعال في محتوى شكل الإبرة والرقائق. مقترنة بغرابيل هزازة ذات طابقين ذات كفاءة عالية، فإنها تلبي متطلبات الخرسانة عالية القوة وركام الطرق.

الاستخدام الشامل لنفايات الصخور في ثلاثة منتجات

تتم معالجة نفايات الصخور الأكبر من 40 مم من خط الأسمنت إلى ركام 20-30 مم و10-20 مم للبيع المباشر، ومواد دقيقة 0-10 مم للرمل المصنع. عمليا لا تتطلب أي مواد نفايات تخزينا. إن ما كان ذات يوم بمثابة صداع بيئي واستخدام الأراضي قد تحول إلى ثلاثة منتجات عالية القيمة.

التطبيقات المناسبة

يعد خط الإنتاج هذا مثاليًا لأصحاب مناجم الأسمنت أو المشغلين الذين لديهم خطوط تكسير الحجر الجيري القريبة التي تنتج كميات كبيرة من النفايات الصخرية كبيرة الحجم (أكثر من 40 مم) يوميًا. يتيح التكوين المتكامل بخط الأسمنت المكون من مرحلتين - جهاز تشكيل الصدمات، والشاشات الاهتزازية الدائرية ذات الطابقين، وورشة صنع الرمل، ونظام جمع الغبار - تحويل نفايات الصخور إلى مجاميع ورمال مصنعة بتكلفة منخفضة دون استثمار كبير مقدمًا.

التعليمات

س1: كيف يتكامل خط الإنتاج هذا مع خط إنتاج الأسمنت؟

تعمل الكسارة الخاصة بخط الأسمنت على تكسير الخام الخام؛ يتم تغذية الجسيمات الأصغر من 40 مم مباشرة إلى نظام المواد الخام الأسمنتية، بينما يتم إرسال المواد الأكبر من 40 مم إلى هذا الخط لمعالجة الركام. ويعني هذا النهج ثنائي الغرض أن المنجم لا ينتج أي نفايات تقريبًا.

س2: كيف يعمل نظام الحلقة المغلقة للفحص على مرحلتين؟

تقوم الغربال الأساسي (DL2YKZ3070) بإرجاع المواد الأكبر من 30 ملم إلى آلة التشكيل لإعادة سحقها. تقوم الغربال الثانوي (DL2YKZ3680) بفصل المنتجات النهائية 20-30 مم و10-20 مم، في حين يتم تغذية المواد الدقيقة 0-10 مم إلى ورشة صنع الرمل. لا يتم تفريغ أي مادة خارجيا.

س3: ما فائدة أسلوب الاستثمار المرحلي؟

أنشأت المرحلة الأولى (28.78 مليون يوان) إطار التكسير والغربلة الأساسي. أضافت المرحلة الثانية (14.5 مليون يوان) ورشة صنع الرمل وأنظمة موسعة. يتيح ذلك للعملاء المضي قدمًا بناءً على ظروف السوق والقدرة المالية، مما يقلل الضغط المالي الأولي مقارنة باستثمار واحد كبير.
