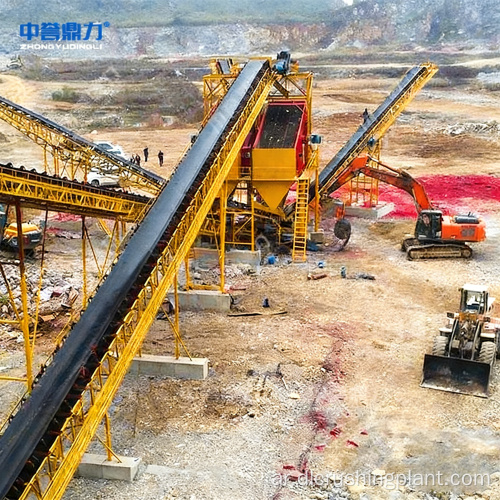

خط إنتاج متكامل لمجموعات الحجر الجيري والرمال المصنعة مزود خدمة EPC العالمي لمشاريع الحجر الجيري

تم تصميم خط الإنتاج هذا خصيصًا لصخور الكربونات ذات الصلابة المنخفضة مثل الحجر الجيري. مع قدرة إنتاجية قابلة للتخصيص تبلغ 100-1000 طن متري في الساعة، فإنها تستخدم عملية مبسطة تتكون من "سحق مرحلة واحدة بكسارة مطرقة ثقيلة + تكسير ناعم بآلة تشكيل + صنع الرمل ثنائي الدوار DLZSJ (اختياري) + تصنيف غربال اهتزاز دائري + تجميع غبار الأكياس." تتيح هذه العملية المبسطة الإنتاج المتزامن لثلاثة أنواع من المنتجات: ركام الحجر المسحوق والرمل المصنع ومسحوق الحجر الجيري.

يتم استخدامه في المقام الأول في خلط إنتاج الأسمنت، والركام الخرساني، والطرق الفرعية للطرق السريعة، وكمادة خام صناعية لمسحوق الحجر الجيري في الصناعات الورقية والكيميائية والمعدنية.

التحديات الرئيسية: تتضمن العمليات التقليدية متعددة المراحل التي تستخدم الكسارات الفكية والكسارات الصدمية قطعًا عديدة من المعدات، وتتطلب مساحة كبيرة، وتتطلب استثمارًا أوليًا مرتفعًا؛ وتؤدي صلابة الحجر الجيري المنخفضة إلى الإفراط في التكسير، مما يؤدي إلى انخفاض الإنتاج الكلي؛ تشكل المستويات العالية من الغبار الساحق مخاطر الامتثال البيئي، مما قد يؤدي إلى إيقاف الإنتاج.

أبرز الحلول: تحل الكسارة المطرقة الثقيلة ذات المرحلة الواحدة محل الكسارة الفكية ذات المرحلتين + إعداد الكسارة التصادمية، مما يؤدي إلى تبسيط العملية وتقليل الاستثمار بنسبة 30% إلى 40%؛ آلة التشكيل مخصصة للمعالجة الثانوية للمواد ذات الحجم الكبير، مما يضمن شكل جسيم مستدير؛ تتميز آلة صنع الرمل ذات الدوار المزدوج DLZSJ الاختيارية بتكسير حجرة مزدوجة "حجر على حجر" للحصول على إنتاجية عالية من الرمال؛ تعد مجمعات الغبار الأكياس من المعدات القياسية، مما يتيح الاسترداد الكامل وإعادة استخدام مسحوق الحجر الجيري؛ يسمح التحكم المركزي PLC بالتكيف المرن مع نطاق واسع من السعة يتراوح بين 100-1000 طن متري في الساعة.

التغذية: يتم تغذية الحجر الجيري الخام بشكل موحد في الكسارة المطرقة للخدمة الشاقة عبر وحدة التغذية الاهتزازية. معدل التغذية قابل للتعديل عبر محرك التردد المتغير.

التكسير الأولي: تعمل الكسارة المطرقية شديدة التحمل على تقليل حجم التغذية إلى أقل من 30 مم؛ تتوافق معظم المواد مع المواصفات في تمريرة واحدة وتنتقل إلى الغربلة، في حين يتم إرسال كمية صغيرة من المواد ذات الحجم الكبير إلى آلة التشكيل.

التشكيل والسحق الدقيق: تقوم كسارة التشكيل بإجراء تكسير وتشكيل ثانوي دقيق للمواد كبيرة الحجم، مما يضمن تلبية كل من شكل الجسيمات والتدرج للمواصفات.

إنتاج الرمل (اختياري): يقوم صانع الرمل ثنائي الدوار DLZSJ بإجراء معالجة عميقة لإنتاج رمل دائري مصنوع آليًا بمعامل دقة قابل للتعديل.

التصنيف والغربلة: تقوم غربال اهتزازي دائري بفرز الركام (أحجام مختلفة من 5-30 ملم)، والرمل المصنع (0-5 ملم)، ومسحوق الحجر (<0.075 ملم)؛ يتم إرجاع المواد كبيرة الحجم إلى الدائرة.

جمع الغبار وتخزينه ونقله: يقوم مجمع الغبار الكيس بالتقاط مسحوق الحجر لاستخدامه كمنتج صناعي، والذي يتم بعد ذلك نقله عبر ناقل حزامي مغلق إلى صومعة التخزين.

تصميم الحل: تخصيص مواصفات الكسارة المطرقة الثقيلة وتكوينات صنع الرمل بناءً على تكوين الخام ومواصفات المنتج المستهدف؛ توفير تخطيطات ثلاثية الأبعاد وتقديرات الاستثمار.

تصنيع المعدات: يتم بحث وتطوير وتصنيع الكسارات المطرقة الثقيلة، وآلات التشكيل، وآلات صنع الرمل ذات الدوار المزدوج DLZSJ، والشاشات الاهتزازية، ومجمعات الغبار بشكل مستقل؛ تخضع كل وحدة لاختبار فردي قبل الشحن.

التثبيت والتشغيل: إرشادات في الموقع للتركيب والتشغيل المتكامل للخط الكامل، مع التركيز على معايرة فجوات المطرقة وأحجام شبكات الغرابيل؛ اختبار قبول الحمولة الكاملة لمدة 72 ساعة.

إدارة التشغيل والصيانة: الاستبدال المجدول لرؤوس المطرقة والبطانات، وصيانة أكياس مرشح تجميع الغبار، وعمليات التفتيش المنتظمة، وتشخيص الأخطاء عن بعد؛ عمر البطارية > 85%.

مشروع EPC الشامل لركام الحجر الجيري والرمال المصنعة في ولاية أوجون، نيجيريا. العميل هو القسم الإجمالي لمجموعة أسمنت محلية كبرى، مع احتياطيات من الحجر الجيري في منطقة التعدين تتجاوز 100 مليون طن متري. قام Zhongyu Dingli بتسليم 600 متر. تحتوي الرمال المصنعة على محتوى طين أقل من 1%، مع ركام على شكل إبرة ورقائق أقل من 8% وقيمة سحق أقل من 22%، بما يتوافق مع معيار 444 شيكل. يتم جمع مسحوق الحجر وإعادته إلى خط إنتاج الأسمنت، مما يؤدي إلى عدم تفريغ النفايات. يبلغ استهلاك الكهرباء حوالي 8.5 كيلو وات في الساعة لكل طن متري من المواد، مما يمثل انخفاضًا بنسبة حوالي 22% مقارنةً بتكوين الكسارة الفكية + الكسارة التصادمية.

تعليقات العملاء: "لقد أدى حل الكسارة المطرقية الثقيلة ذات العملية القصيرة إلى تقليل أثر خط الإنتاج بنسبة 40% تقريبًا، وكانت فترة التشغيل أسرع بشهرين من المتوقع. تنتج آلة صنع الرمل DLZSJ شكلًا ممتازًا للجسيمات، كما أبلغ عملاء الخرسانة عن قابلية تشغيل جيدة أثناء البناء. يتم إرجاع مسحوق الحجر الذي تم جمعه عن طريق نظام جمع الغبار إلى مصنع الأسمنت، مما يؤدي حقًا إلى تحقيق صفر نفايات."

س 1: ما هي المزايا الرئيسية لحل الكسارة المطرقة الثقيلة مقارنة بالكسارة الفكية التقليدية + إعداد الكسارة الصدمية؟

ج: هناك حاجة إلى عدد أقل من الوحدات، مما يقلل الاستثمار بنسبة 30% إلى 40%؛ يتم تقليل استهلاك الكهرباء بنسبة 20%-25%؛ ويتم تقليل البصمة بنسبة 40% إلى 50% من محلول الركام الأسمنتي الأوتوماتيكي. إنها مناسبة للإنتاج على نطاق واسع للمواد ذات الصلابة المتوسطة إلى المنخفضة مثل الحجر الجيري.

السؤال الثاني: كيف يتم تحقيق نطاق السعة الواسع الذي يتراوح بين 100 و1000 طن في الساعة؟

ج: من خلال مجموعات من مواصفات الوحدة الرئيسية وكمياتها: 100-300 طن في الساعة مع وحدة واحدة صغيرة إلى متوسطة الحجم؛ 400-600 طن في الساعة مع وحدة كبيرة الحجم أو وحدتين بالتوازي؛ 700-1000 طن في الساعة مع وحدات متعددة متوازية بالإضافة إلى تكوينات موسعة لمحطة معالجة مسحوق الحصى من الحجر الجيري. يبقى تدفق العملية دون تغيير.

س 3: ما هي مزايا آلة صنع الرمل ذات الدوار المزدوج DLZSJ؟

ج: تعمل آلية التكسير ذات الدوار المزدوج على زيادة إنتاجية الرمال بنسبة 15% إلى 20% مقارنة بنماذج الدوار الفردي، وتنتج أشكالًا مستديرة للجسيمات، وتقلل من التكسير الزائد، وتقلل من استهلاك الطاقة لكل وحدة. إنها مناسبة بشكل خاص للمواد ذات الصلابة المتوسطة إلى المنخفضة مثل الحجر الجيري.

س 4: هل يتم إهدار إنتاج مسحوق الحجر؟

ج: لا. بعد أن يتم تجميعه بالكامل بواسطة مجمع الغبار الأكياسي، يمكن استخدامه كمكون أسمنتي، أو خليط خرساني، أو بيعه كمسحوق كربونات الكالسيوم الصناعي، أو معدات تكسير الحجر الجيري الصناعية لضمان استخدام الموارد بنسبة 100%.

احصل على حل مخصص لخط إنتاج الرمل الكلي للحجر الجيري | اتصل بفريق الهندسة Zhongyu Dingli
