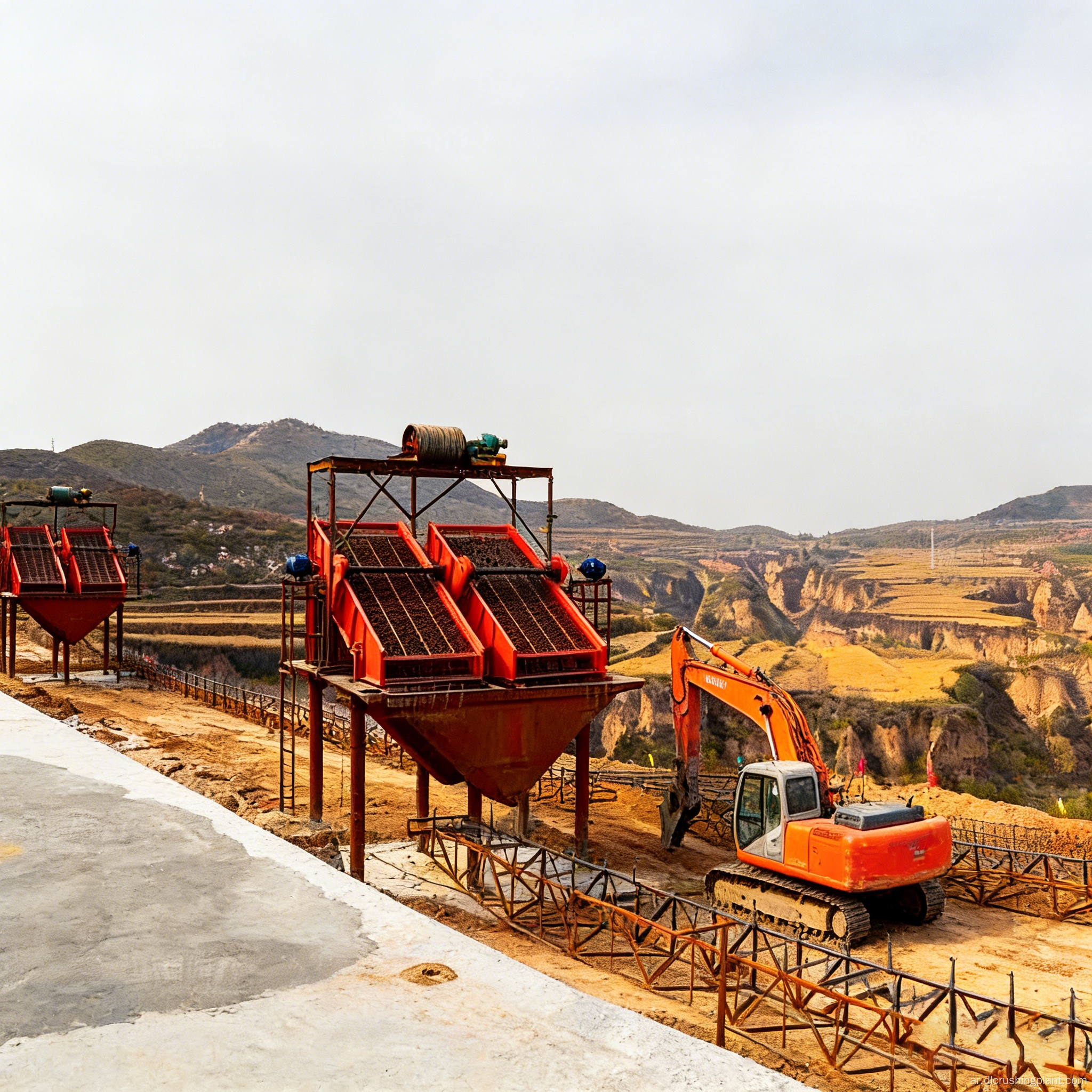

نظام التكسير والغربلة الأولي المتكامل لمناجم الحجر الجيري الجديدة

تستخدم منشأة تجميع الحجر الجيري المنشأة حديثًا، بقدرة إنتاجية يومية تبلغ 10,000 طن متري، عملية تكسير على مرحلتين تتكون من التكسير الخشن والتشكيل باستخدام الكسارة المطرقية الثقيلة DLPCZ1620، يليها التحكم الدقيق وإعادة تدوير مواد التغذية عبر آلة التشكيل DLPC1216. تم تجهيز النظام بوحدة تغذية ZGC2050 للخدمة الشاقة، بالإضافة إلى شاشتين اهتزازيتين دائريتين كبيرتين 3YKZ3070 و2YKZ3070، لإنتاج ركام ممتاز بمواصفات مختلفة، بما في ذلك "حجر مي"، 0.5-1 مم، 1-2 مم، و1-3 مم. الخط بأكمله عبارة عن منجم أخضر تم إنشاؤه حديثًا ويتميز بقدرة إنتاجية عالية، وشكل جسيمات ممتاز، ومعدل سحق مفرط منخفض للغاية.

التحديات الأساسية: في المناجم التي تبلغ طاقتها 10000 طن متري، تجبر اختناقات سعة الوحدة الواحدة العديد من الآلات على العمل بالتوازي، مما يؤدي إلى تعقيد التشغيل والصيانة؛ يؤدي التكسير على نطاق واسع إلى ارتفاع معدلات التكسير الزائد، مما يؤدي إلى توليد نفايات كبيرة؛ ويؤدي الاختيار غير المناسب للمعدات اللازمة للمناجم الجديدة إلى استثمارات زائدة عن الحاجة.

أبرز الحلول: تدمج الكسارة المطرقة للخدمة الشاقة DLPCZ1620 وظائف التكسير والتشكيل في وحدة واحدة؛ تضمن فتحة التغذية الكبيرة قدرة عالية على التكيف، مما يؤدي إلى إنتاج الرمل والحصى بشكل جسيمات موحد في مسار واحد؛ تقوم آلة التشكيل DLPC1216 بإجراء تشكيل ثانوي دقيق فقط على المواد المرجعة ذات الحجم الكبير، مما يمنع الإفراط في سحق الدفعة بأكملها وزيادة معدل الإنتاج إلى أكثر من 92%؛ تضمن الغرابيل الاهتزازية المزدوجة ذات الحجم الكبير 3YKZ3070 + 2YKZ3070 التدريج الدقيق، مما ينتج أربع مواصفات مختلفة في تمريرة واحدة.

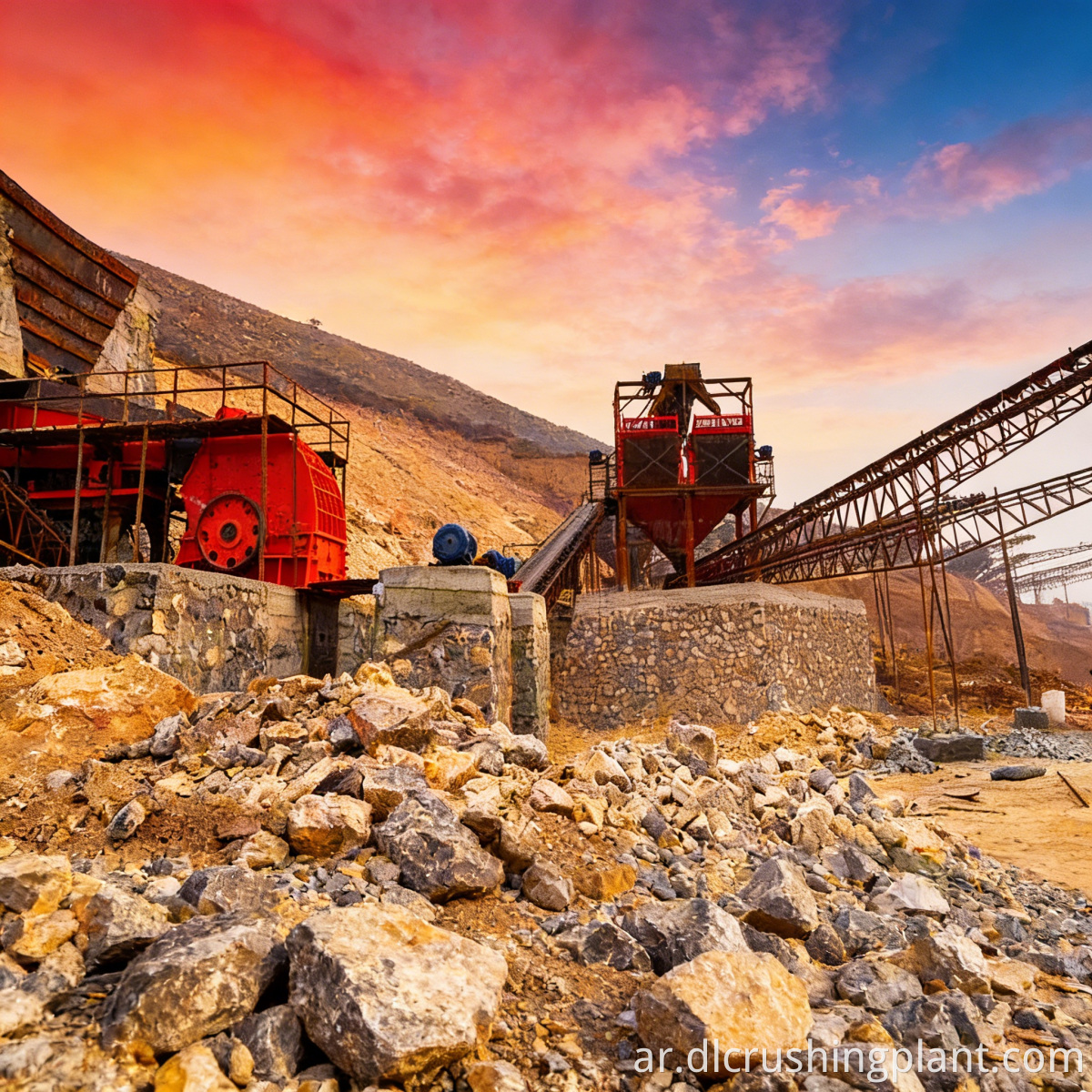

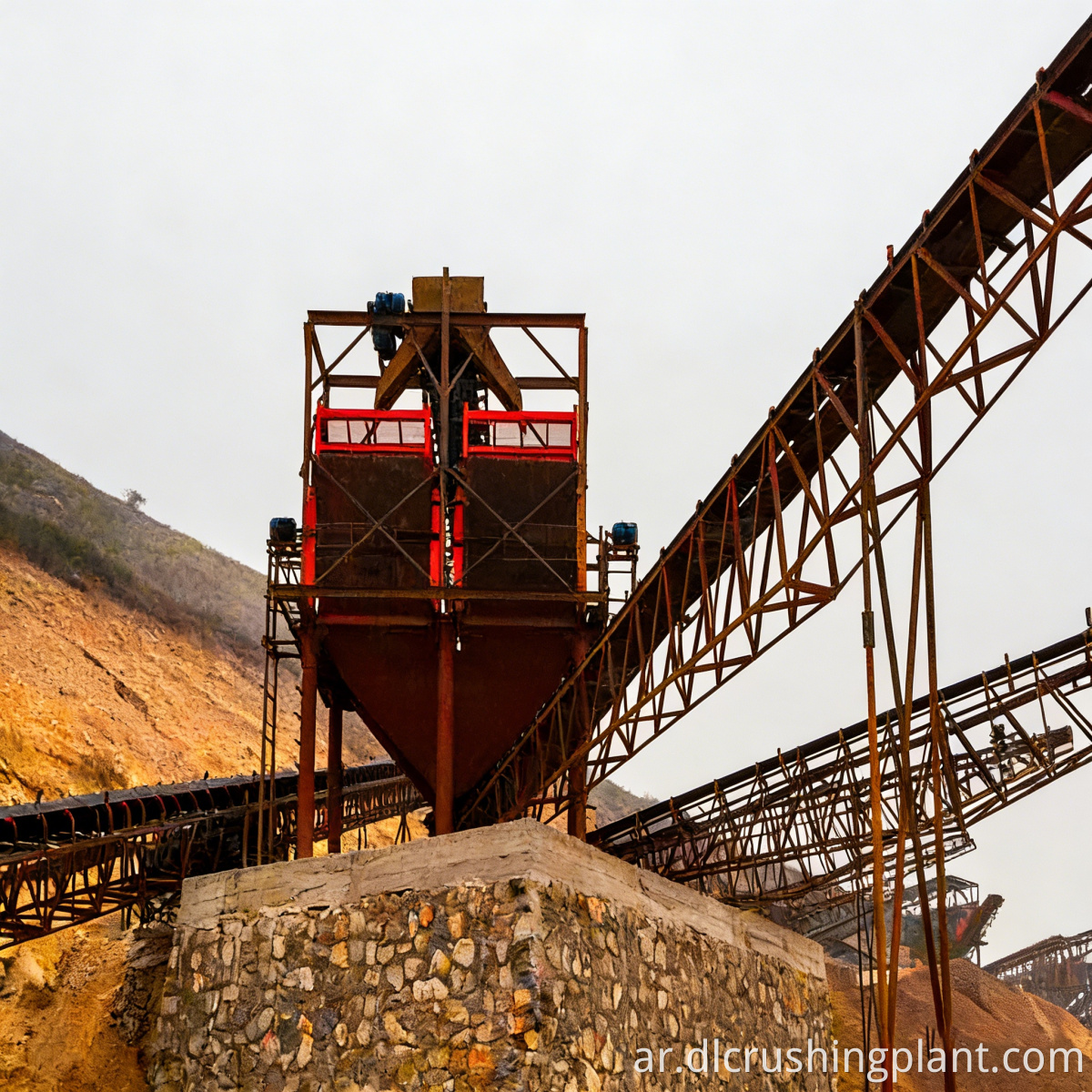

الحجر الجيري الخام ← وحدة التغذية الثقيلة ZGC2050 للتغذية الموحدة ← كسارة المطرقة الثقيلة DLPCZ1620 (التكسير والتشكيل المتكامل) التشكيل بمسار واحد ← يدخل الخليط المسحوق إلى شاشة الاهتزاز الدائرية ثلاثية الطبقات 3YKZ3070 للتصنيف الأولي ← يتم إرجاع المواد كبيرة الحجم من الجزء كبير الحجم لإعادة الغربلة بعد التكسير الدقيق الثانوي بواسطة آلة التشكيل DLPC1216 ← الغربلة الثانوية والتصنيف الدقيق عبر 2YKZ3070 شاشة اهتزاز دائرية مزدوجة الطبقة ← يتم تخزين أربعة مواصفات للمنتج النهائي — Mishi، 0.5–1 مم، 1–2 مم، و1–3 مم — بشكل منفصل. نظام التحكم المتشابك ذو الشاشة المزدوجة المدمج مع ماكينة التشكيل يعالج فقط المواد المعادة، مما يضمن معدل سحق زائد يمكن التحكم فيه ومعدل نفايات أقل من 8%.

تصميم الحل: تقييم موارد المناجم، وتحليل الخام الشامل، وتخطيط المخطط الرئيسي بمقياس 10000 طن متري، واختيار المعدات ومطابقتها، وخطة تقييم الأثر البيئي للمناجم الخضراء. تصنيع المعدات: وحدة التغذية ZGC2050، والكسارة المطرقة الثقيلة DLPCZ1620، وآلة التشكيل DLPC1216، وشاشات الاهتزاز الدائرية الكبيرة 3YKZ3070 و2YKZ3070، ونظام النقل، وأنظمة جمع الغبار وتوزيع الطاقة، وأنظمة التحكم المركزية - جميعها يتم تصنيعها داخليًا ومعتمدة وفقًا لمعايير CE/ISO. التركيب والتشغيل: 25-35 يومًا لتركيب خطوط الإنتاج الكاملة في المناجم واسعة النطاق، بما في ذلك التشغيل المتكامل حتى الإنتاج بكامل طاقته والامتثال للمعايير. إدارة العمليات والصيانة: تدريب منهجي للمشغلين، وضمان لمدة عام على المعدات الأساسية، ومخزون مخصص لقطع الغيار، وعمليات فحص منتظمة، وتشخيص عن بعد.

مشروع مصنع الركام بالرياض، المملكة العربية السعودية: إنتاج يومي قدره 10.000 طن متري من الحجر الجيري في منجم أخضر تم إنشاؤه حديثًا. يتميز النظام بكسارة مطرقة DLPCZ1620 للخدمة الشاقة مقترنة بآلة تشكيل DLPC1216 لإعادة التدوير التي يتم التحكم فيها بدقة، إلى جانب نظام الشاشة المزدوجة (3YKZ/2YKZ3070) تحت التحكم المتكامل، مما ينتج ركامًا عالي الجودة من الحجر المتري وتدرج ثلاثي الدرجات. تقوم آلة التشكيل بمعالجة 15% فقط من المواد المرتجعة ذات الحجم الكبير، مع معدل سحق زائد أقل من 8% وإنتاجية منتج تبلغ 93%. ويعمل المصنع بكامل طاقته بشكل متواصل لمدة عامين ونصف منذ بدء تشغيله.

تعليقات العملاء: "إن إعداد الكسارة المزدوجة مع DLPC1216 الذي يشكل الحجم الكبير فقط هو أمر رائع - لقد حصلنا على أكثر من 93% من إنتاجية المنتج دون أي هدر تقريبًا. تتعامل الغرابيل 3YKZ3070 و2YKZ3070 مع 10000 طن متري يوميًا دون أي اختناقات. يتم تسليم مصنع للحجر الجيري على مستوى عالمي في الوقت المحدد."

س: لماذا هناك حاجة إلى آلة تشكيل منفصلة بدلاً من تشكيل التغذية بأكملها؟

ج: إن الكسارة المطرقة الثقيلة DLPCZ1620 نفسها تجمع بين وظائف التكسير والتشكيل؛ ما يقرب من 85% من المواد تلبي مواصفات حجم الجسيمات في تمريرة واحدة. مجموعات كاملة مصنوعة حسب الطلب من المعدات لمناجم إنتاج الركام المتميزة تعمل آلة التشكيل DLPC1216 على تحسين 15% فقط من المواد كبيرة الحجم التي يتم إرجاعها من الغربال، مما يتجنب التكسير الزائد واستهلاك الطاقة المهدرة الناتج عن التشكيل بالحجم الكامل. خدمات متكاملة للمحاجر الكبيرة التي تنتج الركام ذو شكل الحبوب الممتاز، مما يزيد من إنتاجية المنتج إلى أكثر من 93% ويقلل من استهلاك الطاقة بنسبة 20% تقريبًا مقارنة بحل التشكيل بالحجم الكامل.

س: ما هو حجم خط الإنتاج بقدرة يومية تبلغ 10,000 طن متري؟

ج: يتطلب قسم العملية الأساسية (التكسير + الغربلة + مخزون المنتج النهائي) حوالي 300 × 150 مترًا، بمساحة إجمالية تبلغ حوالي 45000 متر مربع. مجموعة كاملة من المعدات لمشروع EPC الجاهز لمنجم الحجر الجيري الجديد، يمكن تخصيص التخطيطات الخطية أو على شكل حرف L أو على شكل حرف U بناءً على تضاريس موقع المنجم؛ يخضع التصميم المحدد للخطة الرئيسية ثلاثية الأبعاد.
