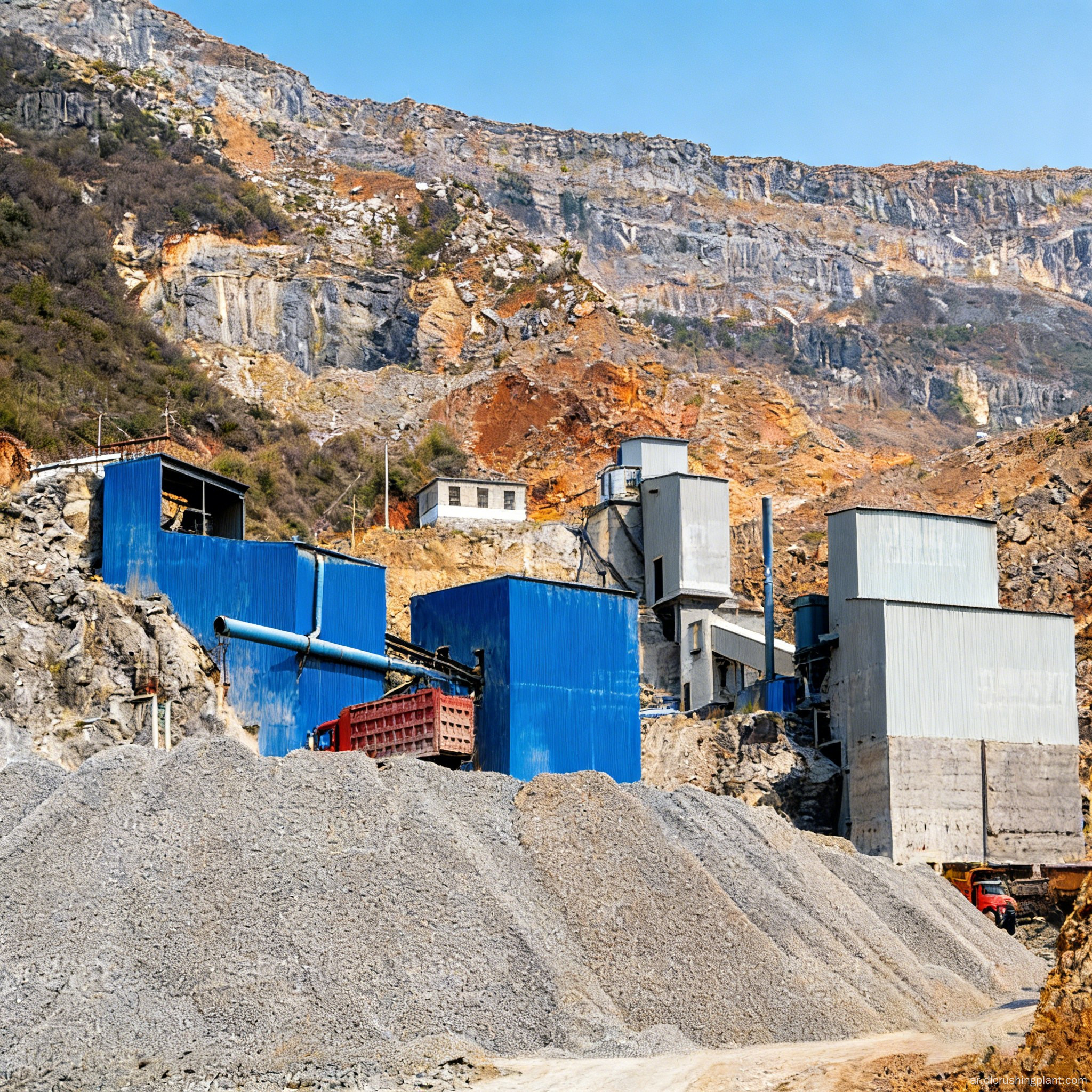

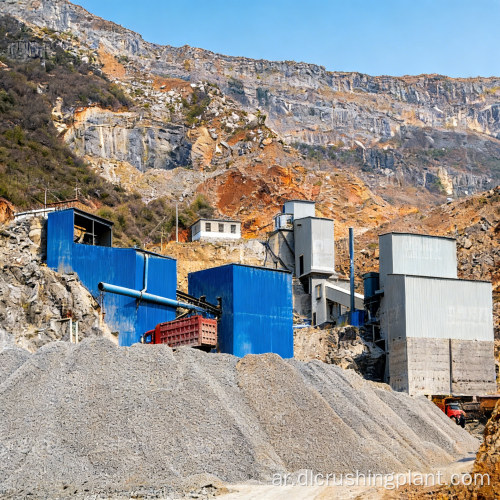

مشروع جاهز لنظام تكسير آلي مزدوج عالي الكفاءة للحجر الجيري والركام المصنف عالي الجودة

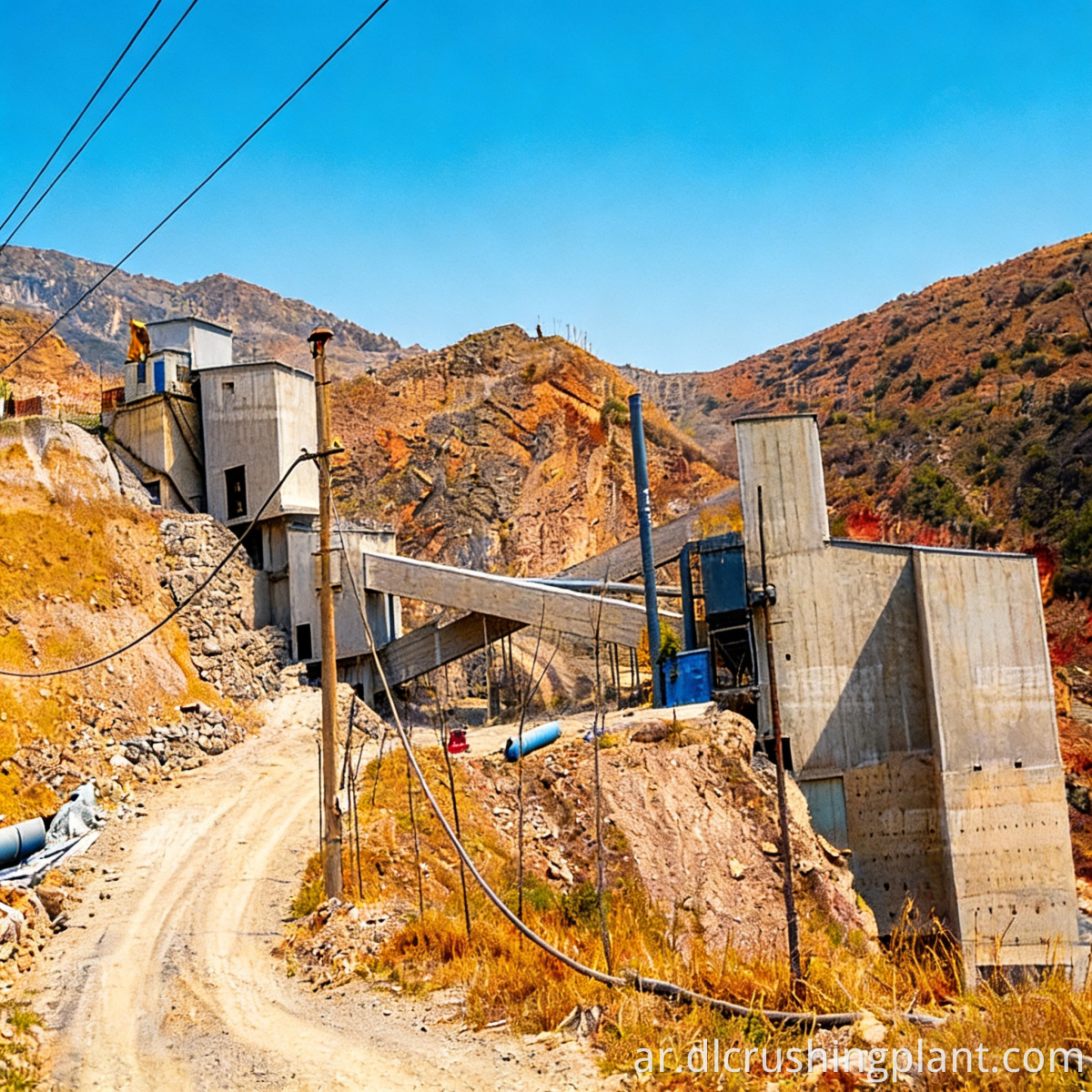

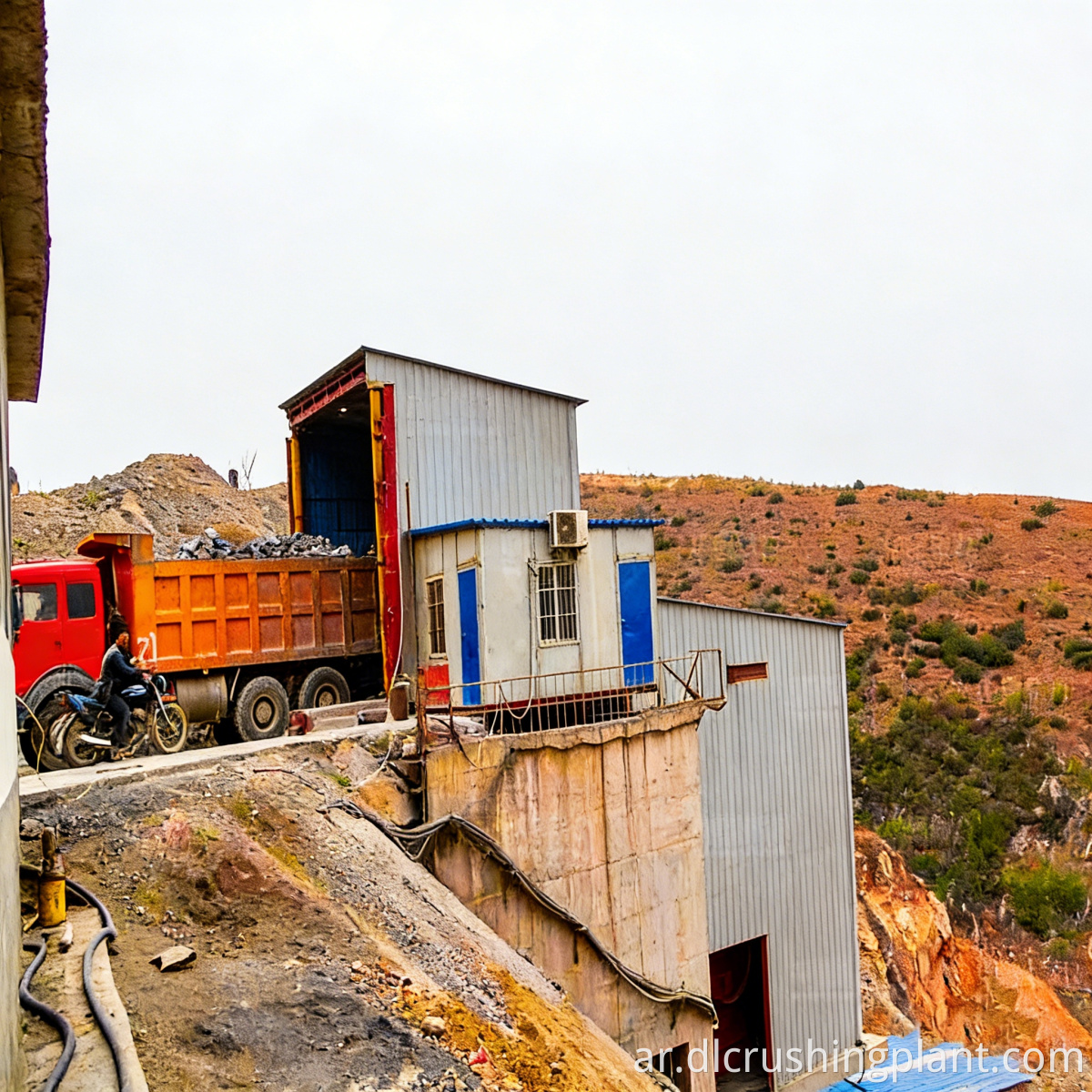

إن خط الإنتاج الكلي للحجر الجيري، بقدرة إنتاجية تبلغ 500 طن متري في الساعة، يستخدم تخطيطًا متدرجًا. تعمل الكسارة المطرقة للخدمة الشاقة PCZ1512 كوحدة التكسير الأولية، حيث تقوم بالتكسير الخشن وتشكيل الخام الخام الذي يقل حجمه عن 75 سم. يخضع الناتج بعد ذلك للسحق الدقيق الثانوي في الكسارة المطرقية PC1012 لضمان أن حجم الجسيمات يلبي المواصفات. تتميز كلا الماكينتين بقدرات تشكيل مدمجة، مما يؤدي إلى الحصول على منتج نهائي ذو محتوى منخفض من الجسيمات على شكل إبرة ورقائق وشكل جسيمات ممتاز. يستخدم التصميم المتدرج اختلافات الارتفاع الطبيعية لتمكين تدفق المواد المغذاة بالجاذبية، مما يقلل بشكل كبير من طول ناقلات الحزام الأفقية وعدد أجهزة الرفع. وهذا يقلل من تكاليف الهندسة المدنية مع تقليل البصمة الإجمالية لخط الإنتاج. إنها مناسبة لمحاجر الحجارة متوسطة الحجم، وقواعد الإمداد الإجمالية لمواد البناء، وخطوط الرمل والحصى التي تدعم مصانع الخرسانة الجاهزة.

التحديات الرئيسية: تؤدي التخطيطات الأفقية على الأرض المسطحة إلى أحزمة نقل طويلة، والعديد من أجهزة الرفع، واستهلاك مرتفع للطاقة؛ توفر الكسارة المطرقة الثقيلة ذات المرحلة الواحدة شكل جسيمات أقل قابلية للتحكم من مجموعة من مرحلتين؛ تؤثر الجزيئات الزائدة على شكل إبرة ورقائق في المنتج النهائي على قوة الخرسانة وسعر السوق.

أبرز الحلول: مزيج من مرحلتين من التكسير الأولي PCZ1512 والكسارة المطرقية PC1012 للتكسير الدقيق. تعمل فتحة التغذية الكبيرة للكسارة المطرقية الثقيلة على معالجة الخام الخام بكفاءة، في حين أن التكسير الدقيق الثانوي للكسارة المطرقية يضمن حجم الجسيمات الناتج الدقيق ويحافظ على محتوى الجسيمات على شكل إبرة ورقاقة أقل من 8٪؛ تتميز كلا الجهازين بقدرات تشكيل مدمجة، مما يلغي الحاجة إلى معدات تشكيل منفصلة؛ يستخدم التصميم المتدرج اختلافات الارتفاع الطبيعية لتغذية الجاذبية، مما يقلل من استثمار الحزام الناقل بنسبة 30% إلى 40% ويقلص البصمة بأكثر من 20%.

الحجر الجيري الخام (≥750 مم) ← التغذية المنتظمة عبر وحدة التغذية الاهتزازية ← كسارة المطرقة الثقيلة PCZ1512 للتكسير الخشن الأولي + التشكيل الأولي ← تخضع المواد المكسرة للتصنيف الأولي عبر غربال اهتزاز دائري ← تدخل المواد كبيرة الحجم من الغربال إلى الكسارة المطرقة PC1012 للتكسير الدقيق الثانوي + إعادة التشكيل ← تعود المواد من مرحلة التكسير الثانوية إلى الشاشة الاهتزازية للغربلة الثانوية ← يتم تخزين الركام النهائي بمواصفات مختلفة في صناديق منفصلة ← ناعم يتم جمع المواد الموجودة في الجزء السفلي من الشاشة بشكل منفصل على شكل رمل مصنع أو مسحوق حجري. يتم تشغيل تدفق متدرج مدعوم بالجاذبية طوال العملية بأكملها، مما يقلل من عدد الناقلات الوسيطة وارتفاعات الرفع.

التصميم: المسح الطبوغرافي لمنطقة التعدين، واختبار الخام، وتصميم تخطيط ثلاثي الأبعاد للتكوين المتدرج، واختيار المعدات ومطابقتها. تصنيع المعدات: إنتاج داخلي كامل للكسارة المطرقة الثقيلة PCZ1512، والكسارة المطرقة PC1012، والمغذي الاهتزازي، والغربلة الاهتزازية الدائرية، ونظام النقل بالحزام، ونظام جمع الغبار، ونظام التوزيع الكهربائي، وكلها حاصلة على شهادة CE/ISO. التركيب والتشغيل: من 12 إلى 18 يومًا لتركيب الخط الكامل والتشغيل المتكامل حتى يتم استيفاء الطاقة الإنتاجية الكاملة ومعايير الأداء. إدارة التشغيل والصيانة: تدريب المشغلين، وضمان لمدة عام على المعدات الأساسية، وتوريد الأجزاء القابلة للتآكل مدى الحياة مثل رؤوس المطرقة وشبكات المصفاة.

مشروع ماندالاي لتجميع الحجر الجيري، ميانمار: قدرة 500 طن متري في الساعة؛ فرق الارتفاع الطبيعي بمقدار 8 أمتار في موقع المنجم؛ كسارة المطرقة الثقيلة PCZ1512 للتكسير الأولي + الكسارة المطرقة PC1012 للتكسير الثانوي + تخطيط تدفق الجاذبية المتدرج، إنتاج ركام من ثلاث درجات. مع محتوى جسيمات متقشرة على شكل إبرة بنسبة 6.5%، تم تقليل إجمالي طول الحزام للخط بأكمله بنسبة 38% مقارنة بالتخطيط الأفقي، كما تم خفض تكاليف الهندسة المدنية بنسبة 30%. وقد عمل المصنع بثبات لمدة ثلاث سنوات منذ بدء تشغيله.

تعليقات العملاء: "لقد وفر لنا تصميم السلم الذي يستخدم المنحدر الطبيعي للمحجر الخاص بنا 38% من تكلفة الناقلات و30% من الأعمال المدنية. يوفر إعداد الكسارة المطرقية ذات المرحلتين ركامًا بمحتوى حبيبي متقشر ثابت أقل من 7% بدون آلة تشكيل منفصلة. ذكية وفعالة وسهلة الصيانة."

س: ما هو الفرق بين الكسارات المطرقية ذات المرحلتين (PCZ1512 و PC1012) والكسارة المطرقية الثقيلة ذات المرحلة الواحدة؟

ج: إن الحل أحادي المرحلة مناسب للركام العام مع متطلبات شكل الحبوب الأقل صرامة؛ يتميز الحل المكون من مرحلتين بالتحكم المنفصل في التكسير الأولي والثانوي. حلول خط إنتاج الركام حلول إنتاج الرمل والحصى متعددة المواصفات بعد التكسير الثانوي باستخدام PC1012، يكون للمنتج النهائي حجم جسيمات أكثر اتساقًا، مع التحكم في محتوى الجزيئات على شكل إبرة ورقائق في حدود 8%، مما يجعله مناسبًا لمصانع الخرسانة الجاهزة ومشاريع الطرق السريعة ذات متطلبات الجودة الإجمالية العالية.

س: ما هي أنواع التضاريس التي يناسبها التخطيط المتدرج؟ هل يمكن استخدامه على الارض المسطحة؟

ج: إنها مناسبة لمناطق التعدين أو التضاريس المنحدرة بفارق ارتفاع طبيعي يبلغ 2 متر أو أكثر. خدمات متكاملة لأنظمة التكسير ذات المرحلتين في المناجم متوسطة الحجم إذا كان الموقع مسطحًا تمامًا، فيمكن بناء شرفة بارتفاع 3-5 أمتار يدويًا؛ يظل الاستثمار الإضافي في الهندسة المدنية أقل من الاستثمار في تخطيط الحزام الأفقي متعدد المراحل. خدمات EPC الجاهزة لمحطات الإنتاج المشترك متعددة المواصفات، ويجب تحديد مدى ملاءمتها بعد إجراء مسح للموقع.
