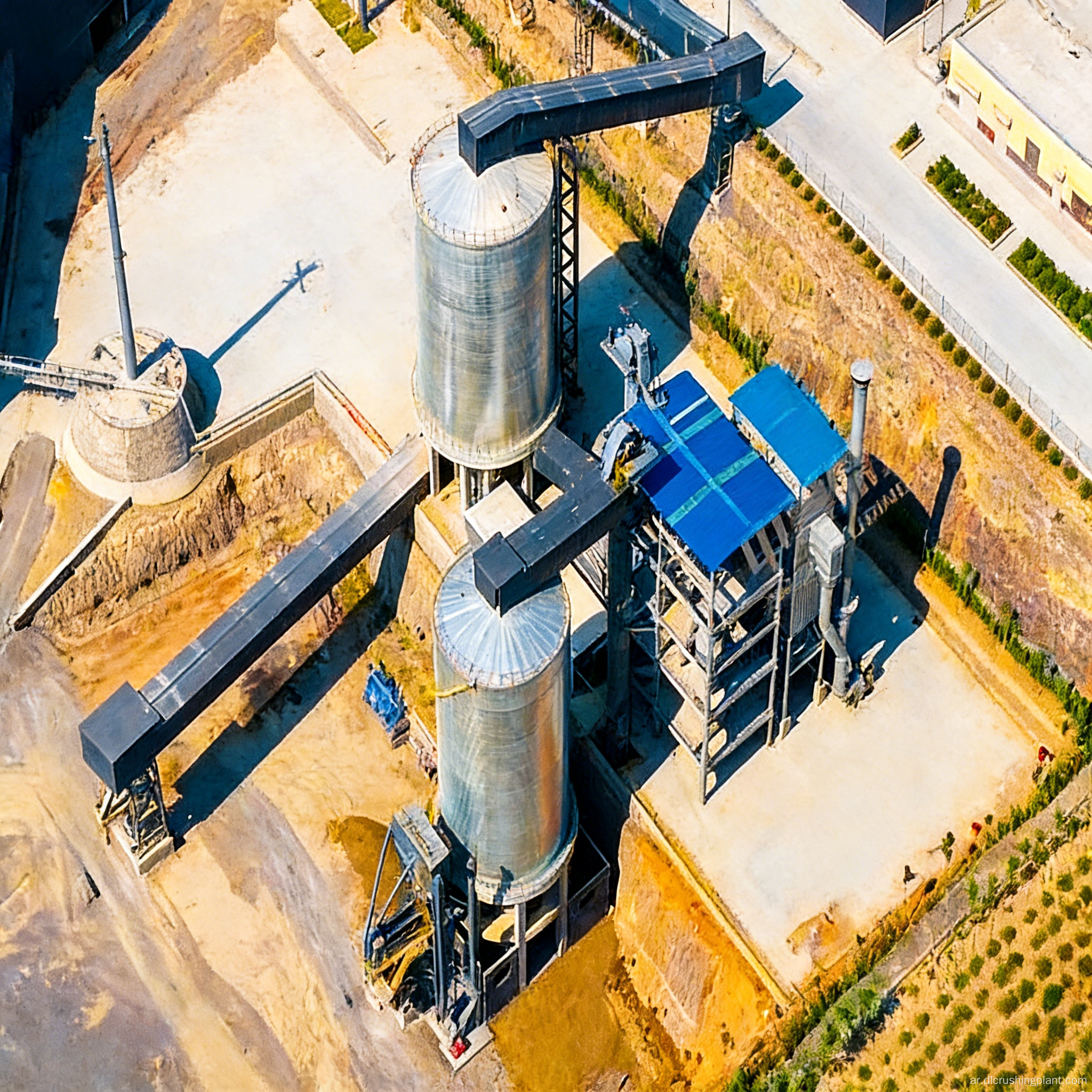

نظام صنع الرمل الجاف من نوع برج الرمل الميكانيكي، تخطيط عمودي مضغوط، حل مخصص مغلق بالكامل

هذا المشروع عبارة عن مصنع لصنع الرمل الجاف على شكل برج، وموفر للمساحة، ويستخدم مادة خام بسمك 0-5 ملم كمواد خام. إنها تستخدم تصميم برج رأسي مدمج وتستخدم دورة مغلقة تجمع بين التكسير والتشكيل مع تصنيف ثابت وديناميكي على مرحلتين لإنتاج رمل مصنع عالي الجودة. يقلل هيكل البرج من البصمة بشكل كبير، مما يجعله مناسبًا للمناطق الحضرية ذات توافر الأراضي المحدودة وكمرفق داعم لمصانع الخرسانة الجاهزة. التحديات الرئيسية: تتميز خطوط صنع الرمل التقليدية بمخططات أرضية كبيرة وتكاليف أرض مرتفعة؛ من الصعب التحكم بدقة في محتوى الدقائق في منتجات الرمل المعالجة الجافة، ويتقلب توزيع حجم الجسيمات بشكل كبير؛ غالبًا ما تفشل انبعاثات الغبار الناتجة عن خطوط الإنتاج المفتوحة في تلبية المعايير التنظيمية. أبرز الحلول: يعمل التصميم المدمج على شكل برج رأسي على ترتيب المعدات في تكوين متدرج من الأسفل إلى الأعلى، وذلك باستخدام تدفق الجاذبية لتقليل عدد الناقلات واستهلاك الطاقة، مما يؤدي إلى تقليل المساحة بنسبة 60% تقريبًا عن التصميم التقليدي؛ تقوم الكسارة التصادمية بتشكيل المواد بكفاءة، بينما تتحكم الشاشة الاهتزازية في توزيع حجم الجسيمات. في نظام الحلقة المغلقة، يقوم المصنف الثابت بإجراء التصنيف الأولي، يليه مصنف ديناميكي للتصنيف الثانوي الدقيق، مما يسمح بمحتوى مسحوق الحجر القابل للتعديل والتحكم؛ يمنع هيكل البرج المغلق بالكامل الغبار من الهروب، كما يسهل التصميم المعياري التركيب والنقل السريع.

يتم تغذية المواد الخام في نطاق حجم 0-5 مم عبر مصعد من النوع 400 إلى نظام ناقل بحزام مغلق بالكامل، ثم تدخل الكسارة التصادمية لإنتاج الرمل وتشكيله. بعد التشكيل، تتدفق المادة عن طريق الجاذبية إلى شاشة اهتزازية للتحكم في حجم الجسيمات. تدخل المادة ذات الحجم الأصغر بشكل تسلسلي إلى نظام تصنيف الدائرة المغلقة المكون من مرحلتين والذي يشتمل على مصنف ثابت ومصنف ديناميكي، مما ينتج رملًا مصنعًا مؤهلاً بعد التصنيف الدقيق. يتم فصل مسحوق الحجر بواسطة نظام التصنيف ويتم تجميعه لإعادة التدوير. يتم إرجاع المواد كبيرة الحجم من الغربال عبر المصعد إلى الكسارة التصادمية لإعادة تدويرها وإعادة تشكيلها، مما يشكل دورة مغلقة تضمن أن المنتج النهائي يلبي مواصفات حجم الجسيمات. يتميز الخط بالكامل بهيكل إطار فولاذي على شكل برج، تم ترتيبه من الأسفل إلى الأعلى على النحو التالي: صومعة المنتج النهائي، نظام التصنيف، نظام الغربلة، الوحدة الرئيسية لصنع الرمل، ونظام التغذية. إنه يعمل بطريقة مغلقة تمامًا ومجهز بمجمع الغبار النبضي لضمان تلبية الانبعاثات للمعايير التنظيمية.

تصميم العملية: استنادًا إلى خصائص المواد الخام، ومعامل النعومة المطلوب للرمل النهائي، ومتطلبات محتوى المسحوق، فإننا نقدم تصميمًا لعملية صنع الرمل الجاف من النوع البرجي، واختيار وحساب الكسارة التصادمية ووحدات التصنيف الثابتة/الديناميكية، وتصميم الهيكل الفولاذي للبرج، وتخطيط المصنع، ومجموعة كاملة من رسومات التحكم الكهربائية والأتمتة. تصنيع المعدات: تصنيع المصنع بالكامل لجميع المعدات، بما في ذلك الكسارات التصادمية، والشاشات الاهتزازية، والمصنفات الثابتة، والمصنفات الديناميكية، والمصاعد، وأنظمة النقل بالحزام المغلق بالكامل، وأنظمة جمع الغبار النبضي، وأنظمة التحكم الكهربائية الذكية القائمة على PLC، وجميعها معتمدة وفقًا لمعايير CE وISO 9001. التركيب والتشغيل: يتمركز المهندسون في الموقع للإشراف على تركيب الهيكل الفولاذي على شكل برج، وتحديد المواقع المرحلية للمعدات، وتوصيل خطوط الأنابيب الناقلة، والأسلاك الكهربائية، واختبار تكامل PLC. إنهم يكملون اختبار القبول للوحدات الفردية في ظل ظروف عدم التحميل، بالإضافة إلى عمليات الدائرة المغلقة مع مواد التغذية، والتحقق من معامل النعومة ومحتوى المسحوق للرمل النهائي. إدارة التشغيل والصيانة: تدريب المشغلين على عملية صنع الرمل الجاف من النوع البرجي؛ إجراءات ضبط معلمات المصنف؛ جداول استبدال أجزاء التآكل من الكسارة الصدمية؛ توريد قطع الغيار؛ عمليات التفتيش السنوية؛ والدعم الفني عن بعد.

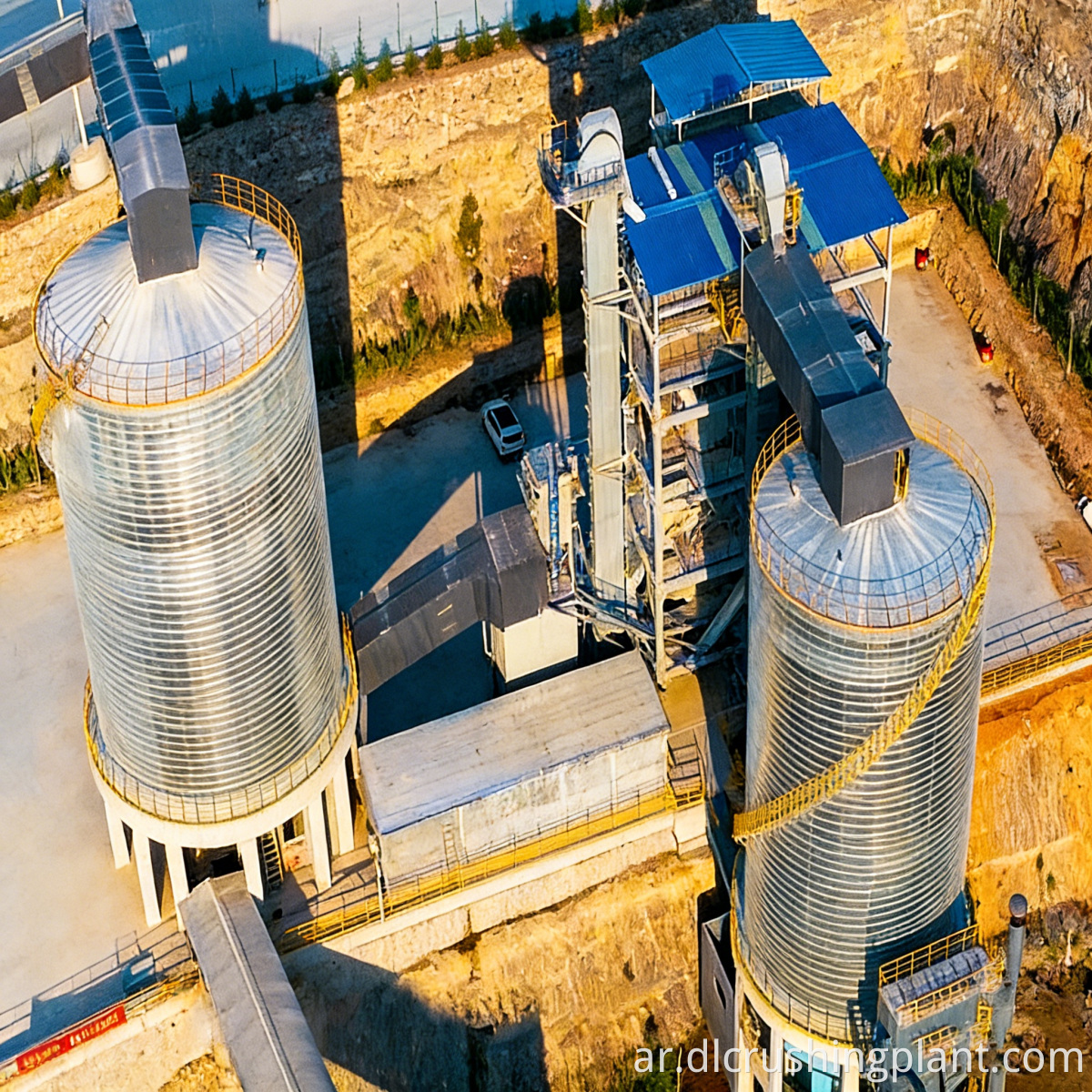

ويقع المشروع في منشأة لصنع الرمال الجافة بجوار مصنع للخرسانة الجاهزة في المنطقة الغربية من سنغافورة. موارد الأراضي في هذه المنطقة شحيحة للغاية، مما يجعل من المستحيل تنفيذ خطوط صنع الرمل التقليدية ذات التصميم المسطح بسبب بصمتها المفرطة. يشغل مصنع صنع الرمل الجاف من النوع البرجي والموفر للمساحة حوالي 40% فقط من الأراضي التي تتطلبها الحلول التقليدية. باستخدام ركام الحجر الجيري 0-5 مم كمواد خام، يتم تشكيل التغذية بواسطة كسارة صدمية ومن ثم يتم تصنيفها بدقة بواسطة نظام تصنيف ثنائي المرحلتين (ثابت وديناميكي) لإنتاج رمل مصنع عالي الجودة بمعامل دقة يتراوح بين 2.3 و3.0. يتوافق هيكل البرج المغلق بالكامل مع معايير الانبعاثات الصناعية الحضرية الصارمة في سنغافورة. منذ بدء العمليات، قامت باستمرار بتزويد مصانع الخرسانة الجاهزة القريبة بالرمال المصنعة عالية الجودة، مع التحكم بدقة في المحتوى الناعم للرمل النهائي وقابل للتعديل بين 5% و12%. تعليقات العملاء: "في سنغافورة، حيث الأراضي محدودة للغاية، كان التصميم على شكل برج هو الحل الوحيد الذي يناسب موقعنا. ويمنحنا نظام التصنيف ثنائي المراحل تحكمًا دقيقًا في محتوى الغرامات، ويلبي البرج المغلق بالكامل جميع المتطلبات البيئية المحلية. وهو ما نحتاجه تمامًا وهو مدمج وفعال ونظيف."

س: ما هي مميزات التصميم على شكل برج مقارنة بالتخطيط المسطح؟

ج: يستخدم التصميم على شكل برج تدفق الجاذبية لتقليل عدد السيور الناقلة، ويقلل من البصمة بنسبة 60% تقريبًا، ويقصر مسارات نقل المواد، ويقلل من استهلاك طاقة النظام بحوالي 20% مقارنة بالتخطيط المسطح. مشروع تسليم المفتاح لمصنع صنع الرمل من النوع البرجي باستخدام العملية الجافة وهو مناسب بشكل خاص للمناطق الواقعة في ضواحي المدن حيث تندر الأراضي وللاستخدام مع مصانع الخرسانة الجاهزة.

س: ما مدى دقة التحكم الذي يوفره نظام التصنيف الثابت والديناميكي المكون من مرحلتين؟

ج: يقوم المصنف الثابت بإجراء تصنيف خشن لإزالة الجسيمات الكبيرة، بينما يقوم المصنف الديناميكي بالتحكم بدقة في محتوى المسحوق في الرمل النهائي عن طريق ضبط سرعة الدوار. يمكن تعديل محتوى المسحوق بشكل مستمر ضمن نطاق من 5% إلى 12%، مما يلبي المتطلبات المتنوعة للرمال المصنعة المستخدمة في التطبيقات المختلفة. تركيب وتشغيل معدات إنتاج الرمل المنتجة ميكانيكيًا.

س: ما هي الطاقة الإنتاجية القصوى لمصنع صنع الرمل من النوع البرجي الواحد؟

ج: تتراوح القدرة الإنتاجية لمصنع صنع الرمل الجاف من النوع البرجي عمومًا من 50 إلى 150 طنًا في الساعة، اعتمادًا على نموذج الكسارة التصادمية وتكوين نظام التصنيف. بالنسبة للطلبات واسعة النطاق، يمكن توصيل وحدات برجية متعددة بالتوازي لتحقيق القدرة الإنتاجية التراكمية.

س: ما هو الأداء الزلزالي للهيكل الفولاذي للبرج؟

ج: يستخدم الهيكل إطارًا فولاذيًا متعدد الطوابق مع دعامات قطرية، تم تصميمه وفقًا لمعايير التصميم الزلزالي المحلية. نظام الحلقة المغلقة لإعداد رمل البناء يتم التحقق من السلامة الهيكلية من خلال تحليل العناصر المحدودة، ونقدم حسابات تصميم الهيكل الفولاذي ورسومات البناء.
