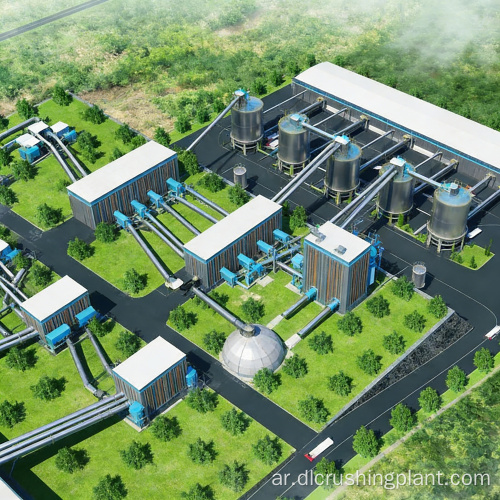

خطة إنتاج متكاملة خضراء وصديقة للبيئة لمجموعات الحجر الجيري والمواد الخام الكيميائية

خط إنتاج الركام الصديق للبيئة مع جهاز تجميع الغبار النبضي PPC

نظرة عامة على مشروع خط إنتاج الحجر الكلي

تمتلك شركات تعدين الرمل والحصى التقليدية واسعة النطاق مجموعة منتجات ضيقة، وتنتج فقط مجاميع البناء. إنهم يواجهون هدرًا شديدًا نتيجة التخلص من الأحجار المكسرة منخفضة السعر خارج الموقع، مما يؤدي إلى انخفاض معدلات استخدام الموارد، بينما يتصارعون أيضًا مع ضغوط تنظيمية بيئية متزايدة الصرامة. يصمم هذا الحل خط معالجة مزدوج الإنتاج بقدرة سنوية تبلغ 10 ملايين طن متري، وينتج كلاً من الرمل الأخضر ومجموعات الحصى والمواد الخام الكيميائية. يتمحور الخط حول الكسارة المطرقية الثقيلة PCZ والمزودة بمغذي اهتزازي ZGC ونظام تجميع الغبار الكيس النبضي DMC، وينتج الخط بكفاءة رملًا مصنعًا بقطر 0-5 مم وركام ناعم 1-2 مم وركام خشن 1-3 مم، بينما يصنف في الوقت نفسه الحجر الجيري عالي الجودة للإمداد الخارجي كمواد خام كيميائية ذات قيمة مضافة عالية - مثل إزالة الكبريت الكيميائي وكلنكر الأسمنت - وبالتالي تحقيق "منجم واحد ومنتجان" و"كامل" استغلال الموارد." يتميز الخط بأكمله بهيكل فولاذي مغلق بالكامل مع مجموعة غبار أكياس الضغط السلبي، مما يضمن تركيزات انبعاث الغبار أقل بكثير من المعايير الوطنية وتتماشى تمامًا مع معايير بناء المناجم الخضراء.

خط إنتاج الحجر الكلي حسب الطلب تدفق العملية

المواد الخام (الحجر الجيري، القطع الكبيرة) ← وحدة التغذية الاهتزازية ZGC (تغذية موحدة + شاشة شريطية لإزالة التربة الأولية) ← كسارة المطرقة الثقيلة PCZ (تكسير مرحلة واحدة بتشكيل مسار واحد، نسبة سحق عالية ومعدل إنتاج مرتفع) ← ناقل الحزام ← شاشة اهتزاز دائرية (تصنيف دقيق متعدد المراحل) ← إنتاج ثلاث درجات من ركام البناء (0-5 مم، 1-2 مم، 1-3 مم) التي يتم تغذيتها مباشرة إلى المنتج النهائي صوامع. بالإضافة إلى ذلك، يتم فصل الحجر الجيري عالي الكالسيوم ومنخفض الشوائب وغربلته لاستخدامه كمواد خام كيميائية (الحجر الجيري لإزالة الكبريت، مادة خام لكلنكر الأسمنت) وتخزينه بشكل منفصل للبيع الخارجي. تم تجهيز الخط بأكمله بمجمعات الغبار ذات الأكياس النبضية DMC (مع مجموعة غبار مستقلة في كل عقدة سحق وغربلة ونقل)، ومبنى مصنع محكم الغلق بهيكل فولاذي، وناقلات سيور مغلقة بالكامل، مما يضمن جمع الغبار مركزيًا وانبعاثات متوافقة.

خدمات EPC لخط إنتاج الركام الحجري

التخطيط الرئيسي لمنجم أخضر بمساحة 10 ملايين طن متري وتصميم مخصص لعمليات الإنتاج المزدوج؛ تصنيع المعدات الكاملة (كسارة المطرقة الثقيلة PCZ + وحدة تغذية ZGC + نظام جمع الغبار DMC + غربال الاهتزاز + الحزام الناقل + نظام التحكم الكهربائي)؛ تصميم وبناء مباني المصانع المختومة ذات الهيكل الفولاذي وشبكات جمع الغبار في جميع أنحاء المنشأة؛ تخطيط وتصميم أنظمة لوجستية مزدوجة الخط للركام والمواد الخام الكيميائية؛ التركيب والتشغيل والتشغيل التجريبي المتكامل لمدة 72 ساعة؛ إرشادات بشأن عمليات التفتيش على قبول حماية البيئة؛ والتدريب على التشغيل والصيانة.

دراسة حالة مشروع خط إنتاج الركام الحجري في الخارج

قاعدة إنتاج الركام الأخضر والإنتاج الكيميائي المشترك بقدرة 10 ملايين طن متري سنويًا في نويفو ليون بالمكسيك (تم تشغيلها في ديسمبر 2023):

العميل هو أكبر مورد لمواد البناء والمواد الخام الكيميائية في شمال المكسيك. كان المنجم الأصلي ينتج فقط ركام البناء، وتم التخلص من كميات كبيرة من الحجر الجيري المنخفض إلى المتوسط ​​بتكلفة منخفضة من خلال دفن النفايات، مما أدى إلى إهدار شديد للموارد وأرباح ضئيلة. قدمت شركتنا حل إنتاج مزدوج يجمع بين الكسارة ذات المطرقة الثقيلة PCZ ومجمع الغبار DMC، لمعالجة الحجر الجيري في المنجم وفقًا لدرجات الجودة: يتم توفير المواد الممتازة عالية الكالسيوم خارجيًا كعامل لإزالة الكبريت والمواد الخام للأسمنت (يتطلب سعرًا أعلى بمقدار 3 إلى 5 مرات للطن المتري من الحجر المسحوق)، بينما تتم معالجة المواد ذات الجودة القياسية إلى مجاميع البناء. وبعد بدء التشغيل، بلغ الإنتاج السنوي حوالي 7 ملايين طن متري من ركام الرمل والحصى بالإضافة إلى حوالي 3 ملايين طن متري من المواد الخام الكيميائية. وارتفع معدل استخدام الموارد الشامل من 55% إلى 95%، وتضاعفت قيمة الإنتاج السنوي ثلاث مرات. حصل خط الإنتاج بأكمله على شهادة بيئية من SEMARNAT المكسيكية.

"لقد أحدث نهج الإنتاج المزدوج هذا تحولًا اقتصاديًا في محجرنا. فبدلاً من بيع كل شيء على شكل مجاميع منخفضة هامش الربح، نقوم الآن بفصل الحجر الجيري عالي الجودة من الدرجة الكيميائية الذي يباع بسعر أعلى بثلاث إلى خمس مرات. إلى جانب التحكم الشامل في الغبار وشهادة SEMARNAT، أصبحنا المنجم الأخضر القياسي في شمال المكسيك." — الرئيس التنفيذي، شركة نويفو ليون للمنتجات المعدنية، المكسيك

خط إنتاج الركام الحجري

س: كيف يمكن تحقيق إنتاج منتج مزدوج (إجمالي + مواد خام كيميائية) ضمن نظام واحد؟

ج: يكمن المفتاح في تحويل المواد بعد الغربلة والتصنيف - بعد التكسير الأولي بواسطة كسارة المطرقة الثقيلة PCZ وتصنيف الغربال الاهتزازي متعدد المراحل، يتم توجيه المواد إلى خطوط نقل المنتج النهائي المختلفة بناءً على محتوى الكالسيوم في الحجر الجيري، ومحتوى الشوائب، وحجم الجسيمات. يتم إرسال المواد عالية الكالسيوم ومنخفضة الشوائب (CaO ≥ 52%) مباشرةً إلى مخزون المواد الخام الكيميائية للبيع الخارجي، بينما يتم إرسال المواد القياسية إلى مخزون إجمالي البناء. تكسير الحجر الجيري في خط إنتاج الركام الأخضر يمكن تعديل تكوين الصمامات المحولة وشبكات الغربلة في الوقت الفعلي بناءً على جودة الخام.

س: مع إنتاج سنوي يبلغ 10 مليون طن متري، لماذا لا تزال الكسارة المطرقة الثقيلة PCZ مستخدمة في تدفق العملية القصيرة لتشغيل المعدات؟

ج: إن الكسارة المطرقية PCZ للخدمة الشاقة مناسبة للصخور ذات الصلابة المتوسطة إلى المنخفضة مثل الحجر الجيري، مع قدرة قصوى تبلغ 2000-2500 طن متري في الساعة لكل وحدة. يمكن تكوين منشأة بحجم 10 مليون طن متري مع 2-3 كسارات مطرقة ثقيلة PCZ تعمل بالتوازي، جنبًا إلى جنب مع نظام غربلة متعدد الخطوط. بالمقارنة مع عملية متعددة المراحل باستخدام الكسارات الفكية والكسارات المخروطية، يتطلب هذا الإعداد وحدات أقل، ويستهلك كهرباء أقل، ويحتوي على نقاط صيانة أقل. حل جاهز لمنشأة تجميع المناجم الخضراء لا تعادل العملية القصيرة نطاقًا صغيرًا - فسلسلة PCZ قادرة تمامًا على دعم قدرة إنتاج تبلغ 10 ملايين طن متري.

س: ما هي المتطلبات المحددة للحجر الجيري المستخدم كمادة خام كيميائية؟

ج: يعتمد هذا في المقام الأول على التطبيق النهائي - يتطلب الحجر الجيري لمخلفات الأسمنت CaO ≥ 48% وMgO ≥ 3%، في حين أن الحجر الجيري لإزالة الكبريت من غاز المداخن في محطات الطاقة التي تعمل بالفحم يتطلب CaO ≥ 50% وSiO₂ ≥ 4%. يتم تحديد خريطة توزيع الجودة للخام من خلال أخذ العينات في الموقع والاختبارات المعملية، ويتم تطوير خطة التصنيف والتحويل خلال مرحلة التصميم للتأكد من أن المواد الخام الكيميائية المنتجة تلبي معايير المصب. عملية تكسير قصيرة لإنتاج الركام من الحجر الجيري.

اطلب عرض أسعار لحل الإنتاج المزدوج وتحليل الاستخدام الشامل للموارد المعدنية.
