الحل الكامل لتكسير الحجر الجيري الموثوق به من 2M TPA وإنتاج الرمل المُصنّع للبناء

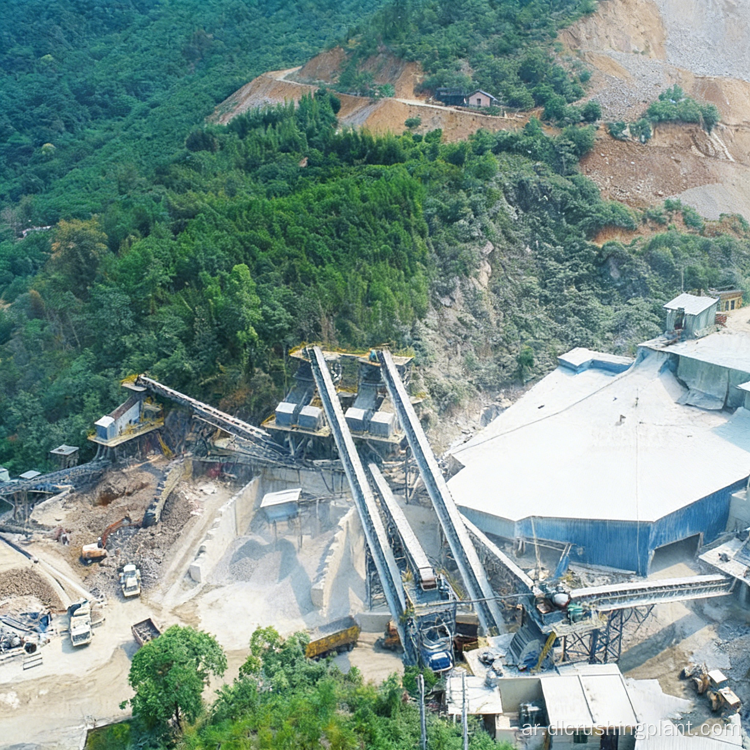

إن خط إنتاج الرمال المصنعة وتكسير الحجر الجيري Zhongyu Dingli 2M TPA هو نظام معالجة متكامل واحد يغطي التكسير الأولي، والتشكيل، وصنع الرمل، والغربلة متعددة المراحل وغسل الرمال ضمن مساحة مدمجة تبلغ 12 مو (حوالي 8000 متر مربع). يستخدم الخط وحدة التغذية الاهتزازية DLZGC1550P للتحكم في إدخال المواد الخام، وكسارة المطرقة الثقيلة DLPCZ1815 للتخفيض الأولي للحجر الجيري الخام الذي تم شراؤه، وكسارة التشكيل DLPCZ1622 للتكسير الدقيق الثانوي وتحسين شكل الجسيمات. يقوم نظام الغربلة الاهتزازية متعدد المراحل بتصنيف الإخراج إلى خمس مواصفات للمنتج النهائي: 0-5 مم، 5-10 مم، 10-20 مم، 20-40 مم، 40-80 مم. يتم توجيه الجزء الذي يتراوح من 40 إلى 80 مم فوق الحجم المستهدف إلى صانع الرمل والكسارة التصادمية ذات العمود الرأسي لمزيد من التخفيض قبل إعادته إلى الشاشة لإعادة التصنيف في دائرة مغلقة الحلقة. يمر الجزء الناعم 0-5 مم من خلال غسالة الرمل للتنظيف ونزح الماء لإنتاج الرمل المغسول النهائي. يوفر نظام الإنتاج إنتاجًا سنويًا مصممًا يبلغ 1.2 مليون طن من مسحوق الحجر والحجر المسحوق عبر نطاق المواصفات الكاملة، مع استثمار إجمالي للمشروع يبلغ 28 مليون يوان صيني، بما في ذلك 838000 يوان صيني في البنية التحتية المخصصة لحماية البيئة.

نظرة عامة على المشروع

تم تطوير هذا المشروع لتوفير ركام الحجر الجيري متعدد المواصفات عالي الجودة والرمال المصنعة لأسواق البناء الإقليمية وهندسة الطرق وإنتاج الخرسانة. باستثمارات إجمالية تبلغ 28 مليون يوان صيني ومساحة موقع تبلغ حوالي 8000 متر مربع، تم تصميم المصنع حول خط إنتاج واحد فعال يعمل على زيادة الإنتاج لكل وحدة من الأرض واستثمار رأس المال. يتم الحصول على الحجر الجيري مباشرة كحجر خام تم شراؤه، مما يلغي الحاجة إلى تشغيل المحجر في الموقع وتبسيط سلسلة التوريد. يكمن التحدي الرئيسي للإنتاج في تحقيق خمس مواصفات مميزة للمنتج النهائي في وقت واحد من تدفق مادة خام واحدة مع الحفاظ على شكل الجسيمات المتسق واستقرار التدرج ونظافة المنتج عبر جميع الأجزاء. يعالج تكوين التكسير والغربلة متعدد المراحل مع إعادة المعالجة ذات الحلقة المغلقة هذه المشكلة من خلال ضمان إرجاع المواد كبيرة الحجم بشكل مستمر إلى الكسارة حتى تلبي المواصفات المستهدفة، مما يؤدي إلى زيادة إنتاجية المواد الخام وتقليل النفايات إلى الحد الأدنى. تعمل مرحلة غسل الرمل المتكاملة على تحسين جودة المنتج للجزء 0-5 مم، مما يلبي متطلبات النظافة لتطبيقات خلط الخرسانة والأسفلت. يعكس استثمار حماية البيئة البالغ 838.000 يوان صيني التزام المصنع بإخماد الغبار وإعادة تدوير المياه والامتثال للمعايير البيئية المعمول بها.

تدفق العملية

يتم تحميل الحجر الجيري الخام الذي تم شراؤه بواسطة محمل أمامي إلى القادوس الأساسي ويتم تغذيته بشكل موحد من خلال وحدة التغذية الاهتزازية DLZGC1550P في الكسارة ذات المطرقة الثقيلة DLPCZ1815 للتخفيض الأولي. يتم نقل ناتج السحق الأولي بواسطة الحزام إلى كسارة التشكيل DLPCZ1622 من أجل التكسير الدقيق الثانوي، مما يعمل على تحسين حجم الجسيمات وتحسين الهندسة المكعبة. يتم بعد ذلك نقل المادة المشكلة إلى شاشة الاهتزاز في المرحلة الأولى أو قادوس النقل للتصنيف الأولي. من غربال المرحلة الأولى، يتم توجيه المواد 40-80 مم إلى قادوس المنتج النهائي للتخزين، ويتم تغذية المواد الدقيقة 0-5 مم مباشرة إلى غسالة الرمال للتنظيف ونزح الماء. يتقدم الجزء المتوسط ​​الحجم المتبقي إلى شاشة اهتزازية للمرحلة الثانية حيث يتم فصله إلى تيارات 0-5 مم، و5-10 مم، و10-40 مم. ينتقل الجزء 10-40 مم إلى آلة غربلة المرحلة الثالثة التي تنتج أجزاء الركام النهائية 10-20 مم و20-40 مم للنقل المباشر إلى قادوس المنتج النهائي. يتم إدخال أي مادة كبيرة الحجم مقاس 40-80 مم من الغربال الثانوي إلى صانع الرمل والكسارة التصادمية ذات العمود الرأسي لمزيد من تقليل الحجم، ثم يتم إعادتها إلى دائرة الغربلة في حلقة مغلقة لضمان الاستفادة الكاملة من المواد الخام.

محتوى خدمة EPC

تقدم Zhongyu Dingli خدمات مشروع EPC كاملة متكاملة لخط تكسير الحجر الجيري وإنتاج الرمل المُصنع بقدرة 2M TPA. في مرحلة التصميم الهندسي، يقوم الفريق الفني بتقييم خصائص مادة الحجر الجيري، وقيود مساحة الموقع، ومتطلبات المنتج ذات المواصفات الخمسة لتحديد التصميم الأمثل للمعدات، واختيار الكسارة، وتكوينات سطح الشاشة، وتصميم الدائرة المغلقة ضمن مساحة موقع تبلغ 12 مو. أثناء التصنيع، يتم إنتاج جميع المعدات الأساسية بما في ذلك الكسارة المطرقية الثقيلة، وكسارة التشكيل، وصانع الرمل، والكسارة التصادمية ذات العمود العمودي، والغربلة الاهتزازية، وغسالة الرمل داخليًا بمعايير جودة صارمة ومكونات مقاومة للتآكل مناسبة للمعالجة المستمرة للحجر الجيري على نطاق واسع. بالنسبة للتركيب والتشغيل، يقوم مهندسو Zhongyu Dingli بإدارة تسلسل البناء والتكامل الكامل، وتنسيق الأعمال المدنية، وتجميع المعدات، وتركيب الحزام الناقل وتشغيل النظام لتحقيق تشغيل مستقر عبر جميع مخرجات مواصفات المنتج الخمسة. في مرحلة التشغيل والصيانة، توفر الشركة المراقبة عن بعد، ودعم الصيانة المجدولة، وتوريد قطع الغيار والمساعدة في الامتثال البيئي للحفاظ على إنتاج موثوق به على المدى الطويل عند مستوى الإنتاج السنوي المصمم البالغ 1.2 مليون طن سنويًا.

حالات المشروع والبيانات

يُظهر مشروع تكسير الحجر الجيري 2M TPA كفاءة رأسمالية عالية باستثمار إجمالي قدره 28 مليون يوان صيني يغطي خط إنتاج مجهز بالكامل يقدم خمس مواصفات إجمالية متزامنة ضمن موقع صغير مساحته 8000 متر مربع. يوفر الإنتاج السنوي المصمم البالغ 1.2 مليون طن من مسحوق الحجر والحجر المسحوق قدرة إمداد كافية لبرامج البناء وبناء الطرق الإقليمية الكبيرة. قامت شركة Zhongyu Dingli بتسليم أنظمة تكسير الحجر الجيري وتصنيع الرمل قابلة للمقارنة عبر مقاطعات متعددة في الصين وللعملاء الدوليين في جنوب شرق آسيا وإفريقيا، وحققت باستمرار معدلات تأهيل المنتج النهائي أعلى من 95% عبر جميع درجات المواصفات. لقد أثبتت دائرة صنع الرمل وإعادة المعالجة ذات الحلقة المغلقة أنها تعمل على زيادة إنتاجية المواد الخام إلى أقصى حد في تكوينات مماثلة أحادية الخط، مما يقلل من هدر المواد ويحسن اقتصاديات المصنع بشكل عام. تضيف القدرة المتكاملة لغسل الرمال منتجًا مغسولًا ممتازًا إلى مزيج الإنتاج، مما يؤدي إلى توسيع السوق المستهدف للمصنع وتحسين الإيرادات لكل طن من الحجر الجيري المعالج.

التعليمات

س 1: لماذا يعد تكوين الغربلة متعدد المراحل ضروريًا لخط تكسير الحجر الجيري بخمسة مواصفات؟

لا يمكن لمرحلة فحص واحدة أن تفصل بدقة خمسة أجزاء مختلفة من حجم الجسيمات في وقت واحد دون المخاطرة بتلوث الدرجة بين المواصفات المتجاورة. إن تكوين الغربلة ثلاثي المراحل، كما هو مستخدم في خط الإنتاج هذا، يسمح لكل شاشة بالتعامل مع نطاق حجم أضيق مع دقة تصنيف أعلى. تفصل المرحلة الأولى الأجزاء الخشنة والدقيقة للتخزين أو الغسيل الفوري، وتصنف المرحلة الثانية المادة متوسطة الحجم إلى درجات الركام الأساسية، وتقوم المرحلة الثالثة بإجراء الفصل النهائي بين المنتجات النهائية مقاس 10-20 مم و20-40 مم. ويضمن هذا النهج المرحلي أن تلبي كل المواصفات التفاوتات الصارمة في حجم الجسيمات المطلوبة لتطبيقات الخرسانة والأسفلت وقواعد الطرق.

سؤال 2: كيف تعمل دائرة تصنيع الرمل ذات الحلقة المغلقة على تحسين استخدام المواد الخام؟

في الدائرة المغلقة، يتم توجيه المواد ذات الحجم الكبير 40-80 مم والتي لا يمكن تقليلها بشكل أكبر بواسطة كسارة التشكيل إلى صانع الرمل والكسارة التصادمية ذات العمود الرأسي لتقليل الحجم بشكل إضافي، ثم يتم إعادتها إلى الغربال الاهتزازي لإعادة التصنيف بدلاً من التخلص منها كنفايات. تضمن حلقة إعادة المعالجة المستمرة هذه أن جميع مواد الحجر الجيري الخام يتم تقليلها في النهاية إلى مواصفات المنتج النهائي القابلة للاستخدام، مما يؤدي إلى القضاء على فقدان الإنتاجية الذي قد يحدث في نظام الدائرة المفتوحة حيث يتم ببساطة رفض الأجزاء كبيرة الحجم. والنتيجة هي معدل تحويل إجمالي أعلى للحجر الجيري الخام إلى منتجات قابلة للبيع، مما يؤدي بشكل مباشر إلى تحسين اقتصاديات خط الإنتاج.

س 3: ما هي التدابير البيئية التي تم دمجها في خط إنتاج تكسير الحجر الجيري؟

يتضمن المشروع استثمارًا مخصصًا لحماية البيئة بقيمة 838,000 يوان صيني، مخصصًا لأنظمة إخماد الغبار عبر مراحل التكسير والغربلة، وأنظمة النقل المغلقة لتقليل انبعاثات الجسيمات المحمولة جواً ونظام إعادة تدوير المياه لدعم مرحلة غسل الرمال. تنتج غسالة الرمال رملًا نظيفًا مغسولًا وتفصل مياه الطين، والتي تتم معالجتها وإعادة تدويرها داخل المصنع بدلاً من تصريفها. تقوم معدات جمع الغبار بالتقاط مسحوق الحجر الناعم الناتج أثناء التكسير والغربلة الجافة، والذي يتم استعادته كمنتج مسحوق حجري قابل للبيع بدلاً من إطلاقه كنفايات. وتضمن هذه التدابير عمل المحطة ضمن المعايير البيئية الوطنية والمحلية المعمول بها طوال عمرها التشغيلي.
