نظام تكسير الركام للحجر الجيري TPA 5M، حل توسيع الخط المزدوج، مخرجات متعددة المواصفات EPC الجاهزة

1. نظرة عامة على المشروع

نظام Zhongyu Dingli 5M TPA لتكسير الحجر الجيري وإنتاج الركام - ترقية كاملة السعة قائمة على التوسع

يعد هذا المشروع الإجمالي للحجر الجيري الذي تبلغ طاقته الإنتاجية 5 ملايين طن سنويًا بمثابة توسع استراتيجي يدمج خطًا حاليًا محدثًا بطاقة 500000 طن سنويًا مع خط معالجة تم إنشاؤه حديثًا بقدرة 4.5 مليون طن سنويًا ضمن إطار EPC واحد. باستثمار إجمالي قدره 10 ملايين يوان صيني (بما في ذلك 1.5 مليون يوان صيني مخصص لحماية البيئة)، يعمل نظام الخط المزدوج على زيادة قيمة الأصول الأصلية إلى الحد الأقصى مع زيادة القدرة الإجمالية عشرة أضعاف، مما ينتج مجموعة شاملة من الركام والرمال المصنعة لسلاسل توريد البناء والبنية التحتية.

مقياس المشروع

• الإنتاج السنوي: 5 مليون طن سنويًا (5 مليون طن سنويًا)
• الخط الأصلي: 500.000 طن سنويًا - ركام الحجر المسحوق
• خط التوسيع: 4.5M TPA - رمل مصنع، حجر مكسر على شكل، رمل جاف، مادة مسحوقية
• إجمالي الاستثمار: 10 مليون يوان صيني (حماية البيئة: 1.5 مليون يوان صيني)
• معالجة المواد: الحجر الجيري

طيف المنتج الكامل

خط TPA الأصلي 500K: مسحوق حجري 0-5 مم، 5-10 مم، 10-20 مم، 20-30 مم، 30-40 مم حجر مكسر

خط توسيع 4.5M TPA: رمل جاف 0-3 مم، رمل مصنع 0-3 مم، حجر مكسر 5-22 مم، حجر مكسر على شكل 5-26 مم، رمل ترابي 0-5 مم، مادة مسحوقية 0-0.075 مم

سيناريو التطبيق

محاجر الحجر الجيري الكبيرة، وقواعد الإمداد الإجمالية الإقليمية، ومؤسسات مواد البناء التي تسعى إلى توسيع الإنتاج مع إعادة استخدام البنية التحتية القائمة - حيث تكون الرمال المجمعة متعددة المواصفات والرمال المصنعة مطلوبة في نفس الوقت للخرسانة التجارية والأسفلت وقواعد الطرق وأسواق مواد البناء.

نقاط الألم الأساسية تم حلها

الخط الحالي غير مستغل بشكل كافٍ مع ضغط رأسمالي عالي التوسع: يحافظ تكامل الخط المزدوج على المعدات الأصلية بينما يعمل خط TPA الجديد البالغ 4.5 مليون طن على زيادة عائد الاستثمار على الموقع الحالي.

مجموعة منتجات ضيقة تحد من تغطية السوق: أكثر من 10 مواصفات منتج بدءًا من مسحوق الحجر وحتى الركام 40 مم بالإضافة إلى الرمال المصنعة.

ضغط الامتثال البيئي على نطاق موسع: استثمار بيئي مخصص بقيمة 1.5 مليون يوان صيني مع أنظمة مغلقة وإدارة الغبار.

جدولة معقدة للمنتجات المتعددة في موقع واحد: تخطيط منسق ثنائي الخطوط مع ساحات تخزين منفصلة للمنتجات وتدفق محسّن للمواد.

أبرز الحلول

• استراتيجية التوسع في المكان: الحفاظ على الخط الأصلي وتكامله، وعدم مخلفات إعادة بناء الموقع
• مخرج متوازي ثنائي الخط يغطي الطيف الكلي الكامل من مسحوق 0.075 مم إلى الحجر الخشن 40 مم
• استثمار بيئي بقيمة 1.5 مليون يوان صيني - إدارة الغبار والماء والضوضاء بشكل كامل
• تسليم EPC كامل يغطي كلا الخطين كنظام موحد

2. تدفق العملية

تكسير الحجر الجيري ثنائي الخط باستخدام الركام متعدد المواصفات وإنتاج الرمل

في الخط الأصلي 500K TPA، تتم تغذية الحجر الجيري بواسطة وحدة التغذية الاهتزازية ZGC1138 إلى كسارة فكية PE750x1060 للتكسير الأولي، ثم تتم معالجتها بواسطة الكسارة المطرقة XPC1012 للتصغير والتشكيل الثانوي. يتم تصنيف المواد بواسطة شاشات الاهتزاز 3VRZ460 و2VRZ2460 إلى منتجات 0-5 مم، 5-10 مم، 10-20 مم، 20-30 مم، و30-40 مم.

في خط التوسعة 4.5M TPA، يخضع الحجر الجيري لسحق وتشكيل متعدد المراحل من خلال دائرة مصممة لهذا الغرض، مما ينتج رملًا جافًا 0-3 مم، ورملًا مصنعًا 0-3 مم، وحجرًا مكسرًا على شكل 5-22 مم و5-26 مم، ورمل ترابي 0-5 مم، ومواد مسحوقية 0-0.075 مم. يعمل كلا الخطين بشكل متوازي ومنسق، ويتشاركان البنية التحتية للموقع وأنظمة النقل لتحقيق أقصى قدر من الكفاءة.

3. محتوى خدمة EPC

EPC ثنائي الخط بقيمة 10 مليون يوان صيني - تكامل الأصول الحالية والتسليم الكامل للتوسع

تصميم الحل

• مراجعة الخط الحالي وتقييم التكامل (شاشات ZGC1138، PE750x1060، XPC1012، VRZ)
• تصميم عملية خط التوسيع لإخراج متعدد المواصفات 4.5M TPA
• تخطيط منسق للمصنع ثنائي الخطوط مع بنية تحتية مشتركة
• خطة الامتثال البيئي بتخصيص ميزانية قدرها 1.5 مليون يوان صيني

تصنيع المعدات

• مجموعة المعدات الكاملة لخط التوسعة: الكسارات، وصانعات الرمل، والغرابيل الاهتزازية، والمغذيات، والناقلات
• الحزمة البيئية: ورش عمل مغلقة، مجمعات الغبار، أنظمة تدوير المياه
• مكونات متوافقة مع التوافق من أجل التكامل السلس مع معدات الخط الأصلية
• تصنيع معتمد من ISO مع اختبار قبول المصنع

التثبيت والتشغيل

• التثبيت الموازي لخط التوسعة دون تعطيل إنتاج الخط الأصلي
• التكامل الكامل للخط المزدوج وتحسين الجدولة
• التشغيل التجريبي بمعدل 5M TPA مع ضمان الأداء على جميع مواصفات المنتج
• تدريب المشغلين على العمليات المنسقة متعددة الخطوط (5-7 أيام)

دعم العمليات والصيانة

• إمداد استمرارية جزء تآكل الخط الأصلي (الأجزاء المتوافقة مع PE750x1060 وXPC1012)
• برنامج صيانة خط التوسعة مع الخدمة المجدولة
• عقود الصيانة السنوية لكلا الخطين كنظام موحد
• المراقبة عن بعد وإدارة بيانات الإنتاج

4. حالات المشروع والبيانات

أداء حقيقي - نظام تجميع الحجر الجيري ثنائي الخط بقدرة 5M TPA

المشروع: تكسير الحجر الجيري وإنتاج الركام بقدرة 5 مليون طن سنويًا - توسعة EPC إجمالي الاستثمار: 10 مليون يوان صيني (البيئية: 1.5 مليون يوان صيني) التكوين: تم الاحتفاظ بالخط الأصلي بقدرة 500 ألف طن سنويًا + خط توسعة جديد بقدرة 4.5 مليون طن سنويًا

بيانات الإنتاج (ما بعد التشغيل)

الإنتاج السنوي المجمع - الهدف: 5 مليون طن سنويًا - تم تحقيقه: 5.1 مليون طن سنويًا ناتج الخط الأصلي للعام الأول - الهدف: 500000 طن سنويًا - تم تحقيقه: الحفاظ على الطاقة الكاملة لمخرج خط التوسعة - الهدف: 4.5 مليون طن سنويًا - تم تحقيقه: 4.6 مليون طن سنويًا إجمالي مواصفات المنتج - الهدف: أكثر من 10 درجات - تم تحقيقه: جميع انبعاثات الغبار حسب المواصفات - قياسي: متوافق - تم تحقيقه: أدناه 15 ملجم/م3 كفاءة رأسمالية - إجمالي 10 مليون يوان صيني - النتيجة: 2 يوان صيني لكل طن من القدرة السنوية

حافظت استراتيجية التوسع على خط 500K TPA الأصلي ودمجته بالكامل، بما في ذلك وحدة التغذية الاهتزازية ZGC1138، والكسارة الفكية PE750x1060، والكسارة المطرقية XPC1012، وكلا الشاشتين الاهتزازيتين VRZ - مما يلغي الحاجة إلى هدم أو استبدال الأصول الوظيفية الحالية. تم إنشاء الخط الجديد بقدرة 4.5 مليون طن سنويًا بالتوازي، مما يتيح الوصول إلى الموقع والبنية التحتية للناقل، مما يحقق قدرة مجمعة كاملة تبلغ 5 ملايين طن سنويًا باستثمار إجمالي قدره 10 ملايين يوان صيني فقط.

ملاحظات العملاء

"يسمح لنا نهج EPC ثنائي الخط بالحفاظ على تشغيل مصنعنا الأصلي طوال فترة الإنشاء. وفي غضون 12 شهرًا من توقيع العقد، كنا نقوم بتشغيل كلا الخطين في وقت واحد. وقد فتحت مجموعة المنتجات التي يمكننا تقديمها الآن ثلاث شرائح عملاء جديدة لم نتمكن من خدمتها من قبل."

• مدير عام مجموعة الحجر الجيري للركام

5. الأسئلة الشائعة

س 1: هل يمكن أن يستمر خط الإنتاج الأصلي في العمل أثناء عملية بناء التوسعة؟

نعم. تم تصميم نهج توسيع EPC لتحقيق الحد الأدنى من انقطاع الإنتاج. يستمر خط 500K TPA الأصلي مع الكسارة الفكية PE750x1060، والكسارة المطرقة XPC1012، وشاشات الاهتزاز VRZ في التشغيل الكامل طوال فترة إنشاء خط 4.5M TPA الجديد. يشترك كلا الخطين في البنية التحتية للموقع مثل طرق الوصول وإمدادات الطاقة ولكنهما يعملان بشكل مستقل، لذا فإن تشغيل التوسعة لا يتطلب أي إغلاق للخط الأصلي. بمجرد تشغيل كلا الخطين، يقوم نظام جدولة موحد بتنسيق تدفق المواد وتخصيص ساحة تخزين المنتج لتحقيق أقصى قدر من الكفاءة المجمعة.

السؤال الثاني: لماذا ينتج خط التوسعة نطاق منتجات أوسع بكثير من الخط الأصلي؟

تم تصميم خط 500K TPA الأصلي لدرجات الركام القياسية للبناء (5-40 مم). تم تصميم خط التوسعة الجديد 4.5M TPA لتلبية طلب السوق الأوسع لكل من الركام والرمال المصنعة، وإضافة المنتجات الفاخرة بما في ذلك الرمل الجاف 0-3 مم، والرمل المصنع 0-3 مم، والحجر المسحوق على شكل 5-26 مم، والمواد المسحوقة 0-0.075 مم. تسمح مجموعة المنتجات الأوسع هذه للموقع بتزويد مصانع الخرسانة التجارية، ومحطات خلط الأسفلت، ومقاولي بناء الطرق، ومستخدمي مسحوق الكالسيوم الصناعي في وقت واحد - مما يؤدي إلى تعظيم الإيرادات لكل طن من الحجر الجيري المعالج.

السؤال 3: كيف يتم تخصيص 1.5 مليون يوان صيني للاستثمار البيئي وما هي معايير الامتثال التي يلبيها؟

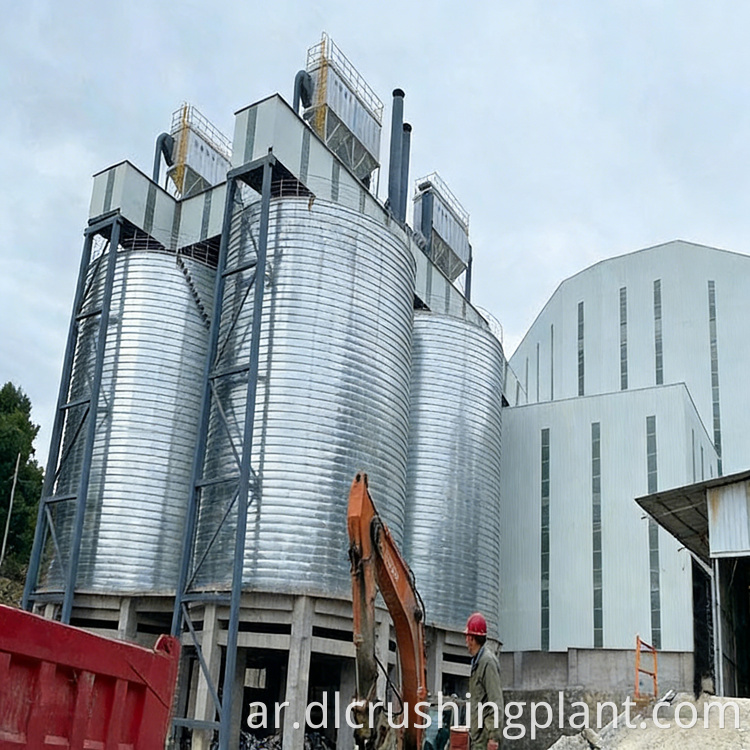

تغطي الميزانية البيئية البالغة 1.5 مليون يوان صيني أربعة مجالات أساسية: مجمعات الغبار النبضية في جميع نقاط التكسير والغربلة والنقل؛ هيكل ورشة عمل مغلقة تضم مناطق الإنتاج الرئيسية؛ ونظام الرش الرذاذي لقمع الغبار في الوقت الحقيقي؛ ونظام تدوير المياه لغسل الرمال المصنعة بدون تصريف سائل. تعمل هذه الإجراءات معًا على تحقيق انبعاث غبار أقل من الحدود القياسية الوطنية، والتحكم في الضوضاء عند حدود الموقع، وتمكين المشروع من اجتياز تقييم الأثر البيئي لعملية معالجة الحجر الجيري بقدرة 5 ملايين طن سنويًا.
