الدفع نوع:L/C,T/T,D/P
إنكوترم:FOB,CFR,CIF,EXW,FAS,FCA
أدني كمية الطلب:1 Set/Sets
نقل:Ocean
ميناء:qingdao
نموذج: Limestone Production Line
علامة تجارية: تشونغيو دينجلي
Origin: الصين
شهادة: ISO9001/ISO14001/ISO45001/CE
الحالة: جديد
صناعة قابلة للتطبيق: أعمال البناء, الطاقة والتعدين
فحص مصنع الفيديو: قدمت
تقرير الاختبار الميكانيكي: قدمت
فترة ضمان المكونات الأساسية: 1.5 سنة
المكونات الأساسية: محرك, محرك
فترة الضمان: 1.5 سنة
نقطة البيع الأساسية: عمر خدمة طويل
نقل: Ocean
مكان المنشأ: الصين
الشهادات: ISO9001/ISO14001/ISO45001/CE
ميناء: qingdao
الدفع نوع: L/C,T/T,D/P
إنكوترم: FOB,CFR,CIF,EXW,FAS,FCA
هذا الحل عبارة عن نظام تكسير وتصنيف دقيق للحجر الجيري عالي السعة بسعة 3000 طن متري في الساعة. إنها تستخدم كسارة مطرقة PCZ2125 للتكسير الأولي، متبوعة بكسارتين تشكيل PC1622 تعملان بالتوازي للتكسير الثانوي، وثماني شاشات اهتزازية 3YKZ3680 ذات الطابقين لإجراء مجموعتين من الغربلة الدقيقة بأربع مراحل. تنتج العملية ست فئات من المنتجات النهائية: 1-3 ملم، 1-2 ملم، 0.8-1.5 ملم، 0.5-0.8 ملم، و0.3-0.5 ملم من الركام ومسحوق الحجر الجيري، الذي يغطي نطاق حجم الجسيمات الكامل من الرمل الخشن إلى المسحوق الناعم. ويستهدف النظام الأسواق المتخصصة ذات القيمة المضافة العالية مثل مواد البناء المتخصصة والملاط الجاف والحشو الكيميائي.
التحديات الرئيسية: تنتج خطوط إنتاج الركام التقليدية عادةً 3-4 مواصفات بنطاقات واسعة لحجم الجسيمات (على سبيل المثال، 0-5 مم)، وتفشل في تلبية متطلبات التحكم الدقيق في حجم الجسيمات الإجمالية في تطبيقات مثل الملاط الجاف والخرسانة المتخصصة؛ لا يمكن لتكوينات الغربلة التقليدية أن تفصل بدقة المواد ذات الحبيبات الدقيقة إلى منتجات متعددة ذات اختلافات أضيق في الدرجات - مثل 0.8-1.5 ملم، و0.5-0.8 ملم، و0.3-0.5 ملم - مما يجعل من الصعب دخول الأسواق المتخصصة ذات القيمة المضافة العالية؛ عادةً ما تكون السعة العالية والتصنيف الدقيق متعارضتين، كما أن اختناق سعة الفحص الدقيق يحد من سعة الخط الإجمالية.
أبرز الحلول: كسارة مطرقة واحدة PCZ2125 للخدمة الشاقة تتعامل مع 3000 طن متري في الساعة من التكسير الأولي، بينما تضمن كسارتا تشكيل PC1622 اللتان تعملان بالتوازي مطابقة قدرة التكسير الثانوية بشكل صحيح. يكمن أهم ما يميز عملية التصنيف - ثماني شاشات اهتزازية ذات طابقين 3YKZ3680 مقسمة إلى مجموعتين: المجموعة الأولى المكونة من أربع شاشات تفصل درجتين من المنتجات النهائية ذات الحبوب الخشنة (1-3 مم و1-2 مم)، مع إرجاع المواد الأكبر من 3 مم إلى آلة التشكيل؛ تقوم المجموعة الثانية المكونة من أربع شاشات بإجراء فصل أكثر دقة على أربع مراحل للمواد الأصغر من 2 مم، حيث تفصل 0.8-1.5 مم، 0.5-0.8 مم، 0.3-0.5 مم، ومسحوق الحجر الجيري. يتغلب التشغيل المتوازي للغرابيل الثمانية على اختناق القدرة في الغربلة الدقيقة، مما يحقق قدرة إنتاج تبلغ 3000 طن متري في الساعة وتصنيفًا دقيقًا إلى ست فئات من المنتجات.
يتم تغذية كتل الحجر الجيري الكبيرة بشكل موحد ومستمر بواسطة وحدة التغذية الاهتزازية الثقيلة ZGC2560 إلى الكسارة المطرقة الثقيلة PCZ2125 للتكسير الخشن الأولي.
بعد التكسير الخشن، يتم نقل المواد بواسطة الحزام الناقل الرئيسي إلى قادوس متوسط، ثم يتم توزيعها بالتساوي بواسطة وحدة التغذية إلى كسارتي تشكيل PC1622 لإكمال التكسير والتشكيل الثانوي.
بعد التكسير الثانوي، يتم نقل المادة إلى المجموعة الأولى المكونة من أربع شاشات اهتزازية ذات طابقين 3YKZ3680، والتي تفصل الركام النهائي إلى درجتين من الحجم: 1-3 مم و1-2 مم.
يتم إرجاع المواد كبيرة الحجم الأكبر من 3 مم عبر حزام ناقل العودة إلى كسارة التشكيل PC1622 لإعادة التكسير، وتشكيل عملية دائرة مغلقة.
يتم نقل المواد الأصغر من 2 مم إلى المجموعة الثانية المكونة من أربع شاشات اهتزازية ذات طابقين 3YKZ3680 لمزيد من الفحص الدقيق لإنتاج ثلاث درجات من الركام الناعم (0.8-1.5 مم، 0.5-0.8 مم، و0.3-0.5 مم) بالإضافة إلى مسحوق الحجر.

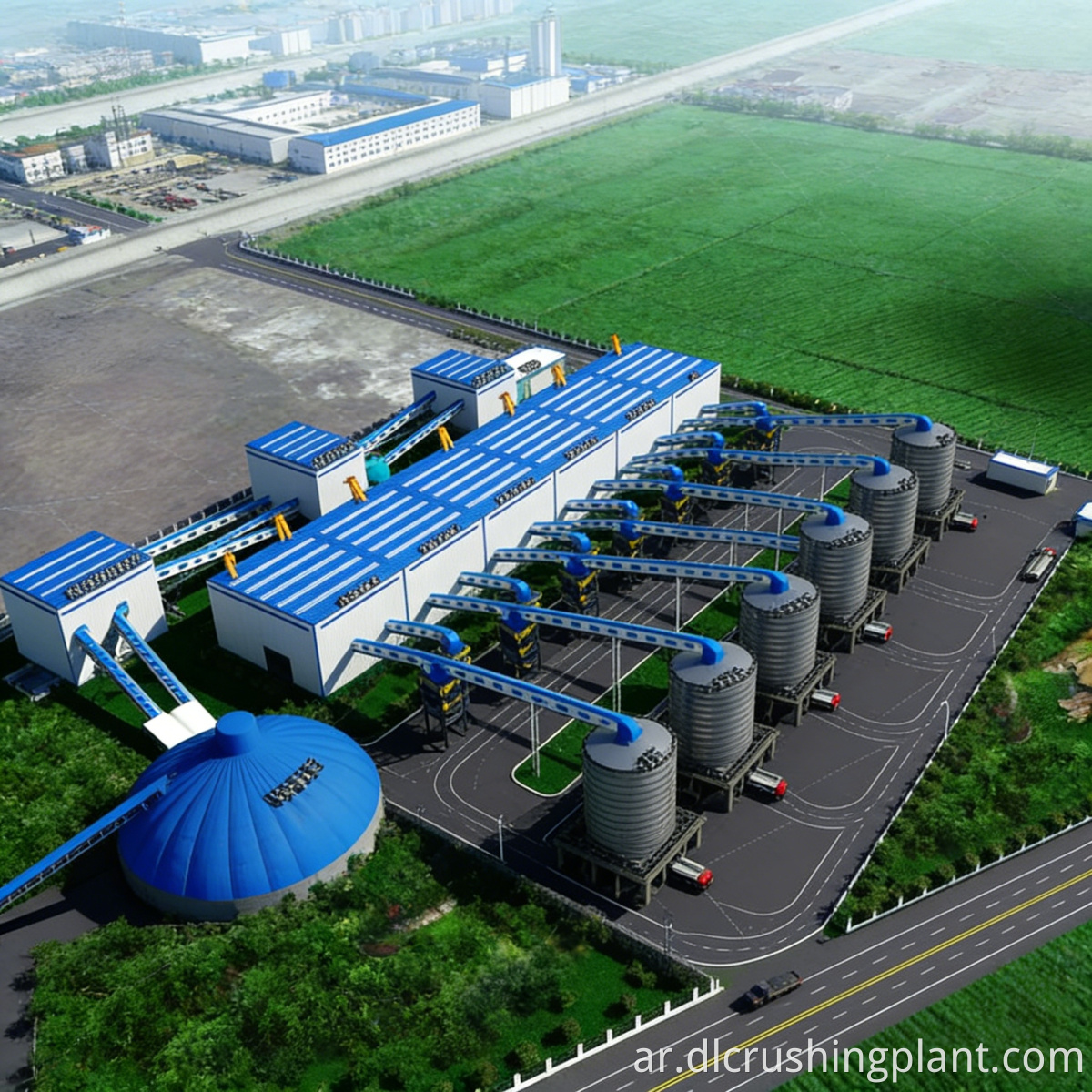

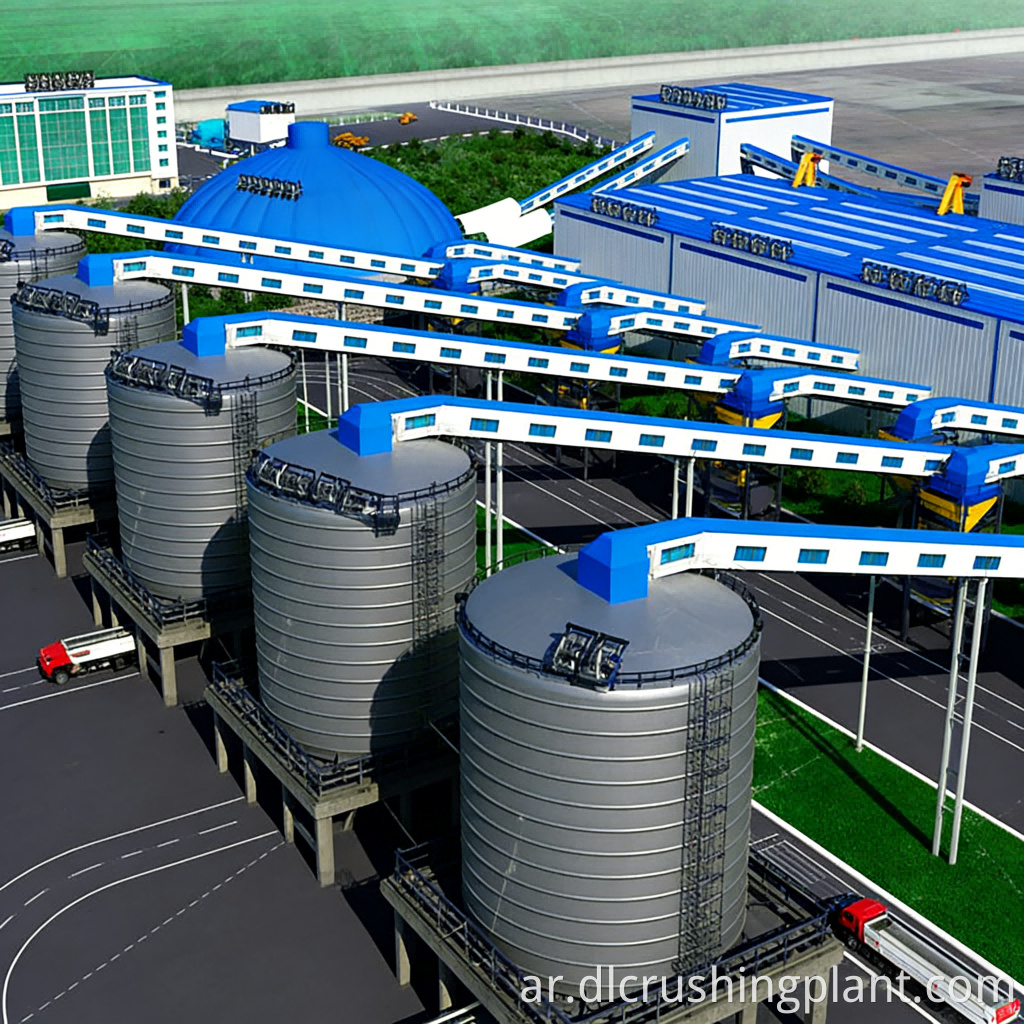

يتم نقل فئات المنتجات الست عبر سيور ناقلة إلى صوامع المنتجات النهائية المختومة الخاصة بها، حيث يتم تخزينها بشكل منفصل حسب النوع لتسهيل المبيعات المتنوعة.
تصميم الحلول: تحليل حجم جزيئات المواد الخام، وتحديد موضع المنتج للفئات الست، وتصميم معادلة الفحص الدقيق، والتخطيط اللوجستي لصوامع المنتجات النهائية المتعددة
تصنيع المعدات: كسارة مطرقة PCZ2125 للخدمة الشاقة، وكسارة مطرقة تشكيل PC1622، وشاشة اهتزازية 3YKZ3680، ومجموعة كاملة من أنظمة التغذية والنقل - جميعها يتم تصنيعها داخليًا
التثبيت والتشغيل: إرشادات البناء في الموقع، وتركيب المعدات، وتحسين تكوين شبكة الشاشة، والتشغيل المتكامل، واختبار القبول لضمان تلبية جميع فئات المنتجات الستة للمواصفات
إدارة التشغيل والصيانة: التدريب على عملية الفحص، وتوريد قطع غيار شبكات الغربلة الدقيقة، ومراقبة جودة المنتج النهائي، والدعم الفني عن بعد
مشروع تصنيف دقيق للركام التخصصي في مجموعة مواد بناء كبرى في أبو ظبي، الإمارات العربية المتحدة، بقدرة تصميمية تبلغ 3000 طن متري في الساعة. المادة الخام هي الحجر الجيري المحلي، ويغطي السوق المستهدف قطاعات ذات قيمة مضافة عالية مثل الملاط الجاف والخرسانة المتخصصة والحشوات الكيميائية.
تم تكوين خط الإنتاج مع كسارة مطرقة PCZ2125 للخدمة الشاقة، واثنين من الكسارات المطرقة PC1622، وثماني شاشات 3YKZ3680 ذات الطابقين، مرتبة في مجموعتين للتصنيف الدقيق. منذ بدء الإنتاج، تم إنتاج ست فئات من المنتجات النهائية باستمرار، مع علاوة سعرية تتراوح بين 40% إلى 80% على الركام القياسي من 0 إلى 5 ملم. وقد نجحت الركام الناعم 0.3-0.5 ملم و0.5-0.8 ملم في دخول سوق الملاط الجاف في الشرق الأوسط، في حين يتم توفير مسحوق الحجر الجيري لشركات الكيماويات المحلية كمواد خام لعوامل إزالة الكبريت الصديقة للبيئة.
تعليقات العملاء (باللغة الإنجليزية): "يعد تصنيف المنتجات الستة ميزة تنافسية حقيقية بالنسبة لنا. فبدلاً من بيع كميات كبيرة من الركام من 0 إلى 5 مم بأسعار السلع الأساسية، نقوم الآن بتوريد أجزاء مستهدفة لمصانع الملاط الجاف ومنتجي الخرسانة المتخصصة وحتى العملاء في الصناعة الكيميائية. يتعامل التكوين المكون من ثماني شاشات مع 3000 طن في الساعة دون اختناقات في التصنيف الدقيق - وهو ما كان شاغلنا الرئيسي قبل المشروع. وقد أدى التسعير المتميز على الأجزاء الدقيقة لدينا إلى تحسين هوامشنا بشكل كبير."
س: هل يتطلب الفحص المكون من ست فئات تغييرات متكررة في شبكة الشاشة؟
ج: لا. تم تجهيز كل مجموعة من المجموعتين المؤلفتين من ثماني شاشات بشاشات ثابتة، وكل مجموعة مسؤولة عن تصنيف نطاقات أحجام الجسيمات المختلفة، لذلك لا يلزم استبدال الشاشة. تتضمن الصيانة الروتينية فحوصات دورية فقط لتآكل الشاشة. خدمات EPC الجاهزة لخطوط إنتاج الركام الناعم من الحجر الجيري.
س: هل يمكن تعديل محتوى مسحوق الحجر؟
ج: نعم. من خلال ضبط تكوين الفتحة لطبقة الشاشة السفلية على المجموعة الثانية من أجهزة الغربلة، يمكن تعديل حجم الجسيمات المقطوعة لمسحوق الحجر ونسبة الإنتاج لتلبية متطلبات العملاء. نظام تجميع الحجر الجيري متعدد الدرجات عالي الإنتاجية.
س: هل يدعم هذا التكوين إضافة فئات حجم الجسيمات الإضافية لاحقًا؟
ج: نعم. 3YKZ3680 عبارة عن شاشة ثلاثية الطبقات؛ يسمح التكوين الحالي بإضافة فئة حجم الجسيمات المتوسطة من خلال استخدام طبقة الغربلة الثالثة، أو للتوسيع إلى سبع أو ثماني فئات عن طريق إضافة مجموعة أخرى من أجهزة الغربلة. خط إنتاج رمال الحجر الجيري والحصى الناعم للمجاميع ذات القيمة المضافة العالية.
