حلول جاهزة عالية التوفر للمناجم واسعة النطاق
نظرة عامة على مشروع خط إنتاج الحجر الجيري

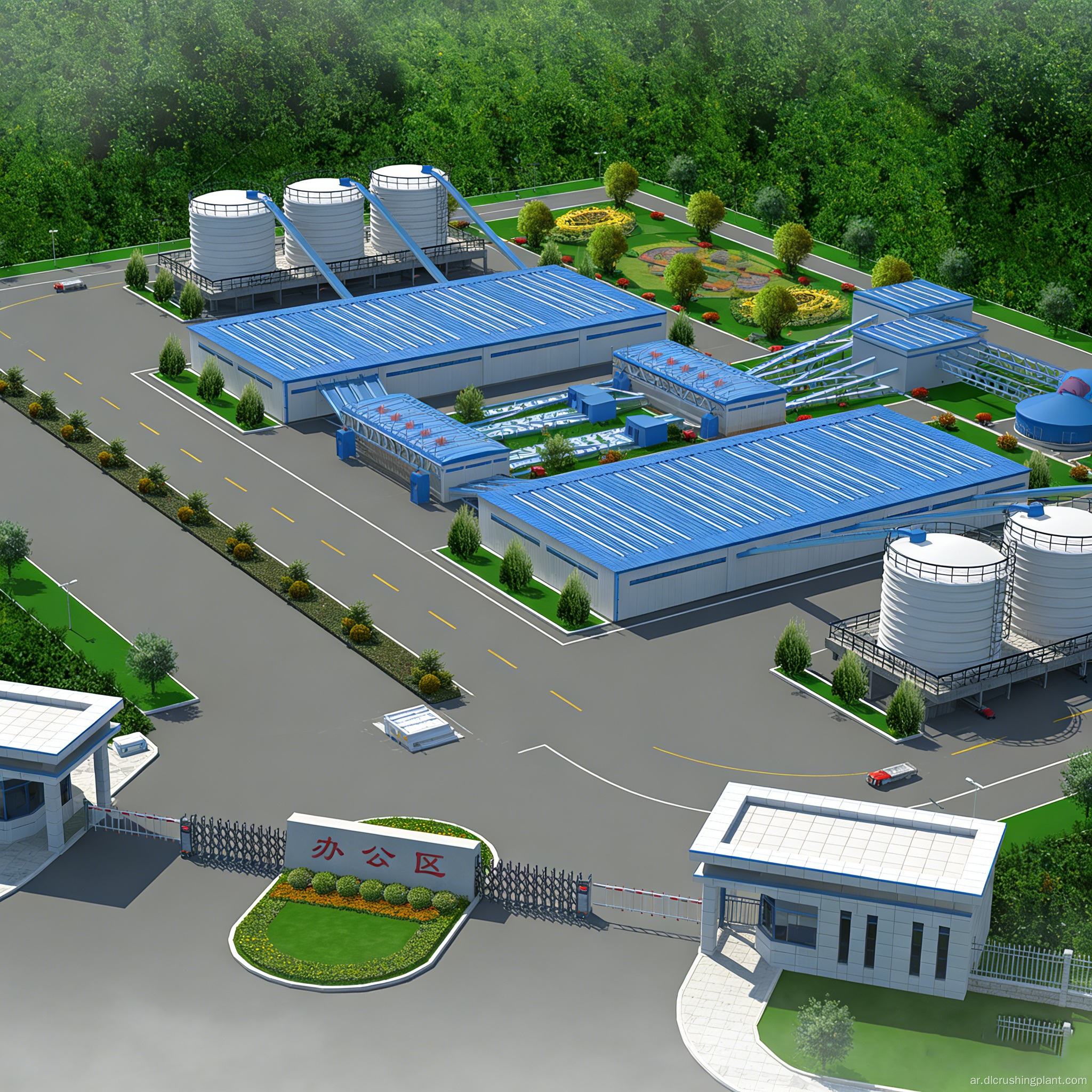

يحدد هذا الاقتراح خط إنتاج إجمالي مزدوج ومتوازي للحجر الجيري بقدرة إنتاجية تتراوح بين 2500 و3000 طن متري في الساعة. إنها تستخدم تكوينًا يعمل فيه خطي إنتاج مستقلين بالتوازي، كل خط مجهز بوحدة تغذية اهتزازية ZGC2560، وكسارة مطرقة شديدة التحمل PCZ2125 للتكسير الأولي، وكسارتين تشكيل PC1622 للتكسير الثانوي، وستة شاشات اهتزازية مزدوجة السطح للخدمة الشاقة 2ZSG40100. يشتمل الخطان معًا على كسارتين مطرقتين للخدمة الشاقة، و4 كسارات تشكيل، و12 غربالًا ثقيلًا ZSG، مما ينتج أربع فئات من المنتجات النهائية: 20-30 مم وثلاث درجات من الركام الناعم. تم تصميم هذا الحل لعمليات التعدين واسعة النطاق التي تتطلب إنتاجًا مستمرًا على المدى الطويل وموثوقية عالية في قواعد إنتاج إجمالية بحجم 10 ملايين طن متري.
التحدي الأساسي: في نظام إنتاج أحادي الخط بسعة 3000 طن متري، قد يؤدي فشل الوحدة الرئيسية أو إيقاف تشغيلها للصيانة إلى إيقاف الخط بأكمله، مما يؤدي إلى خسائر فادحة. تؤدي فجوة الإنتاج الناتجة - والتي تصل إلى عشرات الآلاف من الأطنان المترية يوميًا - إلى تعطيل سلسلة التوريد بشدة. في التكوينات التقليدية ذات الخط الواحد، تعمل جميع المعدات في سلسلة، مما يعني أن الفشل في أي مرحلة يؤثر على الخط بأكمله. بالإضافة إلى ذلك، تتمتع المناجم الكبيرة بفترات صيانة قصيرة، مما يجعل من الصعب إجراء صيانة للمعدات على دفعات.
أبرز الحلول: يعمل خطا إنتاج من فئة 1500-1500 طن متري بالتوازي وبشكل مستقل، ويتشاركان في صومعة واحدة للمواد الخام في منطقة التعدين ولكن مع مسارات معالجة منفصلة تمامًا. عند إجراء الصيانة الروتينية - مثل استبدال رأس المطرقة أو فحص شبكة الشاشة - على أي من الخطين، يستمر الخط الآخر في العمل بشكل مستقل، مما يؤدي إلى انخفاض بنسبة 50% فقط في الإنتاج الإجمالي بدلاً من إيقاف التشغيل بالكامل. يتم استخدام 12 وحدة من الغرابيل الاهتزازية ذات الطابقين الثقيلة 2ZSG40100 من سلسلة ZSG، كل منها بقدرة معالجة تبلغ 800-1000 طن متري في الساعة، مما يحسن بشكل كبير كفاءة التصنيف مقارنة بالغرابيل الخطية التقليدية. تتيح البنية المتكررة ذات الخط المزدوج إجراء الصيانة دون إيقاف التشغيل، مما يزيد من ساعات الإنتاج السنوية بنسبة 15% إلى 20% مقارنة بحل الخط الواحد.
تدفق عملية خط إنتاج الحجر الجيري
يتم تغذية كتل الحجر الجيري الكبيرة من المنجم بشكل منتظم ومستمر بواسطة جهازي تغذية هزازين للخدمة الشاقة ZGC2560 في كسارتين مطرقيتين PCZ2125 للخدمة الشاقة، على التوالي، مع استكمال كل خط لعملية التكسير الأولية بشكل مستقل.
يتم نقل المواد المكسرة بشكل خشن عبر الناقلات الحزامية إلى قواديس النقل لكل خط، ثم يتم توزيعها بالتساوي بواسطة إجمالي 12 وحدة تغذية اهتزازية GZG1000 إلى 4 كسارات تشكيل PC1622 (2 في كل خط) لإكمال التكسير والتشكيل الثانوي.
بعد التكسير الثانوي، يتم نقل المواد إلى الغرابيل الاهتزازية ذات الطابقين الستة للخدمة الشاقة 2ZSG40100 على كل خط (إجمالي 12 شاشة)، حيث يقوم السطح الأول بإخراج الركام النهائي من 20 إلى 30 مم.
يتم إرجاع المواد الأكبر من 30 مم عبر حزام ناقل العودة إلى كسارات التشكيل PC1622 على خطوط الإنتاج الخاصة بها لإعادة التكسير.
يتم نقل المواد الأصغر من 20 مم إلى مرحلة الفحص التالية لفصل ثلاث درجات من المنتجات النهائية ذات الحبيبات الدقيقة.
يتم نقل الفئات الأربع من المنتجات النهائية عبر سيور ناقلة إلى صوامع المنتجات النهائية المختومة للتخزين والتحميل؛ يمكن إدارة صوامع المنتج النهائي لخطي الإنتاج بشكل مشترك أو مستقل.
نطاق خدمة EPC لخط إنتاج الحجر الجيري
تصميم الحل: مسح موقع التعدين، وتصميم موازنة القدرة الإنتاجية للخط المزدوج، واختيار العملية، والتخطيط التخطيطي المستقل لكلا الخطين، وتصميم تقسيم المناطق للمرافق المشتركة والمستقلة
تصنيع المعدات: الكسارة المطرقة PCZ2125 للخدمة الشاقة، والكسارة المطرقة للتشكيل PC1622، والغربلة الثقيلة 2ZSG40100، ومغذيات ZGC/GZG، ومجموعة كاملة من أنظمة النقل - جميعها يتم تصنيعها داخليًا
التركيب والتشغيل: إدارة البناء المتزامنة لكلا الخطين، والتركيب والتشغيل المرحلي، والتشغيل التجريبي المستقل لكل خط، واختبار القبول للتشغيل المشترك بالحمولة الكاملة لكلا الخطين
إدارة التشغيل والصيانة: التدريب على استراتيجيات التشغيل والصيانة لكلا الخطين، والتخطيط لمخزون قطع غيار المطرقة والغربلة، والدعم الفني عن بعد، وعمليات فحص المعدات السنوية لكلا الخطين
دراسة حالة مشروع خط إنتاج الحجر الجيري
مشروع واسع النطاق على المستوى الوطني لمواد البناء وقاعدة الإنتاج الكلي في منطقة مكة المكرمة بالمملكة العربية السعودية، بقدرة إنتاجية مصممة تتراوح بين 2500 و3000 طن متري في الساعة. المواد الخام هي الحجر الجيري المحلي عالي الجودة، ويتم توفير المنتجات النهائية لمشاريع البنية التحتية واسعة النطاق في مكة وجدة وما حولهما.
يستخدم خط الإنتاج تكوينًا متوازيًا ثنائي الخط، مُجهز بـ 2 كسارة مطرقة ثقيلة PCZ2125، 4 آلات تشكيل PC1622، و12 غربال ثقيل 2ZSG40100. منذ بدء التشغيل، ظلت الطاقة الإنتاجية مستقرة عند 2800-3000 طن متري في الساعة، حيث يعمل كلا الخطين بشكل مستقل دون التدخل في بعضهما البعض. منذ أن بدأ المشروع عملياته، لم يكن هناك أي سجل لإيقاف الإنتاج بالكامل؛ يتم إكمال جميع مهام الصيانة مع تقليل الإنتاج على خط واحد بنسبة 50%، ويكون العدد السنوي لأيام الإنتاج الفعلي أعلى بنسبة 15% تقريبًا من المناجم ذات الخط الواحد ذات الحجم المماثل في المنطقة.
تعليقات العملاء (باللغة الإنجليزية): "لقد أثبت تصميم الخط المزدوج أنه أحد أفضل قراراتنا الاستثمارية. أثناء عمليات استبدال المطارق أو صيانة الشاشات على أحد الخطوط، يستمر الخط الآخر في العمل بكامل طاقته - لم نشهد مطلقًا إغلاقًا كاملاً للمصنع. لقد أصبح عملاؤنا يعتمدون على قدرتنا على التوريد دون انقطاع، مما يمنحنا ميزة كبيرة على المنافسين في الخط الواحد. تتعامل شاشات ZSG الثقيلة الـ 12 مع الإنتاجية الكاملة مع وجود مساحة احتياطية."
الأسئلة الشائعة حول خط إنتاج الحجر الجيري
س: هل يعني حل الخط المزدوج مضاعفة المعدات والاستثمار؟
ج: يتضاعف عدد الوحدات الرئيسية بالفعل، لكن حل الخط المزدوج يوفر ما يقرب من 25% إلى 30% من الاستثمار مقارنة ببناء مصنعين منفصلين، حيث يتم استخدام المرافق المشتركة - مثل صوامع المواد الخام، وصوامع المنتجات النهائية، وتوزيع الطاقة، والطرق، ومناطق المكاتب - بشكل مشترك. خدمات EPC الجاهزة لخطوط إنتاج الركام من الحجر الجيري يزيد وقت التشغيل الفعلي السنوي لنظام الخط المزدوج بنسبة 15% إلى 20%، مما يؤدي إلى عائد أفضل على الاستثمار على المدى الطويل مقارنة بحل الخط الواحد مع الآلات الكبيرة.
س: كيف تتم إدارة الطاقة الإنتاجية عندما يعمل كلا الخطين في وقت واحد؟
ج: تقوم غرفة التحكم المركزية بإدارة القدرة الإنتاجية لكلا الخطين بشكل مركزي ويمكنها ضبط نسبة المنتجات النهائية في كل خط بمرونة وفقًا لطلبات العملاء. يمكن أن يعمل أحد الخطوط بكامل طاقته لإنتاج ركام خشن يتراوح من 20 إلى 30 مم، بينما يركز الآخر على إنتاج الركام الناعم، مما يتيح إنتاجًا مرنًا. حل التكسير مع خطي إنتاج يعملان بشكل مستقل.
س: ما هو الحد الأدنى للبصمة لهذا الحل؟
ج: يشغل تخطيط الخط المزدوج المدمج والمتوازي حوالي 80-120 مو، اعتمادًا على التضاريس وحجم منطقة تخزين المنتج النهائي. في مناطق التعدين الجبلية، يمكن للتخطيط المدرج الذي يستخدم فروق الارتفاع أن يقلل من البصمة بشكل أكبر. تصميم وتوريد خط إنتاج تكسير الحجر الجيري ثنائي الخط واسع النطاق.
