حل واسع النطاق للإنتاج المستمر عالي الدقة بخط مزدوج للركام المخصص

يحدد هذا الاقتراح خط إنتاج متوازي ثنائي الخط لمجموع الحجر الجيري الناعم بسعة تتراوح من 2200 إلى 2600 طن متري في الساعة. يستخدم النظام تكوينًا حيث يعمل خطي إنتاج مستقلين بالتوازي. تم تجهيز كل خط بمغذي اهتزازي ZGC2050 وكسارة مطرقة شديدة التحمل PCZ1820 للتكسير الأولي. تشترك الخطوط في كسارتين تشكيل PC1622 للتكسير الثانوي وغرابيل اهتزازية من سلسلة 12 KZ (6 وحدات من 3YKZ3080 + 6 وحدات من 2YKZ3080). ينتج خط الإنتاج أربع درجات من المنتجات النهائية: 1-3 مم، 1-2 مم، 0.5-1 مم من الركام الناعم، ومسحوق الحجر الجيري، ويستهدف الأسواق ذات القيمة المضافة العالية مع متطلبات صارمة لحجم الجسيمات، مثل الملاط الجاف المخلوط، والخرسانة المتخصصة، والحشوات الكيميائية.

التحديات الأساسية: أسعار السوق للركام الناعم (0.5-1 مم، 1-2 مم، وما إلى ذلك) أعلى بكثير من أسعار الركام الخشن التقليدي، ولكن تحقيق تصنيف دقيق عالي السعة يفرض تحديات فنية كبيرة - حيث تؤدي مساحة الفحص غير الكافية لكل خط إلى ضعف دقة التصنيف وارتفاع معدلات خلط المواد؛ الشاشات التقليدية عرضة للانسداد وانخفاض الإنتاج في ظل ظروف المواد عالية الجودة؛ يؤدي تكوين الخط الواحد إلى إغلاق خط الإنتاج بالكامل أثناء الصيانة، مما يشكل مخاطر كبيرة على الوفاء بعقود التوريد طويلة الأجل.

أبرز الحلول: تتيح البنية المتوازية ذات الخطوط المزدوجة إجراء الصيانة دون توقف الإنتاج؛ وبينما يخضع أحد الخطوط للصيانة، يعمل الآخر بكامل طاقته. يتم تقسيم اثنتي عشرة شاشة اهتزازية KZ إلى مجموعتين: المجموعة الأولى المكونة من ستة شاشات ثلاثية الطبقات 3YKZ3080 تتعامل مع تصنيف أحجام الجسيمات الخشنة في نطاقات 1–3 مم و1–2 مم، مع إرجاع المواد كبيرة الحجم لإعادة تشكيلها؛ تتكون المجموعة الثانية من 6 شاشات 2YKZ3080 ذات طابقين، والتي تقوم بالفصل الدقيق للمواد الأصغر من 1-2 مم إلى 0.5-1 مم وأجزاء مسحوق الحجر الجيري. ويضمن التشغيل المتوازي لهذه الغرابيل الـ 12 دقة تصنيف عالية بمعدل إنتاجية يتراوح بين 2200 و2600 طن متري في الساعة، مع التحكم في معدل الخلط في حدود 3%. تتمتع الكسارة المطرقة PCZ1820 للخدمة الشاقة بقدرة معالجة لوحدة واحدة تبلغ 1100-1300 طن متري في الساعة، مما يحقق موازنة القدرة الإنتاجية عبر كلا الخطين.

يتم تغذية كتل الحجر الجيري الكبيرة بشكل موحد ومستمر بواسطة جهازي تغذية اهتزازيين ZGC2050 للخدمة الشاقة في كسارتين مطرقيتين PCZ1820 للخدمة الشاقة (تعملان في وقت واحد على كلا الخطين) لإكمال التكسير الأولي.

يتم نقل المواد الخشنة المكسرة من كلا الخطين عبر سيور ناقلة منفصلة إلى المجموعة الأولى المكونة من ستة غرابيل اهتزازية ثلاثية الأسطح 3YKZ3080، والتي تفصل الركام النهائي إلى درجتين من الحجم: 1-3 مم و1-2 مم.

يتم إرجاع المواد الأكبر من 3 مم (كبيرة الحجم) عبر ناقل إرجاع إلى كسارتي تشكيل PC1622 من أجل التكسير الدقيق الثانوي. بعد التكسير، يتم إرجاع المواد إلى شاشات 3YKZ3080 لإعادة التصنيف، مما يشكل عملية دائرة مغلقة.

يتم نقل المواد الأصغر من 2 مم إلى المجموعة الثانية المكونة من ستة غرابيل اهتزازية ذات طابقين 2YKZ3080، حيث يتم غربلتها بدقة لفصل مسحوق الحجر والركام النهائي بمقدار 0.5-1 مم.

يتم نقل الأنواع الأربعة من المنتجات النهائية (1-3 مم، 1-2 مم، 0.5-1 مم، ومسحوق الحجر) إلى صوامع منفصلة مختومة للمنتجات النهائية ويتم تخزينها بشكل مستقل حسب النوع.

التصميم: تحليل حجم جزيئات المواد الخام، وتحديد موضع المنتج للفئات الأربع، وتصميم تكوين شبكة الفحص الدقيق، وخطة موازنة قدرة الإنتاج ذات الخط المزدوج

تصنيع المعدات: الكسارة ذات المطرقة الثقيلة PCZ1820، وآلة التشكيل PC1622، والغرابيل الاهتزازية 3YKZ3080/2YKZ3080، والإنتاج الداخلي الكامل لأنظمة التغذية والنقل

التركيب والتشغيل: إدارة البناء المتزامنة لكلا الخطين، وتكوين الشاشة الدقيقة، والتشغيل التجريبي المستقل لكل خط، واختبار قبول دقة تصنيف الحمولة الكاملة المشترك لكلا الخطين

إدارة التشغيل والصيانة: التدريب على عمليات الفحص الدقيقة، وتوريد قطع غيار الشاشات الدقيقة، ومراقبة حجم جزيئات المنتج النهائي، والدعم الفني عن بعد

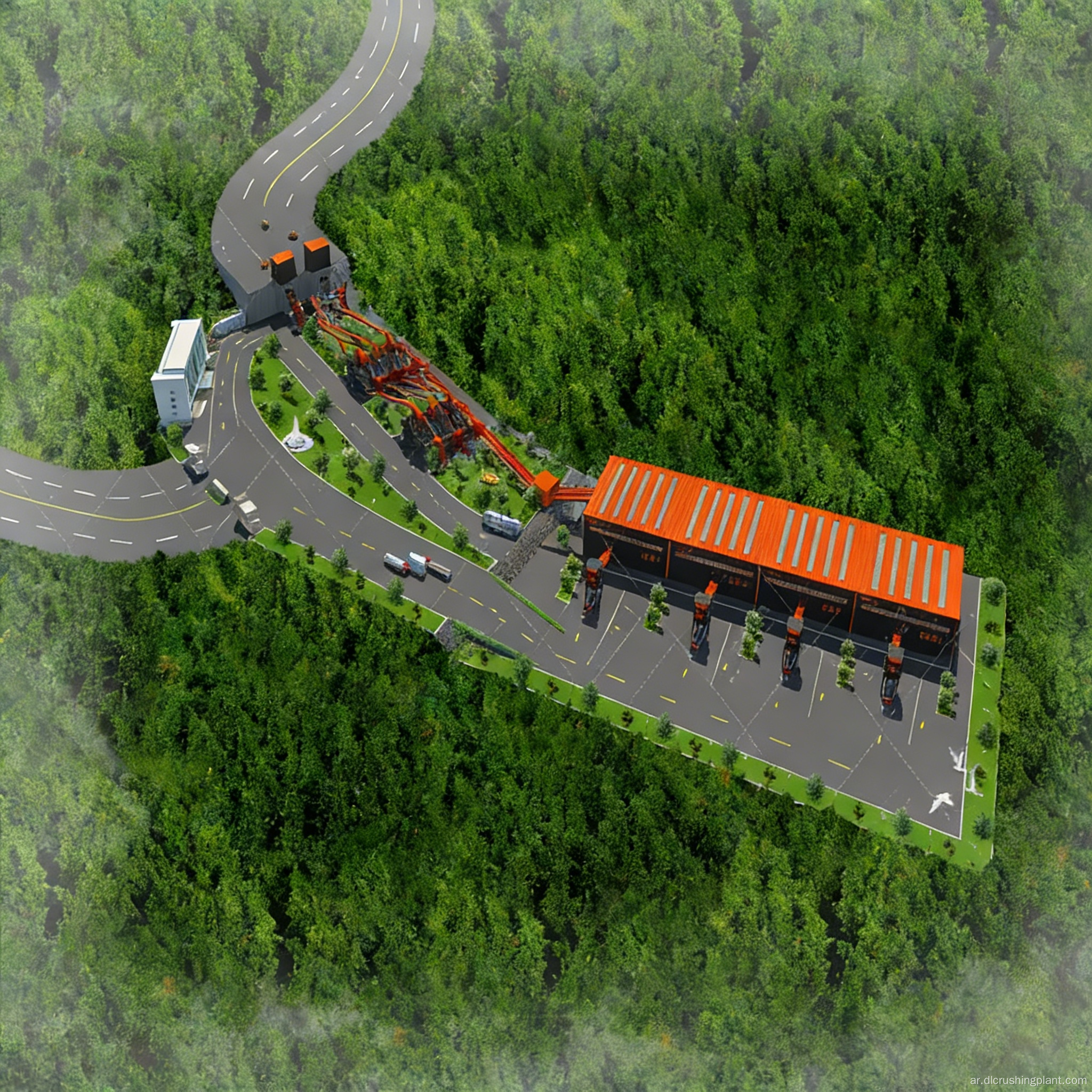

يتضمن هذا المشروع قاعدة إنتاج إجمالية دقيقة لمجموعة كبيرة من مواد البناء في مقاطعة ليمبوبو، جنوب أفريقيا. وبقدرة إنتاجية مصممة تتراوح بين 2200 و2600 طن متري في الساعة، تستخدم المنشأة الحجر الجيري المحلي عالي الجودة كمواد خام وتستهدف صناعات الملاط الجاف والخرسانة المتخصصة في جنوب إفريقيا.

يعتمد خط الإنتاج تكوينًا متوازيًا ثنائي الخط، ويتميز بنظام تصنيف على مرحلتين يشتمل على 2 كسارة مطرقة PCZ1820 للخدمة الشاقة، و2 ماكينة تشكيل PC1622، وغرابيل اهتزازية 12 KZ. منذ بدء التشغيل، ظلت القدرة الإنتاجية مستقرة، مع دقة تصنيف عالية ومعدلات خلط منخفضة عبر فئات المنتجات الأربع. لقد نجح الركام الناعم الذي يبلغ قطره 0.5-1 ملم في اختراق سوق الملاط الجاف في جنوب إفريقيا ويطالب بعلاوة سعرية. إن التشغيل المستقل للخطين يزيل مخاطر التوقف الكامل للإنتاج، مما يضمن التنفيذ المستقر لعقود التوريد طويلة الأجل.

تعليقات العملاء : "يمنحنا إعداد الخط المزدوج المزود بشاشات 12 KZ كلاً من الإنتاجية ودقة التصنيف التي نحتاجها لسوق التجميعات المتخصصة. لقد أصبح الجزء 0.5-1 مم منتجًا عالي الهامش بالنسبة لنا مع عملاء الملاط الجاف. إن القدرة على الحفاظ على خط واحد بينما يعمل الآخر بكامل طاقته قد أبقى التزاماتنا بالتسليم على المسار الصحيح بنسبة 100٪. إن اتساق حجم الجسيمات عبر جميع المنتجات الأربعة هو بالضبط ما يطلبه عملاؤنا المميزون."

س: ما هو الفرق بين شاشات KZ وشاشات ZSG للخدمة الشاقة؟

ج: سلسلة KZ تتكون من غرابيل اهتزازية دائرية متوسطة الحجم، مناسبة للغربلة الدقيقة للمواد ذات الحبيبات الدقيقة، مما يوفر دقة غربلة عالية ومعدلات خلط منخفضة للمواد؛ تتكون سلسلة ZSG من شاشات خطية شديدة التحمل، مناسبة للغربلة الخشنة وتصنيف الجزيئات الكبيرة بسعة عالية. تصميم وتوريد خط إنتاج كبير الحجم للتصنيف الدقيق للحجر الجيري نظرًا لأن هذا الحل يركز بشكل أساسي على المنتجات ذات الحبيبات الدقيقة، فقد تم اختيار سلسلة KZ لضمان دقة التصنيف.

س: هل يمكن تعديل نسبة فئات المنتجات الأربع؟

ج: نعم. من خلال ضبط تكوينات حجم الشبكة للمجموعة الأولى (3YKZ3080) والمجموعة الثانية (2YKZ3080)، يمكن تعديل نسبة الإنتاج لكل فئة من فئات المنتجات بمرونة، مما يسمح بالتحسين الديناميكي لمزيج المنتجات بناءً على التغيرات الموسمية في الطلب في السوق. خط إنتاج لمجموعات الحجر الجيري الدقيقة لمواد البناء المتخصصة.

س: هل يمكن أن يعمل PCZ1820 بثبات عند 1100-1300 طن متري في الساعة على المدى الطويل؟

ج: نعم. تم تصميم PCZ1820 لسعة معالجة تتراوح بين 1000 و1500 طن متري في الساعة. في ظل ظروف معالجة الحجر الجيري، يمكن أن تعمل بشكل مستقر ضمن نطاق 1100-1300 طن متري في الساعة على المدى الطويل؛ إن مجرد استبدال رؤوس المطرقة على أساس منتظم سوف يحافظ على كل من القدرة الإنتاجية وحجم جسيمات المنتج. تصنيع وتركيب معدات خط المعالجة لأربعة أنواع من الركام الناعم.

للحصول على حل وعرض أسعار لخط إنتاج الركام الدقيق ثنائي الخط الذي يعالج 2,200-2,600 طن متري في الساعة من الحجر الجيري، يرجى الاتصال بفريقنا الفني.
