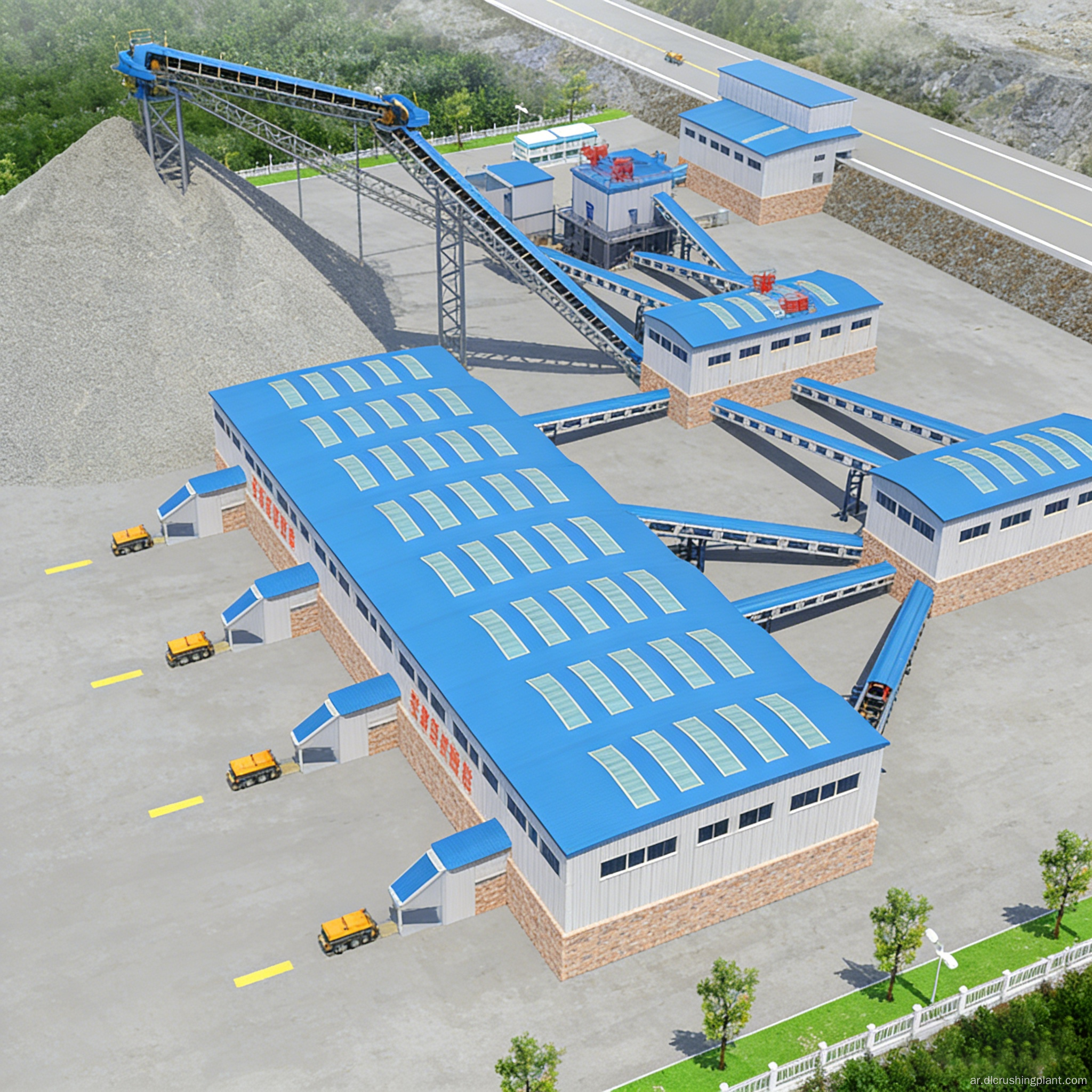

توريد EPC لخط واحد لخط التكسير والغربلة الدقيق للحجر الجيري بقدرة عالية ودقة عالية

خط إنتاج كامل لأربع فئات من المجاميع المتخصصة ذات القيمة المضافة العالية

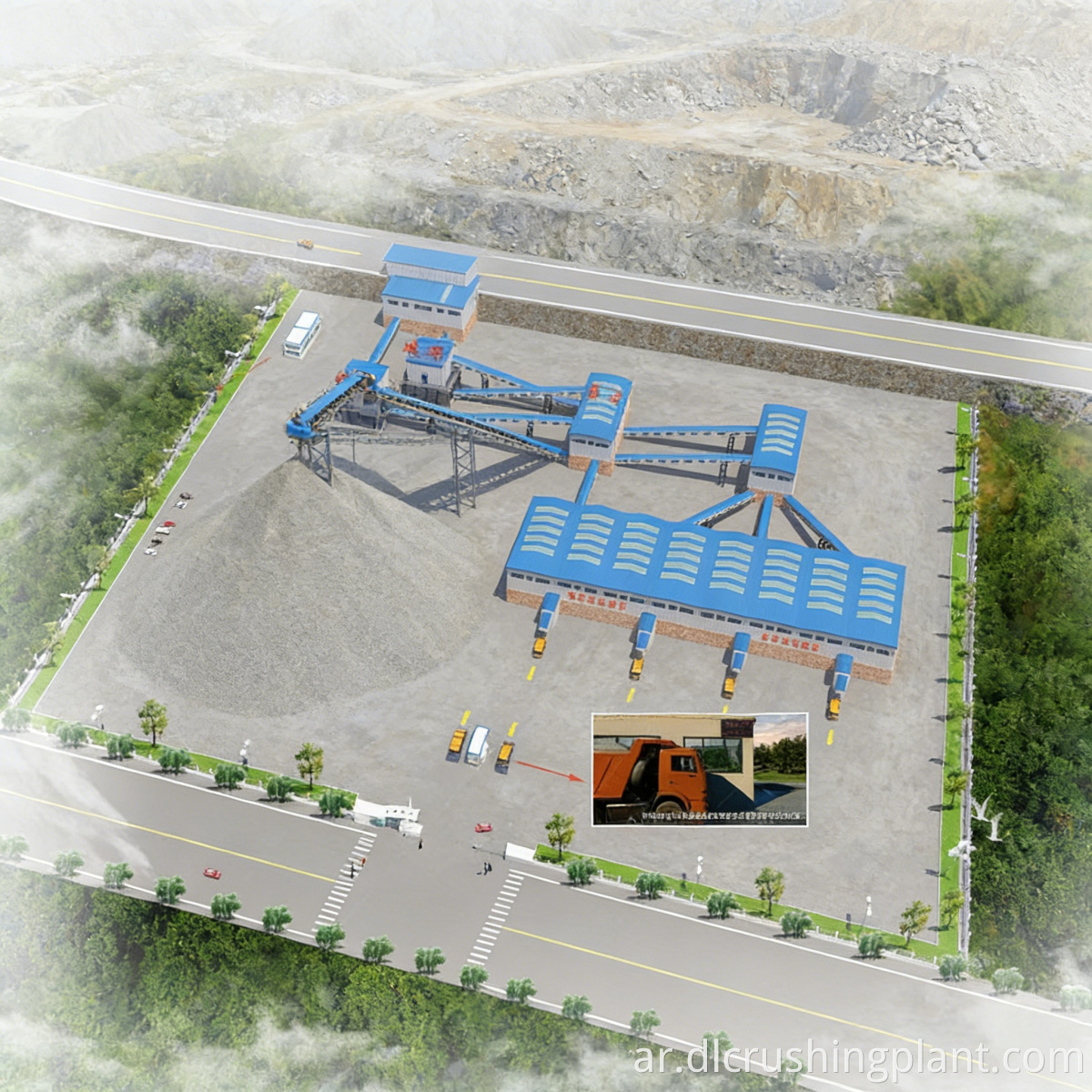

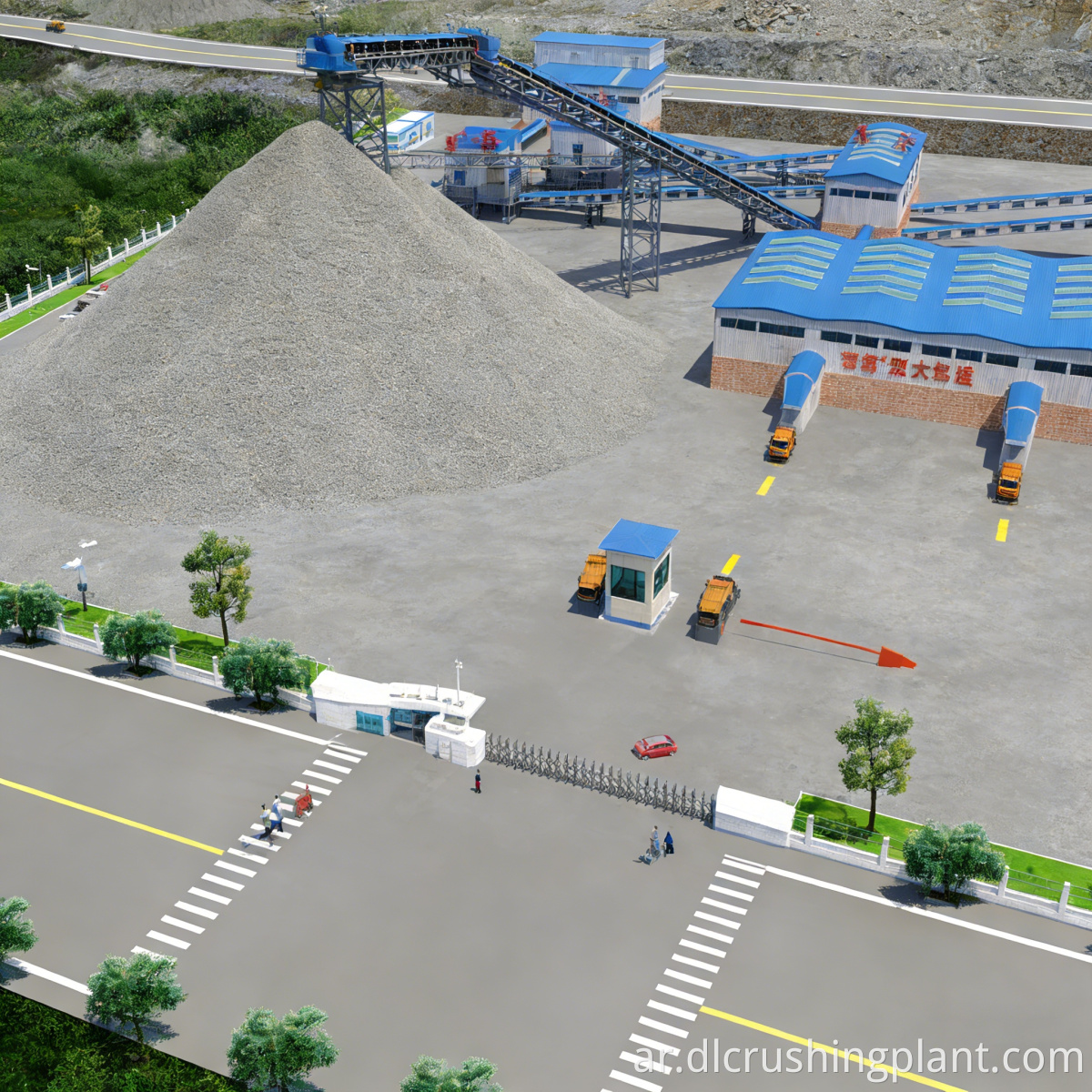

نظرة عامة على مشروع خط إنتاج الحجر الجيري

هذا الحل عبارة عن نظام تكسير وغربلة للحجر الجيري أحادي الخط بسعة 3000 طن متري في الساعة. إنها تستخدم كسارة مطرقة واحدة للخدمة الشاقة PCZ2125 للتكسير الأولي، تليها عملية دائرة مغلقة تشتمل على كسارتين تشكيل PC1622، ومجموعتين من الغربلة الدقيقة بأربع مراحل باستخدام ثماني شاشات اهتزازية ذات طابقين عريضة للغاية 2YKZ40100. ينتج النظام أربع فئات من المنتجات: ركام 1-3 مم، ركام 1-2 مم، رقائق الحجر الجيري المسحوق (المعروف أيضًا باسم "حجر بذور البطيخ")، ومسحوق الحجر الجيري، الذي يغطي مجموعة كاملة من الرمل والحصى الدقيق الحبيبات. ويستهدف الأسواق المتخصصة ذات القيمة المضافة العالية مثل الملاط الجاف والخرسانة الإسفلتية ومواد البناء الزخرفية.

التحديات الأساسية: بالنسبة لخط إنتاج الحبوب الدقيقة عالي السعة من فئة 3000 طن متري، يؤدي العرض غير الكافي للغرابيل التقليدية (عادةً 2-3 متر) إلى انخفاض كفاءة الغربلة للمواد الدقيقة وارتفاع معدلات خلط المواد؛ تتطلب المنتجات التي تقع ضمن نطاقات ضيقة لحجم الجسيمات (على سبيل المثال، اختلاف بضعة ملليمترات فقط بين 1-2 مم وأجزاء "بذور البطيخ") دقة تصنيف عالية للغاية، ويؤدي تكوين الشاشة غير المناسب على الفور إلى التلوث المتبادل للمنتج؛ عادةً ما يكون من الصعب تحقيق السعة العالية والتصنيف عالي الدقة في وقت واحد، كما أن إنتاج منتجات الحبوب الدقيقة على خط واحد يتم تقييده بسهولة من خلال مرحلة الغربلة، مما يؤدي إلى اختناق.

أبرز الحلول: كسارة مطرقة واحدة PCZ2125 للخدمة الشاقة تلبي احتياجات التكسير الخشن البالغة 3000 طن متري في الساعة؛ يكمن التمييز الأساسي في مرحلة الغربلة - ثماني شاشات اهتزازية ذات طابقين فائقة العرض 2YKZ40100 (كل منها بعرض 4 أمتار، مما يوفر مساحة معالجة تتجاوز بكثير مساحة الشاشات التقليدية التي يبلغ عرضها 3 أمتار)، مقسمة إلى مجموعتين: المجموعة الأولى من أربع شاشات تفصل المنتجات النهائية بقطر 1-3 مم، مع إعادة المواد الأكبر من 3 مم إلى كسارتي تشكيل PC1622؛ تقوم المجموعة الثانية المكونة من 4 شاشات بإجراء فصل أكثر دقة على ثلاث مراحل للمواد التي يقل حجمها عن 3 مم، مما يؤدي إلى إنتاج ركام 1-2 مم وركام رقائقي (ركام يشبه الحصى) ومسحوق حجري، على التوالي. ويضمن سطح الغربلة الواسع للغاية الذي يبلغ طوله 4 أمتار التقسيم الطبقي الشامل والفصل عالي الدقة للمواد الدقيقة بسعة 3000 طن متري في الساعة، مع التحكم في معدل الخلط في حدود 3%. يقلل تكوين الخط الواحد من الاستثمار في المعدات والبصمة مقارنة بحل الخط المزدوج، بينما يتيح أيضًا صيانة وإدارة أكثر مركزية.

تدفق عملية خط إنتاج الحجر الجيري

يتم تغذية كتل الحجر الجيري الكبيرة بشكل موحد ومستمر بواسطة وحدة التغذية الاهتزازية الثقيلة ZGC2560 إلى الكسارة المطرقة الثقيلة PCZ2125 للتكسير الخشن الأولي.

يتم نقل المواد المكسرة بشكل خشن عبر الحزام الناقل الرئيسي إلى المجموعة الأولى المكونة من أربع شاشات اهتزازية عريضة للغاية ذات طابقين 2YKZ40100، والتي تفصل الركام النهائي بمقدار 1-3 مم.

يتم نقل المواد الأكبر من 3 مم عبر ناقل رجوع إلى كسارتين تشكيل PC1622 من أجل التكسير الدقيق الثانوي.

يتم نقل المواد الأصغر من 3 مم، جنبًا إلى جنب مع المواد من مرحلة التكسير الثانوية، إلى المجموعة الثانية المكونة من أربع شاشات اهتزازية ذات طابقين فائقة العرض 2YKZ40100، حيث يتم غربلتها بدقة إلى ثلاث فئات: الركام 1-2 مم، والأجزاء على شكل رقائق، ومسحوق الحجر.

يتم نقل الفئات الأربع من المنتجات النهائية عبر سيور ناقلة إلى صوامع المنتجات النهائية المختومة الخاصة بها، حيث يتم تخزينها وتحميلها بشكل منفصل حسب النوع.

نطاق خدمة EPC لخط إنتاج الحجر الجيري

تصميم الحل: تحليل حجم جزيئات المواد الخام، وتحديد مواقع فئات المنتجات الأربع، وتكوين درجات الفحص واسعة النطاق، وتخطيط لوجستيات وتخزين المنتجات النهائية

تصنيع المعدات: الكسارة ذات المطرقة الثقيلة PCZ2125، وآلة التشكيل PC1622، وشاشات الاهتزاز فائقة الاتساع 2YKZ40100، ومجموعة كاملة من أنظمة التغذية والنقل - جميعها يتم تصنيعها داخليًا

التركيب والتشغيل: إدارة الإنشاءات في الموقع، والتركيب الدقيق للشاشة الواسعة للغاية، والتشغيل على مستوى المجموعة تلو الأخرى، واختبار القبول لدقة المنتج النهائي لفئات المنتجات الأربع

إدارة التشغيل والصيانة: التدريب على عمليات التصنيف، وتوريد قطع الغيار لشبكات الشاشة العريضة، وفحص جودة المنتج النهائي، والدعم الفني عن بعد

دراسة حالة مشروع خط إنتاج الحجر الجيري

يتضمن هذا المشروع قاعدة تصدير إجمالية جيدة لمجموعة كبيرة من مواد البناء في ولاية أوجون بنيجيريا. وبقدرة إنتاجية تبلغ 3000 طن متري في الساعة، تستخدم المنشأة الحجر الجيري المحلي عالي الجودة كمواد خام. ويتم توريد المنتجات النهائية إلى أسواق غرب أفريقيا من الملاط الجاف والخرسانة الإسفلتية ومواد البناء الزخرفية، مع تصدير جزء منها إلى أوروبا.

تم تكوين خط الإنتاج بكسارة مطرقة PCZ2125 للخدمة الشاقة، وآلتي تشكيل PC1622، وثماني شاشات عريضة للغاية 2YKZ40100 للتصنيف. منذ بدء الإنتاج، ظلت القدرة مستقرة، وحققت الفئات الأربع للمنتجات النهائية دقة تصنيف عالية. لقد دخلت الأجزاء ذات الشكل الفول السوداني والركام الناعم مقاس 1-2 مم بنجاح إلى سلسلة توريد مواد البناء الزخرفية الأوروبية. تحافظ أسطح الشاشة فائقة الاتساع التي يبلغ طولها 4 أمتار على كفاءة فحص مستقرة حتى في ظل ظروف الرطوبة العالية لموسم الأمطار في نيجيريا، مع عدم وجود حالات انسداد الشاشة.

تعليقات العملاء (باللغة الإنجليزية): "إن غرابيل KZ التي يبلغ عرضها 4 أمتار هي المفتاح لأداء هذا المصنع - حيث نحصل على 3000 طن في الساعة من الركام الناعم بدقة تصنيف تفي بالمعايير الأوروبية. لقد فتح جزء حصى بذور البطيخ سوق تصدير جديدًا لنا في قطاع الركام الديكوري. حتى خلال موسم الأمطار عندما تكون الرطوبة عالية، تتعامل أسطح الغربال العريضة مع المواد دون تعمية. لقد حول هذا الخط مجموعة منتجاتنا من كميات كبيرة منخفضة الهامش إلى ركام متخصص عالي القيمة."

الأسئلة الشائعة حول خط إنتاج الحجر الجيري

س: ما هي المواصفات المحددة لـ "حصى بذور البطيخ"؟

ج: يشير "حصى بذور البطيخ" (المعروف أيضًا باسم "حجر بذور البطيخ") عادةً إلى جزيئات صغيرة من الحجر المسحوق في نطاق 3-8 مم، وقد سمي بهذا الاسم لتشابهه مع بذور البطيخ. يتم استخدامه على نطاق واسع في تطبيقات مثل طبقات سطح الخرسانة الإسفلتية والرصف الزخرفي. خدمات EPC الجاهزة لخطوط إنتاج تصنيف الركام الناعم للحجر الجيري يمكن ضبط نطاق حجم الجسيمات المحدد بدقة وفقًا لمتطلبات العملاء عن طريق ضبط فتحة شبكة الشاشة.

س: هل من السهل صيانة الشاشة ذات العرض الإضافي البالغ 4 أمتار؟

ج: يتميز 2YKZ40100 بهيكل شاشة معياري، حيث يبلغ عرض كل لوحة شاشة 1 متر. للاستبدال الروتيني، يجب استبدال الجزء البالي المقابل فقط؛ ليست هناك حاجة لإزالة سطح الشاشة بالكامل. يستغرق استبدال لوحة الشاشة الواحدة ما يقرب من 20 إلى 30 دقيقة. خط إنتاج لأربعة أنواع من الركام الناعم للحجر الجيري.

س: هل الحل ذو الخط الواحد بوزن 3000 طن متري أقل موثوقية من الحل ثنائي الخط؟

ج: يشتمل حل الخط الواحد على توقف الإنتاج أثناء الصيانة، ولكن يمكن تهيئته باستخدام قطع الغيار الطارئة وعملية استبدال سريعة لتقليل مدة جلسة الصيانة الواحدة إلى 4-6 ساعات. حل تكسير وتصنيف الحجر الجيري عالي الدقة بالنسبة للتطبيقات ذات متطلبات الموثوقية العالية للغاية، نوصي بتقييم حل متوازي ثنائي الخط.

للحصول على حل وعرض أسعار لنظام تكسير وغربلة الحجر الجيري بقدرة 3000 طن متري في الساعة، يرجى الاتصال بفريقنا الفني للحصول على اقتراح مخصص.
