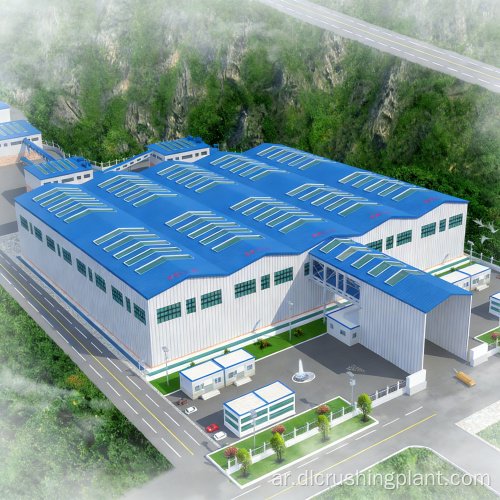

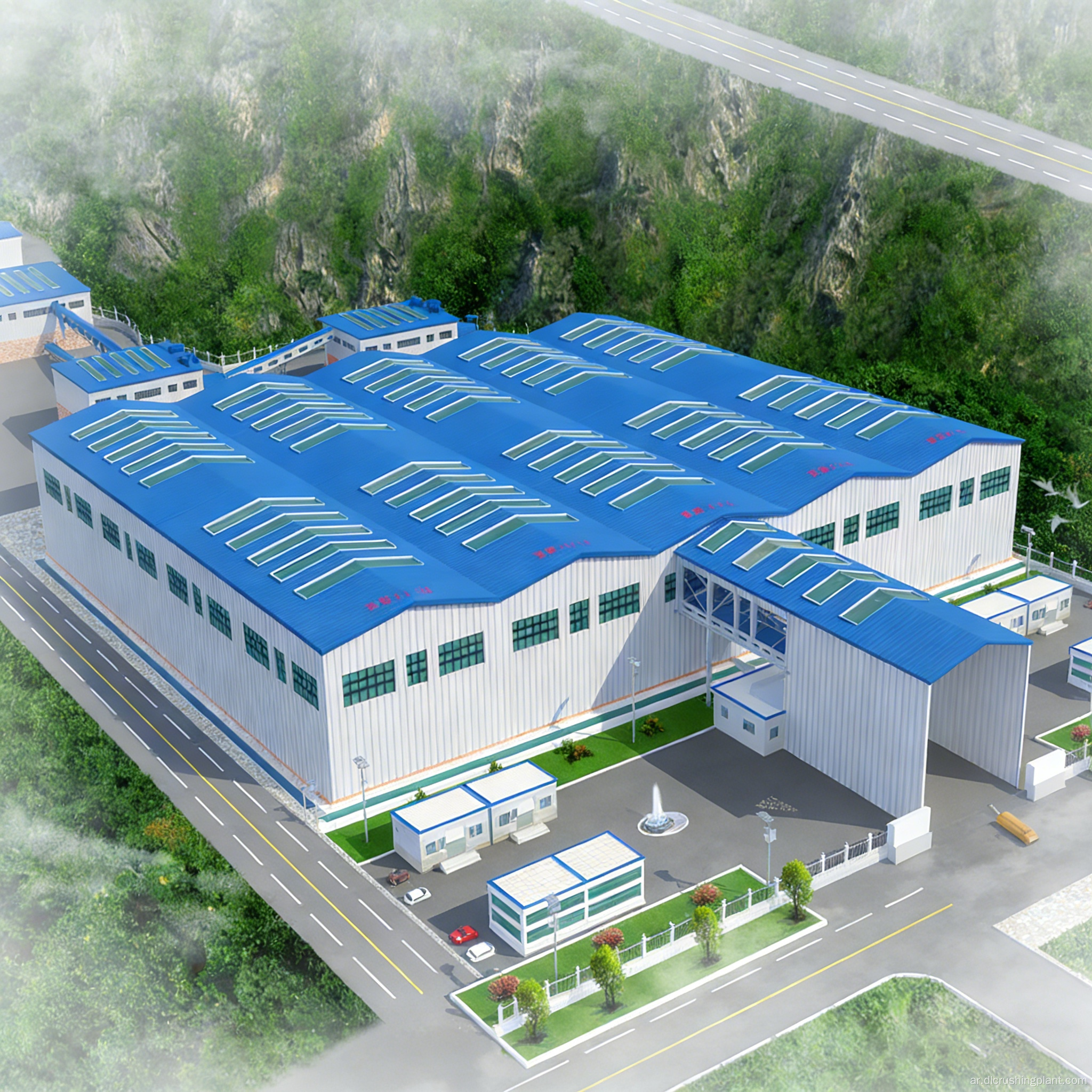

الحل الأساسي لمصانع الركام الكبيرة والمتوسطة الحجم هو الإنتاج المتزامن لخمس درجات من المنتجات النهائية

يشتمل هذا المشروع على خط إنتاج إجمالي للحجر الجيري بقدرة 1500 طن متري في الساعة قادر على إنتاج خمس درجات من الركام. تستخدم العملية كسارة مطرقة PCZ1820 للتكسير الأولي، تليها كسارتان تشكيل PC1220 في عملية تشكيل دقيقة ثانوية ذات دائرة مغلقة، وعملية تصنيف على مرحلتين باستخدام شاشتين 3YKZ40100 ذات ثلاث طبقات عريضة للغاية وشاشتين 2YKZ40100 مزدوجة الطبقة عريضة للغاية. ينتج خط الإنتاج خمس درجات من الركام النهائي - 31-40 ملم، 25-31 ملم، 15-25 ملم، 6-15 ملم، و0-6 ملم - تغطي مجموعة كاملة من أحجام الجسيمات الخشنة والمتوسطة والناعمة. وهو مصمم لتلبية احتياجات قواعد التعدين الكبيرة والمتوسطة الحجم، والمشتريات المركزية لمشاريع البنية التحتية، ومصانع الخرسانة الجاهزة التي تتطلب إمدادات مجمعة متعددة الدرجات.

التحديات الأساسية: في خط إنتاج بقدرة 1500 طن متري في الساعة مع 3-4 درجات حجم نهائي فقط، لا يمكن فصل أحجام الجسيمات الخشنة (31-40 مم) والمتوسطة (15-25 مم) بدقة. تؤدي معدلات خلط المواد المرتفعة إلى خفض تصنيف الركام عالي الجودة للبيع؛ تفتقر الشاشات التقليدية التي يبلغ عرضها 3 أمتار إلى مساحة فحص كافية بسعة 1500 طن متري في الساعة، مما يؤدي إلى ضعف دقة تصنيف المواد الدقيقة (0-6 مم)؛ في الإنتاج المشترك متعدد المنتجات، يؤدي تكوين الفحص غير المناسب إلى خلل في نسب المنتجات النهائية عبر درجات مختلفة، مما يؤدي إلى تراكم المخزون والمخزون غير المباع لمواصفات معينة.

أبرز الحلول: يكمن التمييز الأساسي في نظام الغربلة - أربع شاشات اهتزازية واسعة للغاية YKZ40100 (عرض كل منها 4 أمتار) مرتبة في مجموعتين: تتكون المجموعة الأولى من شاشتين 3YKZ40100 ثلاثية الطبقات مسؤولة عن تصنيف الدرجة الخشنة، وتفصل درجتين من المنتجات ذات حجم الجسيمات الكبيرة (31-40 مم و25-31 مم)؛ يتم إرجاع المواد التي يزيد حجمها عن 40 مم إلى آلتي تشكيل PC1220 من أجل التكسير الدقيق في دورة دائرة مغلقة؛ تتكون المجموعة الثانية من شاشتين 2YKZ40100 ذات طابقين لتصنيف الدرجة المتوسطة والدقيقة للمواد الأصغر من 25 مم، مع فصل ثلاث درجات للمنتجات النهائية: 15-25 مم، 6-15 مم، و0-6 مم. ويضمن سطح الغربلة الواسع للغاية الذي يبلغ طوله 4 أمتار التقسيم الطبقي الشامل للمواد بقدرة 1500 طن متري في الساعة، مع التحكم في معدل الخلط عبر فئات المنتجات الخمس في حدود 3%. تقوم الكسارة أحادية الوحدة PCZ1820 بالتكسير الأولي في مسار واحد، بينما تقوم كسارتا التشكيل PC1220 بمعالجة المواد المرتجعة كبيرة الحجم فقط، مما يؤدي إلى تكوين وحدة رئيسية مبسطة وعالية الكفاءة.

يتم تغذية كتل الحجر الجيري الكبيرة بشكل موحد ومستمر بواسطة وحدة التغذية الاهتزازية الثقيلة ZGC2050 في الكسارة المطرقة الثقيلة PCZ1820، والتي تكمل التكسير الأولي في مسار واحد.

يتم نقل المواد المكسرة بشكل خشن عبر وحدة تغذية بحزام الخلط إلى المجموعة الأولى من شاشتين اهتزازيتين 3YKZ40100 ذات ثلاث طبقات واسعة للغاية، والتي تفصل المادة إلى حجمين إجماليين نهائيين من الدرجة الخشنة: 31-40 مم و25-31 مم.

يتم تغذية المواد التي يزيد حجمها عن 40 مم عبر ناقل إرجاع إلى كسارتين تشكيل PC1220 من أجل التكسير الدقيق الثانوي. بعد التكسير، يتم إرجاع المادة إلى 3YKZ40100 لإعادة الغربلة، مما يشكل دورة مغلقة.

يتم نقل المواد الأصغر من 25 مم إلى المجموعة الثانية المكونة من شاشتين اهتزازيتين واسعتين للغاية 2YKZ40100، حيث يتم غربلتها أيضًا إلى ثلاث درجات من الركام النهائي المتوسط ​​والدقيق: 15-25 مم، 6-15 مم، و0-6 مم.

يتم نقل الأنواع الخمسة من المنتجات النهائية عبر سيور ناقلة إلى صوامع المنتجات النهائية المختومة الخاصة بها، حيث يتم تخزينها وتحميلها بشكل منفصل حسب النوع.

تصميم الحلول، والتصنيع الداخلي لمجموعة المعدات الكاملة، والتركيب والتشغيل في الموقع، والتدريب على عملية التصنيف، وإدارة التشغيل والصيانة.

يشتمل هذا المشروع على منشأة إنتاج مجمعة لمجموعة كبرى من مواد البناء في ولاية بيراك بماليزيا. وبقدرة إنتاجية مصممة تبلغ 1500 طن متري في الساعة، تستخدم المنشأة الحجر الجيري المحلي عالي الجودة كمواد خام، ويتم توفير المنتجات النهائية لمشاريع البنية التحتية ومصانع الخرسانة الجاهزة في منطقتي إيبوه وكوالالمبور الحضريتين.

تم تكوين خط الإنتاج بنظام تصنيف من مرحلتين يشتمل على كسارة مطرقة ثقيلة PCZ1820، وآلتي تشكيل PC1220، وأربع شاشات واسعة للغاية YKZ40100. منذ بدء التشغيل، ظلت الطاقة الإنتاجية مستقرة عند 1500 طن متري في الساعة، مع دقة تصنيف عالية عبر خمس فئات من المنتجات. مع الركام الخشن 31-40 مم و25-31 مم الذي تم توريده بنجاح إلى مشروع East Coast Rail Link في ماليزيا، في حين يتم توريد الركام الناعم 0-6 مم إلى مصانع الخلط الجاهز المحلية كبديل للرمال المصنعة. تعمل الشاشات فائقة الاتساع التي يبلغ طولها 4 أمتار بثبات في ظل الظروف الاستوائية ذات الرطوبة العالية، دون الإبلاغ عن أي مشاكل في انسداد الشاشة.

تعليقات العملاء (باللغة الإنجليزية): "إن تصنيف المنتجات الخمسة بشاشات بعرض 4 أمتار يمنحنا مرونة ممتازة في خدمة قطاعات السوق المختلفة. تذهب الأجزاء 31-40 مم و25-31 مم مباشرة إلى مشاريع البنية التحتية بأسعار متميزة، في حين تخدم الأحجام الدقيقة عملاء الخلط الجاهز لدينا. دقة التصنيف مثيرة للإعجاب - التلوث المتبادل بين الأجزاء هو الحد الأدنى. تتعامل كسارات التشكيل PC1220 فقط مع المواد المرتجعة كبيرة الحجم، مما يحافظ على انخفاض تكاليف التشغيل. لقد أصبح هذا الخط أصولنا الإنتاجية الأساسية لأسواق بيراك وكوالالمبور.

س: هل يمكن تعديل نسبة فئات المنتجات الخمس؟

ج: نعم. من خلال ضبط تكوينات حجم شبكة الشاشة لـ 3YKZ40100 و2YKZ40100، يمكن تعديل نسبة الإخراج لكل فئة بمرونة. على سبيل المثال، خلال موسم الذروة لمشاريع البنية التحتية، يمكن زيادة حصة الإنتاج للأجزاء 31-40 ملم و25-31 ملم، بينما خلال فترات ارتفاع الطلب على الخرسانة الجاهزة، يمكن زيادة إنتاج الركام الناعم 0-6 ملم. نظام إنتاج مشترك لخمسة أنواع من ركام الحجر الجيري.

س: هل استخدام آلة التشكيل PC1220 فقط لمعالجة المواد المرتجعة يهدر قدرة المعدات؟

ج: لا، لا. في ظل ظروف معالجة الحجر الجيري عند 1500 طن متري في الساعة، يحقق PCZ1820 معدل تشكيل مرتفع للمرور الأول، حيث تمثل المواد المرتجعة عادةً 15% إلى 20% فقط. تعد وحدتان PC1220 أكثر من كافية للتعامل مع مادة الإرجاع هذه. خطوط إنتاج سحق وغربلة الحجر الجيري الكبيرة والمتوسطة الحجم. هذا التكوين أكثر كفاءة في استخدام الطاقة من الحل حيث تقوم آلة التشكيل بمعالجة جميع المواد، مع ضمان أن جميع المواد كبيرة الحجم تلبي المواصفات.

س: هل من السهل صيانة الشاشة ذات العرض الإضافي البالغ 4 أمتار؟

ج: يتميز YKZ40100 بهيكل شبكي معياري للشاشة، حيث يبلغ عرض كل لوحة شاشة فردية 1 متر. للاستبدال الروتيني، يجب استبدال الأجزاء البالية فقط؛ ليست هناك حاجة لإزالة سطح الشاشة بالكامل. يستغرق استبدال لوحة الشاشة الواحدة ما يقرب من 20 إلى 30 دقيقة. نظام تجميع الحجر الجيري كبير الحجم بمواصفات متعددة.

للحصول على عرض أسعار لحل خط الإنتاج والتكوين لخط إنتاج إجمالي الحجر الجيري بقدرة 1500 طن متري في الساعة ينتج خمس درجات من الركام، يرجى الاتصال بفريقنا الفني.
