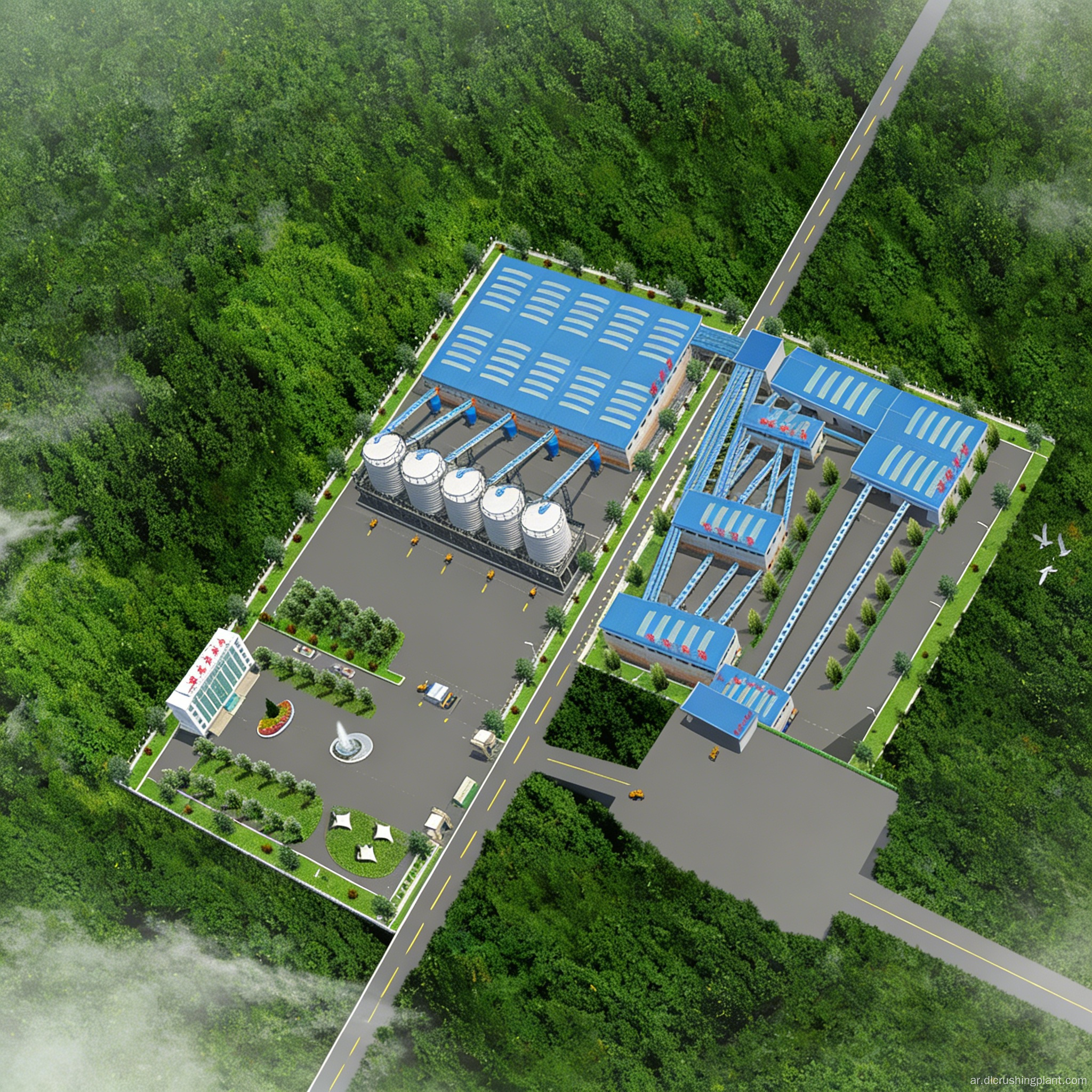

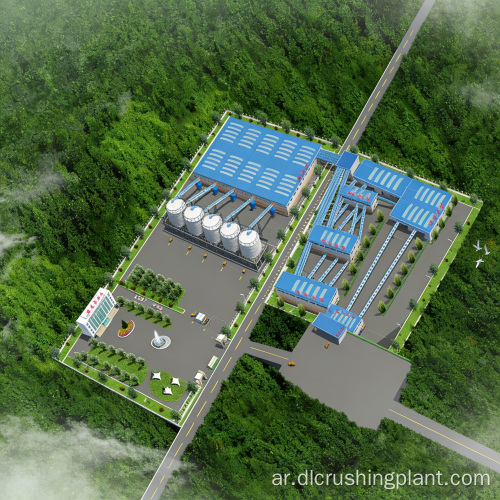

الحل الأساسي لخط إنتاج ركام الحجر الجيري الضخم في أحد المناجم

تم تصميم هذا الحل لخط إنتاج إجمالي كبير جدًا من الحجر الجيري بسعة تتراوح من 4500 إلى 5000 طن متري في الساعة، وإنتاج يومي يتجاوز 70000 طن متري، وقدرة إنتاجية سنوية تصل إلى 20 مليون طن متري. لقد تم تصميمه خصيصًا لعمليات التعدين والمعالجة واسعة النطاق والمكثفة في مناجم الحجر الجيري الرئيسية في جميع أنحاء العالم.

التحديات الرئيسية: تتطلب الإعدادات التقليدية للمناجم التي يبلغ حجمها 10000 طن متري العشرات من وحدات الفحص، مما يؤدي إلى آثار أقدام كبيرة واستثمار رأسمالي مرتفع وعمليات وصيانة معقدة. تتمتع الغرابيل الخطية التقليدية بقدرة معالجة تتراوح بين 300 إلى 500 طن متري فقط في الساعة لكل وحدة، ويؤدي انتشار معدات الغربلة إلى أحزمة نقل كثيفة ومتقاطعة وعقد إدارة متفرقة.

أبرز الحلول: يستخدم النظام كسارتين مطرقيتين PCZ2125 للخدمة الشاقة بالتوازي للتكسير الأولي، وثلاث كسارات تشكيل PC1622 تعمل في ثلاثة خطوط متوازية، و12 شاشة اهتزازية ZSG40100 للخدمة الشاقة للتصنيف المدمج. تتمتع كل شاشة ZSG للخدمة الشاقة بقدرة معالجة تبلغ 800-1000 طن متري في الساعة، مما يقلل عدد الشاشات المطلوبة بنسبة 40% تقريبًا مقارنة بالإعدادات التقليدية. يضمن التشغيل المتوازي للكسارتين المطرقيتين بقاء الخط بأكمله قيد التشغيل أثناء صيانة أي وحدة منفردة، بينما تسمح خطوط التشكيل المتوازية الثلاثة بتخصيص السعة بشكل مرن. تتيح الشاشات الثقيلة الـ 12، المجمعة في تكوينات 6+6، الإنتاج المتزامن لخمسة أحجام من المنتجات النهائية (30-80 مم، 20-30 مم، 10-20 مم، 5-10 مم، و0-5 مم).

يتم تغذية قطع الحجر الجيري الكبيرة من صومعة المواد الخام بشكل منتظم ومستمر عبر وحدة التغذية الاهتزازية الثقيلة ZGC2560 إلى كسارتين مطرقة PCZ2125 للخدمة الشاقة للتكسير الأولي.

يتم نقل المواد المكسرة الأولية عن طريق الناقلات الحزامية إلى صومعة وسيطة، ثم يتم توزيعها بالتساوي بواسطة تسعة مغذيات اهتزازية GZG8000 إلى ثلاث كسارات تشكيل PC1622 للتكسير والتشكيل الثانوي.

تدخل المواد المكسرة الثانوية ستة شاشات اهتزازية شديدة التحمل ذات ثلاثة طوابق 3ZSG40100، والتي تفصل الركام النهائي إلى درجتين من الحجم: 30-80 مم و20-30 مم؛ يتم إرجاع المواد كبيرة الحجم التي يزيد حجمها عن 80 مم عبر حزام ناقل العودة إلى كسارات التشكيل PC1622 لإعادة التدوير ومزيد من التكسير.

يتم دمج المواد التي يتم غربلتها أقل من 20 مم مع المواد المكسرة الثانوية ويتم نقلها إلى ست غرابيل اهتزازية شديدة التحمل ذات طابقين 2ZSG40100، والتي تنتج ثلاث درجات من الركام النهائي: 10-20 مم، 5-10 مم، و0-5 مم.

يتم نقل الدرجات الخمس من الركام النهائي عبر سيور ناقلة إلى صوامع المنتج النهائي الخاصة بها، والمجهزة بأنظمة تحميل أوتوماتيكية.

تصميم الحلول: مسح موقع التعدين، واختيار العملية، وتصميم تخطيط خط الإنتاج، والنمذجة والمحاكاة ثلاثية الأبعاد

تصنيع المعدات: الإنتاج الداخلي للآلات الأساسية (كسارة المطرقة الثقيلة، آلة التشكيل، غربال ZSG للخدمة الشاقة)، ​​إلى جانب تكامل معدات التغذية المساعدة، والنقل، وجمع الغبار، ومعدات التحكم الكهربائية

التركيب والتشغيل: الإشراف على البناء في الموقع، وتركيب المعدات، والتشغيل المتكامل بدون تحميل أو تحميل، واختبار القبول لضمان تلبية القدرة الإنتاجية للمواصفات

إدارة التشغيل والصيانة: تدريب المشغلين، وتوريد قطع الغيار، وتشخيص الأخطاء عن بعد، والفحوصات الدورية، والدعم الفني على مدار الساعة طوال أيام الأسبوع

مشروع تجميع الحجر الجيري واسع النطاق في مقاطعة قونية بتركيا، بقدرة تصميمية تبلغ 4500 طن متري في الساعة. المادة الخام عبارة عن حجر جيري مفتوح من منطقة التعدين، ويتم توفير المنتج النهائي لمشاريع البنية التحتية في منطقتي إسطنبول وأنقرة.

تم تكوين خط الإنتاج بكسارتين مطرقيتين PCZ2125 للخدمة الشاقة، و3 ماكينات تشكيل PC1622، و12 غربالًا ثقيلًا ZSG40100، لإنتاج خمس درجات من المنتجات النهائية: 30-80 مم، 20-30 مم، 10-20 مم، 5-10 مم، و0-5 مم، مع إنتاج يومي مصمم يبلغ 70,000 طن متري. منذ بدء التشغيل، استقرت القدرة التشغيلية الفعلية عند 4,800-5,000 طن متري في الساعة، حيث أظهرت جميع درجات المنتجات الخمس شكلًا جسيميًا ممتازًا ومحتوى ناعمًا أقل من 2%.

تعليقات العملاء (باللغة الإنجليزية): "لقد أحدث هذا المصنع تحولًا كاملاً في قدرتنا على إمداد سوق وسط الأناضول. إن الإنتاجية البالغة 5000 طن في الساعة التي تم تحقيقها باستخدام 12 شاشة للخدمة الشاقة هي أمر مثير للإعجاب - كنا نحتاج في السابق إلى ما يقرب من 20 شاشة في مواقع أخرى للوصول إلى نصف هذه السعة. ويضمن الإعداد الموازي مع كسارتين مطرقتين أيضًا عدم توقفنا عن الإنتاج أبدًا، حتى أثناء الصيانة. لقد انخفضت تكلفة التسليم لكل طن متري بشكل كبير."

س: هل يجب أن تكون المادة الخام المعدنية اللازمة لطاقة إنتاجية تبلغ 5000 طن متري في الساعة من الحجر الجيري؟

ج: تم تحسين هذا الحل للمواد ذات الصلابة المتوسطة إلى المنخفضة؛ إنه يعمل بشكل أفضل مع الحجر الجيري ولكن يمكن استخدامه أيضًا مع معادن ذات صلابة مماثلة، مثل الدولوميت والجبس. خط إنتاج تكسير الحجر الجيري واسع النطاق بالنسبة للمعادن عالية الصلابة، ستحتاج إلى التبديل إلى تكوين الكسارة الفكية + الكسارة المخروطية.

س: هل لا تزال الشاشات الـ 12 كثيرة جدًا؟

ج: تتمتع الشاشة الفردية ZSG40100 للخدمة الشاقة بقدرة معالجة تبلغ 800-1000 طن متري في الساعة، وهو ما يزيد بمقدار 1.5 مرة عن الشاشة الخطية التقليدية بنفس المواصفات. خط إنتاج الحجر الجيري للكسارة ذات المطرقة الكبيرة إذا تم استخدام الغرابيل التقليدية بدلاً من ذلك، فستكون هناك حاجة إلى 18-20 وحدة. يعمل حل ZSG على تقليل عدد الغرابيل بنسبة 40% تقريبًا، كما يقلل تصميم التفريغ ثنائي الجانب من عدد سيور النقل المتقاطعة.

س: ما هو الجدول الزمني للخط بأكمله من توقيع العقد إلى بدء الإنتاج؟

ج: تتراوح دورة المشروع القياسية من 6 إلى 8 أشهر، بما في ذلك شهر واحد للتصميم، و3 أشهر لتصنيع المعدات، وشهرين للتركيب، وشهر واحد للتشغيل. بالنسبة للمشاريع الكبيرة جدًا، قد يتم تمديد الجدول الزمني لمدة شهر إلى شهرين نظرًا للحجم الكبير لأعمال الهندسة المدنية. مشروع جاهز لنظام فحص الحجر الجيري الكامل.

يرجى الاتصال بفريقنا الهندسي للحصول على اقتراح مخصص.
