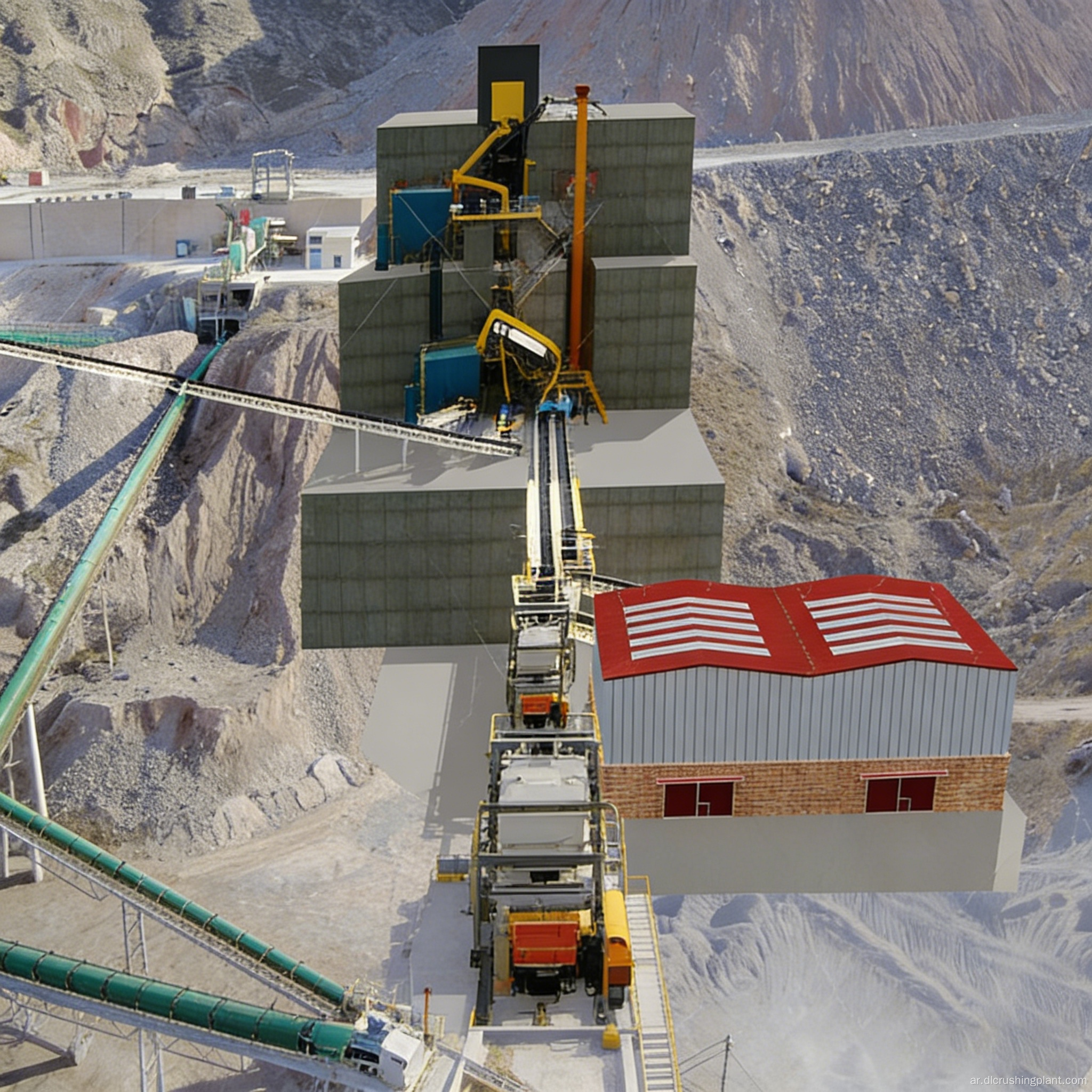

خط إنتاج التكسير والغربلة ذو الكفاءة العالية وتوفير المساحة هو الحل الأمثل للركام متوسط ​​الحجم

هذا الحل عبارة عن نظام عالي الكفاءة لسحق وغربلة الحجر الجيري بسعة 1000 طن متري في الساعة. إنها تستخدم كسارة مطرقة واحدة للخدمة الشاقة PCZ1820 للتكسير الأولي، وشاشة اهتزازية واحدة عريضة للغاية ذات ثلاثة طوابق 3YKZ40100 للتصنيف، وعملية إعادة تدوير دائرة مغلقة باستخدام مصعد لإنتاج درجتين من الركام المتميز: 20-31.5 مم و10-20 مم. يستخدم التصميم اختلافات الارتفاع في الموقع لتغذية المزلق، مما يلغي الحاجة إلى سيور ناقلة متوسطة، مما يؤدي إلى تصميم مدمج والحد الأدنى من استخدام الأراضي. لقد تم تصميمه خصيصًا لقواعد الإنتاج الكلي للمناجم متوسطة الحجم وتوريد المجاميع المتميزة لمشاريع البنية التحتية.

التحديات الرئيسية: إذا تم تطبيق حل تكسير متعدد المراحل ومتعدد الوحدات على خط إنتاج بقدرة 1000 طن متري في الساعة، فسيتطلب ذلك قطعًا عديدة من المعدات، ويتطلب مساحة كبيرة، ويستلزم تكاليف استثمارية عالية - مما يجعله مكلفًا للغاية بالنسبة للمناجم متوسطة الحجم؛ تتطلب التخطيطات التقليدية عمليات نقل متعددة للمواد باستخدام العديد من السيور الناقلة، مما يؤدي إلى مساحة كبيرة ونقاط انبعاث غبار متعددة؛ تفتقر الشاشات التقليدية إلى مساحة فحص كافية لسعة 1000 طن متري في الساعة، مما يؤدي إلى دقة تصنيف ضعيفة لدرجات المنتج النهائي 20-31.5 مم و10-20 مم.

أبرز الحلول: الحد الأدنى من التكوين — تحقق كسارة مطرقة واحدة PCZ1820 للخدمة الشاقة وشاشة عريضة للغاية ثلاثية الأسطح 3YKZ40100 قدرة تبلغ 1000 طن متري في الساعة وتصنيف مزدوج الدرجة، مما يؤدي إلى تقليل الوحدات واستثمار أقل وصيانة أسهل. من خلال الاستفادة من فرق الارتفاع الطبيعي، يتم تغذية المواد المكسرة مباشرة إلى الغربال الاهتزازي عبر المزالق، مما يلغي الحاجة إلى ناقل الحزام المتوسط. وينتج عن ذلك تصميم مدمج يقلل من البصمة بنسبة 30% تقريبًا مقارنة بالحلول التقليدية. يتم إرجاع المواد كبيرة الحجم التي يزيد حجمها عن 31.5 مم إلى الكسارة المطرقية عبر مصعد لإعادة التكسير؛ تضمن عملية الدائرة المغلقة هذه تلبية جميع أحجام الجسيمات للمواصفات. يتم تركيب معدات جمع الغبار في كل من منافذ تفريغ الكسارة والغربلة لضمان إنتاج صديق للبيئة وخالي من الغبار.

يتم تغذية كتل الحجر الجيري الكبيرة من المحجر بشكل موحد ومستمر بواسطة وحدة التغذية الاهتزازية الثقيلة ZGC2050 إلى الكسارة المطرقة الثقيلة PCZ1820، والتي تكمل التكسير والتشكيل الأولي في مسار واحد.

تستخدم المواد المكسرة فرق الارتفاع في الموقع ليتم تغذيتها مباشرة عبر منحدر إلى غربال هزاز عريض للغاية ذو ثلاثة طوابق 3YKZ40100، مما يلغي الحاجة إلى ناقل حزامي متوسط.

تقوم الغربال الاهتزازي 3YKZ40100 بتصنيف المواد إلى درجتين من الركام النهائي: 20-31.5 مم و10-20 مم، والتي يتم نقلها بعد ذلك عبر الناقلات الحزامية إلى صوامع المنتج النهائي، على التوالي.

يتم رفع المواد الأكبر من 31.5 مم بواسطة مصعد إلى وحدة التغذية وإعادة تغذيتها في الكسارة المطرقية، مما يشكل دورة دائرة مغلقة حتى تستوفي جميع المواد المواصفات.

تم تجهيز كل من منفذ تفريغ الكسارة ومنفذ تفريغ الشاشة الاهتزازية بنظام تجميع الغبار النبضي لجمع الغبار مركزيًا، مما يضمن عدم انبعاث الغبار.

تصميم الحلول، والتصنيع الداخلي لمجموعة كاملة من المعدات، والتركيب والتشغيل في الموقع، وتدريب المشغلين، وإدارة التشغيل والصيانة.

مشروع ركام متميز لشركة مواد بناء في محافظة عمان، الأردن، بطاقة إنتاجية مصممة 1000 طن متري في الساعة. المادة الخام هي الحجر الجيري المحلي، ويتم توفير المنتجات النهائية – في حجمين، 20-31.5 ملم و10-20 ملم – لمشاريع البنية التحتية ومصانع الخرسانة الجاهزة في عمان والمناطق المحيطة بها.

يستخدم خط الإنتاج اختلافات الارتفاع في تضاريس المحجر، مستخدمًا تكوينًا يتكون من كسارة مطرقة شديدة التحمل PCZ1820، وشاشة عريضة للغاية 3YKZ40100، ومزلق تغذية، ومصعد لإرجاع المواد. منذ بدء التشغيل، ظلت الطاقة الإنتاجية مستقرة عند 1000 طن متري في الساعة. تتميز كلا درجتي المنتج بشكل جسيم ممتاز وتدرج مستقر، وقد أدى تصميم التغذية المزلقة إلى تقليل مساحة خط الإنتاج بنسبة 30% تقريبًا مقارنة بالخطة الأصلية. يعمل نظام جمع الغبار بشكل موثوق وقد اجتاز عمليات التفتيش البيئية المحلية.

تعليقات العملاء (باللغة الإنجليزية): "كان تصميم التغذية المائلة بمثابة استخدام رائع لتضاريس موقعنا - فقد تخلص من العديد من سيور النقل وقلل بشكل كبير من بصمتنا. تتعامل الكسارة الفردية PCZ1820 بالإضافة إلى شاشة 3YKZ40100 واحدة مع 1000 طن متري في الساعة مع منتجين نهائيين فقط، مما يحافظ على بساطة التشغيل وتكاليف الصيانة منخفضة. ويضمن نظام إرجاع المصعد عدم وجود مواد كبيرة الحجم في منتجاتنا النهائية. ويحافظ جمع الغبار في نقاط تفريغ الكسارة والغربلة على نظافة المصنع بأكمله وهو حل فعال للغاية وفعال من حيث التكلفة لسوقنا.

س: هل يمكن لكسارة مطرقة واحدة وشاشة واحدة ضمان قدرة إنتاجية مستقرة تبلغ 1000 طن متري في الساعة؟

ج: تم تصميم PCZ1820 لإنتاجية تتراوح من 1000 إلى 1200 طن متري في الساعة، في حين أن الشاشة العريضة للغاية ذات الثلاثة طوابق 3YKZ40100، بعرض 4 أمتار ومنطقة معالجة كبيرة، تضمن التشغيل المستقر عند إقرانها بالكسارة. تصميم وتوريد خط إنتاج تكسير عالي الكفاءة للحجر الجيري متوسط ​​الحجم يتمتع الحجر الجيري بإنتاجية عالية من التمريرة الأولى، مع إعادة تدوير عادةً تتراوح بين 10% إلى 15% فقط؛ لا تؤثر عملية الدائرة المغلقة على القدرة الإنتاجية الرئيسية.

س: ما هي متطلبات الموقع المتوفرة لتغذية المزلق؟

ج: تعتمد تغذية المزلق على فرق الارتفاع بين الكسارة والغربلة؛ بشكل عام، يجب أن تكون منصة الكسارة أعلى بمقدار 3-5 أمتار من منصة الشاشة. إذا لم يكن هناك اختلاف طبيعي في الارتفاع في الموقع، فيمكن تحقيق ذلك باستخدام هياكل الدعم الفولاذية أو منصة الهندسة المدنية. خط إنتاج ركام الحجر الجيري المدمج سيتم توفير حل محدد خلال مرحلة التصميم بناءً على التضاريس الفعلية.

س: هل ينتج هذا الحل درجتين فقط من المنتجات؟ أليس هذا قليل جدا؟

ج: تم تصميم الحل المكون من درجتين لسوق التجميع المتميز؛ يعتبر كل من 20-31.5 ملم و10-20 ملم من الأحجام ذات الطلب العالي. إذا كانت هناك حاجة إلى درجات إضافية، فيمكن إضافة درجة ثالثة للمنتج النهائي باستخدام طبقة غربلة ثالثة على الغربال ثلاثي الطبقات 3YKZ40100، أو يمكن إضافة مجموعة من الغربال الدقيقة للتوسيع إلى 3-4 درجات للمنتج. خدمات التشغيل والصيانة لأنظمة تكسير الحلقة المغلقة للحجر الجيري.

للحصول على عرض أسعار بخصوص نظام تكسير وغربلة الحجر الجيري بطاقة 1000 طن متري في الساعة، يرجى الاتصال بفريقنا الفني.
